日日噜噜夜夜狠狠久久蜜桃,亚洲中文有码字幕日本第一页,337p日本欧洲亚洲大胆

解說頭版文章

品味智慧之光

縱使攬勝四方

我自封面大賞

——編語

鋰離子電池

解說頭版文章！Advanced系列能源轉換與存儲類封面大賞（9月第3期）

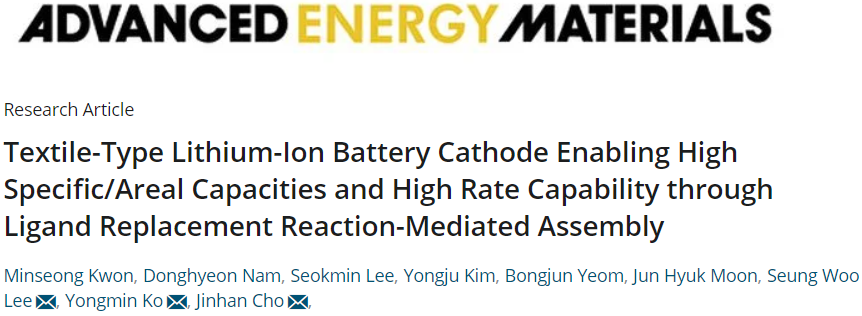

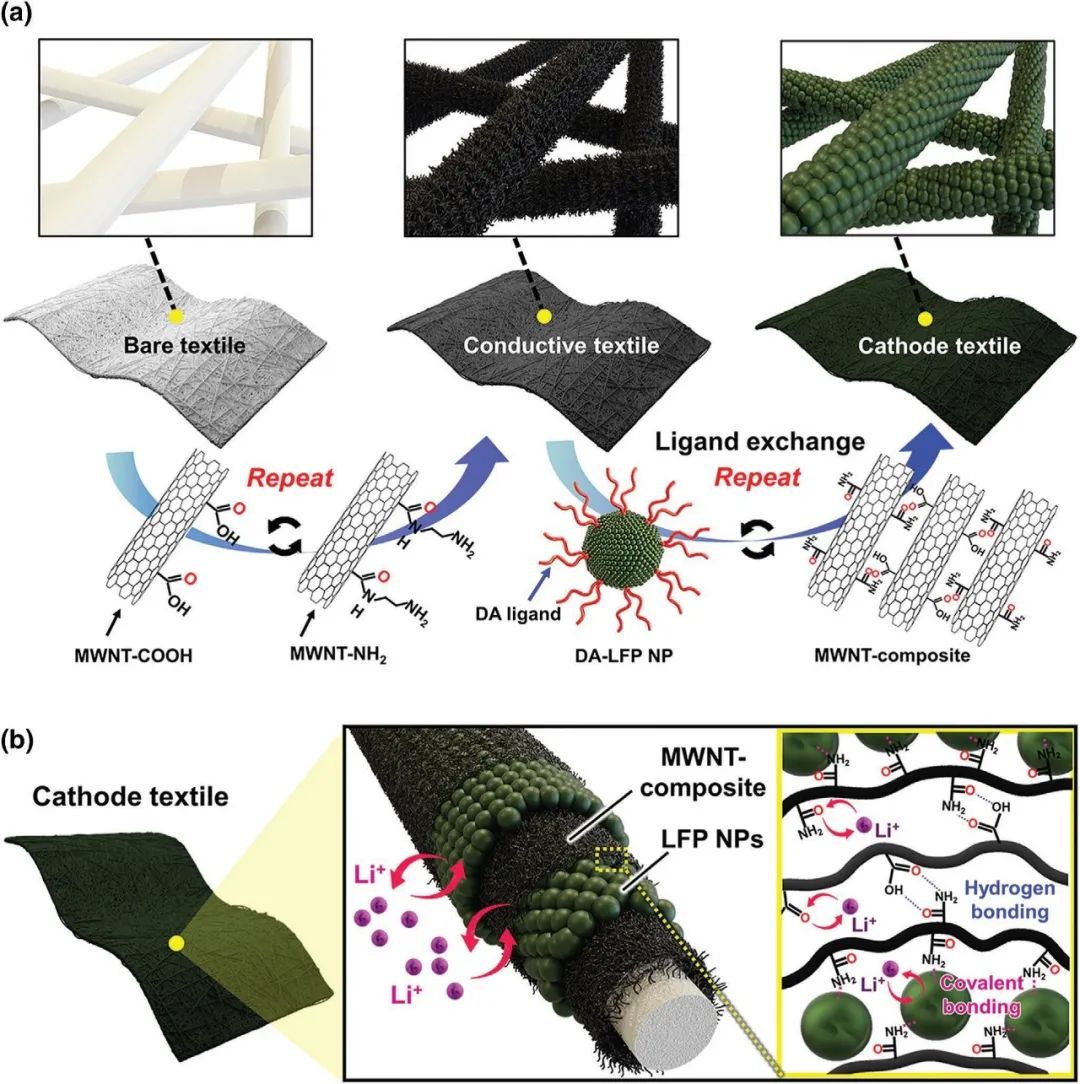

韓國高麗大學Jinhan Cho課題組、韓國大邱慶北科學技術院Yongmin Ko博士、美國佐治亞理工Seung Woo教授及合作者報道了一種纖維狀鋰離子電池正極材料。該材料的制備過程借助了表面官能團的相互作用。作者們首先將表面帶氨基和羧基的碳納米管層層堆疊在纖維素基底上。氨基與羧基間的氫鍵作用將碳納米管互相緊密集合。隨后將表面帶油酸酰胺基團的LiFePO₄顆粒（粒徑約35 nm）與碳納米管層接觸，通過油酸酰胺基團與氨基的交換讓LiFePO₄均勻附著在碳納米管層上。利用化學鍵的固定方式避免了使用不導電交聯劑，且電極活性物質載量可通過增加沉積次數予以提高，對傳質效率影響小。

所制得的纖維狀電極在0.1 C電流密度下的質量比容量和面積比容量分別達到196 mAh/g和8.3 mAh/cm²。此外，電極柔性好，通過折疊可進一步增加單位面積的活性物質質量，從而提高電池的面積比容量。

封面展示了纖維電極的結構與化學特征。放大單根纖維展示了黑色碳納米管層和附著在碳納米管上的黃色LiFePO₄納米球。近處放大圖則顯示了碳納米管之間的氫鍵作用和碳納米管與LiFePO₄納米球間共價鍵作用。這些化學鍵是保障電極材料在彎折時不致脫落的關鍵。

掃碼呈現原文摘要

二氧化碳還原

解說頭版文章！Advanced系列能源轉換與存儲類封面大賞（9月第3期）

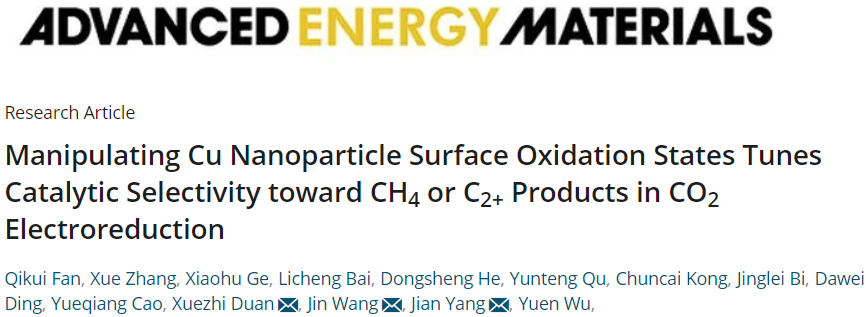

深圳大學楊健、王進課題組聯合華東理工大學段學志課題組等報道了一種調控銅催化劑CO₂還原性能的策略。作者們利用金納米顆粒為種子，合成了直徑約100 nm的銅催化劑顆粒。其核心要素是改變聚乙烯吡咯烷酮（PVP）的含量以調控所得銅催化劑的價態：若PVP充足，則形成零價金屬銅；若PVP不足，則所得金屬銅表面會有+1價Cu，對應Cu₂O氧化層。

催化性能表征顯示，金屬銅還原CO₂為CH₄的法拉第效率為70%，還原電流密度超過200 mA/cm²。而帶有Cu₂O表面的銅催化劑可將CO₂還原為C₂H₄、C₂H₅OH、CH₃COOH、C₃H₇OH等多碳產物，總法拉第效率超過80%。密度泛函理論計算表明金屬銅與Cu₂O同時存在有助于C—C耦合，生成多碳產物。

封面下方太極兩儀分別對應了表面布滿PVP的金屬銅催化劑和表面含Cu₂O的銅催化劑。從上方的產物可看出，無Cu₂O則還原產物僅CH₄，而含Cu₂O則生成了二碳及以上的產物。畫面整體顯示在水中，可能對應了催化CO₂還原測試的水溶液環境。

掃碼呈現原文摘要

產氫催化劑

解說頭版文章！Advanced系列能源轉換與存儲類封面大賞（9月第3期）

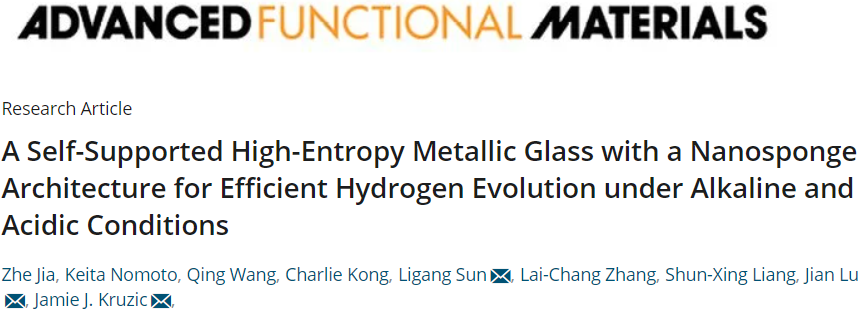

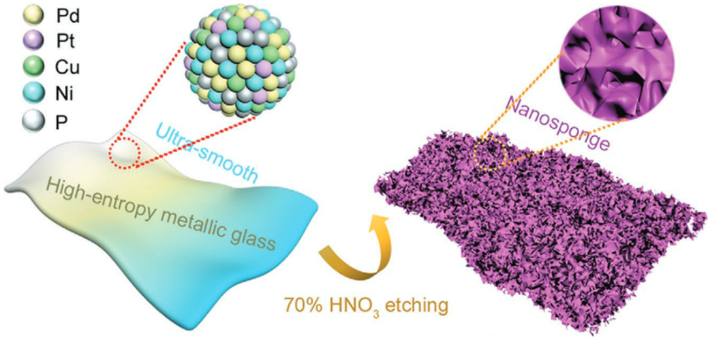

澳大利亞新南威爾士大學Jamie J. Kruzic課題組聯合香港城市大學呂堅教授、哈爾濱工業大學（深圳）孫李剛博士等報道了一種高效產氫催化劑。該催化劑具有高熵、玻璃態特點，通過化學去合金化Pd₂₀Pt₂₀Cu₂₀Ni₂₀P₂₀納米帶（硝酸浸泡）制得。去合金化過程部分溶解了Cu和Ni，從而在納米帶表面產生了密布的納米孔，形成納米海綿結構。此外，納米孔的生成暴露出Pd、Pt等活性位點，提升了催化劑的性能。

該催化劑在堿性和酸性條件下均表現不俗。1.0 M KOH水溶液中獲得10 mA/cm²電流密度的過電位為32 mV。這一數值在0.5 M H₂SO₄水溶液中為62 mV。理論計算表明催化劑的化學成分和崎嶇表面利于質子的吸附與脫附。

通過太陽能電池板供電的高熵合金納米帶催化劑正將周圍的水分子在表面轉化為氫氣分子。產生的氫氣則被輸送至右側氫氣罐中儲存起來，作為能源使用。風力發電機、太陽能電池、催化劑和氫氣罐共同描繪出未來利用新能源生產氫氣燃料的藍圖。

掃碼呈現原文摘要

氧還原催化劑

解說頭版文章！Advanced系列能源轉換與存儲類封面大賞（9月第3期）

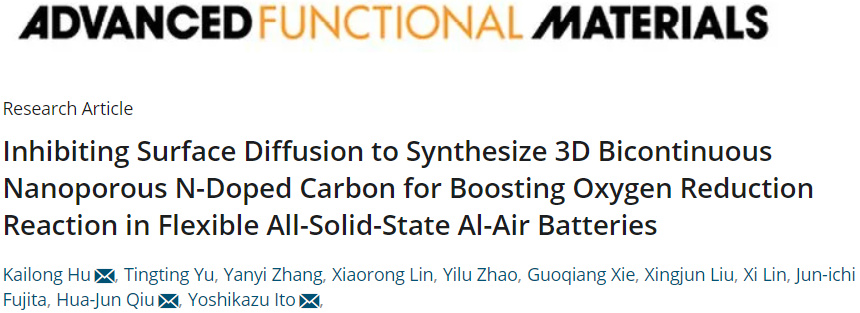

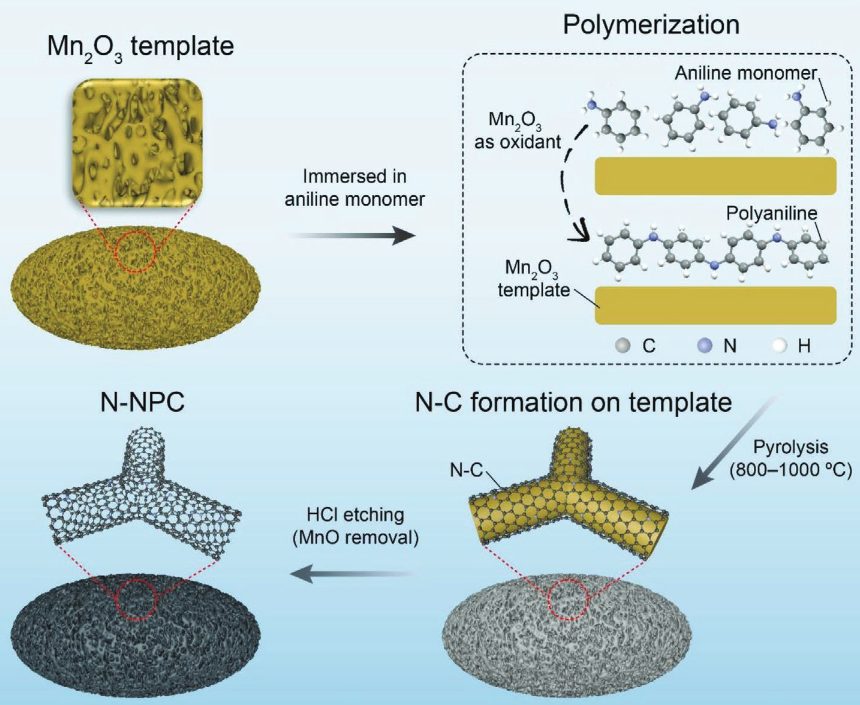

哈爾濱工業大學（深圳）胡凱龍、邱華軍課題組聯合日本筑波大學Yoshikazu Ito教授等報道了一種新型碳基氧還原電催化劑。該催化劑利用多孔Mn₂O₃顆粒模板，經聚苯胺包覆、高溫炭化、酸溶模板步驟，得到了多孔（孔徑~35 nm）、氮摻雜（7.20 atom%）的碳催化劑。聚苯胺包覆層不僅是碳的前驅體，還能穩定模板在高溫下的結構，防止模板孔結構的坍塌。由于催化劑中孔道互相連通，有利于反應物O₂在催化劑中快速擴散，從而保障催化的優異效果。

所得催化劑可被用于柔性鋁-空電池。使用本工作制備的催化劑電池的最大功率密度達到130.5 mW/cm²，高于使用傳統Pt/C催化劑電池的106.2 mW/cm²。

封面側重展示催化劑的制備過程。被聚苯胺包裹的Mn₂O₃模板正經歷著高溫煅燒。此步將聚苯胺轉變為氮摻雜碳，再經酸溶后形成多孔碳網絡。近處放大鏡所示為多孔碳骨架的微觀結構示意圖。

掃碼呈現原文摘要

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/16/ae4a68e2c4/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

解說頭版文章！Advanced系列能源轉換與存儲類封面大賞（9月第3期）

相關推薦
