電化學水分解(WS)是一種綠色便捷的制氫方法。然而，在陰極(析氫反應，HER)和陽極(析氧反應，OER)緩慢的動力學阻礙了WS的實際應用。為了實現WS在工業中的應用，開發穩定、高效和低成本的催化劑至關重要。

近日，廣西大學尹詩斌團隊設計并制備了一種具有三相異質結構的N摻雜碳包封Ni/MoO₂納米針(Ni/MoO₂@CN)，用于在工業堿性條件下加速 WS。

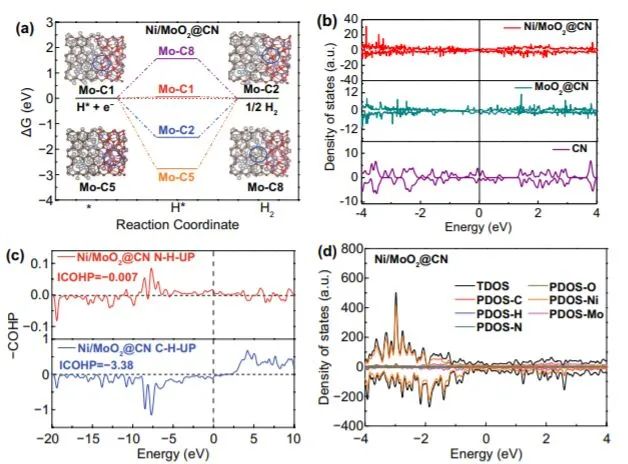

研究人員首先通過密度泛函理論(DFT)計算研究了Ni/MoO₂@CN的HER/OER內在活性。結果表明:

1. N摻雜碳(CN)、Ni和MoO₂的電子結構在三相異質結界面得到優化，以調節含H和O中間體的吸附能，從而獲得HER的最佳ΔG_H*并降低OER限速步驟(RDS)的ΔG值，增強了HER/OER固有活性和電子轉移能力；

2.CN可以防止金屬腐蝕，以提高催化穩定性；3.具有介孔/大孔結構的3D NF自支撐納米針可以提供大的比表面積以暴露更多的活性位點，從而降低WS的能壘。

得益于三相異質結界面處CN、Ni和MoO₂之間的協同作用以及獨特的自支撐納米針結構，所制備的Ni/MoO₂@CN在10 mA cm^-2和1000 mA cm^-2電流密度下的HER(33 mV，267 mV)和OER(250 mV，420 mV)過電位很小。

并且其在1000 mA cm^-2處顯示出低OER過電位(1.86 V)(60°C，6.0 M KOH溶液)，在330小時連續運行測試后活性基本不變，顯示出優異的穩定性。這項工作為WS提供了一種很有前景的催化劑，并為開發用于工業水電解的高效非貴金屬材料提供了新思路。

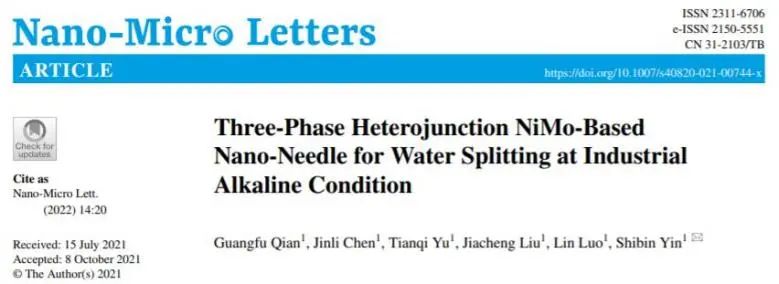

Three-Phase Heterojunction NiMo-Based Nano-Needle for Water Splitting at Industrial Alkaline Condition. Nano-Micro Letters, 2021. DOI: 10.1007/s40820-021-00744-x
