色哟哟视频网站在线观看,床上108种扦插方法视频,《被按摩的人妻4》bd高清完整版

光催化CO₂還原能夠減少大氣中CO₂濃度并且產生高附加值的產物，其受到人們越來越多的關注。然而，光催化體系中光生載流子的復合嚴重阻礙了光催化劑的能量轉換效率，從根本上解決光生載流子的分離和轉移問題至關重要。

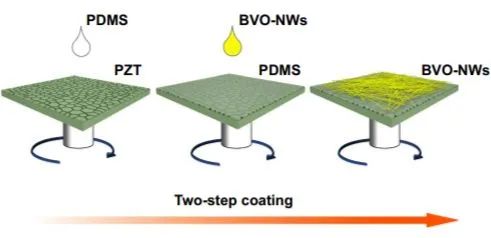

基于此，蘭州大學韓衛華、Zhen Cao和謝明政等選擇(010)面暴露的BiVO₄納米線作為光催化劑，極化的多晶PZT晶片用作壓電基板，通過從光催化劑頂部向壓電基板施加應力而產生靜電場以在空間中分離光生空穴和光生電子來抑制光催化劑中光生載流子的復合。

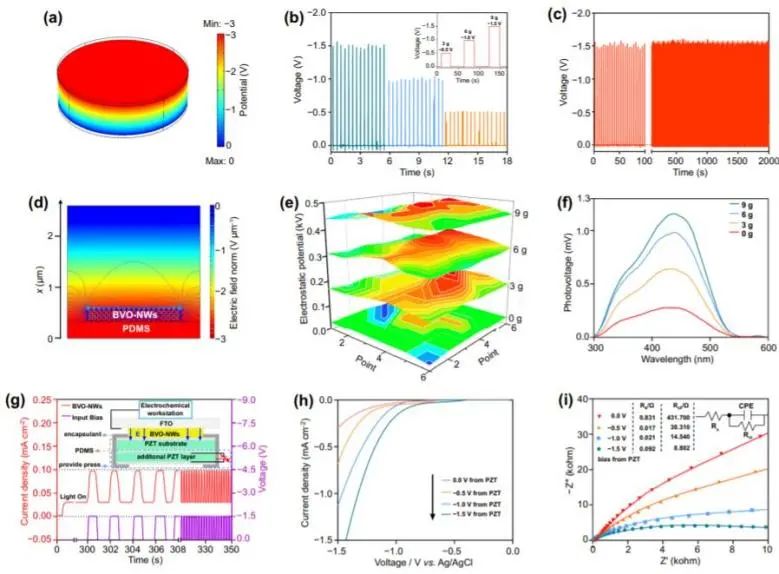

實驗結果表明，PZT襯底頂部產生的負靜電場顯著提高了BiVO₄納米線的光催化CO₂還原性能。施加靜電場后，CO和CH₄的產率都得到了提高，具體而言，在9 g石英玻璃的應力下，CO和CH₄生成速率分別達到1.37 μmol cm^-2 h^-1和2.41 μmol cm^-2 h^-1。

此外，靜電場也促進了BiVO₄的活性，BiVO₄在4個周期下性能很少衰減。在應力下，BiVO₄納米線在400 nm的IPCE值從4.74%提高到26.99%，同時，表觀量子產率可以達到0.59%。

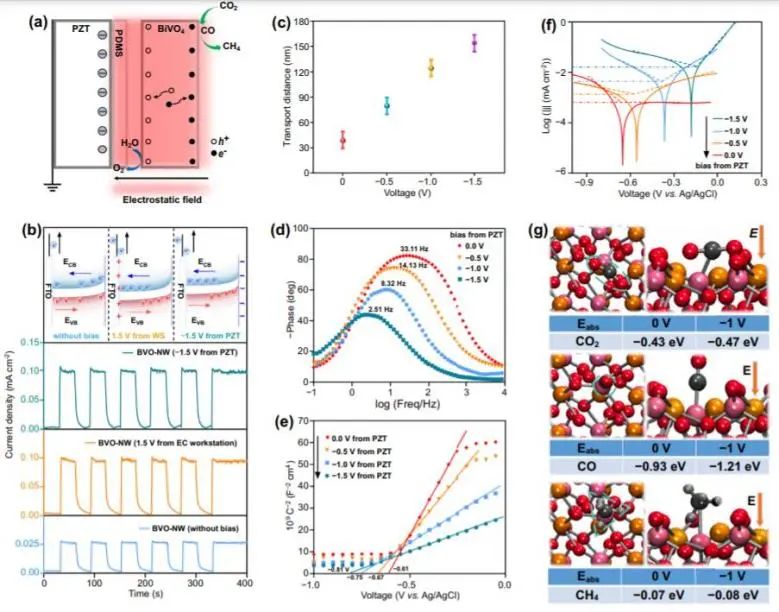

機理實驗和密度泛函理論(DFT)計算表明，靜電場對光生載流子的傳輸行為有三種影響：

首先，電位梯度為光生空穴和光生電子的分離和轉移提供了驅動力，顯著抑制了它們的復合。其次，光生載流子在降低其電勢后變得更有活力，這增加了它們逃離表面缺陷捕獲和進行氧化還原反應的活性。最后，電場還會促進極化分子或基團在光催化劑表面的吸附，極大地促進了產物的選擇性。

另外，對于富含O空位的BiVO₄納米線，在熱力學上CO₂分子將被吸收在與O空位相鄰的V原子上，當施加外部靜電場時，CO₂和CH₄的吸附能很少改變。然而，CO的吸附能提高了約30%。該工作提出了一種改善光催化系統中光載流子分離/轉移動力學的有效策略，這也將為光伏和光電檢測設備提供有利的參考。

Electrostatic Field Enhanced Photocatalytic CO₂ Conversion on BiVO₄ Nanowires. Nano-Micro Letters, 2021. DOI: 10.1007/s40820-021-00749-6

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/16/f594bcb9b8/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
