麻豆星空传媒视频中国,国产精品激情av久久久青桔,在车内截的一段小视频叫什么

?湖大/華理ACS Catalysis：改變Bi納米片局部微環境，實現高選擇性強酸中CO2電還原為HCOOH

電催化CO₂還原反應(CO₂RR)將CO₂轉化為高附加值的產品，并且能夠減輕溫室氣體過量排放的危害。為了提高CO₂RR的轉化效率，目前的電解體系主要采用堿性或中性電解質。陰極表面的堿性環境有利于CO₂活化，抑制競爭性析氫反應(HER)，以及C-C偶聯用于多碳合成。

在中性電解質的情況下，由于CO₂RR和HER的質子消耗，也可以在陰極表面局部產生高濃度的OH物種和高pH值，這與堿性體系相似。然而，堿性/中性體系的缺點也是顯著的：在陰極室中，CO₂分子很容易與局部/本體OH反應轉化為碳酸鹽，極大地消耗了CO₂，降低了CO₂的利用效率。當使用陰離子交換膜時，碳酸鹽/碳酸氫鹽從陰極到陽極的交叉會進一步降低碳效率。

此外，碳酸鹽的形成亦會對CO₂反應器的穩定性構成嚴重威脅，因為碳酸鹽會堵塞氣體擴散電極內CO₂運輸的多孔通道，加速電解質泄漏，并增加電池電阻。這些挑戰嚴重限制了堿性/中性CO₂RR系統的工業前景。

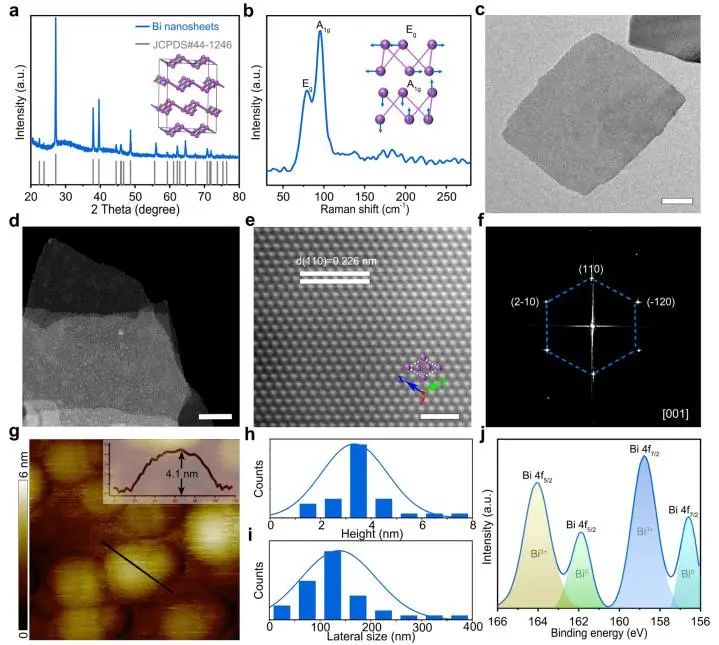

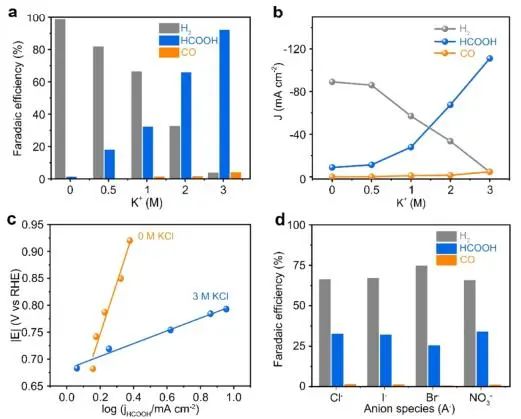

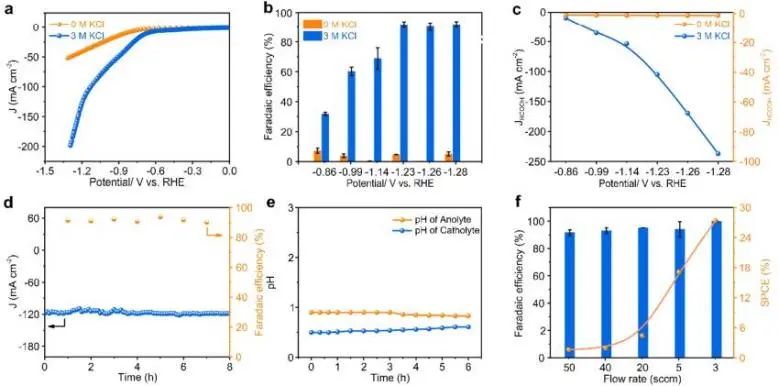

近日，湖南大學黃宏文和華東理工大學練成等采用一鍋法制備了Bi納米片狀催化劑(BiNS)，并在強酸(pH≤1)條件下，通過在電解液中引入K⁺，實現了CO₂在強酸(pH≤1)條件下高效電還原為HCOOH。在?1.23 V_RHE下，K⁺輔助酸性CO₂RR轉化為HCOOH的法拉第效率高達92.2%，部分電流密度達到?237.1 mA cm^?2。更重要的是，由于抑制了碳酸鹽的生成，在酸性條件下HCOOH的單程碳效率高達27.4%，超過了堿性條件下CO₂RR的碳效率。

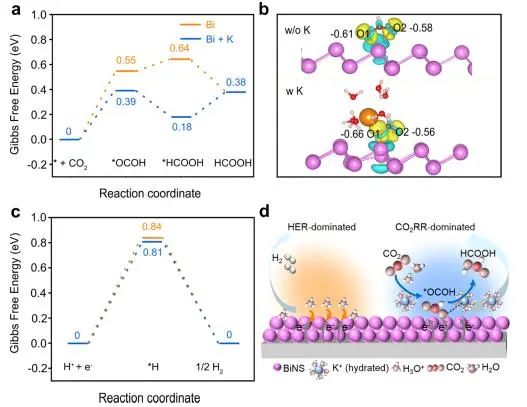

進一步的機理研究表明，K⁺可以通過減少質子覆蓋在Bi催化劑表面上改造局部微環境，以抑制競爭性HER并產生局部相互作用來穩定*OCOH中間體，從而在強酸性介質中促進高效率的CO₂轉化為HCOOH。

此外，研究人員還探究了其它堿金屬離子對酸性CO₂RR的影響。結果表明，典型的陽離子，例如Li⁺和Na⁺，亦能促使CO₂在強酸中高選擇性地轉化為HCOOH，而HCOOH部分電流密度則隨著陽離子尺寸的增加而明顯增加。因此，以上結果證實，利用堿金屬陽離子調節酸性介質中電催化反應的微環境是推動CO₂轉化為目標產品的一般策略。

Theory-Guided S-Defects Boost Selective Conversion of CO₂ to HCOOH over In₄SnS₈ Nanoflowers. ACS Catalysis, 2023. DOI: 10.1021/acscatal.2c05957

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/21/1815fb1d3a/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?湖大/華理ACS Catalysis：改變Bi納米片局部微環境，實現高選擇性強酸中CO2電還原為HCOOH

相關推薦
