勃起又长又黑又粗毛又多,成人动漫,巜出轨上司的人妻3

人物介紹

馬丁，1996年獲四川大學學士學位，2001年獲中國科學院大連化學物理研究所博士學位2001-2005年在牛津大學/Bristol大學從事博士后研究，2009年至今在北京大學工作。曾獲北京大學十佳導師（2019）、騰訊科學探索獎（2019）、中國化學會-巴斯夫青年知識創新獎（2019）、上海光源杰出用戶獎（2019）、國家自然科學獎二等獎（第四完成人， 2019）、教育部長江學者特聘教授（2018）、中組部萬人計劃創新領軍人才（2018）、中國科學十大進展（2017）、國家杰出青年基金獲得者（2017）、中國催化青年獎（2017）、英國皇家化學會會士（2016）、王選青年學者獎（2014）、北京大學青年教師教學比賽一等獎（2013）、國家優秀青年基金獲得者（2012）。

研究方向為：針對能源和環境中的催化問題，在環境友好、資源合理利用的前提下，對于催化劑結構在原子尺度進行調變和操控，從而達到構建新型高效催化劑體系的目的。研究工作集中圍繞能源相關的催化反應進行，著力于發展新的催化體系，結合operando表征手段來解決催化過程中的重要科學問題，包括：

1）煤基/生物質基/天然氣基合成氣的催化轉化：合成氣和二氧化碳轉化新路線的催化劑設計和反應機理研究；

? ?2）氫氣制備和輸運新催化劑過程設計；

? ?3）甲烷（頁巖氣）活化的新路徑研究；高值化學品催化合成新體系；

近年來，馬丁教授致力于使用立方相α-MoC作為催化劑，開展了多方面的研究，并以此發表了多篇文章，詳見www.chem.pku.edu.cn/mading

今日，馬丁教授在Nature Sustainability上以“Valorization of waste biodegradable polyester for methyl methacrylate production”為題介紹了利用α-MoC實現塑料快速降解的工作。

成果介紹

聚乳酸等可生物降解聚酯是傳統塑料有前途的替代選擇，但生物降解一般都會產生CO₂，且廢棄的生物可降解聚酯可以作為生產增值化學品的碳源。因此，可降解聚酯的穩定不僅避免了生物降解過程中CO₂的排放，而且實現了可持續的碳利用。

在此，北京大學馬丁教授和王蒙副教授等人報告了一個兩步催化過程，將廢棄聚乳酸轉化為甲基丙烯酸甲酯。首先在甲醇溶液中通過α-MoC催化劑將聚乳酸以近乎定量的收率（轉化率>99%，選擇性98%）轉化為丙酸甲酯，然后將得到的丙酸甲酯與甲醛反應，生成甲基丙烯酸甲酯，其轉化率為81%，選擇性為90%。這項研究為處理報廢的可生物降解聚酯塑料和促進循環經濟開辟了一條新途徑。

相關文章以“Valorization of waste biodegradable polyester for methyl methacrylate production”為題發表在Nature Sustainability上。

研究背景

廢棄聚合物的升級再造對于實現全球循環經濟至關重要，與聚乙烯或聚丙烯相比，生物可降解聚合物備受關注。然而，可生物降解聚合物的完全降解通常需要數月甚至更長時間，導致它們在環境中積累。

更重要的是，聚合物生物降解過程的最終產物是CO₂，這與焚燒基本上沒有區別。在可生物降解聚合物中，包括聚乳酸（PLA）、聚乙醇酸（PGA）和聚己內酯（PCL）在內的脂肪族聚酯具有最大的市場份額，這些聚酯具有優異的加工性能、耐久性和機械性能，已經提出了各種化學回收方法來處理用過的聚酯。

最常用的方法是將聚酯水解和醇解成單體，可以重新用于聚酯合成。除了這種聚酯的閉環回收外，另一個有吸引力的途徑是將廢聚酯用作碳源，并將其轉化為增值化學品或其他關鍵單體。重要的是，聚酯的主鏈是高度官能化的。因此，選擇性地插入額外的化學官能團（例如，-OH，-COOH，-NH₂，=CH₂和-CN）或在解聚過程中將原始官能團轉化為指定官能團，是有效構建高價值產品的關鍵。

內容詳解

本文提出了設計實用化廢聚酯轉化為高附加值化學品的三個標準：

（1）轉化需要在相對溫和的反應條件下進行;

（2）由于聚酯的骨架中通常含有含氧官能團，需要在目標產品中保留大部分（或至少部分）這些官能團;

（3）工藝應盡量減少H₂的使用。

研究顯示，甲基丙烯酸甲酯（MMA）是聚甲基丙烯酸甲酯（PMMA）的單體，也是油漆、涂料和粘合劑中共聚物的基本單體。到2027年，全球MMA預計將達到98億美元，包括丙酮氰醇（ACH）路線在內的傳統工藝生產MMA相對復雜。因此，從廢聚酯中生產MMA不僅可以避免CO₂降解過程中的排放，也使這部分碳資源固定成高價值化學品。

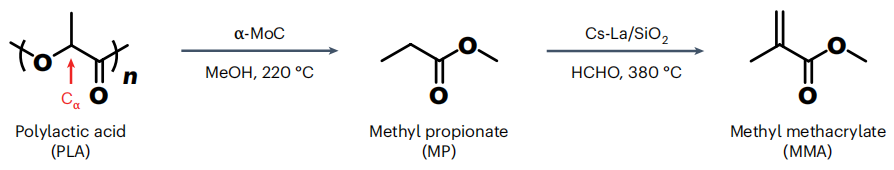

圖1.?從PLA到MMA的回收路線

本文展示了將廢可生物降解PLA轉化為MMA的兩步催化過程。合成過程如圖1所示：第一步是以PLA和甲醇為唯一進料的PLA制丙酸甲酯（MP）催化轉化過程；

甲醇溶液在220°C下，在α-MoC催化劑上實現了>99%的轉化率和98%的MP選擇性。第二步是將獲得的MP轉換為目標MMA，轉化率為81%，MMA選擇性為90%。更重要的是，在整個過程中不需要外部的H₂。與傳統的單體回收工藝相比，該方法為在相對溫和的條件下生產具有高轉化率和高選擇性的高價值化學物質提供了一種新的循環策略。

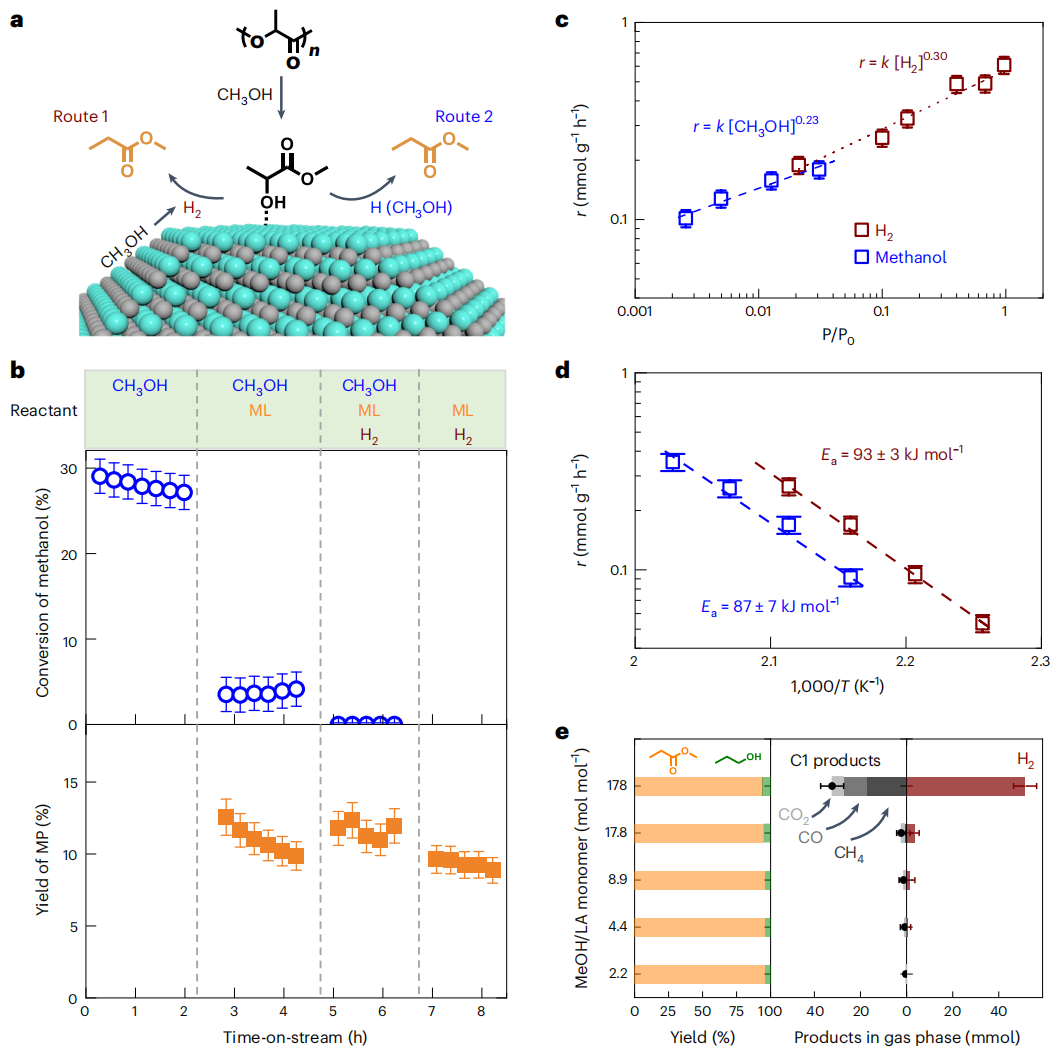

圖2.?PLA在α-MoC上的選擇性分析

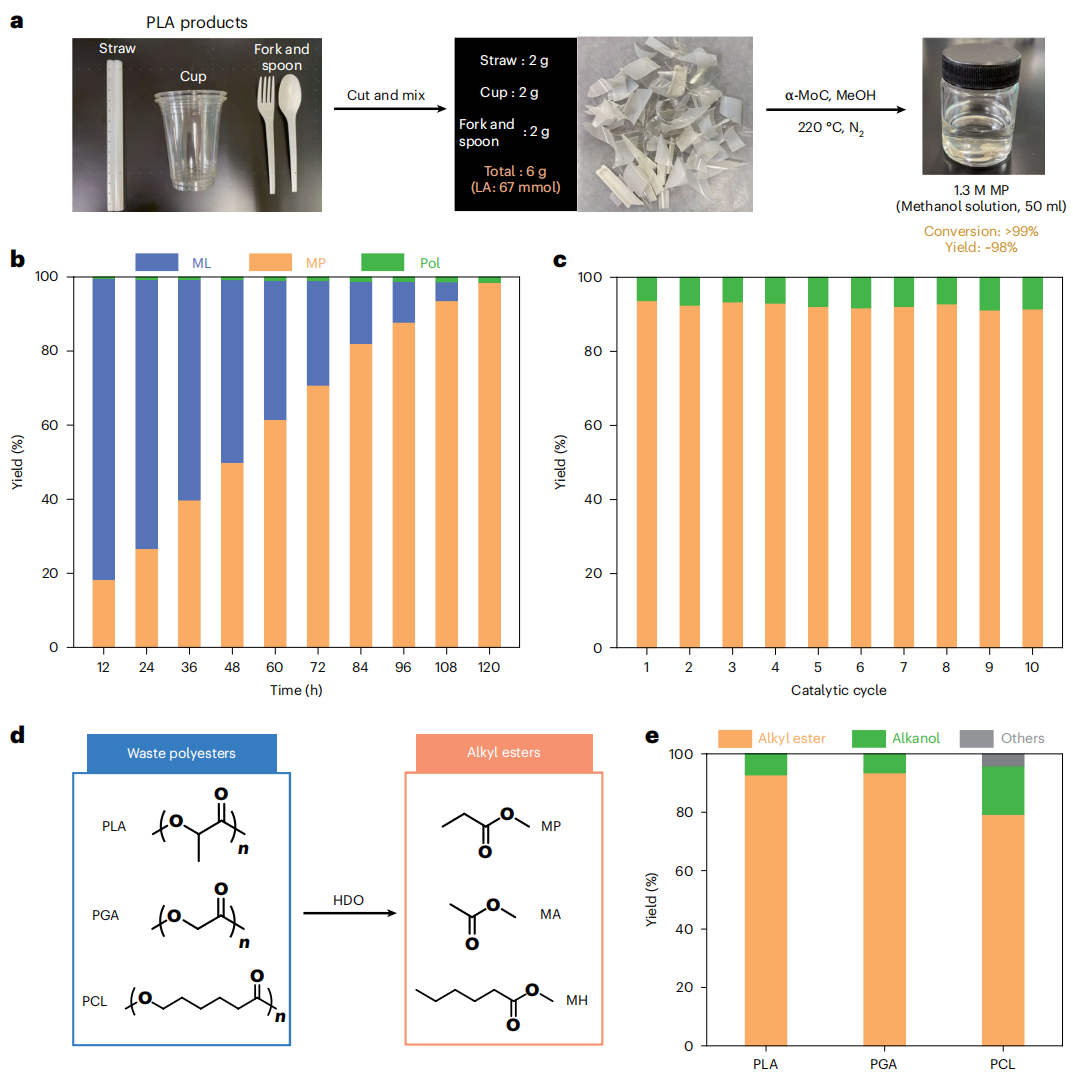

圖3.?聚酯向烷基酯的催化轉化

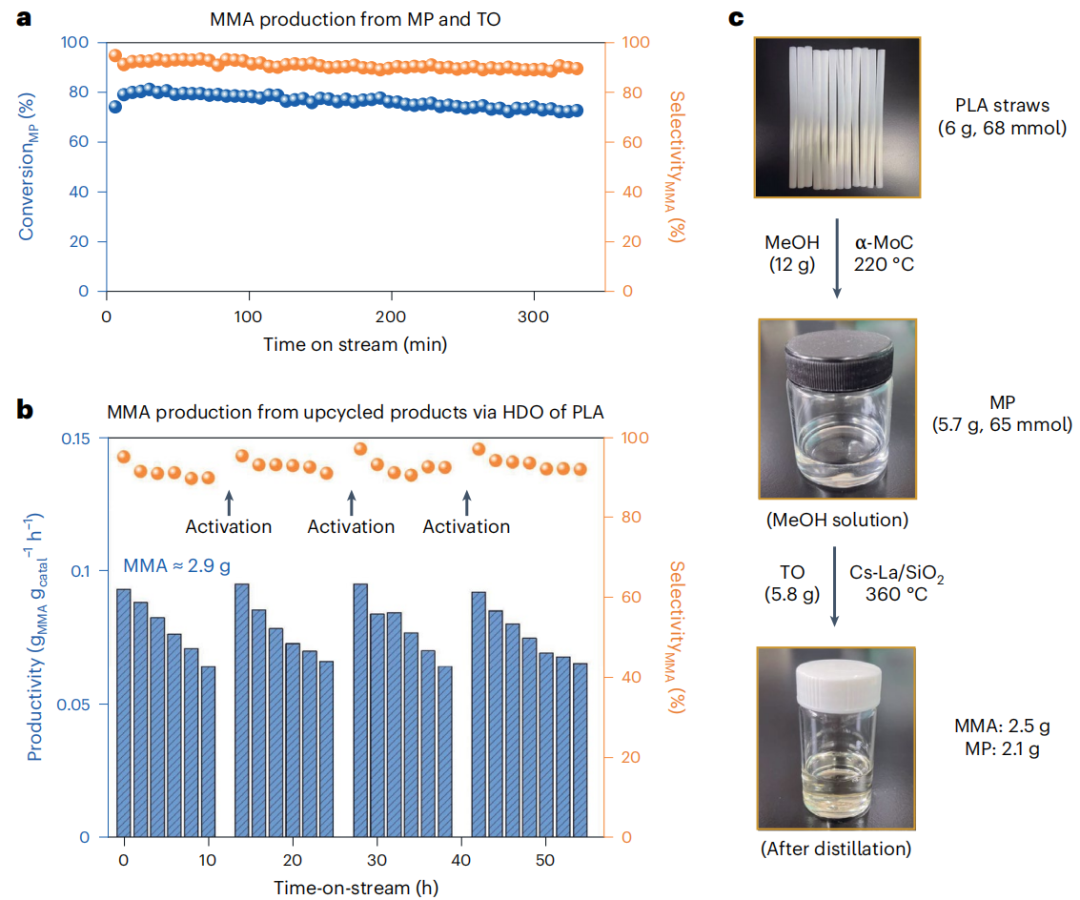

圖4.?使用廢PLA生產MMA

綜上，本文開發了一種可持續的工藝，能夠有限的將廢聚酯轉化為高附加值化學品。基于兩步催化過程，表明α-MoC催化系統中實現了對目標產物的高轉化率和選擇性。更重要的是，整個轉化過程不使用任何外部高壓H₂，這為這種聚合物估值過程增加了可持續性優勢。這種對可生物降解聚酯進行升級再造的方法不僅可以激發各種廢塑料的升級再造工藝的發展，還可以證明將塑料廢物作為碳資源生產高價值產品的可行性，以實現可持續的循環經濟。

Bo Sun, Jie Zhang, Maolin Wang, Shixiang Yu, Yao Xu, Shuheng Tian, Zirui Gao, Dequan Xiao, Guosheng Liu, Wu Zhou, Meng Wang, Ding Ma, Valorization of waste biodegradable polyester for methyl methacrylate production, Nature Sustainability, 2023, https://doi.org/10.1038/s41893-023-01082-z

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/21/fe249535c7/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大馬丁&王蒙，最新Nature Sustainability！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北大馬丁&王蒙，最新Nature Sustainability！

相關推薦
