噜噜噜噜噜18禁私人影视,九九热这里只有精品,少妇邻居内射在线

共價有機骨架（COFs）是鋰離子電池有前途的電極材料。然而，嵌入在COF中的氧化還原活性位點的利用通常受到塊狀生長材料的低本征電導率的限制，導致電化學性能不佳。

在此，英國利物浦大學Andrew I. Cooper, Laurence J. Hardwick等人開發(fā)了一種通用策略，通過將COF與碳納米管 (CNT) 集成來提高基于COF的電極的能量存儲能力。這些COF復合材料具有豐富的基于氧化還原活性 2,7-二氨基-9,10-菲醌(DAPQ)基序、強大的β-酮烯胺鍵和明確定義的介孔。

復合材料（DAPQ-COFX, 其中X = wt% CNT) 是通過原位縮聚制備的，具有管型核殼結構，在CNT表面上有緊密生長的COF層。

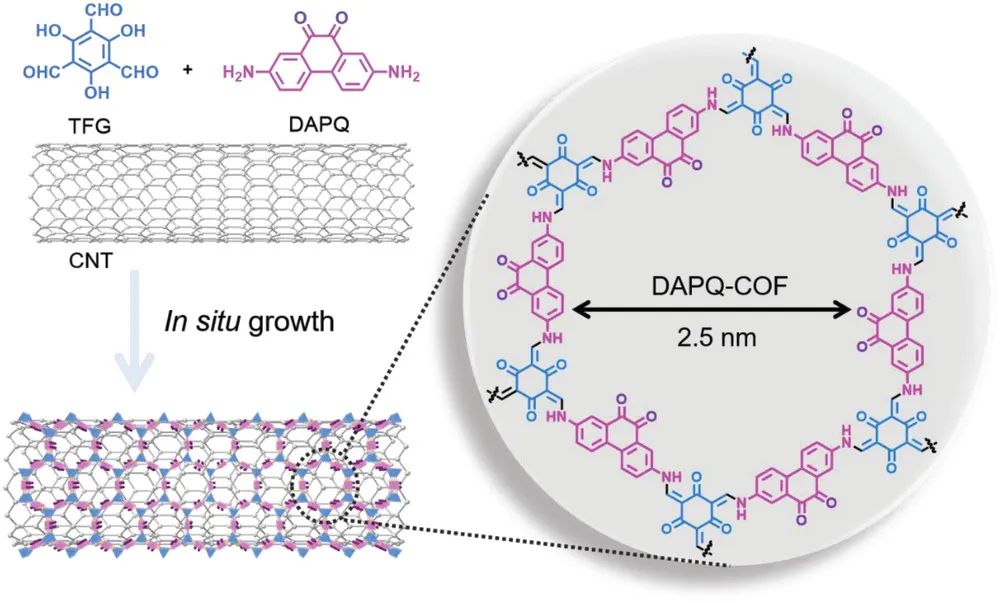

圖1. 原位生長合成DAPQ-COF和CNT復合材料的方案

這種協(xié)同結構設計可實現(xiàn)卓越的電化學性能：DAPQ-COF50顯示95%的氧化還原活性位點利用率、長循環(huán)穩(wěn)定性（2000 mA g^-1時3000次循環(huán)后容量保持率為76%）和超高倍率能力（50 A g^-1時容量保持率為58%）。

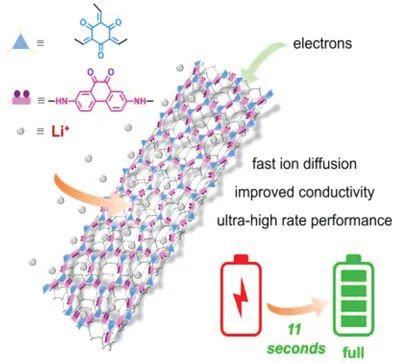

這一倍率相當于≈11 s (320 C) 的充電時間，意味著DAPQ-COF50對高功率電池具有極好的前景，其倍率性能優(yōu)于之前所有報告的含羰基的有機電極一個數(shù)量級。事實上，這種功率密度和快速充放電時間可以與電化學電容器相媲美。

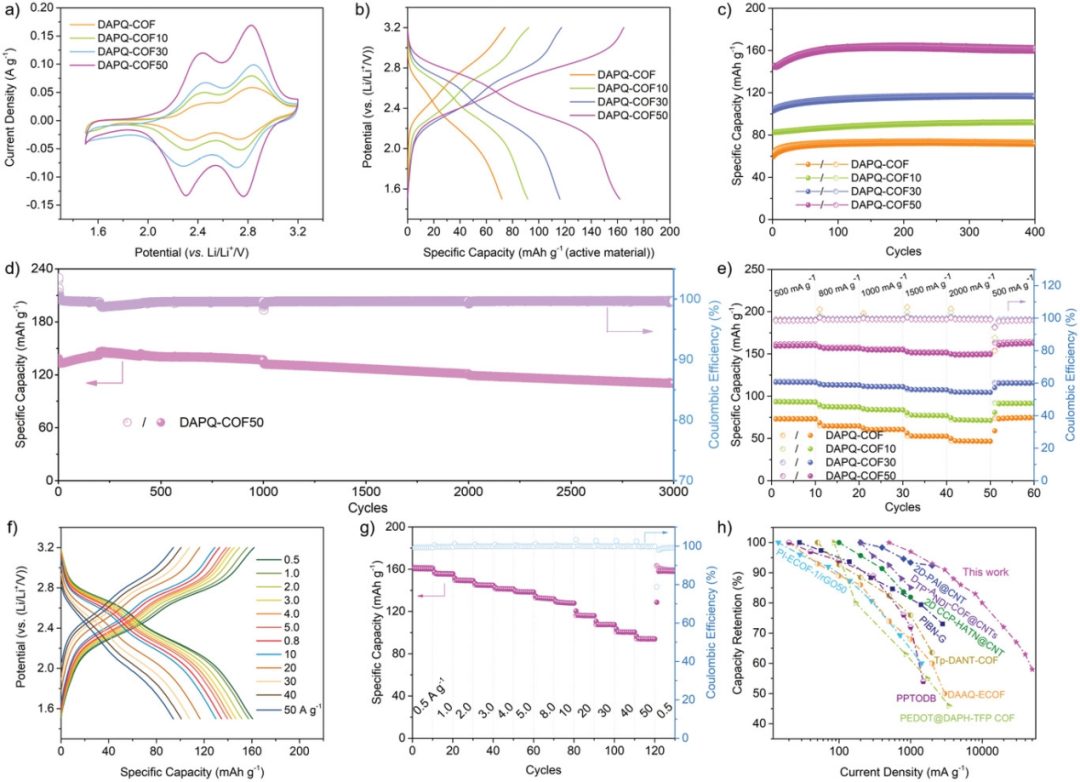

圖2. DAPQ-COFX復合材料的電化學性能

Integrated Covalent Organic Framework/Carbon Nanotube Composite as Li-Ion Positive Electrode with Ultra-High Rate Performance, Advanced Energy Materials 2021. DOI: 10.1002/aenm.202101880

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/23/b8d435b227/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

利物浦大學AEM: 這種超高倍率鋰離子正極材料，充電僅需11秒！

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

利物浦大學AEM: 這種超高倍率鋰離子正極材料，充電僅需11秒！

相關推薦
