欧美高清dvd,校花的凌羞辱日记高h女女,宝贝好紧我太爽了再快点

德國亞琛工業(yè)大學(xué)Ahmed Chahbaz最新EnSM:鈦酸鋰電池循環(huán)老化機理分析

鈦酸鋰電池(LTO)具有長循環(huán)穩(wěn)定性和優(yōu)異的安全性，是未來電力移動、固定存儲系統(tǒng)和高功率混合應(yīng)用中最有前景的技術(shù)之一。

近日，德國亞琛工業(yè)大學(xué)Ahmed Chahbaz（通訊作者）等人在知名期刊Energy Storage Materials上發(fā)表了題為“Non-Invasive Identification of Calendar and Cyclic Ageing Mechanisms for Lithium-Titanate-Oxide Batteries”的研究性論文。

基于C/10和C/3放電的一個測試單元的示例性電壓和IC曲線

作者研究了43個同類型LTO電池在不同充電狀態(tài)(SOC)、溫度、放電深度、循環(huán)SOC范圍和電流倍率等16種不同運行條件下的循環(huán)老化。給出了老化結(jié)果，分析了增量容量的相對漂移，以檢測退化機理，分離退化促進(jìn)參數(shù)的影響，并將其歸因于其來源。結(jié)果表明，該電池呈現(xiàn)兩階段老化機制，降解梯度呈階段性遞增。在第一老化階段，負(fù)極限制了容量，而容量衰減主要是正極退化造成的。

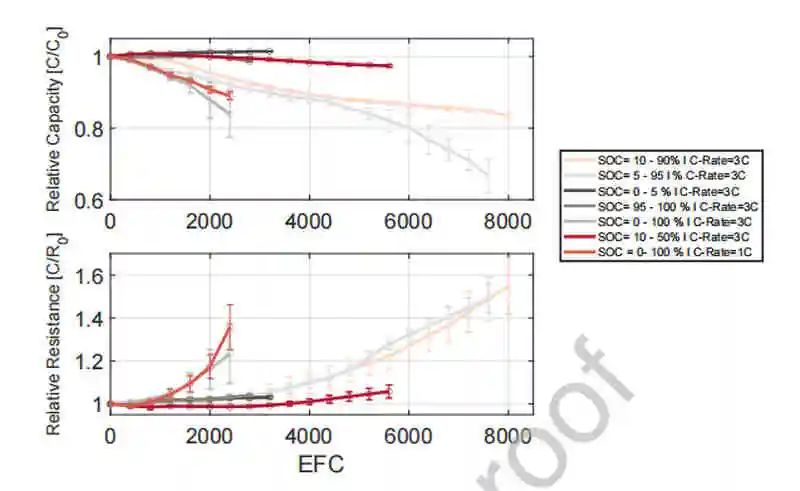

老化測量數(shù)據(jù)圖

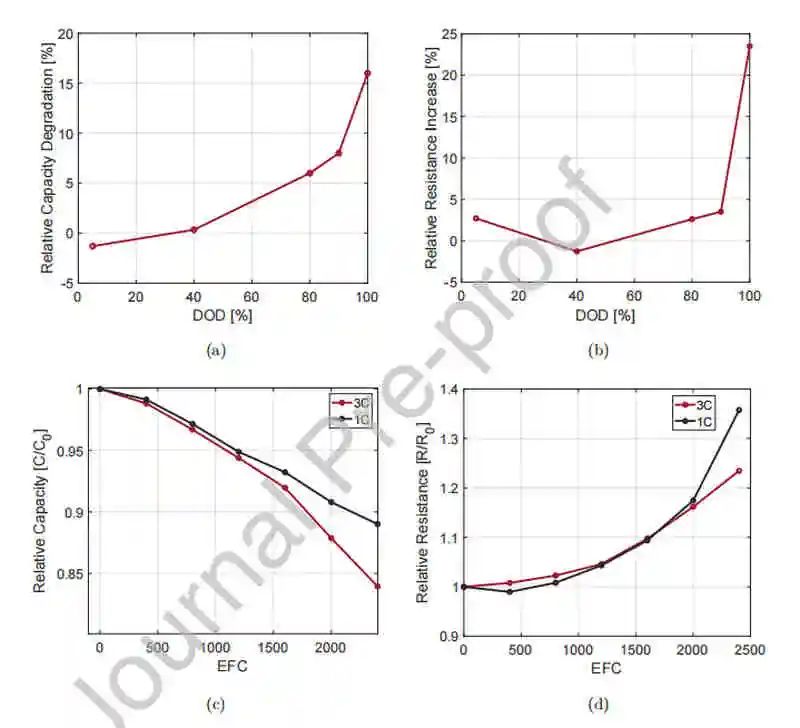

在達(dá)到一定程度的退化后，正極開始限制可提取容量的量，開始具有更強發(fā)生容量衰減梯度的第二老化階段。然后，使用基于具有長短期記憶的遞歸神經(jīng)網(wǎng)絡(luò)的機器學(xué)習(xí)方法來估計退化過程。

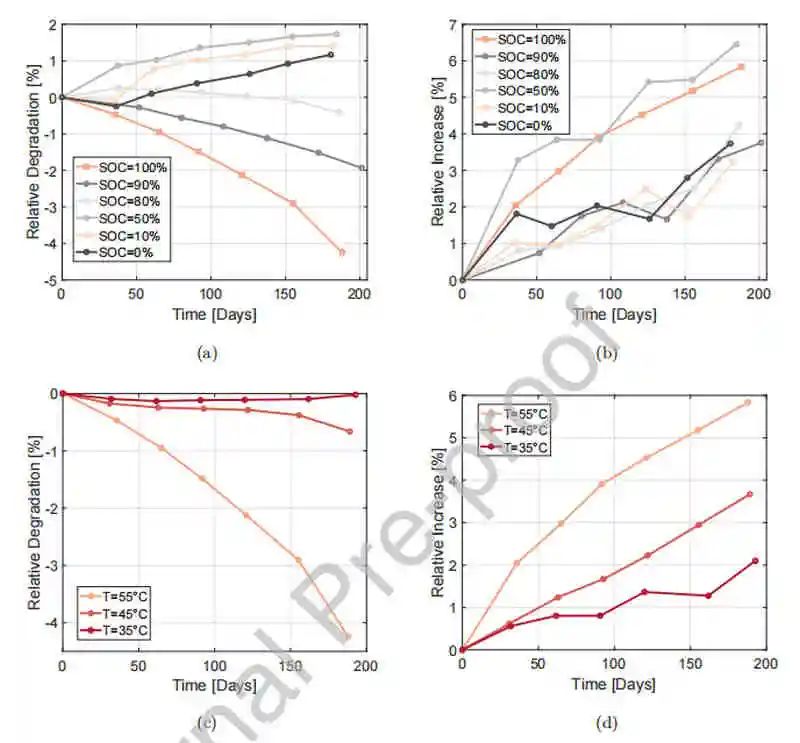

在55 °C下不同SOC下執(zhí)行的所有測試的相對容量和阻抗變化

Non-Invasive Identification of Calendar and Cyclic Ageing Mechanisms for Lithium-Titanate-Oxide Batteries(Energy Storage Materials, 2021, DOI: 10.1016/j.ensm.2021.08.025)

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/24/8f81f9c583/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

德國亞琛工業(yè)大學(xué)Ahmed Chahbaz最新EnSM:鈦酸鋰電池循環(huán)老化機理分析

相關(guān)推薦
