末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

中科大余彥ACS Nano: 通過與Fe合金化調控Ni的電子結構，用于Na-S電池高動力學硫正極

? 頭條, 干貨, 頂刊 ? 閱讀 22
中科大余彥ACS Nano: 通過與Fe合金化調控Ni的電子結構，用于Na-S電池高動力學硫正極
室溫Na-S電池的緩慢轉換動力學和嚴重的穿梭效應導致了一些棘手的問題，如倍率性能差、容量衰減快以及庫侖效率低等，這嚴重阻礙了其實際應用。
因此，開發(fā)經(jīng)濟高效的電催化劑用于吸附可溶性長鏈多硫化鈉（NaPSs）并加速NaPSs的轉化至關重要。
中科大余彥ACS Nano: 通過與Fe合金化調控Ni的電子結構，用于Na-S電池高動力學硫正極
在此，中科大余彥教授等人成功設計并制備了具有高效催化能力的FeNi3 @HC 作為高性能室溫Na-S電池的硫主體。DFT 計算表明，將Ni與Fe合金化可以調控電子結構并增強 NaPSs 催化轉化反應動力學。
中空多孔碳基質可以提供增強的電子導電性和足夠的緩沖空間以適應硫物質的體積膨脹，此外，F(xiàn)eNi3合金納米粒子不僅可以吸附可溶性NaPSs，還可以加速從可溶性長鏈NaPSs 到不溶性 Na2S產物的轉化動力學。
中科大余彥ACS Nano: 通過與Fe合金化調控Ni的電子結構，用于Na-S電池高動力學硫正極

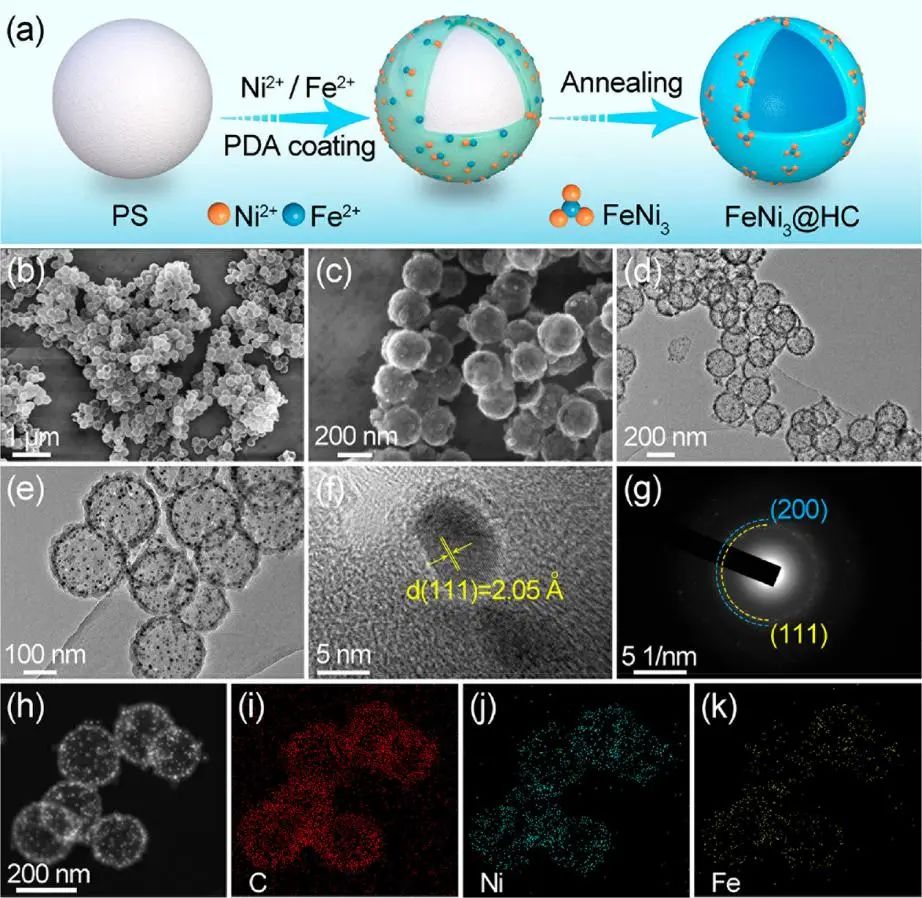

圖1. FeNi3@HC的制備過程及表征

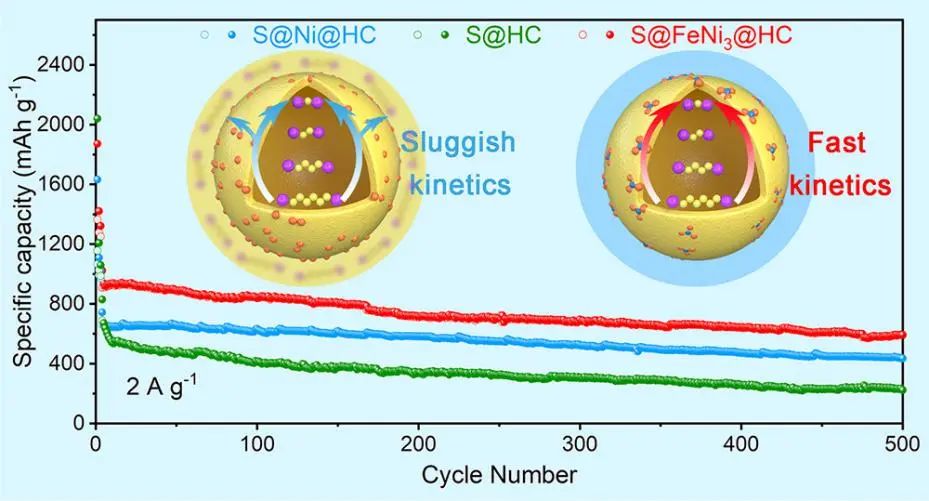

因此，S-FeNi3 @HC 正極顯示出快速的氧化還原反應動力學，具有出色的倍率容量（即使在5 A g-1下仍為383 mAh g-1）、出色的可逆容量（2 A g-1下循環(huán)500次后為591 mAh g-1）和容量保持率（每個循環(huán)損失0.070%）。
這表明 FeNi3@HC主體不僅可以抑制穿梭效應，還可以加速NaPSs轉化。因此，這種對電子結構調控策略的深入理解為室溫Na-S 電池高效催化劑的設計提供了指導。
中科大余彥ACS Nano: 通過與Fe合金化調控Ni的電子結構，用于Na-S電池高動力學硫正極

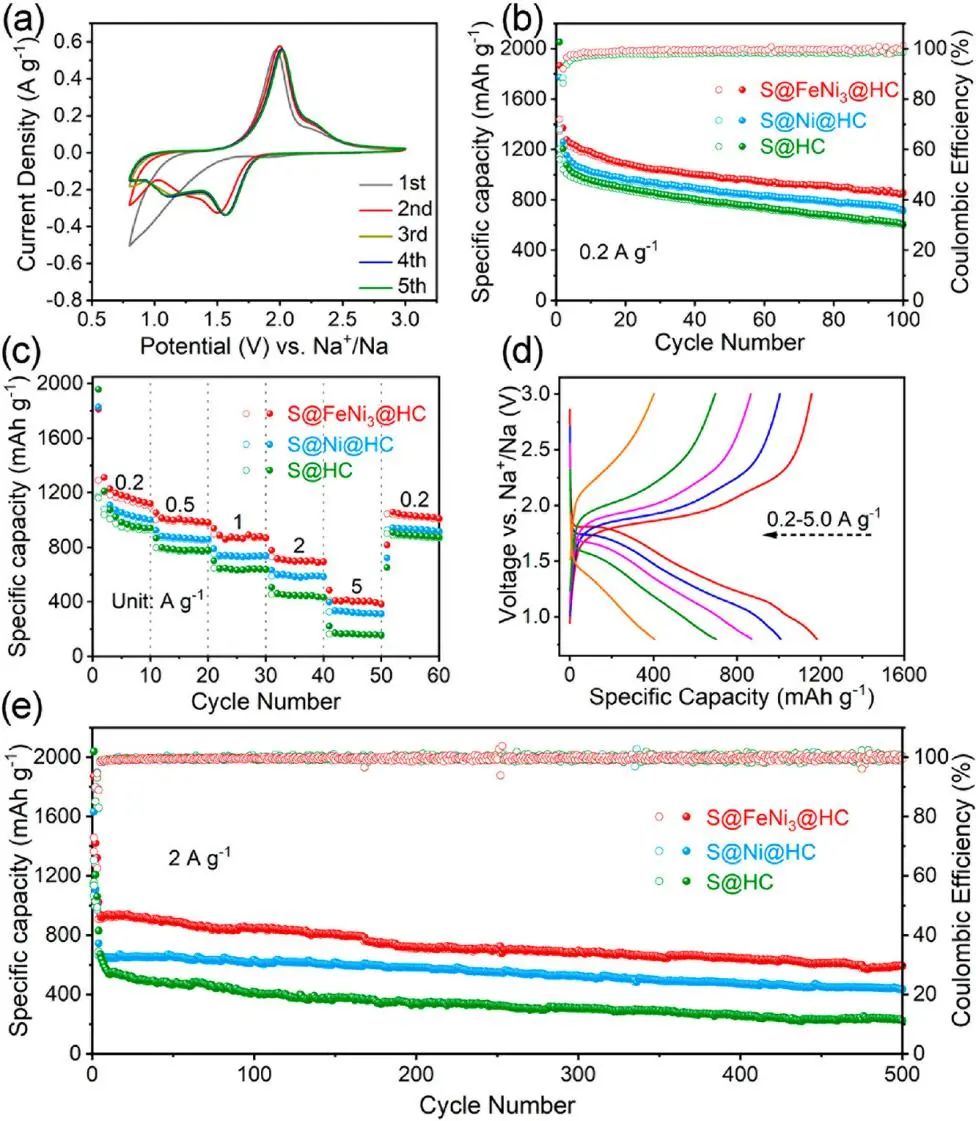

圖2. S@FeNi3 @HC正極的電化學性能
Manipulating the Electronic Structure of Nickel via Alloying with Iron: Toward High-Kinetics Sulfur Cathode for Na–S Batteries, ACS Nano 2021. DOI: 10.1021/acsnano.1c05778

原創(chuàng)文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/24/e4f5b1cf5d/

贊 (0)

相關推薦

主站蜘蛛池模板： 灌南县| 集贤县| 泽州县| 卢氏县| 招远市| 龙门县| 乌兰县| 广灵县| 三台县| 东台市| 太谷县| 二连浩特市| 镇江市| 南昌县| 西华县| 神农架林区| 钦州市| 宁南县| 阳东县| 远安县| 连江县| 九台市| 赤峰市| 定州市| 拉萨市| 石棉县| 长垣县| 新竹市| 六枝特区| 潼南县| 南乐县| 游戏| 桑日县| 双流县| 土默特左旗| 乌苏市| 信宜市| 肇州县| 高州市| 盐池县| 南安市|
