小受被啪到受不了求饶,久久人人爽人人爽人人片av高清 ,亚洲欧美日韩精品专区

ACS Energy Lett.：洞察無枝晶鋅金屬負極表面親水性的關(guān)鍵作用

鋅金屬負極的長期問題，例如臭名昭著的鋅枝晶生長以及連續(xù)的副反應(yīng)和腐蝕反應(yīng)，阻礙了水系鋅離子電池(ZIBs)的商業(yè)化。

韓國工業(yè)技術(shù)研究院（KITECH）Chanhoon Kim等人證明Zn沉積形態(tài)與Zn負極的表面親水性密切相關(guān)，增強的表面親水性允許更均勻的Zn²⁺通量穿過Zn表面，從而導(dǎo)致均勻的Zn沉積和成核而沒有枝晶生長。

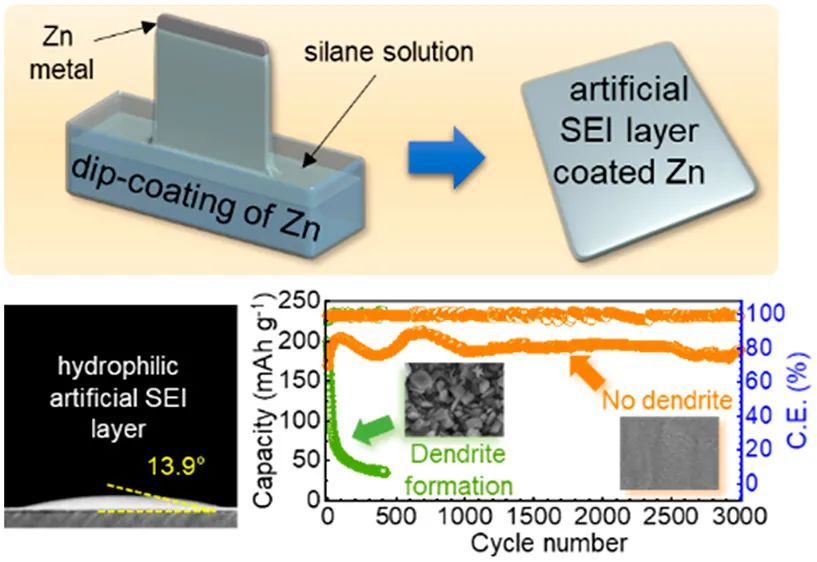

了解上述考慮后，作者通過構(gòu)建薄而親水的人工固體電解質(zhì)界面(SEI)層成功地穩(wěn)定了Zn負極。通過簡單且可擴展的浸涂方法在Zn負極表面上進行（3-氨基丙基）三乙氧基硅烷（APTES）的共形硅烷化可以形成薄（~500 nm）、親水和高度均勻的人造SEI層。

人工SEI層不僅有效地消除了枝晶生長，而且還抑制了寄生副反應(yīng)和腐蝕反應(yīng)，即使在非常高的面電流密度和容量（20 mA cm^–2/ 5 mAh cm^–2）。因此，實現(xiàn)了高度耐用的循環(huán)穩(wěn)定性（1 A g^-1下3000次循環(huán)）。

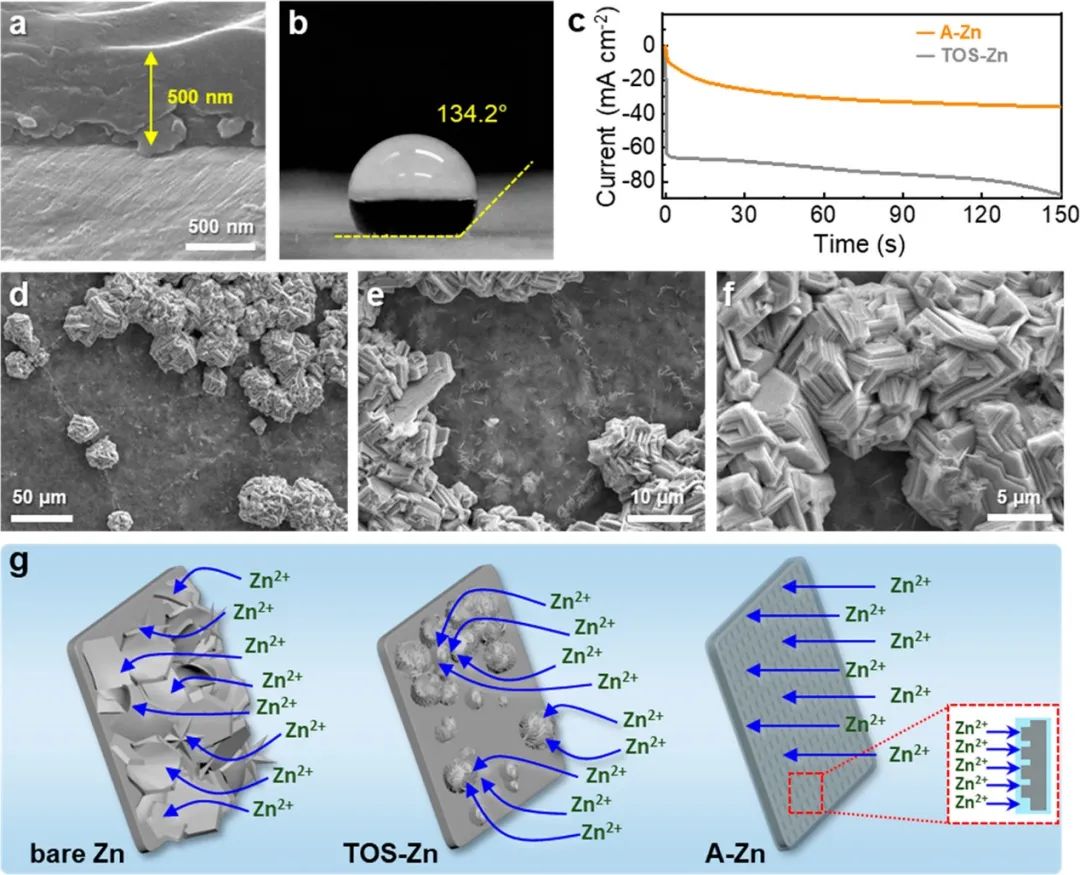

圖1 不同的Zn沉積形貌及示意圖

更重要的是，作者進一步證實了該方法的可擴展性。通過相同的簡單浸涂方法在擴大的Zn負極（176 cm²）上成功形成了人造SEI層，其有助于實現(xiàn)具有68 mAh極高標(biāo)稱容量和在1 A g^-1下循環(huán)300次后容量保持率為94%的大型全電池。

這項工作的研究結(jié)果為通過可擴展的方法穩(wěn)定鋅負極提供了深入的見解，并為開發(fā)具有可靠性能的大規(guī)模水系儲能系統(tǒng)做出了重大貢獻。

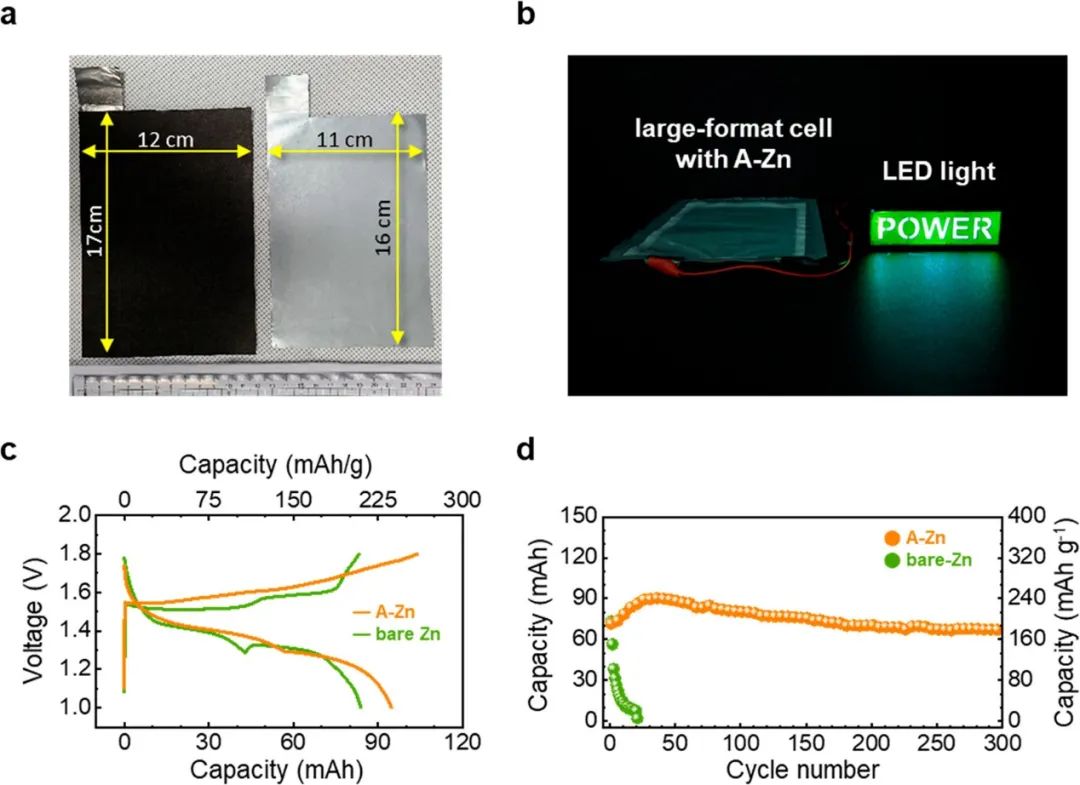

圖2 大型全電池性能

Insight into the Critical Role of Surface Hydrophilicity for Dendrite-Free Zinc Metal Anodes. ACS Energy Letters 2021. DOI: 10.1021/acsenergylett.1c01521

原創(chuàng)文章，作者：科研小搬磚，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/25/7361f10873/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

ACS Energy Lett.：洞察無枝晶鋅金屬負極表面親水性的關(guān)鍵作用

相關(guān)推薦
