金屬硒化物作為鈉離子電池（SIBs）的負極，由于其大容量、高電導率以及環境友好性，最近引起了越來越多的關注。然而，巨大的體積變化阻礙了金屬硒化物的應用，這會導致電極結構破壞，從而降低循環穩定性和倍率性能。

為了克服上述障礙，上海交通大學楊軍教授等人通過簡單的共沉淀方法、聚多巴胺包裹和一步硒化/碳化法制造了包裹在氮摻雜碳中的SnSe₂/FeSe₂納米立方體（SFS@NC）。

SFS@NC最顯著的特點是在高電流密度下具有超穩定性，同時提供大容量。雙硒化物組分和核殼結構的協同作用減輕了體積效應，減輕了納米顆粒的團聚，進一步提高了電導率。

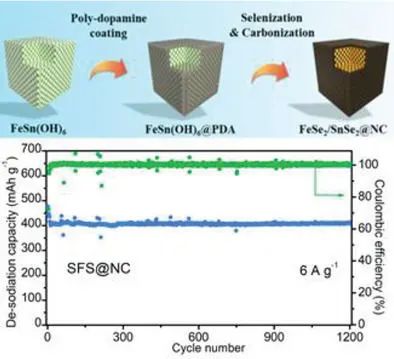

圖1. SFS@NC的電化學性能

因此，所制備的SFS@NC納米立方體在6 A g^-1下循環1200次后具有408.1 mAh g^-1的高容量，對應于85.3%的保留率，并且可以在20 A g^-1的極高電流密度條件下實現345.0 mAh g^-1的容量。SFS@NC的優異性能可能為未來的材料結構設計策略提供參考，促進SIBs的進一步發展和應用。

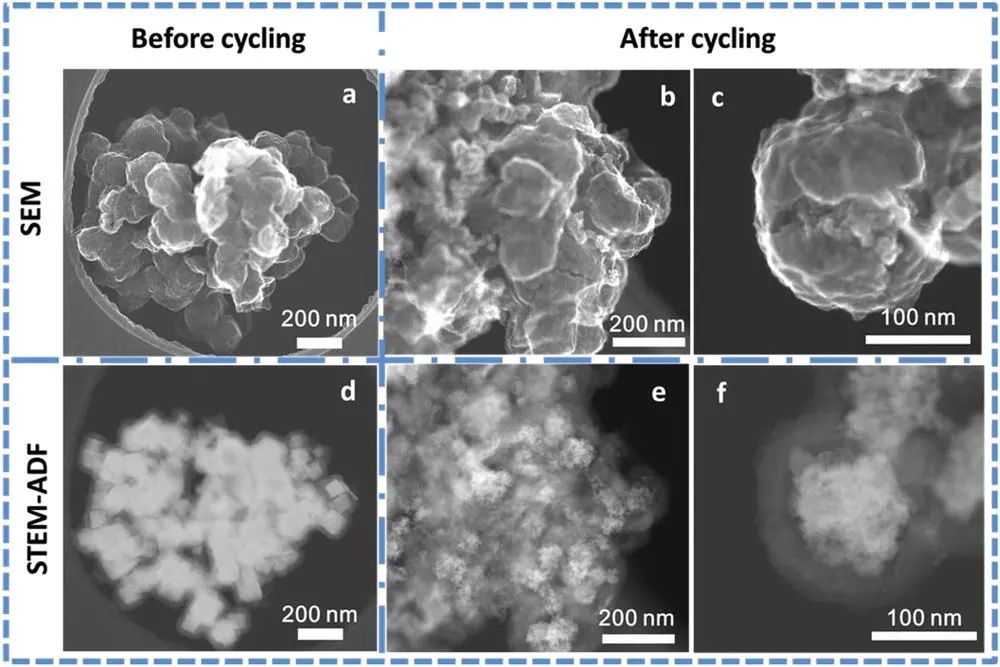

圖2. SFS@NC循環后的STEM-ADF和SEM圖像

SnSe₂/FeSe₂ Nanocubes Capsulated in Nitrogen-Doped Carbon Realizing Stable Sodium-Ion Storage at Ultrahigh Rate, Small Methods 2021. DOI: 10.1002/smtd.202100437
