一个添下面p一个添上面p,姓交视频,极品嫩模啪啪喷水久久爱一区二区

盡管固態鋰金屬電池具有后鋰離子電池的潛力，但它們仍面臨電化學可持續性不足和運行環境限制的問題。這些挑戰主要源于缺乏可靠的固態電解質。

韓國延世大學Sang-Young Lee、仁川大學Taeeun Yim、上海大學袁帥等人展示了一種用于實用半固態鋰金屬電池（SSLMB）的新型單離子導電準固態軟電解質（SICSE）。

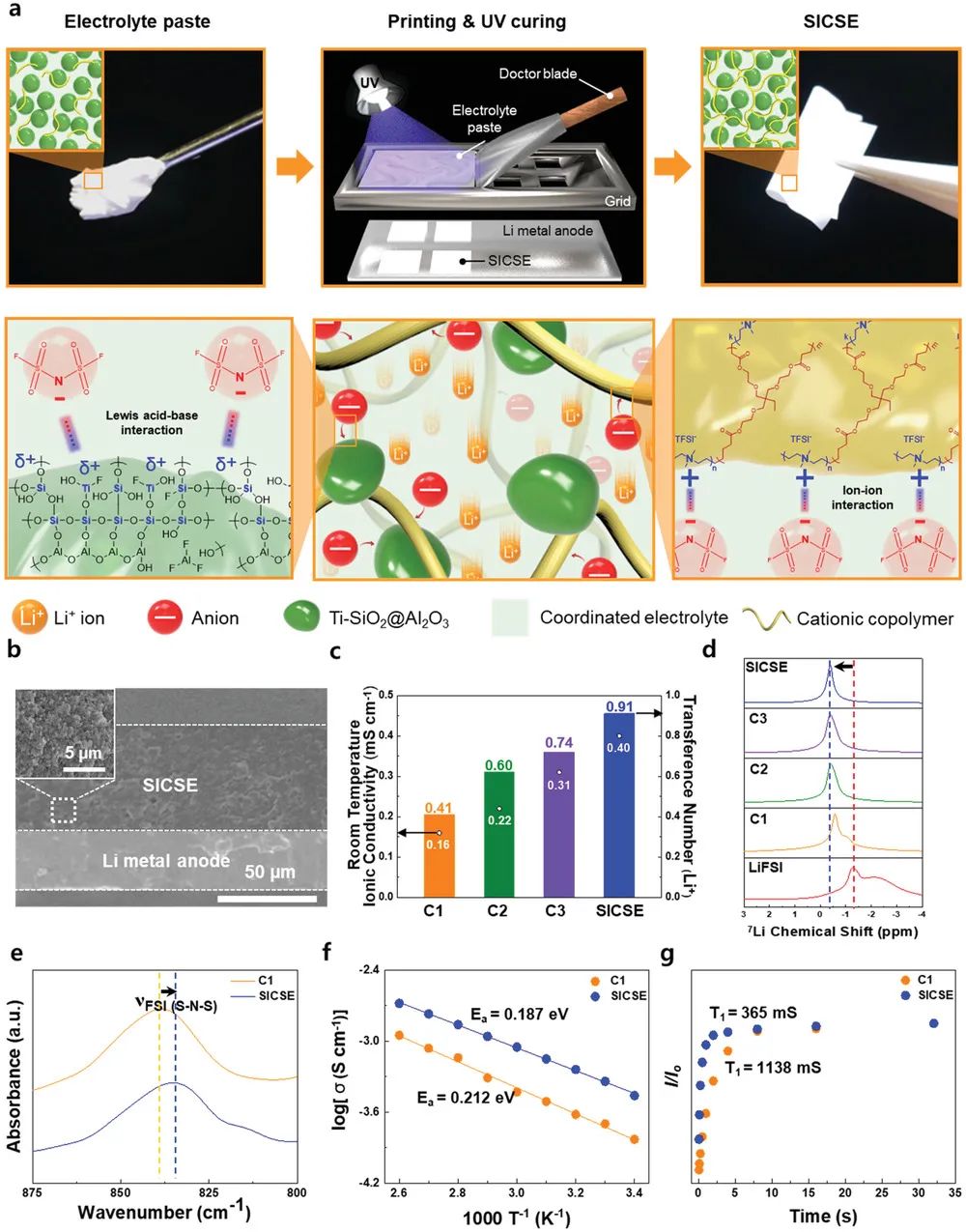

圖1 在環境條件下制備SiCSE及其單離子導電特性

SICSE由離子整流兼容骨架和不可燃配位電解液組成。離子整流兼容骨架由紫外線固化的陽離子共聚物（乙氧基化三羥甲基丙烷三丙烯酸酯(ETPTA)/二烯丙基二甲基銨-雙（三氟甲磺酰基）酰亞胺（DADMA-TFSI））和鈦/二氧化硅改性的氧化鋁納米粒子（Ti-SiO₂@Al₂O₃)組成。

其中ETPTA和DADMA-TFSI可以分別提供結構完整性和離子整流（即，陰離子捕獲）效果，而Ti-SiO₂@Al₂O₃納米顆粒作為流變調節和陰離子捕獲（通過路易斯酸堿相互作用）劑。

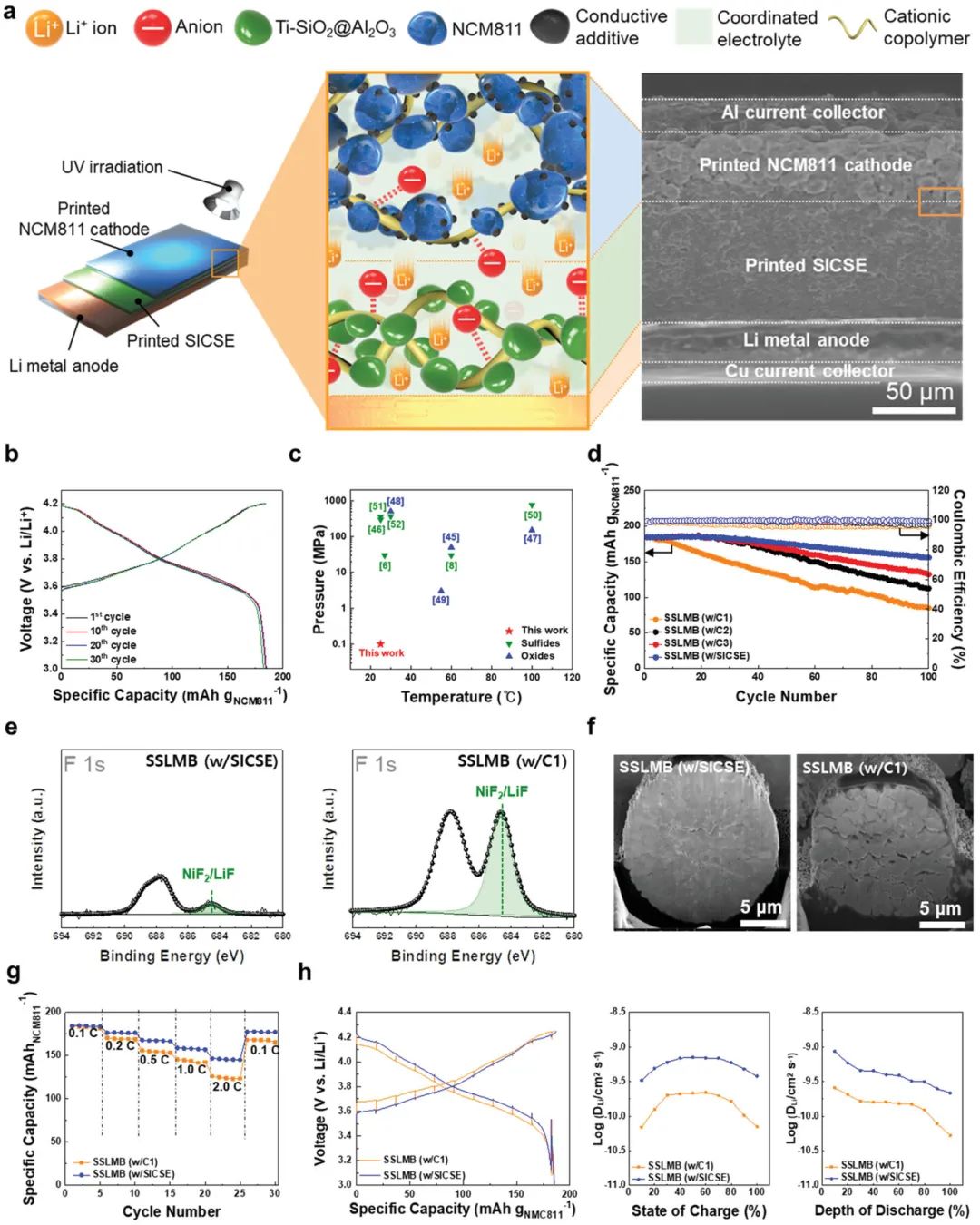

圖2 SSLMB在環境條件下的電化學性能

配位電解液是4 M LiFSI-PC/FEC，由于離子-溶劑配位良好，該電解液對鋰金屬負極和高壓正極顯示出較好的電化學穩定性，此外該電解液兼具高熱穩定性和不可燃性。所得SICSE具有高離子導電性、Li⁺轉移數接近單位（t_Li⁺=0.91）、寬電化學穩定性窗口、機械柔性和不易燃性。

流變學調整的SiCSE漿料經過紫外線固化輔助逐步印刷工藝，能夠輕松制備無縫集成的SSLMB，而無需進行高壓/高溫步驟。SICSE的單離子導電能力有助于穩定鋰金屬負極和NCM811正極的界面。

由此產生的SSLMB全電池表現出可靠的電化學性能、循環穩定性、倍率性能以及具有可調電壓和在室溫條件下的高重量/體積能量密度（基于電池，476 Wh kg^-1/1102 Wh L^-1）。此外，低溫性能、可折疊性和安全性遠遠超過了基于無機電解質的固態LMB。

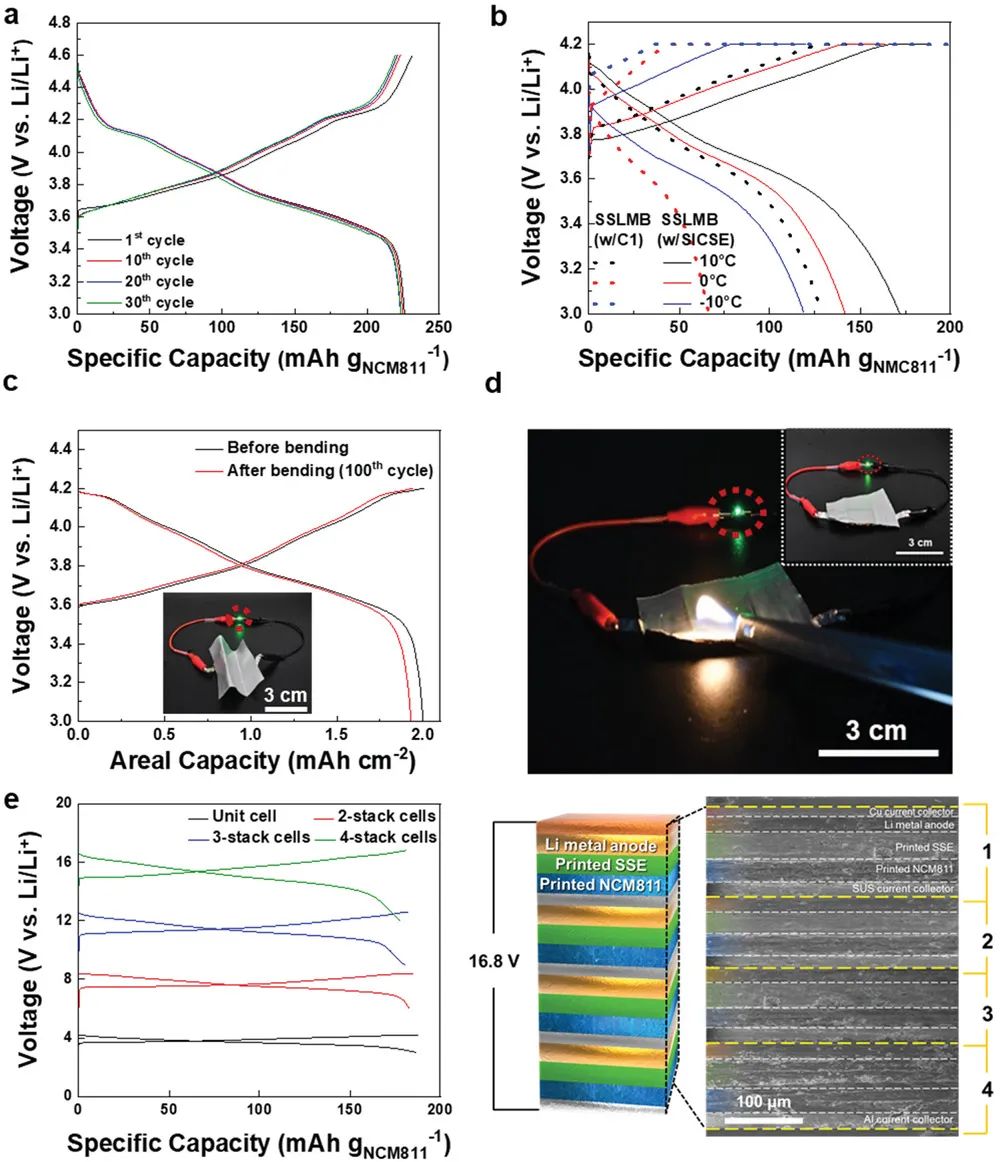

圖3 SSLMB的電化學性能

Single-Ion Conducting Soft Electrolytes for Semi-Solid Lithium Metal Batteries Enabling Cell Fabrication and Operation under Ambient Conditions. Advanced Energy Materials 2021. DOI: 10.1002/aenm.202101813

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/25/e327faf7b1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

袁帥等人AEM：單離子導電軟電解質使半固態鋰金屬電池在環境條件下運行

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

袁帥等人AEM：單離子導電軟電解質使半固態鋰金屬電池在環境條件下運行

相關推薦
