可充電K金屬電池 (PMB) 仍然缺乏對高反應性K負極和4 V級正極均穩定的合適電解液，雖然經典的雙（氟磺酰基）酰胺鉀 (KFSI) 基醚電解質對K金屬具有良好的還原穩定性，但由于其氧化穩定性有限，通常僅用于<4.0 V PMB。
在此，清華-伯克利深圳學院康飛宇教授、清華深圳研究生院翟登云副教授以及美國加州大學北嶺分校Kah Chun Lau等人首次報道了在中等濃度 (2.3 M) KFSI/1,2-二甲氧基乙烷 (DME) 電解液中添加少量KNO3（50 mM），并將其用于4V級PMB。高壓普魯士藍 (PB) 正極和 K負極均具有優異的循環性能。

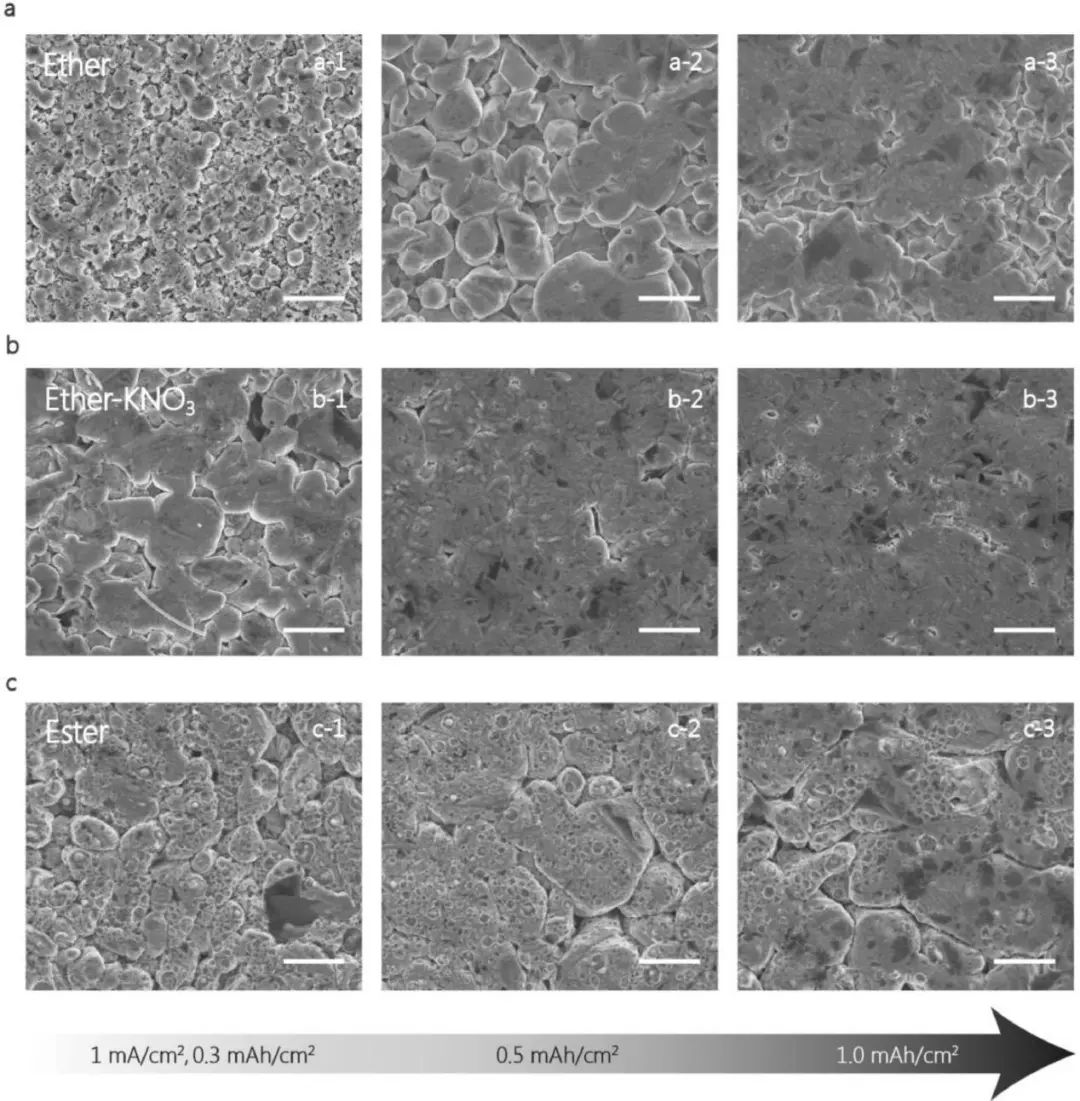

含KNO3的DME電解液（Ether-KNO3）有助于形成富含N/F物種的穩定SEI 層，從而能夠在高電流密度下進行致密的K沉積。

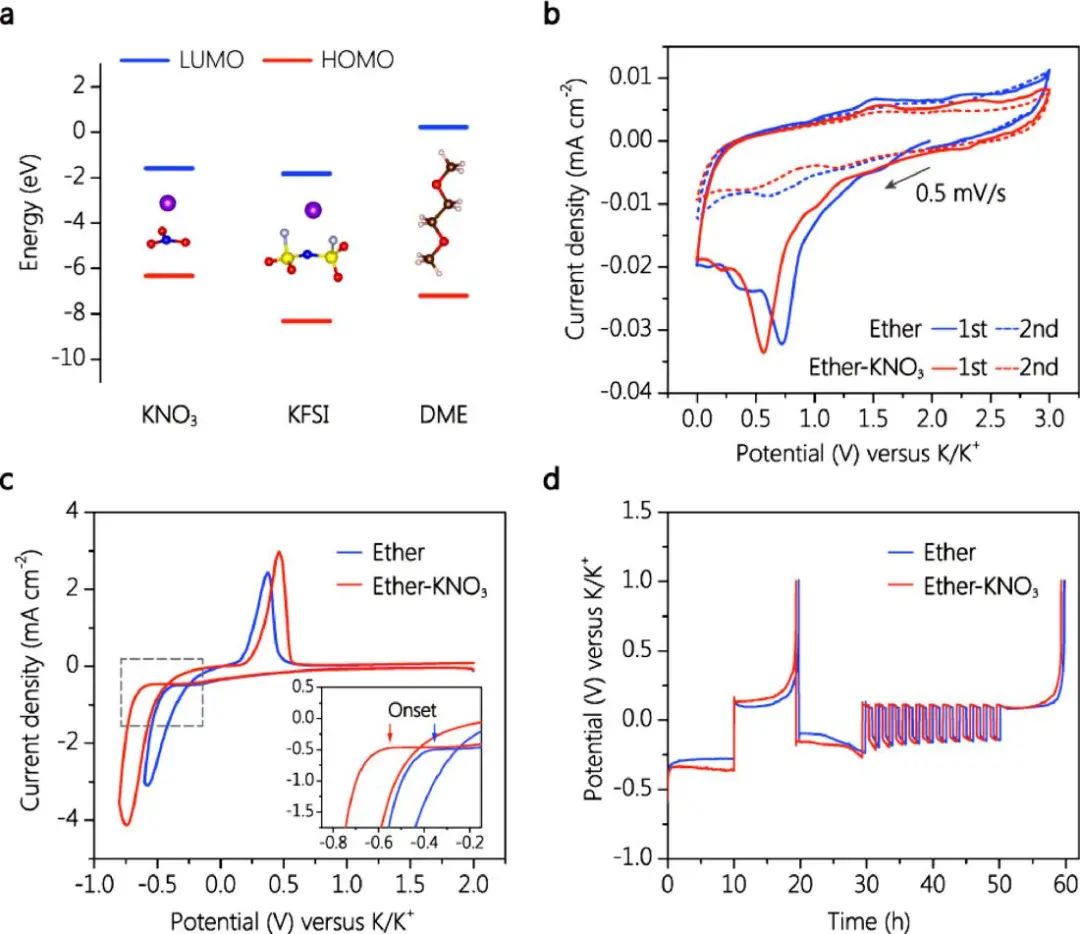

同時，還提高了氧化穩定性（> 4.3 V）和抗Al腐蝕性，最終實現了122天（1000次循環）電池壽命的高度穩定的4 V級PMB。這項工作提供了對 K沉積電化學和硝酸鹽添加劑家族的更好理解，并為4 V級 PMB的開發鋪平了道路。
Highly Stable Potassium Metal Batteries Enabled by Regulating Surface Chemistry in Ether Electrolyte, Energy Storage Materials 2021. DOI: 10.1016/j.ensm.2021.08.013
原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/26/6701b1b41b/
