電催化水分解制氫是解決能源危機和環境污染問題的有效方法。然而，目前仍缺乏在高電流密度下進行析氫反應(HER)的高效、耐用且具有成本效益的電催化劑，這限制了大規模電化學水分解制氫的實施。

基于此，復旦大學張樹宇和區瓊榮等使用氬和氨(Ar+NH₃)等離子體處理策略，合成了可在大電流密度下高效析氫的非晶態鉬鎢硫化物/氮摻雜還原氧化石墨烯(a-MoWS_x/N-RGO)納米復合材料。

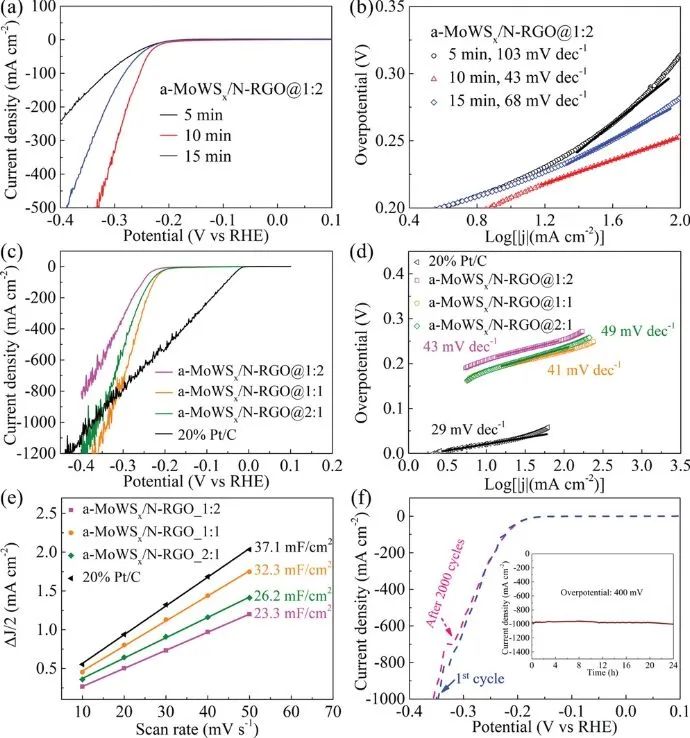

研究人員通過調整等離子體處理時間和化學成分，獲得了最佳的a-MoWS_x/N-RGO@1:1–10 min催化劑。在酸性條件下(0.5 M H₂SO₄)，其在1000 mA cm^-2的電流密度下表現出348 mV的低過電位并且在此電流密度下連續工作24小時后性能幾乎沒有衰減，優于商業Pt/C和先前報道的雜原子摻雜MoS₂基催化劑。

基于密度泛函理論(DFT)計算，研究人員發現在合理的鎢摻雜水平下，額外的電子優先填充在2S^2-；鎢的引入往往會降低電子結構能量，導致接近于零的正?G_H*。因此，催化活性位點(2S^2-)在高電流密度下表現出優異的催化性能。

然而，過多的鎢引入會導致結構損壞和在高電流密度下更差的HER性能。總的來說，這項工作為合理設計和制造用于在工業級電流下進行HER的高性能催化劑提供了策略。

Boosting Hydrogen Evolution Reaction Activity of Amorphous Molybdenum Sulfide Under High Currents Via Preferential Electron Filling Induced by Tungsten Doping. Advanced Science, 2022. DOI: 10.1002/advs.202202445
