色哟哟网站入口在线观看视频,亚洲国产精品无码专区在线观看,为什么妓女磨两下就很多水

提高準固態電解質（QSSEs）的離子導電性是目前固態電池面臨的首要任務之一，而傳統的金屬-有機骨架（MOFs）由于其豐富的晶界而嚴重阻礙了離子遷移。

在此，西北工業大學王洪強教授、徐飛副教授以及德國德累斯頓工業大學Stefan Kaskel等人報道了將MOF家族中的ZIF-4玻璃（LGZ）作為鋰金屬電池的QSSE。

在貧鋰含量（0.12wt%）和溶劑量（19.4wt%）的條件下，LGZ在30 °C時的離子電導率可達1.61×10^-4S cm^-1，高于晶態ZIF-4基QSSE（LCZ，8.21×10^-5 S cm^-1）和已報道的具有高Li含量（0.32~5.4 wt%）和增塑劑（30~70 wt%）的QSSE。即使在-56.6 °C下，LGZ仍可提供5.96×10^-6 S cm^-1的電導率（LCZ僅為4.51×10^-7 S cm^-1）。

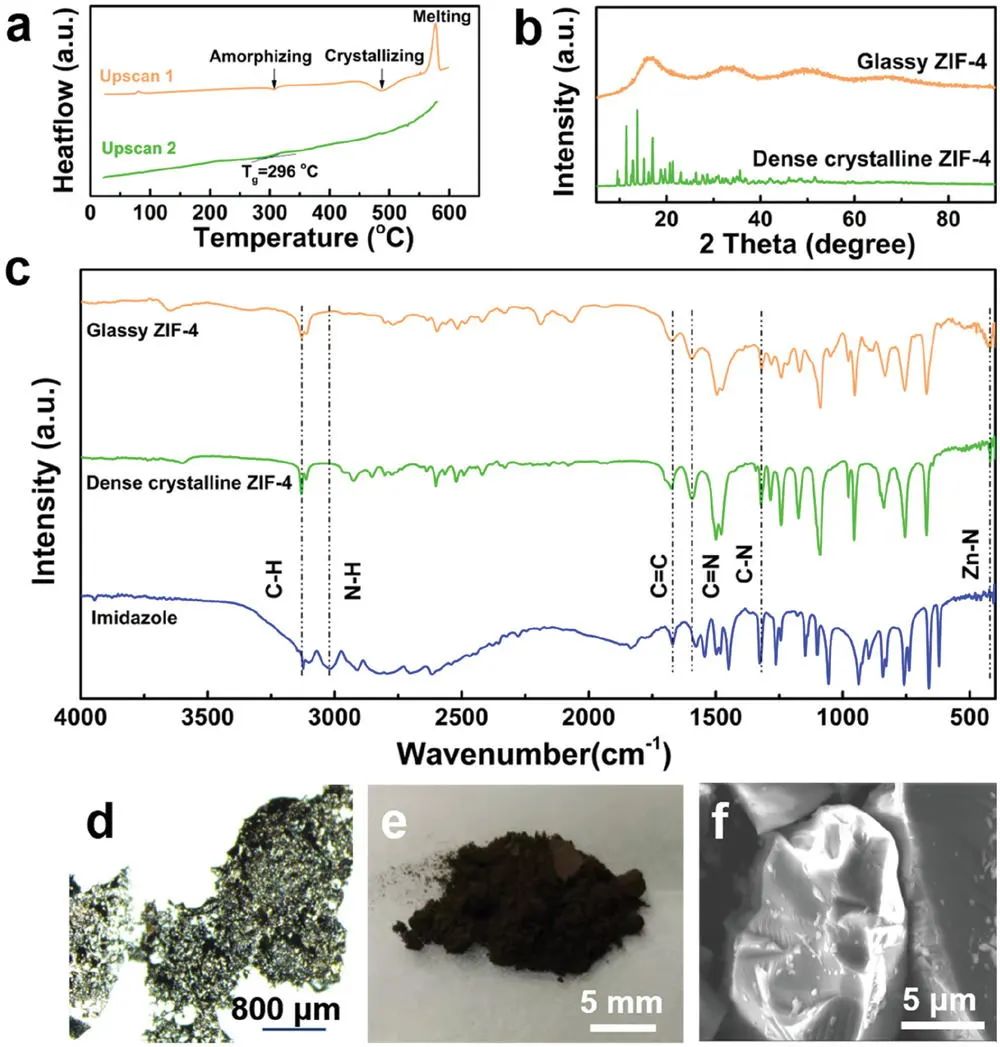

圖1. 結晶和玻璃態ZIF-4的表征

玻璃態ZIF-4的無晶界和各向同性促進了離子傳導，可實現均勻的離子通量并抑制鋰枝晶。當與LiFePO₄正極配對時，基于LGZ的電池在1 C下循環500次后仍具有101 mAh g^-1的循環容量，幾乎沒有容量損失，優于LCZ (30.7 mAh g^-1 ) 和基于MOF-/COF-的QSSE。

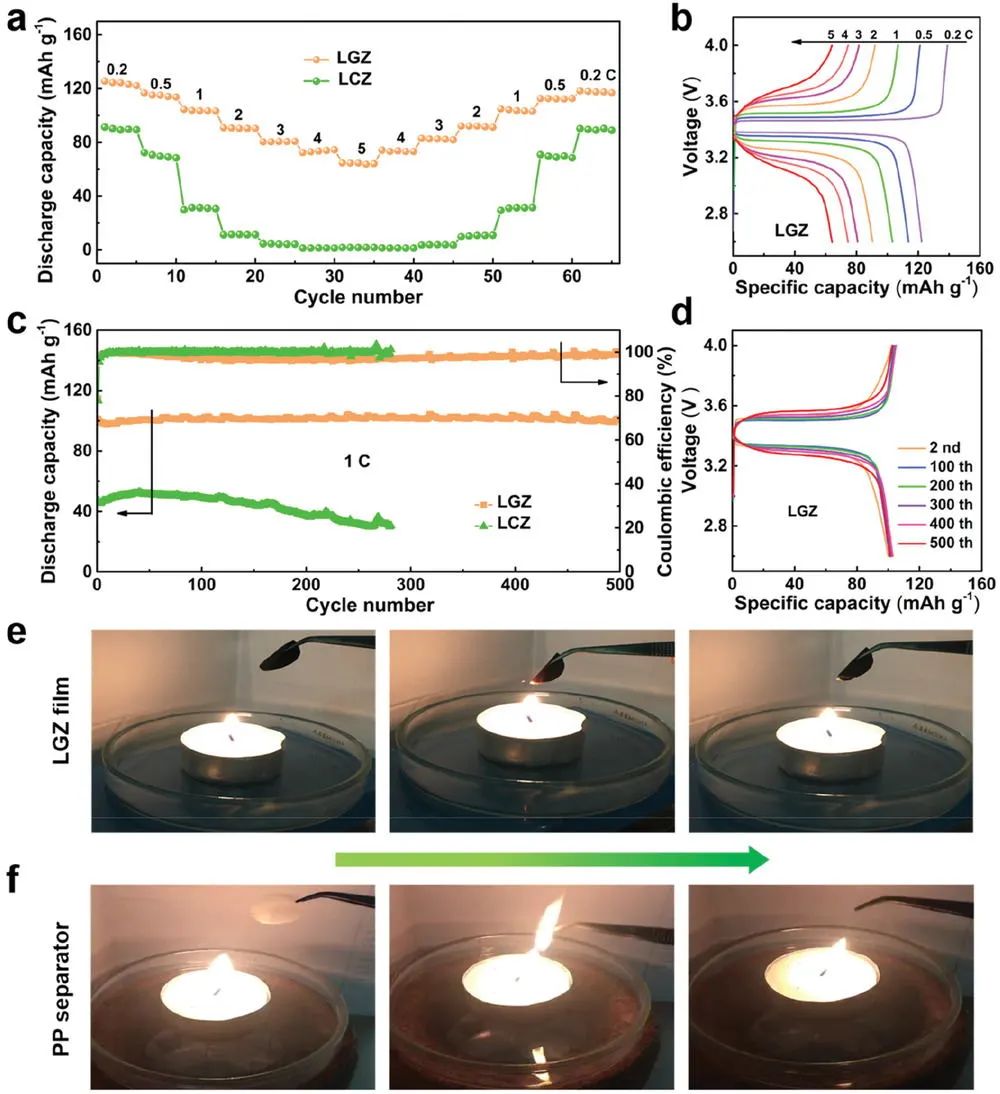

圖2. 基于LCG和LGZ的對稱電池和全電池的電化學性能

Glassy Metal-Organic-Framework-Based Quasi-Solid-State Electrolyte for High-Performance Lithium-Metal Batteries, Advanced Functional Materials 2021. DOI: 10.1002/adfm.202104300

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/27/0388246919/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

西工大王洪強/徐飛等AFM: MOF玻璃用作高性能鋰金屬電池的準固態電解質

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

西工大王洪強/徐飛等AFM: MOF玻璃用作高性能鋰金屬電池的準固態電解質

相關推薦
