通訊單位：蘭州大學

?有機太陽能電池由于具有輕質、高柔性襯底兼容性及可溶液加工等優點，引起了研究者們的廣泛關注。其中非富勒烯小分子受體材料具有寬而強的光譜吸收，易于調控的能級和優良的溶解性，成為近年來研究的熱點。截至目前，基于稠環非富勒烯小分子受體的有機太陽能電池光電轉化效率已經突破18%，但是此類受體材料合成路線較為繁瑣，使其總收率較低、合成成本較高。因此，對于受體材料設計而言，應該在保持大稠環型受體優點的基礎上改變其共軛體系的構筑方式，并簡化其合成路線。利用分子內非共價相互作用來替代大稠環受體中的共價鍵構筑步驟，可以滿足上述受體材料設計上的要求。

1. 傳統非富勒烯小分子受體采用梯形大稠環結構作為骨架，其合成難度高、合成步驟繁瑣且總收率較低，使得有機太陽能電池的制備難度和成本居高不下。

2. 與硅太陽能電池相比，有機太陽能電池對光、熱、氧氣、水的耐受力都較差。開發高穩定性的有機太陽能電池是今后研究的一大重點。

傳統的非富勒烯小分子受體多為A-D-A結構，其中D為梯形大稠環骨架。通過將大稠環骨架拆分為小的共軛基團，我們可以構筑A-D₁-D₂-D₁-A結構的小分子受體。此設計思路可以避免高難度、低產率的環化反應，簡化合成步驟，降低合成成本。在此基礎上，我們將富電子的D₂基團更換為缺電子的A₂基團，構筑A₁-D-A₂-D-A₁結構的小分子受體。此結構擁有增強的分子內D-A相互作用，使受體具有紅移的吸收和降低的HOMO能級，在受體擁有更好性能的同時，具備更高的空氣穩定性。為了使分子保持良好的平面性，我們進一步在共軛基團之間引入O···S非共價鍵相互作用，形成非共價鍵構象鎖，提升分子骨架的剛性，使其能有序堆積，形成高效的分子間電荷的傳輸。基于以上策略，我們?cè)O(shè)計了低成本，高性能，空氣穩定的非富勒烯小分子受體材料。

圖1. (a) BDTC-F 和 BDTC-Cl 的合成路線。(b) BDTC-F的最優構型，(c) BDTC-Cl的最優構型。(d) CPDT-IC, BDD-CPDT基團旋轉勢壘。

要點1. 通過簡單高效的偶聯反應合成了BDTC-F和BDTC-Cl兩種受體材料。通過DFT計算可以看出兩個受體都具有幾乎平面的構型。柔性掃描計算出了CPDT與IC基團之間的旋轉勢壘為65.1 kJ mol^-1，且O-S相鄰構型的能量最低；BDD與CPDT基團之間旋轉勢壘為16.5 kJ mol^-1，同樣是O-S相鄰構型的能量最低。此實驗結果證明了O···S非共價相互作用的存在，并由此形成平面的分子構型。

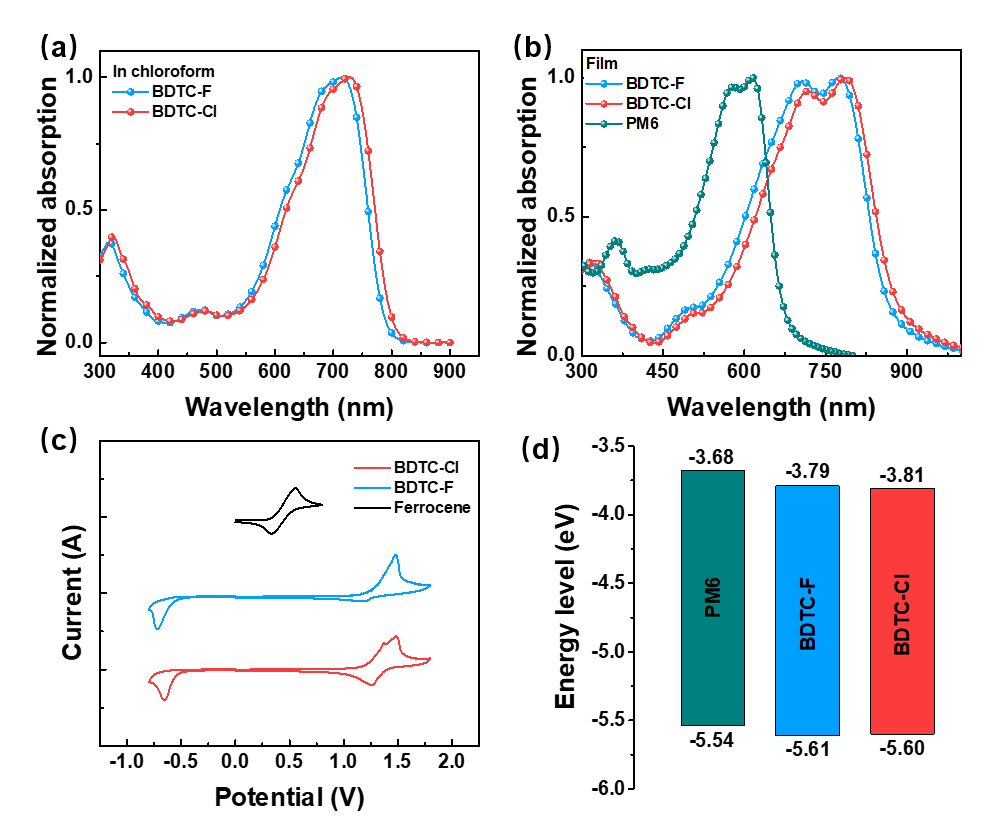

圖2. (a) BDTC-F 和 BDTC-Cl 在氯仿中的 UV-vis-NIR 吸收光譜。(b) PM6、BDTC-F 和 BDTC-Cl 在薄膜狀態下的 UV-vis-NIR 吸收光譜。(c) BDTC-F、BDTC-Cl 和二茂鐵的循環伏安圖。(d) PM6、BDTC-F 和 BDTC-Cl 的能級圖。

要點2. BDTC-F和BDTC-Cl在薄膜狀態下有著較為紅移的吸收，與給體PM6的吸收形成了良好的互補，有利于獲得高的短路電流。通過循環伏安法可得知，BDTC-F和BDTC-Cl具有較低的HOMO、LUMO能級，可以與給體材料PM6匹配，且給受體間較小的能級差，在滿足激子傳輸?shù)那疤嵯拢欣讷@得高的開路電壓。

(c) 短路電流隨光強的變化關系。(d) 光電流隨有效電壓的變化關系。

要點3. 經過優化，基于PM6:BDTC-F的器件取得了19.01 mA cm^?2的短路電流，0.89 V的開路電壓和10.05%的光電轉化效率；基于PM6:BDTC-Cl的器件取得了19.21 mA cm^?2的短路電流，0.88 V的開路電壓和10.30%的光電轉化效率。電池在光線波長300-900nm范圍內有寬而強的響應。同時雙分子復合被很大程度的抑制，說明激子可以有效的分離并被收集。

圖4. (a) PM6, (b) BDTC-F, (c) BDTC-Cl, (d) PM6:BDTC-F和 (e) PM6:BDTC-Cl薄膜的2D GIWAXS圖像; (f) 各材料薄膜2D GIWAXS在面內方向的積分，(g) 面外方向的積分。

要點4. PM6:BDTC-F混合膜傾向于edge-on的堆積方式。由于BDTC-Cl中Cl原子的引入，分子的結晶性顯著增強，PM6:BDTC-Cl的混合膜表現出更加有序的face-on堆積。同時PM6:BDTC-Cl的混合膜的π-π堆積距離也得以縮短，有利于激子的分離以及電荷的傳輸。

圖5. 基于 (a) PM6:BDTC-F和 (b) PM6:BDTC-Cl無封裝的優化倒置裝置的空氣穩定性。

要點5. 基于PM6:BDTC-F和PM6:BDTC-Cl的反向器件，在未封裝的情況下在大氣環境中保存1200 h后，仍然維持了96%以上的初始效率，展現了出色的空氣穩定性。

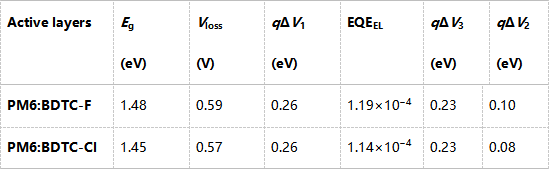

要點6.通過電致發光外量子效率（EQE_EL）測試，基于PM6:BDTC-F和PM6:BDTC-Cl的太陽能電池的非輻射能量損失僅為0.23 eV，低的能量損失有助于獲得高開路電壓，進一步提高有機太陽能電池的性能。

這一研究成果為合成低成本，高性能的有機太陽能電池提供了新的思路。通過簡單的合成步驟，即可高效的獲得最終產物，顯著降低了生產成本。制備的有機太陽能電池在保證性能的前提下展現了優異的空氣穩定性，為有機太陽能電池工業化提供了能多的可能性。

T.-Y. Hu, Y. Zhang, B.-S. Lu, Y.-F. Ma, Y.-N. Zhu, Y.-T. Wang, B.-Y. Zhang,Z.-Q. Zhang, J. Wang, Y. Yang, H.-L. Zhang, Unfused-Ring Small Molecule Acceptors Based on A1-D-A2-D-A1 Architecture with Low Non-Radiative Energy Loss and Excellent Air Stability, Materials Today Energy, 2021.

DOI: 10.1016/j.mtener.2021.100802

https://doi.org/10.1016/j.mtener.2021.100802

本文第一作者為蘭州大學化學化工學院研究生胡騰越博士，共同第一作者為蘭州大學功能有機分子化學國家重點實驗室張雅敏青年研究員，通訊作者為張雅敏青年研究員及張浩力教授。

張浩力教授主要研究方向?yàn)樾滦陀袡C(jī)電子材料與光學材料的設計、合成與器件制備。在Sci. Adv.、Nat. Commun.、J. Am. Chem. Soc.、Angew. Chem. Int. Ed.和Adv. Mater.等學術雜志上發表SCI論文250余篇，論文引用超過9000次，H因子47。先后有2篇論文入選“中國百篇最具影響國際學術論文”，多篇論文被國際學術刊物與網站作為研究亮點報道。張浩力教授曾榮獲亞洲化學會“Asian Rising Stars”、“甘肅省自然科學一等獎”、“中國僑界(創新人才)貢獻獎”等獎項。2015年獲自然科學基金委杰出青年基金資助，2016年入選科技部科技創新人才推進計劃，2018年入選“萬人計劃”科技創新領軍人才。現為英國皇家化學會會士（FRSC）、中國化學會納米化學專業委員會副秘書長、甘肅省化學會青年化學工作委員會副主任委員、西北五省電鏡學會理事，Chem. Soc. Rev.、《中國化學快報》、《物理化學》編委，美國阿拉巴馬大學兼職教授，享受國務院政府特殊津貼
