97在线视频人妻无码,偷窥自由网络视频,人人妻人人玩人人澡人人爽

Linda F. Nazar等AEM：利用可溶液處理的氧清除劑聚合物抑制表面富鋰、富錳層狀氧化物的氧釋放

富鋰錳層狀氧化物（LRLO）被認為是用于高能量密度存儲的有前景的正極材料，因為它們具有非常高的容量，這歸因于氧化物陰離子的可逆氧化還原。然而，LRLO 正極在充電時也會產生活性氧，特別是在首次形成循環中，這會導致表面與電解液的反應、表面層的重建和有害的阻抗增長。

加拿大滑鐵盧大學Linda F. Nazar等人通過用聚多巴胺 (PDA) 表面涂層清除析出的氧物種，證明了一種提高富鋰富錳層狀正極循環性能的策略。

PDA是一種眾所周知的氧自由基清除劑，它提供了一種化學保護層，這種保護層不僅可以減少不需要的正極電解質界面的生長，而且與未受保護的表面相比，還可以減少氧氣的釋放，并顯著抑制表面的相變。

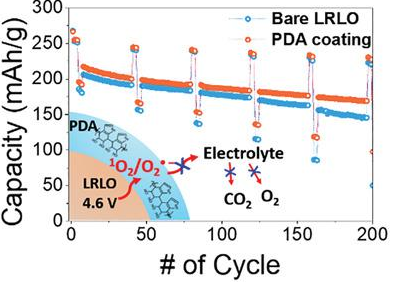

這些因素導致倍率性能的提高和循環時容量衰減的降低；即PDA涂層的LRLO在200次循環后的容量保持率為82%，而裸露的LRLO材料為70%。

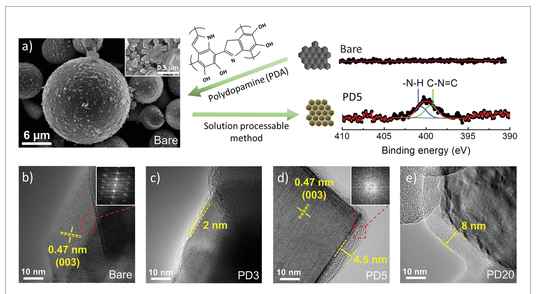

圖1 LRLO表面PDA涂層的表征

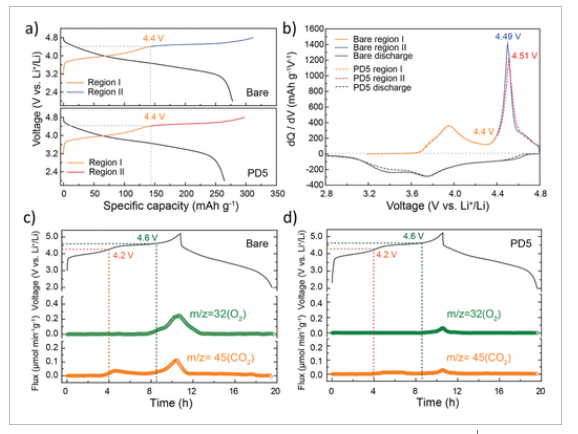

圖2 PDA的氧自由基清除作用

Inhibiting Oxygen Release from Li-rich, Mn-rich Layered Oxides at the Surface with a Solution Processable Oxygen Scavenger Polymer. Advanced Energy Materials 2021. DOI: 10.1002/aenm.202100552

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/29/ee94e0b486/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

Linda F. Nazar等AEM：利用可溶液處理的氧清除劑聚合物抑制表面富鋰、富錳層狀氧化物的氧釋放

相關推薦
