亚州人成无码论理a片在线观看,久久精品一区二区三区av,我的七个姐姐绝世无双

固體電解質中間相(SEI)層的穩定性對于開發鋰金屬電池至關重要。然而，穩定的 SEI層的制備受到不受控制的結構、特性和功能的困擾。

山東大學李國興等人報道了一種有序富LiF親鋰雜化Janus界面相（LiF- HJI）的可控設計，它以有機氟化試劑為功能性SEI前驅體。

具有下部結晶LiF層和上部Li有機硫化物層的LiF-HJI為鋰金屬提供高界面能和強鋰離子親和力，允許均勻的鋰離子分布、快速且均勻的鋰離子傳輸以及優異的機械和鈍化特性。

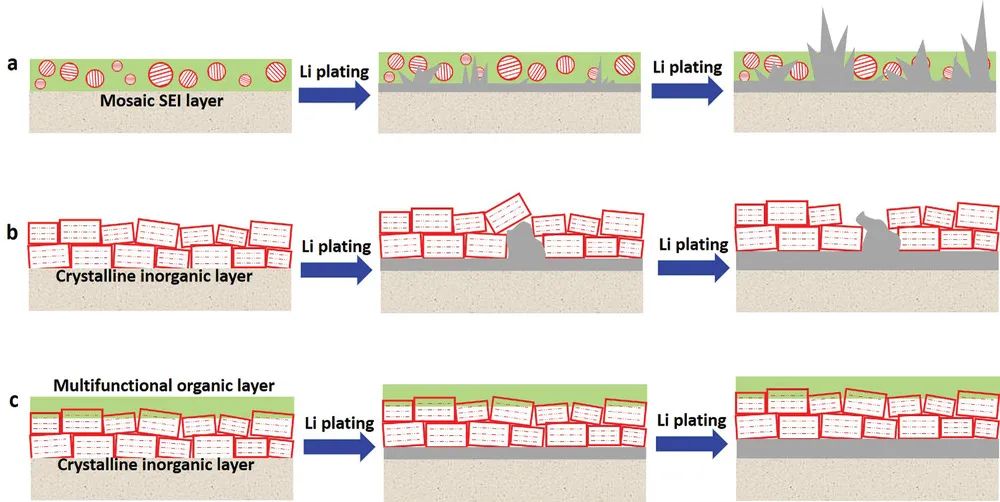

圖1 用于鋰沉積的各種 SEI 層的示意圖

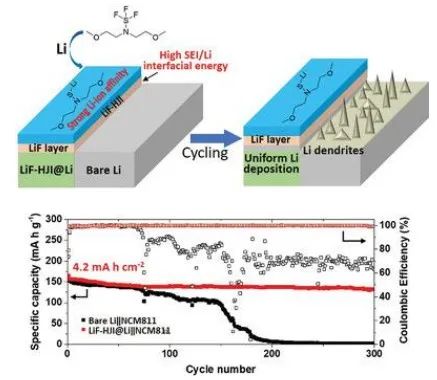

結果，在苛刻條件下實現了穩定的鋰金屬負極，例如高沉積容量(6 mA h cm^-2)、高電流密度(10 mA cm^-2) 和高倍率性能(5 C)。穩定的LiF-HJI@Li在商業級面積容量(≈4.2 mA h cm^?2)下大大提高了Li||LiNi_0.8Co_0.1Mn_0.1O₂電池的循環穩定性和容量保持率（300次循環后為80.1%）。

即使在3 g Ah^-1的貧電解液條件下，循環100次后仍可具有80%的容量保持率，這證實了其在惡劣條件下的優異循環性能。

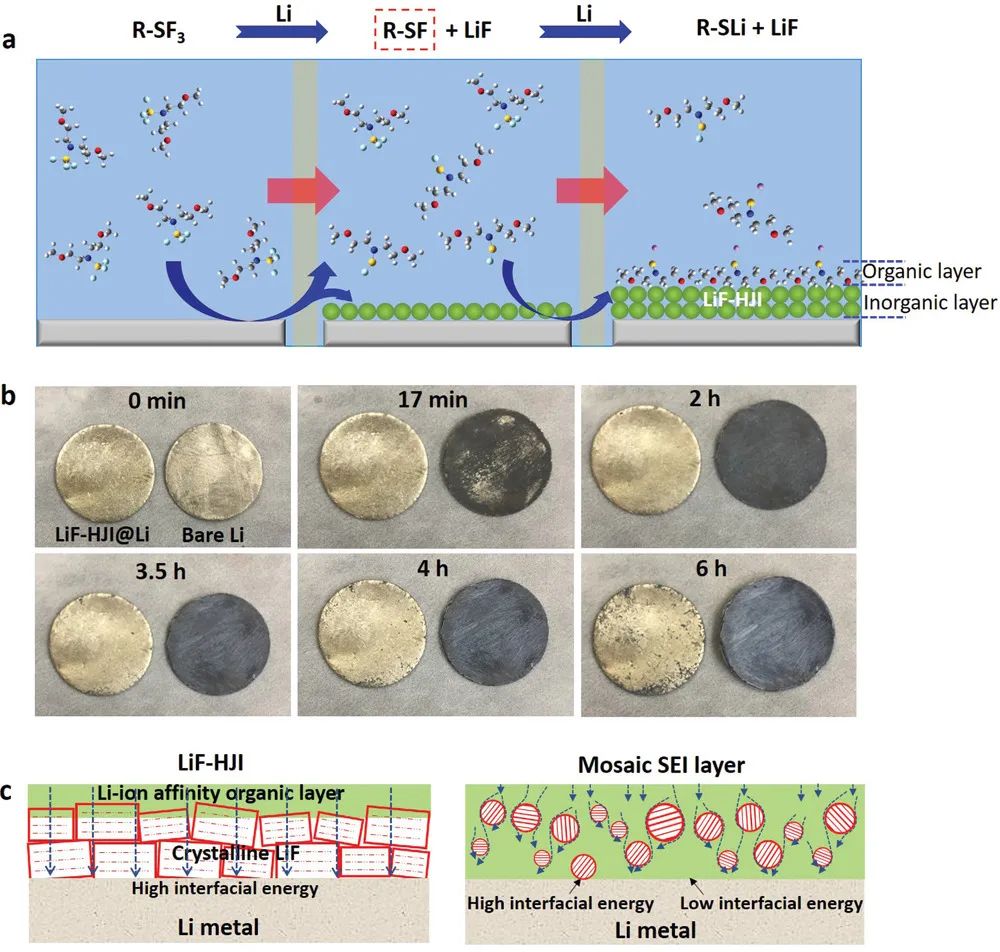

圖2 LiF-HJI@Li的生長機制和LiF-HJI的多功能特性

High Interfacial-Energy and Lithiophilic Janus Interphase Enables Stable Lithium Metal Anodes. Small 2021. DOI: 10.1002/smll.202102196

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/10/31/521627eed3/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大李國興Small：高界面能和親鋰Janus界面實現穩定的鋰金屬負極

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

山大李國興Small：高界面能和親鋰Janus界面實現穩定的鋰金屬負極

相關推薦
