硫銀鍺礦型Li₆PS₅Cl（LPSCl）具有高離子導電性和良好的機械柔韌性，因此作為全固態電池（ASSB）的固態電解質備受關注。然而，LPSCl在將研究成果轉化為實際應用方面仍面臨挑戰，例如LPSCl與陰極材料之間的界面存在不可逆的電化學降解。

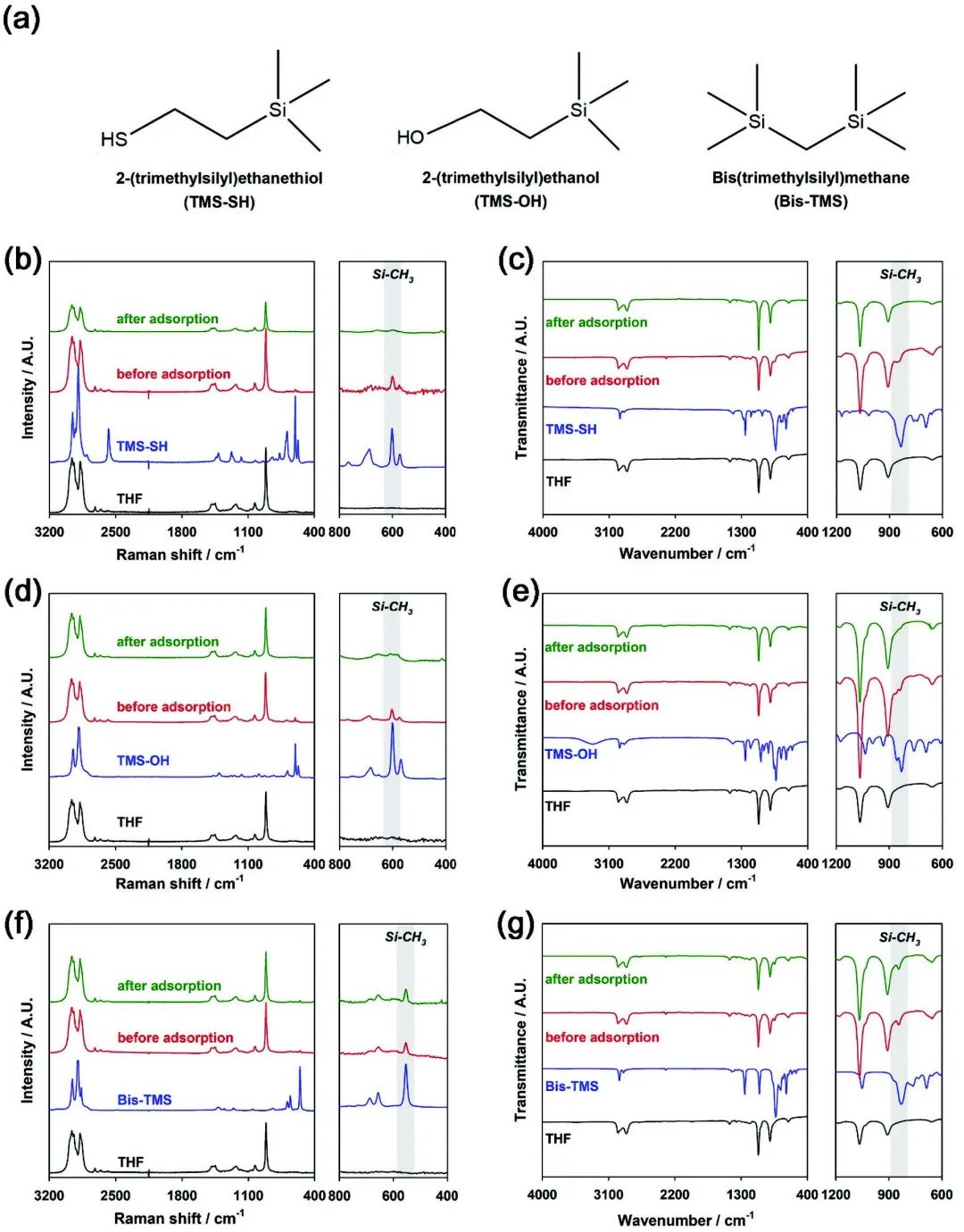

圖1.?具有TMS-SH的LPSCl的合成和表征

首爾大學Kyu Tae Lee等受鋰離子電池電解液添加劑作用的啟發，引入了三甲基硅化合物作為固態電解質添加劑，以改善硫化物基固天電解質與陰極材料之間的界面穩定性。具體而言，這項工作選擇了硫醇化合物（如TMS-SH），以在LPSCl表面均勻而薄地沉積固態電解質添加劑。

研究顯示，TMS-SH在約4.2 V的電壓下被氧化分解，形成穩定的硅酸鹽基CEI層。在循環過程中，這種穩定的CEI層抑制了LPSCl和LiCoO₂之間界面的化學和電化學降解，各種原位XPS、TOF-SIMS和電化學分析都證明了這一點。

圖2.?具有TMS-SH的LPSCl的晶體結構和導電性

因此，TMS-SH為Li|LPSCl|LiCoO₂帶來了優異的電化學性能，如超過2000次循環的超長循環壽命（2000次循環后容量保持率為85.0%）和高庫侖效率（2000次循環后庫侖效率大于99.9%）。

此外，與裸LPSCl相比，TMS-SH提高了LPSCl在干氧環境中的化學穩定性。由于工業中ASSB的電池組裝是在干燥的空氣環境中進行的，因此TMS-SH添加劑不僅在電化學性能方面，而且在工業實用性方面都顯示出了前景。這些發現為開發用于ASSB的實用硫代磷酸基固態電解質提供了啟示。

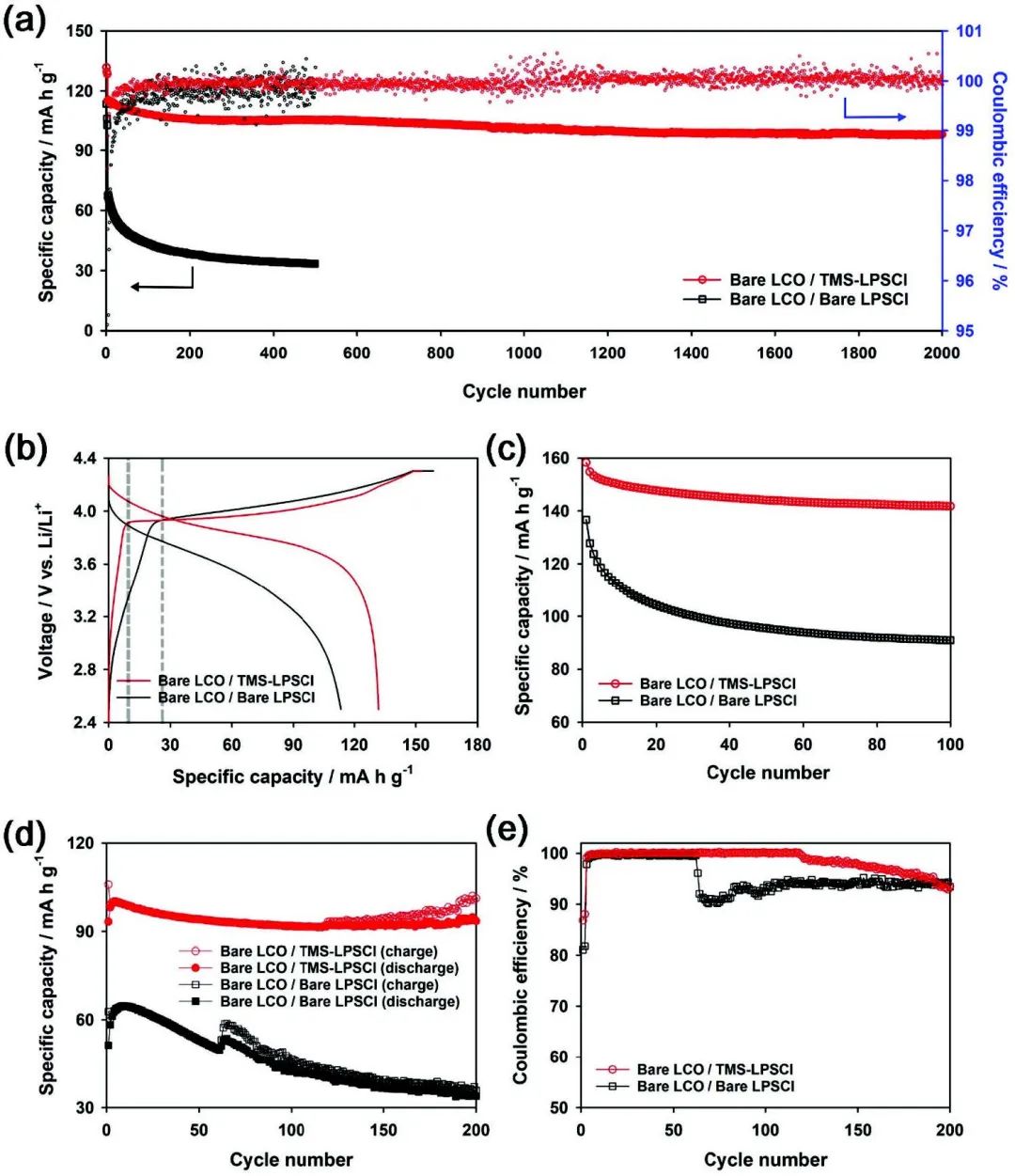

圖3.?ASSBs的電化學性能

Trimethylsilyl Compounds for the Interfacial Stabilization of Thiophosphate-Based Solid Electrolytes in All-Solid-State Batteries. Advanced Science 2023. DOI：10.1002/advs.202303308
