给我免费观看片在线观看,久久精品国产亚洲77777,国产精品卡一卡二卡三

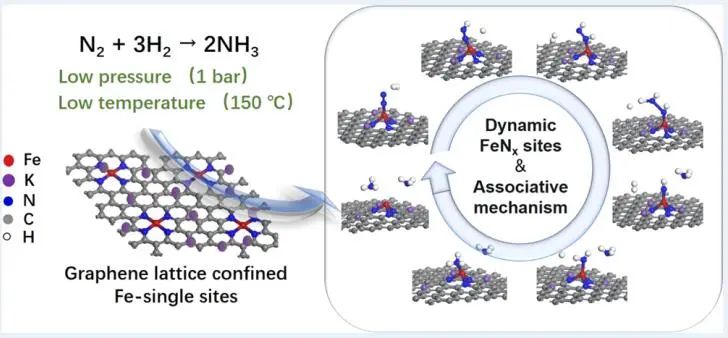

成果簡介

在溫和條件下，開發的氨合成催化劑是實現碳中和的迫切需要。基于此，中國科學院大連化學物理研究所包信和院士和潘秀蓮研究員（共同通訊作者）等人報道了一種限制在石墨烯晶格內的Fe單位點催化劑，該催化劑由酞菁鐵（FePc）與石墨烯球磨得到，并且由堿金屬促進，可以在200 °C和大氣壓下合成氨。測試發現，在150 °C和190 °C時，其活性分別為1.1 μmol_NH3 g_c^-1 h^-1和10.3 μmol_NH3 g_c^-1 h^-1，而在酞菁鐵和石墨烯的物理混合物中沒有檢測到活性。

X射線吸收精細結構分析和¹⁵N₂-H₂周期開關實驗表明，Fe單位點在石墨烯晶格內穩定為FeN₄位點，并在反應過程中演變為FeN₃作為活性位點。通過TOF-MS檢測到N₂H₂⁺和N₂H₃⁺的存在，證明了N₂向NH₃的轉化遵循一種結合機制，這些發現可以指導進一步開發更有效的溫和氨合成催化劑。

包信和院士/潘秀蓮，最新ACS Catalysis！溫和條件下合成氨！

研究背景

氨（NH₃）作為合成肥料、藥品、聚酯等的主要原料，是世界上生產量最大的化學品之一。目前，Haber-Bosch工藝仍是主要的工業合成氨技術，其需要極端條件，即在400-600 ℃的溫度范圍內，壓力高達200-400 bar。由于在較低的溫度下反應在熱力學上更有利，需要開發一種高活性的催化劑以使反應在較低的溫度和壓力下進行。然而，在商用Fe基催化劑上，在150 °C以下沒有檢測到氨的形成。

在環境條件下，固氮酶可以使N₂固定。其活性位點為[Mo: 7Fe: 9-S: C]: 同檸檬酸鹽簇（FeMo-輔助因子），包含孤立的Fe原子與S或C原子配位。此外，隨著ATP水解，電子在氮酶中從Fe蛋白轉移到MoFe蛋白。因此，開發模擬固氮酶結構及其催化機理的多相催化劑已成為研究人員的努力方向。廣泛的催化納米材料具有類似酶的特性，如大小，形狀和表面電荷，已被報道模仿天然酶的活性，即納米酶。

圖文導讀

合成與表征

作者采用球磨法制備催化劑，在實驗前，將球磨槽和鋼球刷在乙醇中進行超聲波處理，進一步清洗，然后在乙醇中以450 rpm進行2 h的球磨。重復清洗過程，直到洗出的乙醇無色為止。然后，在氬氣（99.999%，H₂O和O₂＜0.5 ppm）的保護下，將石墨（99.8%，Alfa Aesar）和鋼球（直徑1-1.3 cm）放入手套箱中的清潔鋼磨槽中。

以450 rpm研磨20 h，得到石墨烯納米片。將所得石墨烯納米片（0.86 g）與2 g酞菁鐵（FePc，97%，Aladdin）和鋼球（直徑1-1.3 cm）混合，將其在450 rpm下進一步球磨20 h，所得催化劑表示為FeN₄?G-K，表現出2.1 wt%的Fe負載量、24.5 wt%的K負載量和6.9 wt%的Na負載量。

圖1. FeN₄?G-K的合成示意圖

圖2. FeN₄?G-K的形貌表征

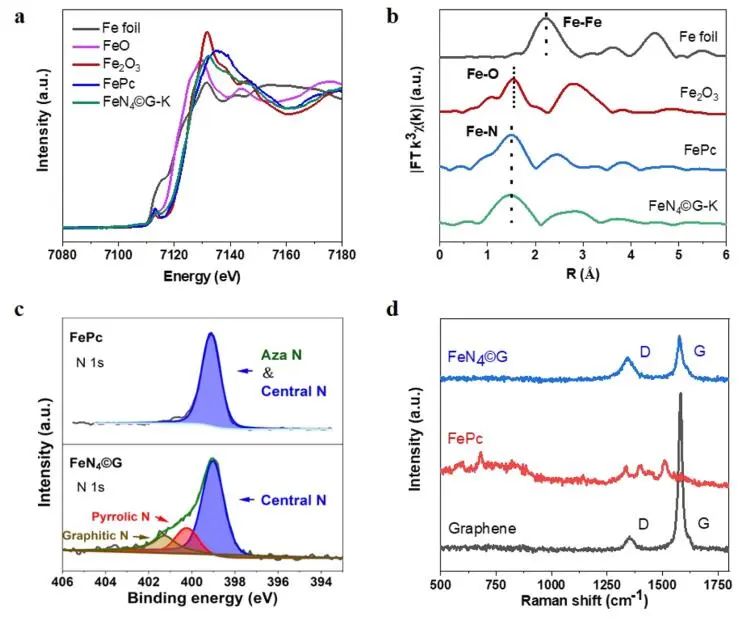

圖3. FeN₄?G-K的組分表征

催化性能

在進料量為25% N₂-75% H₂，質量時空速（WHSV）為30 L g_c^?1 h^?1的條件下，作者研究了FeN₄?G-K的催化行為。在大氣壓和150-190 ℃下，FeN₄?G-K活躍的，在150 ℃時，NH₃的生成速率為1.1 μmol_NH3 g_c^?1 h^?1，在190 ℃時，NH₃的生成速率增加了一個數量級，達到10.3 μmol_NH3 g_c^?1 h^?1。同時，FeN₄?G-K比已報道的Fe NPs催化劑Fe-K/C的活性高得多。此外，FeN₄?G-K在0.1 MPa、170 ℃條件下反應48 h時表現得相當穩定。

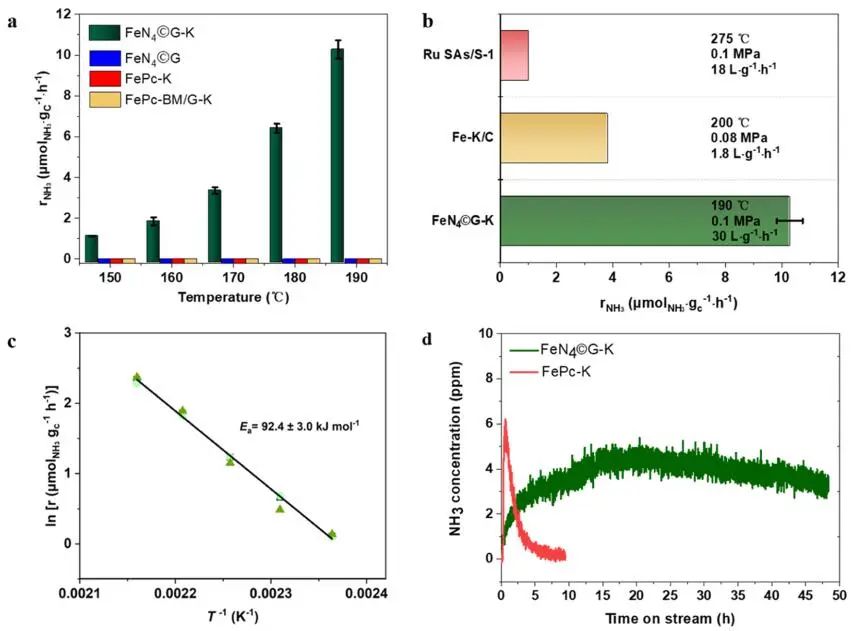

圖4. FeN₄?G-K的催化性能

理論研究

為了解FeN₄?GK的活性位點，作者通過在線TOF-MS監測其活性位點。在75 ℃時檢測到NH₃，表明FePc結構內N鍵不穩定，而NH₃在FeN₄?G-K上直到130 °C才出現，表明FeN₄?G-K的結構更加穩定。對比FePc，FeN₄?G中Fe-N的電子共振能量更低，表明FeN₄?G中Fe與N之間的鍵合更強。對比N₂-FeN₃?G-K，N₂-FeN3?G-K的Fe 3d和相關束縛態N 2p軌道之間的電子共振量更大，能級更低，表明K促進的Fe單原子位點與吸附的N₂*之間的相互作用更強。

此外，在FeN₃?G-K上合成氨的密度泛函理論（DFT）計算表明，在FeN₃?G-K上的吸附能比在FeN₃?G上的吸附能增加1.09 eV，對N₂*的吸附增強。同時，FeN₃?G-K上的N₂H₂*和NH*的自由能比FeN₃?G上的低。速率決定步驟（RDS）是N₂*的加氫反應，能壘為2.12 eV。作者還計算出FeN₃轉化為FeN₂和NH₃的自由能圖為4.86 eV，表明FeN₃幾乎不向FeN₂轉變，FeN₃是相當穩定的。

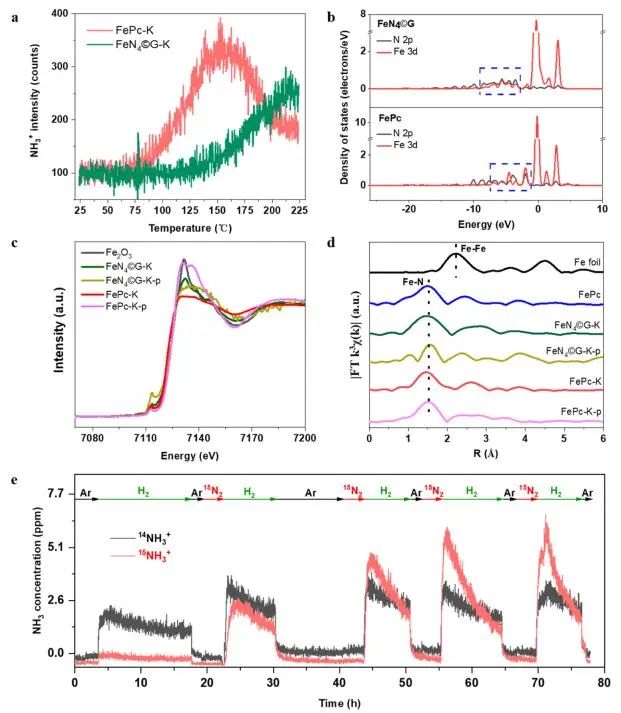

圖5. FeN₄?G-K的組分測定

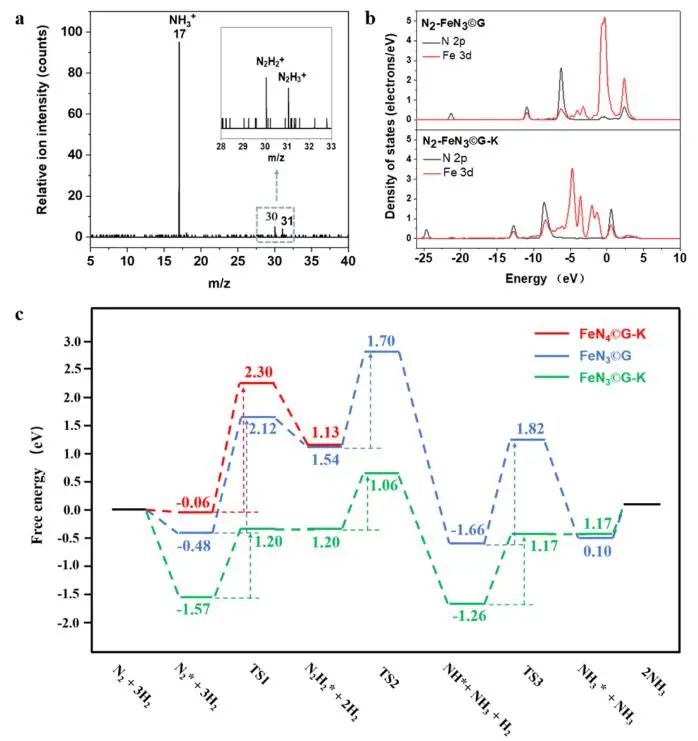

圖6. DFT計算

文獻信息

Iron-Single Sites Confined by Graphene Lattice for Ammonia Synthesis under Mild Conditions. ACS Catal., 2023, DOI: 10.1021/acscatal.3c03108.

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/01/42a84eef68/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

包信和院士/潘秀蓮，最新ACS Catalysis！溫和條件下合成氨！

相關推薦
