丁香花免费高清视频在线观看,国产成人久久777777,我夫妻俩和朋友夫妻自驾游

北化工莊仲濱/朱威Nano Research：雜原子配位的Ag單原子催化劑用于ORR

北京化工大學莊仲濱、朱威等人報道合成雜原子配位的Ag基單原子催化劑Ag₁-h-NPClSC用于電化學ORR，實驗結果顯示通過操縱 Ag 中心的配位環境，ORR 的性能顯著提高。Ag₁-h-NPClSC催化的ORR的半波電位為0.896 V，并在0.85 V 時顯示出高周轉頻率 (TOF) (5.9 s^-1)，高于先前報道的Ag基催化劑和商業 Pt/C。以Ag₁-h-NPClSC為空氣電極，制備峰值功率密度為270 mW·cm^-2的鋅空氣電池。

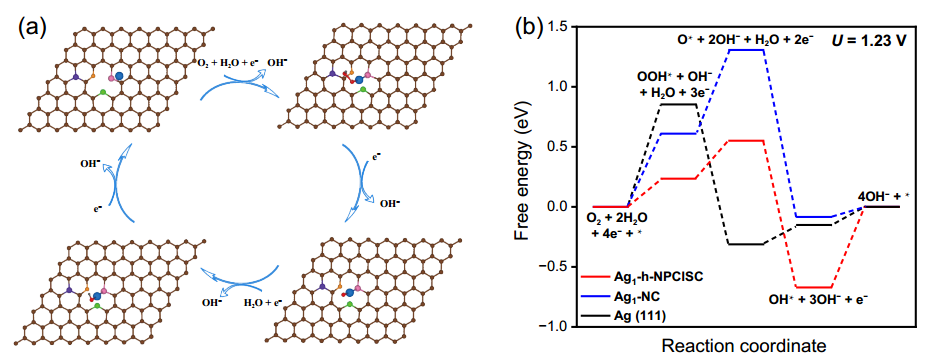

DFT計算研究探索Ag基催化劑的配位環境與ORR性能之間的關系。基于EXAFS 光譜數據，構建Ag₁-NC 和Ag₁-h-NPClSC 單原子結構模型，Ag（111）晶面用于模擬Ag納米顆粒。基于RRDE數據，即H₂O是最終產物，表明4 e^–轉移過程，并且OOH*、O* 和OH* 是反應的中間體。計算在 1.23V 平衡電位下不同Ag基催化劑的自由能。

在Ag（111）表面，ORR反應第一步，即OOH*物種的形成，表現出很強的吸熱特征，是該反應的速率決定步驟（RDS），反應能壘高達0.85 eV，而在 Ag 基 SAC 上，Ag₁-NC 和 Ag₁-h-NPClSC 形成 OOH* 的能壘顯著降低至 0.61 和 0.24 eV。原因可能是由于電負性配位環境導致 SAC 的 Ag 中心帶正電荷，從而增強與氧的結合能力。

對于 Ag₁-h-NPClSC，在反應的限速步驟顯示出最低的能壘（0.24 eV），來自 N、P 和 Cl 提供的特殊配位環境。由于第一步的能壘降低，OOH* 的形成不再是 SAC 的 RDS。對于 Ag₁-NC， RDS為反應的第二步，即*O的形成，能壘為 0.70 eV。對于 Ag₁-h-NPClSC，RDS 被認為是 OH 解吸的最后一步，其能壘為 0.67 eV。對比這三種催化劑，Ag₁-h-NPClSC對RDS的能壘最低，因此具有最高的ORR活性。DFT計算證明，通過調整Ag配位環境，可以優化ORR中間體的吸附能，進一步降低RDS的能壘，從而有效提高ORR催化活性。

Rui Sui, Xuejiang Zhang et al. Silver based single atom catalyst with heteroatom coordination environment as high performance oxygen reduction reaction catalyst. Nano Research. 2022

https://doi.org/10.1007/s12274-022-4499-8

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/01/a8381ab03f/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

北化工莊仲濱/朱威Nano Research：雜原子配位的Ag單原子催化劑用于ORR

相關推薦
