麻豆精产国品一二三产品潘甜甜,白嫩娇妻被交换经过,武松叼着潘金莲奶头的是谁扮演的

婁陽ACS Catalysis：二維 1T-MoS2邊緣位點促進馬來酸酐選擇性加氫

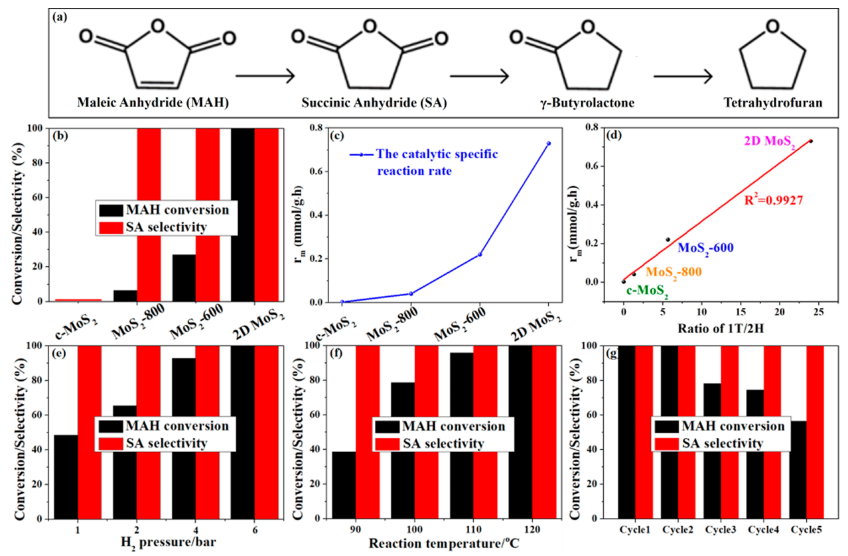

江南大學婁陽等人課題組報道二維 MoS₂ 用于非均相選擇性加氫馬來酸酐 (MAH)，一個工業(yè)上重要的加氫反應， MoS₂展現(xiàn)出優(yōu)異的催化性能，催化活性達到100%，并且產物琥珀酸酐 (SA)的選擇性高達100%。比反應速率隨著 1T 相 MoS₂的比例增加而線性增加，證實1T-MoS₂ 對 MAH 到 SA 的優(yōu)異本征活性。1T-MoS₂ 的氧化 Mo 邊緣上的富電子 Mo 位點形成袋狀活性位點（HO-Mo-S-Mo-S-Mo-OH），由于空間效應限制MAH 吸附模式，并進一步促進1T-MoS₂ 中 Mo⁴⁺ 的巡游電子導致 H₂ 活化。

DFT計算研究 MAH 在二維 MoS₂ 納米片和 c-MoS₂ 催化劑上的選擇性加氫機理。由于在 2D MoS₂ 的氧化邊緣存在懸空氧 (O-Mo) 構型，因此，二維 MoS₂ 納米片由具有 O 空位邊緣的 Mo 封端 1T-MoS₂ 建模，形成具有口袋狀幾何結構的活性中心（O-Mo-S-Mo-S-Mo-O）；c-MoS₂ 由厚納米片組成，因此，c-MoS₂ 催化劑由具有三層結構的塊狀 2H-MoS₂ 建模。

緊接著，DFT計算二維 MoS₂ 納米片MAH 選擇性加氫的反應機理。MAH 氫化成 SA 包含五個步驟。在二維 MoS₂邊緣具有袋狀結構的 Mo 位點（氧空位）對 MAH 的吸附模式具有獨特的空間限制效應，顯著增強MAH 向SA理想產物的選擇性轉化。HO-Mo-S-Mo-S-Mo-OH 構型的兩個 Mo (O) 原子之間的距離為 6.0 ?，OH 和 Mo 的 H 之間的高度為 2.5 ?，而 MAH 分子的分子長度和寬度分別為 4.5 和 3.2 ?。

因此，只有MAH以頂部模式吸附在 MoS₂ 邊緣的袋狀 Mo 活性位點（O 空位位點）上，MAH 的 C=C 鍵和暴露的 Mo 位點之間具有適當?shù)木嚯x（2.35 ?），其能量變化為-2.13 eV的。然后，H₂ 以 -0.54 eV 的能量變化吸附在同一 Mo 位點。之后，H₂ 解離，產生的一個 H 原子隨后轉移到 MAH 分子中，形成氫化的 MAH 中間體（*MAHH），其能量變化為 0.64 eV，能壘為 1.02 eV；然后，H₂ 的第二個 H 原子轉移到 *MAHH 中，形成一個吸附的 SA 分子，其能量變化為 0.65 eV，能壘為 1.28 eV；最后，SA 分子從 Mo 位點解吸，能量變化為 -0.33 eV。以上結果表明MAH催化加氫中的最大能壘為 1.28 eV，表明反應途徑在能量上是有利的；該能壘對應于H₂解離步驟和第一個H原子轉移到吸附的MAH中，表明H₂解離是該反應的限速步驟。

DFT進一步計算c-MoS₂催化MAH加氫機理。c-MoS₂具有較差的H₂活化能力，H₂ 在 c-MoS₂ 上的吸附的能量變化為0.07 eV，表明 H₂ 難以有效地吸附在 c-MoS₂ 表面；與此同時，H₂ 的解離的反應勢壘高達2.34 eV，表明 c-MoS₂ 不具備活化H₂的能力。

Yi Zhao, Kuan Chang, et al. Noble Metal-Free 2D 1T-MoS2 Edge Sites Boosting Selective Hydrogenation of Maleic Anhydride. ACS Catal. 2022, 12, 8986?8994

https://doi.org/10.1021/acscatal.2c02122

原創(chuàng)文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/01/f8759e0fb1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

婁陽ACS Catalysis：二維 1T-MoS2邊緣位點促進馬來酸酐選擇性加氫

相關推薦
