校园春色另类小说,亚洲最大激情中文字幕,亲爱的好想亲不面

具有大量未配位表面原子和明顯晶格畸變的二維非層狀材料(2DNLM)在催化/電催化應用中顯示出巨大的潛力，但其可控合成仍然具有挑戰性。

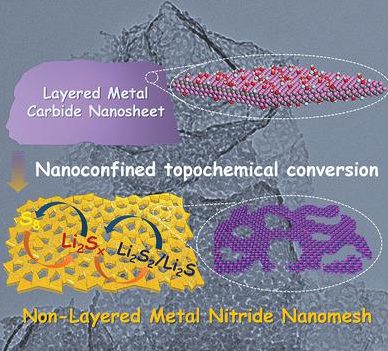

澳大利亞昆士蘭大學王連洲、Bin Luo等人采用合理設計的納米限制拓撲化學轉換策略制備了一種新型超薄碳包裹氮化鈦納米網（TiN NM@C）。

具有分布良好的孔的超薄二維幾何形狀為TiN NM@C提供了大量暴露的活性位點和快速的電荷轉移，從而導致了出色的電催化性能，可以解決鋰硫電池（LSB）中緩慢的硫氧化還原動力學問題。

實驗顯示，采用TiN NM@C電催化劑的LSB具有出色的倍率性能（10 C時為304 mAh g^-1）。更令人印象深刻的是，具有7.3 mg cm^-2高硫負載量的LSB自支撐電極，在6.1 mA cm^-2高電流密度下顯示出5.6 mAh cm^-2的高峰面積容量。

這項工作為具有令人印象深刻的LSB電催化以及其他能量轉換和存儲技術的 2DNLM的簡便和可控制造提供了新的途徑。

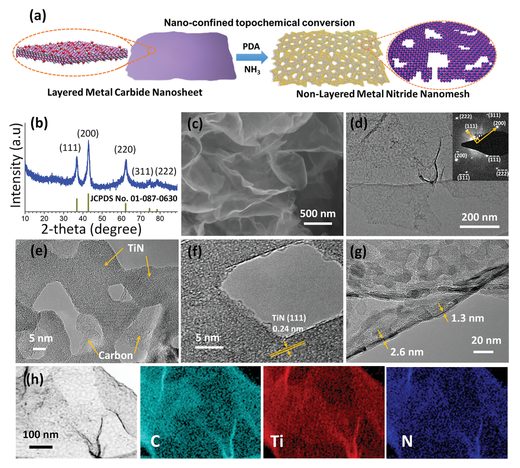

圖1 制備及表征

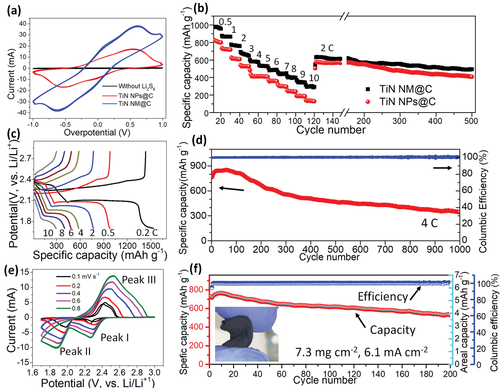

圖2 電化學性能

Nanoconfined Topochemical Conversion from MXene to Ultrathin Non-Layered TiN Nanomesh toward Superior Electrocatalysts for Lithium-Sulfur Batteries. Small 2021. DOI: 10.1002/smll.202101360

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/37f52e1595/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王連洲等Small：基于超薄非層狀 TiN 納米網的先進電催化劑助力鋰硫電池

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

王連洲等Small：基于超薄非層狀 TiN 納米網的先進電催化劑助力鋰硫電池

相關推薦
