五月花电影,色欲av无码一区二区三区,国内年轻的女rapper

【MS論文精讀】DFT+AIMD計算界面能和GSFE曲線，研究界面熱力學和動力學穩定性

研究背景

界面穩定性對用于超高溫應用的雙相Ir/Ir₃X材料至關重要。盡管如此，人們對這一性質的認識和理解比較匱乏。近日，西安交通大學李燁飛、王怡然等人通過DFT和AIMD方法計算了界面能和廣義層錯能（GSFE）曲線，以研究六個Ir/Ir₃X界面的熱力學和動力學穩定性。

計算方法和模型結構

作者將表面能和界面能分別在0K下用第一性原理和2000K下用AIMD方法計算，考慮到計算成本，作者僅在0K時計算GSFE。在Perdew–Burke–Ernzerhof（PBE）廣義梯度近似（GGA）的約束下，作者使用投影增強波（PAW）方法和利用CASTEP進行總能量計算，而離子和電子之間的相互作用用超軟贗勢來描述。

作者使用截止能量為600 eV的電子波函數的平面波基組，以及利用Monkhorst–Pack方案對第一布里淵區進行數值積分，相應的網格為0.03?^?1。同時，自洽計算的標準被設置為1meV/atom。為了獲得有限溫度下的表面能和界面能，作者在2000K下對體相、表面和界面結構進行了AIMD模擬，并選擇了400 eV的平面波截止能量，以及使晶格以1fs的時間步長弛豫2ps，使其在2000K下的NPT系綜下達到平衡。

【MS論文精讀】DFT+AIMD計算界面能和GSFE曲線，研究界面熱力學和動力學穩定性

圖1. 模型結構

作者首先對大塊Ir和六種Ir₃X合金進行了幾何優化，然后將平衡態結構擴展到超胞。作者選擇低指數緊密堆積表面（111）來研究表面和界面性質，因為它是FCC（Ir）和L1₂（Ir₃X）材料中的優先解理面。該模型在X軸和Y軸方向上采用周期性邊界條件，并且每層中具有八個原子，其中對于Ir表面為八個Ir原子，而對于Ir₃X表面為六個Ir原子和2X原子。作者在Z軸方向上插入15?的真空層，以避免兩個自由面之間的相互作用。

此外，作者通過測試確定了平板模型的層數，以確保計算的準確性和效率。對于界面，作者在FCCIr（111）/L1₂-Ir₃X（111）界面中考慮了FCC中空配位界面結構，并且將堆疊序列設置為ABCABCA（Ir側）|BCABCAB（Ir₃X側）。

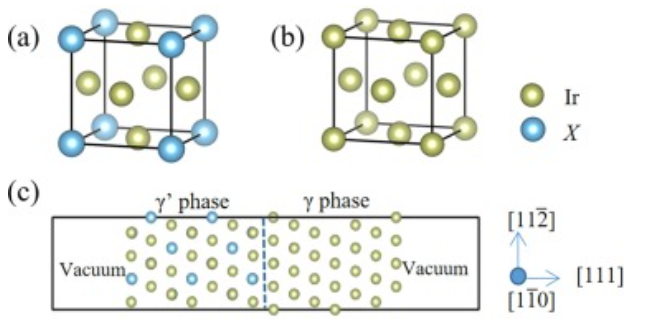

作者將晶格常數設為兩相的平均值，以避免由兩相之間不同的晶格常數引起的應變。圖1（a）和（b）是L1₂-Ir₃X和FCC Ir結構，而圖1c是用于計算的界面模型，其中虛線表示界面。

結果與討論

圖2. 表面能

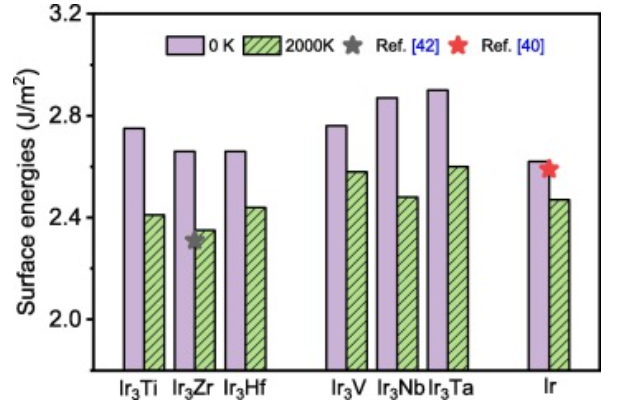

如圖2所示，Ir₃Zr（111）和Ir₃Hf（111）的表面能低于其他Ir₃X表面的表面能，表明它們在0K下是最穩定的表面，其次是Ir₃Ti（111）表面。此外，Ir₃Ta（11 1）在0K和2000K下都具有最高的表面能，這意味著它是最活躍的界面結構。

總體而言，所有Ir₃X（111）表面的表面能在溫度升高到2000 K后都會降低，這是因為振動的原子越多，在高溫下的內聚力結合行為就越弱。

圖3. 界面能

從圖3中可以看出，在0 K和2000 K時，Ir/Ir₃Ti、Ir/Ir₃HF和Ir/Ir₃Zr界面比Ir/Ir₃V、Ir/Ir₃Nb和Ir/Ir₃Ta界面更穩定，表明添加IVB合金元素（Ti、HF和Zr）會導致Ir中的界面結構比三種VB元素（V、Nb和Ta）中的界面結構更穩定。

圖4. 差分電荷密度

圖5. 比例關系

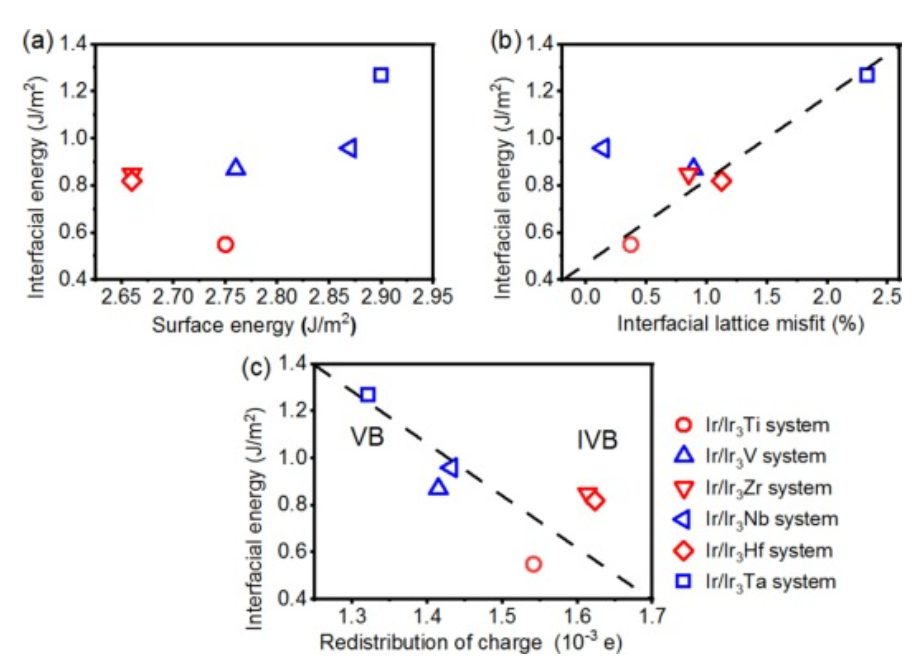

為了說明含有IVB和VB元素界面之間的差異，圖5中Ti、Hf和Zr元素的界面用藍色標記，而V、Nb和Ta元素的界面則用紅色標記。如圖5（a）所示，更活躍的Ir₃V（111）、Ir₃Nb（111）和Ir₃Ta（111）表面并沒有形成更穩定的Ir/Ir₃X界面。而圖5（b）中的Ir/Ir₃Ti（Ir/Ir₃Hf）界面表現出比Ir/Ir₃V（Ir/Ir₃Ta）界面更小的晶格失配，并表現出更好的界面穩定性。

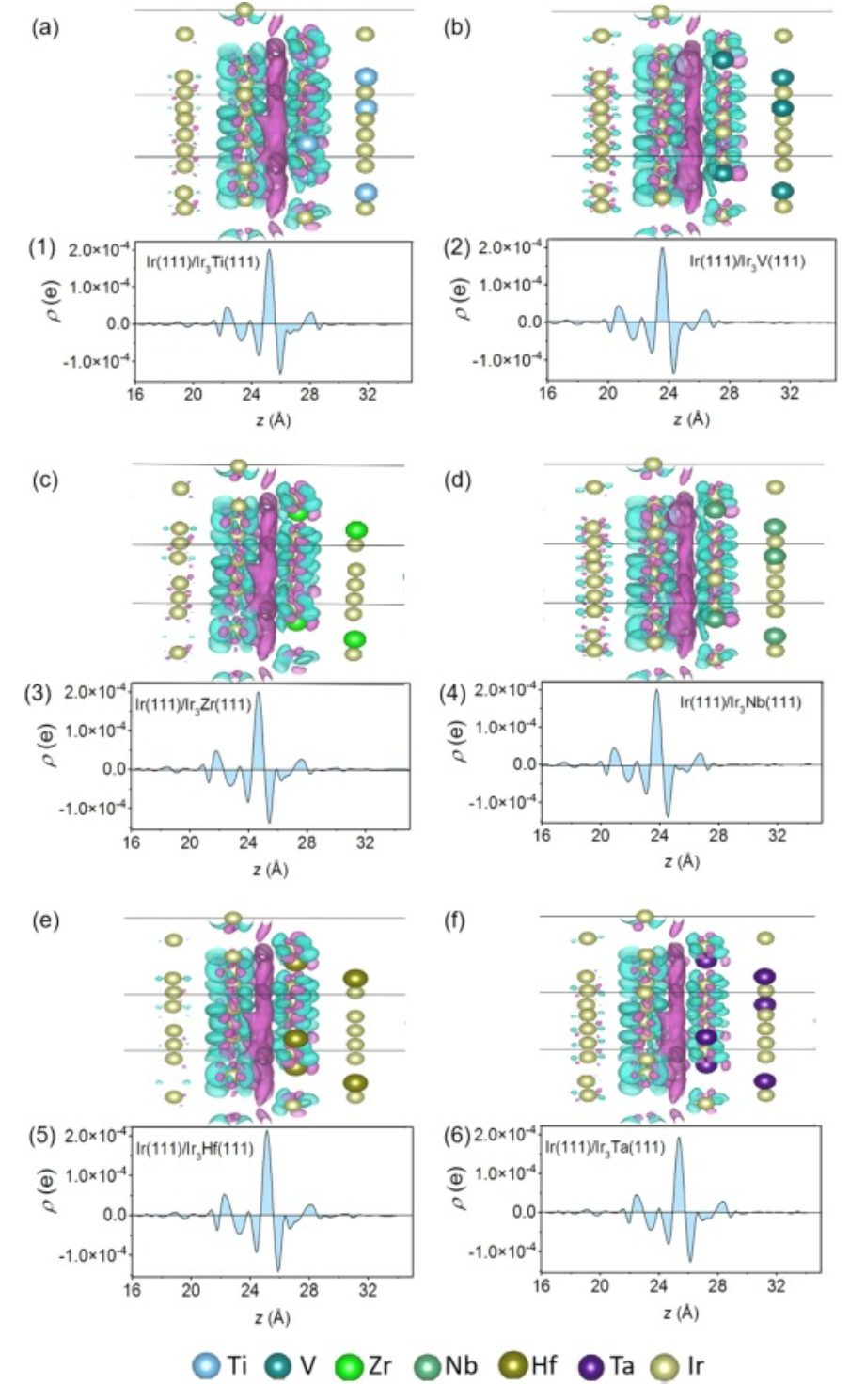

這表明，由于相間邊界處的晶格畸變導致了界面的不穩定性。然而，并非所有含IVB元素的界面都具有較小的晶格失配，其中Ir/Ir₃Zr和Ir/Ir₃Nb就是例外。此外，作者還研究了界面電子相互作用因子，該因子表示為當兩個表面形成界面時發生的電荷再分配。六個Ir/Ir₃X界面的電荷密度差（CDD）如圖4所示，粉紅色區域表示電荷損失并對應于PTCDD曲線上的正值，而藍色區域表示電荷損耗并對應于曲線上的負值。電荷再分配的增加伴隨著曲線中絕對值的增加。

圖4中的CDD和PTCDD曲線表明電荷再分配集中在兩個原子層內的界面處。通過比較界面中CDD的等效表面，可以發現含有Ti、V或Zr元素的界面比含有Nb、Hf或Ta元素的界面表現出更多的電荷再分配。

六種Ir/Ir₃X結構的界面能作為電荷再分配的函數如圖5所示，兩者之間存在明顯的負相關性。在Ir和Ir₃Ta之間的電荷再分配最小的情況下，形成了最不穩定的界面結構。而對于相同周期的元素，與含有V/Nb/Ta元素的界面相比，含有Ti/Hf/Zr元素的界面明顯具有更多的電荷再分配，并具有更好的界面穩定性。總體而言，較小的晶格畸變和更多的電荷再分配可以形成更穩定的界面結構，如Ir–Ir3（Ti/Hf/Zr）。

圖6. 層錯能量曲線

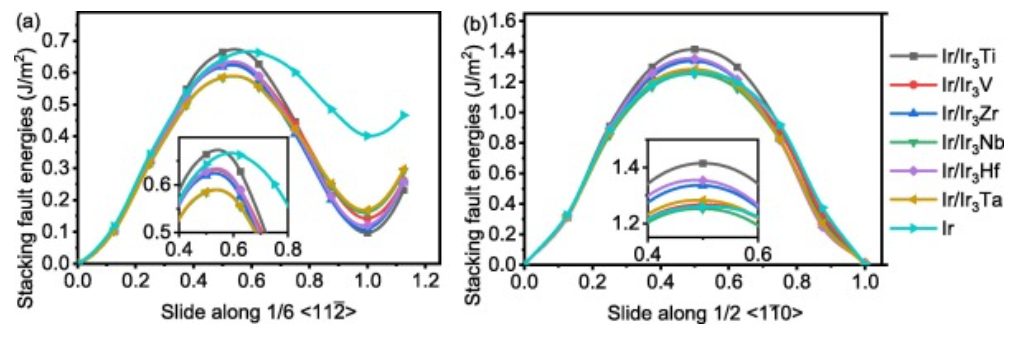

在圖6中，對于每個完美的晶體，當兩個界面原子平面彼此滑過時，滑移平面的單位面積能量增加，然后發現峰值位于μ/b≈0.6處，該峰值對應于不穩定的堆垛層錯能（γ_us）。隨后，能量降低到與本征堆垛層錯能量（γ_is）相對應的最小值，并且結構達到相對穩定的構型。如圖6所示。

對于最有可能的（111）滑移系統，不同界面系統的γ_us值的降序是Ir/Ir₃Ti>Ir/Ir>Ir/Ir₃Hf>Ir/Ir₃V>Ir/If₃Zr>Ir/Ir₃Ta>Ir/Il₃Nb，及大多數第二相的引入降低了銥基質的GSFE。盡管較低的GSFE值降低了界面的動力學穩定性，但同時也降低了Ir材料中由交叉滑移引起的脆性斷裂的概率。

當比較包含相同周期元素的界面時，可以發現界面GSFE值如下：Ir/Ir₃Ti>Ir/Ir₃V，Ir/Ir₃Zr>Ir/Ir₃Nb，以及Ir/Ir₃Hf>Ir/Il₃Ta。這表明VB元素（V、Nb和Ta）的加入提高了Ir基材料的塑性，而IVB元素（Ti、Zr和Hf）的加入改善了界面穩定性。

結論與展望

研究發現，Ir/Ir₃Ti在0K和2000K時具有最低的界面能，以及最高的不穩定層錯能，表明它是最穩定的界面。此外，含有IVB元素（Ti、Hf和Zr）的界面比含有VB元素（V、Nb和Ta）的界面更穩定。

通過分析表明，Ir/Ir₃X的界面能差異有助于界面晶格失配和界面處的電荷再分配，該工作為新型高溫雙相銥基合金的設計提供了理論指導。

文獻信息

Bai Xue et.al A comparative study on the stability of six Ir/Ir3X (X = Ti, V, Zr, Nb, Hf, Ta) interfaces by first-principle and AIMD calculations Applied Surface Science 2023

https://doi.org/10.1016/j.apsusc.2023.157502

點擊閱讀原文，報名計算培訓！

原創文章，作者：計算搬磚工程師，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/68fd32e0aa/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

【MS論文精讀】DFT+AIMD計算界面能和GSFE曲線，研究界面熱力學和動力學穩定性

相關推薦
