性之谷在线播放,久久人搡人人玩人妻精品,诱人的大乳奶3d

改善鈉離子電池中層狀氧化物電極性能的一種已知策略是用鋰部分取代過渡金屬。在脫鈉/嵌鈉過程中，鋰在穩定過程中的作用仍不清楚，值得更詳細地了解鋰作為替代元素的有益效果。

在此，德國于利希研究中心Payam Kaghazchi和柏林洪堡大學Philipp Adelhelm教授等人闡明了鋰對化合物Na_0.67Mn_0.6Ni_0.2Li_0.2O₂ (MNL)的有益作用。與電化學研究相結合，作者使用固態核磁共振，操作XRD和密度泛函理論(DFT)進行電子和原子結構的研究。

對于所合成的材料，Li位于鈉和過渡金屬氧化物(TMO)層中，脫鈉導致晶格內鋰離子的再分布。在充電過程中，Na層中的鋰離子首先遷移到 TMO層，然后在低Na含量下沿相反路徑回遷。

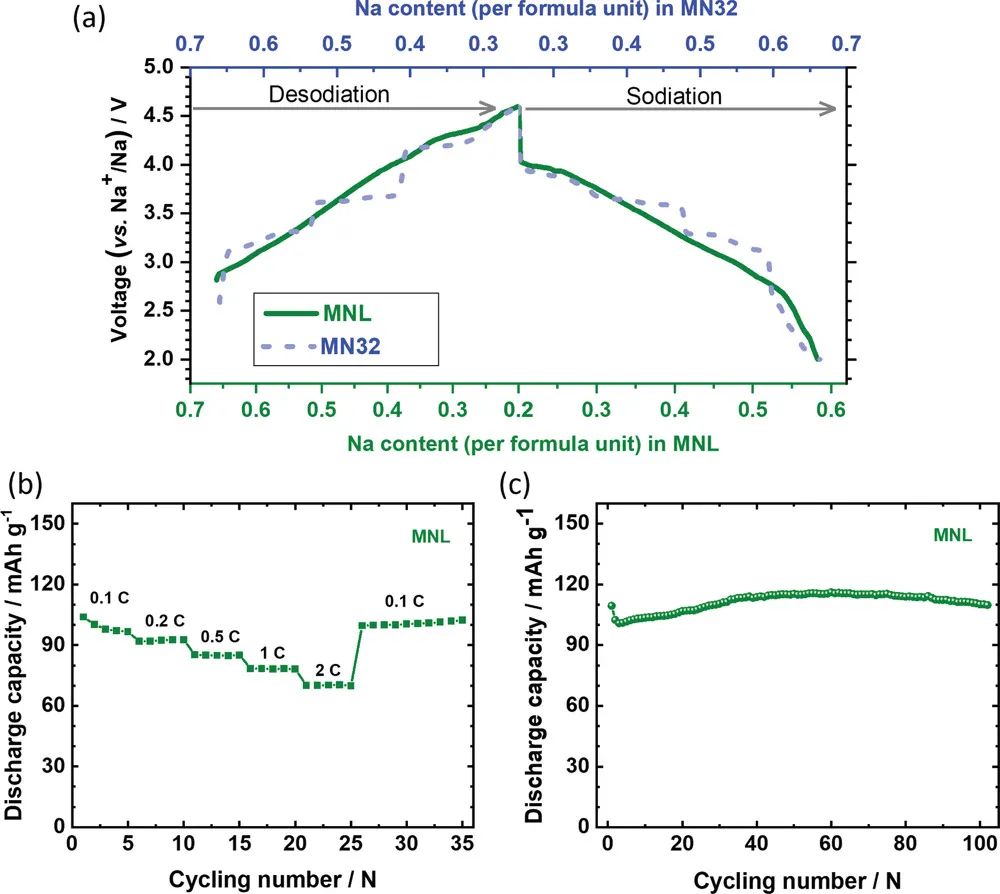

圖1. MNL電極的電化學特性

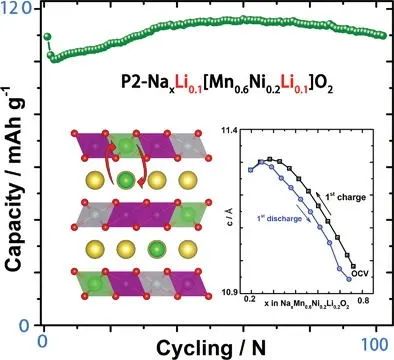

充放電過程中晶格參數變化不大，表明P2結構穩定。這導致了固溶體類型的存儲機制（傾斜電壓剖面），因此具有出色的循環壽命，100次循環后容量為 110 mAh g^-1。

相比之下，無鋰成分Na_0.67Mn_0.6Ni_0.4O₂和Na_0.67Mn_0.8Ni_0.2O₂顯示出相變和階梯電位分布。DFT結果表明，高容量主要來源于Ni³⁺/Ni⁴⁺和O^2-/O^2-δ的氧化還原過程，但也不能排除Mn⁴⁺/Mn⁵⁺對容量的貢獻。

圖2. DFT計算結果

Structural Aspects of P2-Type Na_0.67Mn_0.6Ni_0.2Li_0.2O₂ (MNL) Stabilization by Lithium Defects as a Cathode Material for Sodium-Ion Batteries. Advanced Functional Materials. 2021. DOI: 10.1002/adfm.202102939

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/a084cac0a5/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AFM: Li缺陷引起的P2型鈉離子電池正極材料的結構穩定性研究

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

AFM: Li缺陷引起的P2型鈉離子電池正極材料的結構穩定性研究

相關推薦
