欧美肥胖老太videos另类,蜜臀av性久久久久蜜臀aⅴ麻豆,x8x8拨牐拨牐x8免费视频8午夜

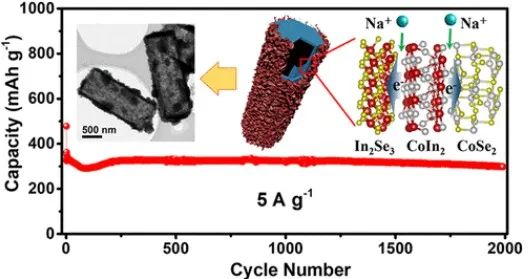

由于高理論容量，金屬硒化物被認為是一類有前景的鈉離子電池負極材料。然而，其固有的低電導率和離子導電性以及充放電過程中巨大的體積變化導致儲鈉能力較差，嚴重阻礙了其實際應用。

新加坡南洋理工大學顏清宇、電子科技大學陳俊松等人通過在銦基金屬-有機骨架MIL-68表面上生長鈷基沸石咪唑酯骨架ZIF-67，然后原位氣相硒化，制備了由In₂Se₃/CoIn₂/CoSe₂組成的In₂Se₃/CoSe₂空心納米棒，以用作鈉離子電池負極。

由于In₂Se₃和CoSe₂之間存在CoIn₂合金相，成功構建了由兩個合金/硒化物界面組成的異質結構，與只有兩個金屬硒化物的單一無CoIn₂界面相比，具有協同增強的導電性、Na擴散過程和結構穩定性。

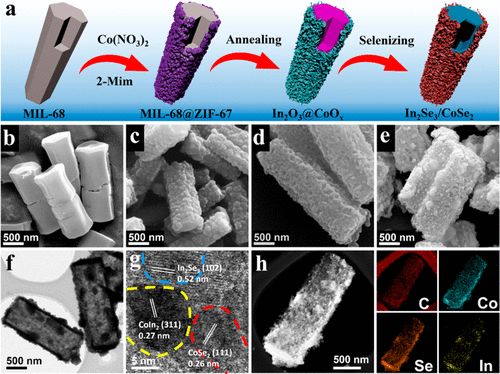

圖1 制備及表征

正如預期的那樣，這種納米結構在5和10 A g^-1下循環2000次后分別可獲得 297.5和205.5 mAh g^-1的高可逆容量，并且在甚至在20 A g^-1下仍具有371.6 mAh g^-1的優異倍率性能。

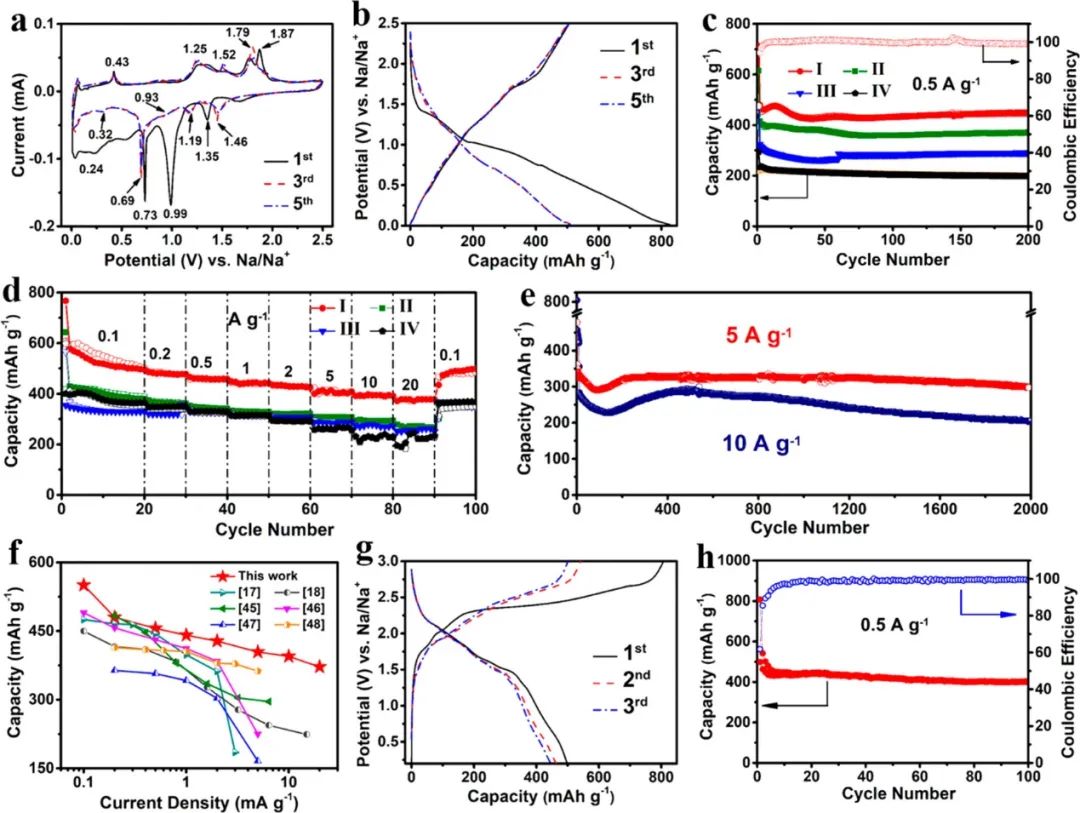

圖2 鈉離子電池性能

Bilateral Interfaces in In2Se3-CoIn2-CoSe2 Heterostructures for High-Rate Reversible Sodium Storage. ACS Nano 2021. DOI: 10.1021/acsnano.1c03056

原創文章，作者：科研小搬磚，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/03/cc5fdfc3f1/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看
