成果簡介

二維共軛金屬?有機框架（2D c-MOFs）是一種新型的晶體層狀導電材料，在電子學和自旋電子學中具有重要的應用前景。然而，目前的二維c-MOFs主要由有機平面配體制成，而由具有新的軌道結構和電子態的彎曲或扭曲配體構成的層狀二維c-MOFs仍不成熟。

在此，德國德累斯頓工業大學馮新亮院士，董人豪研究員，王智勇教授，聯合瑞典斯德哥爾摩大學的黃哲昊研究員和英國劍橋大學Henning Sirringhaus教授等人報道了一種基于氟化核扭曲六羥基六渺位六苯并蒄（HFcHBC）的銅兒茶酚酸波浪形的2D c-MOF（Cu₃(HFcHBC)₂）配體。結果顯示，所得到的薄膜是由長度高達~4μm的棒狀單晶組成的。通過高分辨率透射電子顯微鏡（HRTEM）和連續旋轉電子衍射（cRED）解析晶體結構，表明具有AA重疊疊加的波浪狀蜂窩晶格。根據理論計算，Cu₃(HFcHBC)₂被預測為金屬，而晶界較多的晶膜樣品在宏觀尺度上表現出明顯的半導體行為，具有明顯的熱激活電導率。

在分離的單晶器件上進行的溫度相關性的電導率測量確實證明了Cu₃(HFcHBC)₂的金屬性質，具有非常弱的熱激活輸運行為，室溫電導率達到了5.2 S cm^-1。此外，二維c-MOFs可以作為儲能的潛在電極材料，在5M LiCl水系電解液中顯示出良好的容量（163.3 F g^-1）和良好的循環性。本文的工作表明，使用扭曲配體的波浪形的2D c-MOF能夠進行固有的金屬輸運，這標志著用于電子和能源應用的新型導電MOFs的誕生！

相關文章以“Wavy Two-Dimensional Conjugated Metal-Organic Framework with Metallic Charge Transport”為題發表在J. Am. Chem. Soc.上。

研究背景

二維共軛金屬?有機框架（2D c-MOFs）作為一類新興的晶體電子和自旋電子材料，具有典型的范德瓦爾斯層堆疊結構，有利于在平面內和平面外方向上進行有效的電荷輸運，從而產生獨特的物理特性，如優異的電導率、可定制的帶隙和高載流子遷移率，這些特性使2D c-MOFs成為光電子、熱電、儲能和轉換的潛在候選材料。通常，2D c-MOFs是由π共軛有機配體通過方形平面MX₄鍵（M=金屬離子；X=O、NH和S），產生各種各樣的拓撲網絡，如六角形、蜂窩、籠目和正方形晶格。盡管如此，目前只有幾十個2D c-MOFs可用，其由平面共軛芳香烴衍生。

同時，非平面多環芳烴（PAHs），如冠環烯、環烴、琥珀烯和扭曲六羥基六渺位六苯并蒄（cHBC）具有不同于平面對應的扭曲拓撲，能夠在凹面和凸面上操縱軌道結構和電子狀態。凹凸面上的不對稱電荷分布可以作為供體和受體，從而促進超分子組件內的電子傳輸，產生獨特的物理性質，如分子內電荷轉移、熱激活延遲熒光和長壽命電荷分離態。此外，非平面構件的凹凸自互補性可以促進高度有序的堆積柱結構的形成，從而為單晶的合成提供了一條很有前途的途徑。最近，cHBC被引入到共價有機框架和2D c-MOFs中，它們產生了前所未有的波浪狀2D結構，偏離了標準石墨幾何結構。盡管近年來在這些獨特的波狀結構的合成方面取得了進展，但基于非平面多環芳烴配體的波浪狀2D c-MOFs的單晶結構和固有電荷輸運特性（半導體或金屬）仍然難以實現。

圖文導讀

原則上，配體的電子結構在決定2D c-MOFs的結晶度及其電荷輸運性質方面起著至關重要的作用。基于此，作者首先進行了DFT計算來評估2D c-MOFs的PAH配體核的設計。如圖1a，與平面三苯（TP，LUMO：-1.137eV）、冠狀烯（CN，LUMO：-1.607eV）和三苯乙烯（TN，LUMO：-1.852eV）相比，非平面cHBC電子密度降低（LUMO：-1.941eV）。為了進一步優化配體的電子結構，進一步研究了氟化cHBC（FcHBC）。此外，HFcHBC配體采用C_3v對稱，凹凸π面有利于長程有序π堆積，從而產生有效的層間電子耦合（圖1a）。另一方面，優化的能級排列和層間電子耦合促進了2D c-MOFs內良好的電荷輸運。在能級的DFT計算的指導下，合成了HFcHBC配體，用于構建一個波浪形狀的2Dc-MOF（圖1b）。

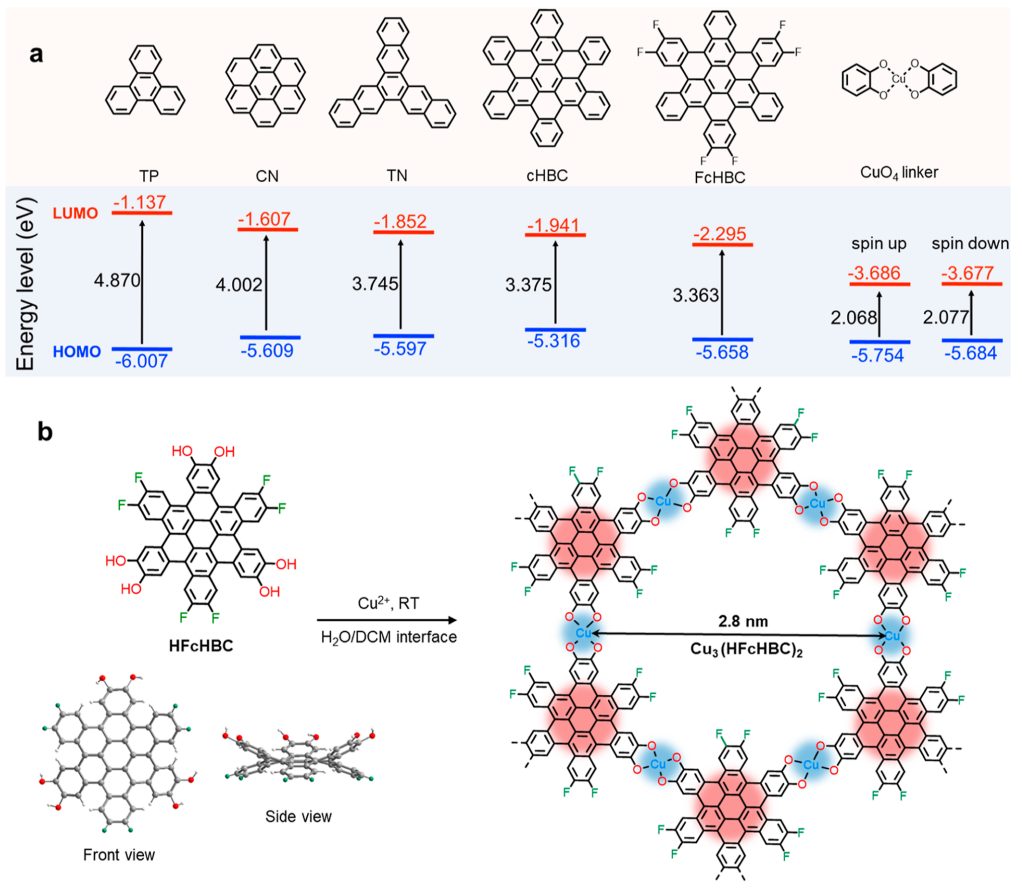

圖1. Cu₃(HFcHBC)₂的設計與合成

所得到的雙相混合物在室溫下保持3小時不受干擾，在水/DCM界面上的自發反應提供了一個連續的Cu₃(HFcHBC)₂薄膜，橫向面積為~28 cm²，光學顯微鏡（OM）圖像顯示了在Si/SiO₂襯底上的Cu₃(HFcHBC)₂薄膜的連續特征，SEM和AFM圖像表明，所得到的薄膜是由致密的棒狀晶體組成的（圖2a）。相比之下，面對DCM的薄膜由松散的棒狀晶體組成，長度從500 nm到4 μm不等。為了評估Cu₃(HFcHBC)₂的晶體結構，作者測量了采集的薄膜樣品的粉末x射線衍射（PXRD）。PXRD圖中的尖銳衍射證實了高結晶度，其中2θ為3.68、6.28和7.30°的峰分別為[100]、[110]和[200] （圖2b）。

為了解析精確的晶體結構，分離了棒狀Cu₃(HFcHBC)₂，通過乙醇超聲處理從薄膜樣品中獲得單晶，并進行HRTEM和cRED研究。此外，沿[001]方向拍攝的HRTEM圖像顯示了一個高度有序的蜂窩晶格，對應的快速傅里葉變換（FFT）圖與蜂窩晶格具有良好的一致性（圖2c），沿[110]方向的HRTEM圖像顯示配體排列不平行于二維平面，而是呈波浪狀結構（圖2d)，相鄰層之間的距離可清晰測量為~3.9 ?。

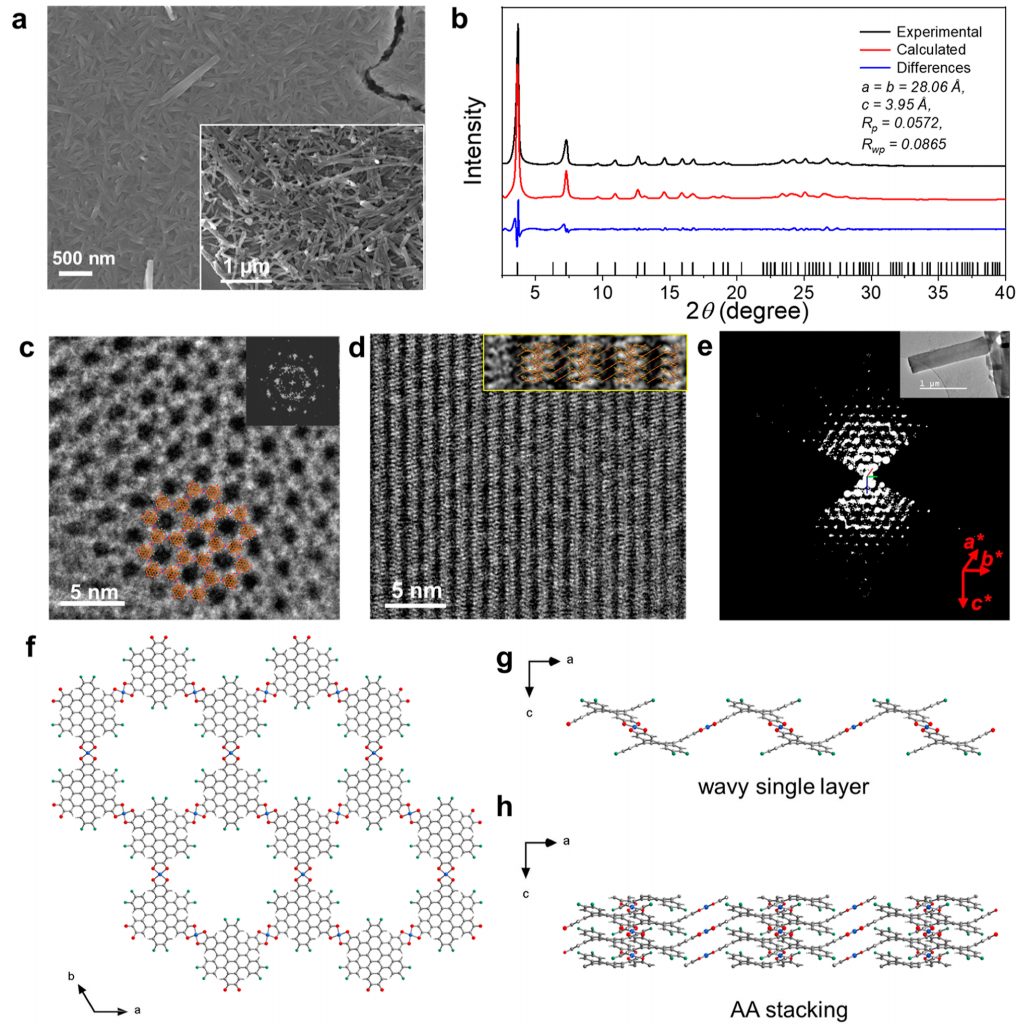

圖2：Cu₃(HFcHBC)₂結構模型的PXRD、HRTEM和cRED表征。

在建立的原子精度晶體結構的基礎上，作者利用DFT計算了Cu₃(HFcHBC)₂的電子帶結構和投影態密度（PDOS）。計算得到的單分子層Cu₃(HFcHBC)₂的表面電荷分布表明，π電子在波浪狀的二維框架上高度離域（圖3a）。電子能帶結構在K點處有一個狄拉克錐和兩個平帶，能帶廣泛分布在費米能級上，表明了固有的金屬行為（圖3b）。同時，配體和CuO₄能級的有利排列降低了二維平面內電荷輸運的能壘，AA-重疊的疊加結構也表現出分散的價帶和導帶，后者在Γ-K和Γ-A方向上都跨越了費米能級，寬帶色散約為0.2eV，支持其金屬行為（圖3c）。此外，在Cu₃(HFcHBC)₂中，其獨特的波狀結構使其能夠促進理想的AA堆積結構的形成，從而增強了層間的電子耦合。這些結果表明，在Cu₃(HFcHBC)₂中存在高度的平面內和平面外的π共軛，促進了有效的電荷輸運。

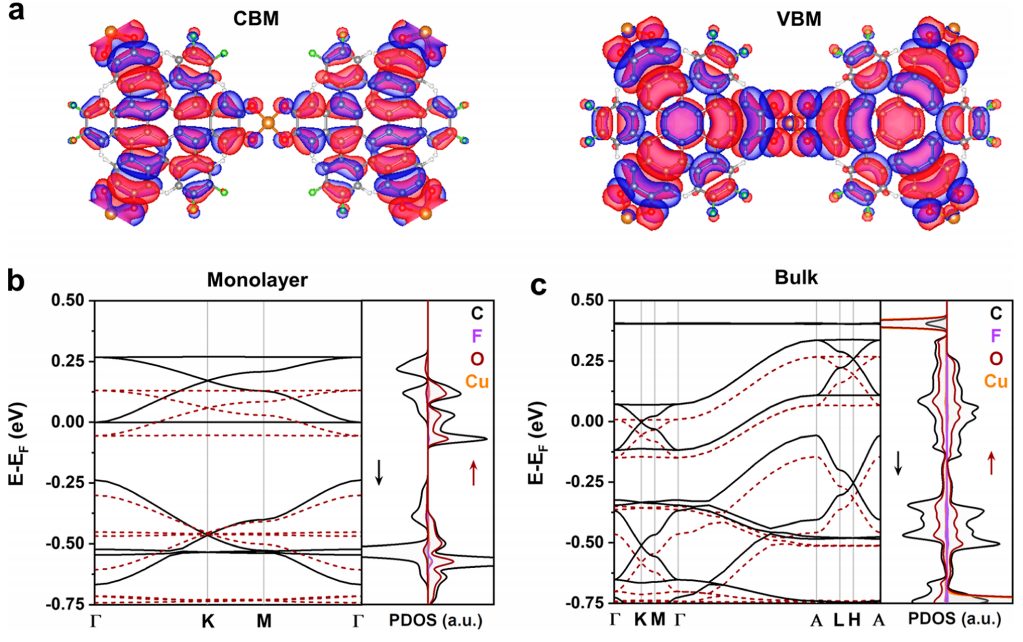

圖3：Cu₃(HFcHBC)₂的電子能帶結構。

Cu₃(HFcHBC)₂薄膜的UV?vis?NIR光譜在紅外區域（約1350 nm）附近有較寬的吸收帶,從NIR區域和Tauc圖開始，光帶隙估計為~0.71eV。通過電導率的測量，作者進一步探討了Cu₃(HFcHBC)₂的電子傳遞特性，其中在Si/SiO₂上的Cu₃(HFcHBC)₂薄膜在300 K下的電導率為0.037 S cm^-1（圖4a），這比沒有F的MOF樣品高出近2個數量級，說明引入F取代的好處。此外，為了揭示Cu₃(HFcHBC)₂的固有電子性質，作者對一個單晶進行了電學測量。在將單晶分離并轉移到Si/SiO₂基底上后，在超高真空下使用聚焦離子束（FIB）在四點探針測量幾何結構中構建Pt電接觸（圖4b），晶體和Pt線之間的電接觸被證實為歐姆接觸，這可以從不同電壓下的恒定電阻（線性I?V特性）得到證明。

為了驗證儲能性能，Cu₃(HFcHBC)₂在-0.6~0.8 V（vs Ag/AgCl）范圍內的兩對氧化還原峰，分別位于?0.2和0.3 V左右，表明電化學充放電過程中存在雙電子轉移過程。此外，Cu₃(HFcHBC)₂的恒流充電?放電（GCD）曲線顯示出兩個明顯的氧化還原平臺。根據GCD結果，作者在電流密度為0.5Ag^-1的情況下，Cu₃(HFcHBC)₂電極的最大重量電容可達到163.3 F g^-1，顯示了其在水系超級電容器和鋰電池中的潛在應用。同時，Cu₃(HFcHBC)₂也具有良好的長期循環穩定性，即使在5 A g^-1下進行5000次充放電循環，2D c-MOFs的容量保持率率仍可達到97.31%，庫侖效率接近100%。

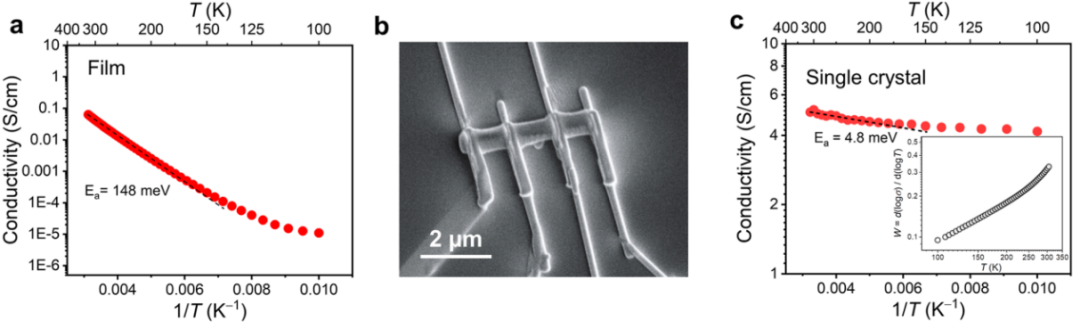

圖4：Cu₃(HFcHBC)₂薄膜和單晶的電荷傳輸特性。

綜上所述，本文合成了一種基于非平面HFcHBC配體的新型銅兒茶酚酸波浪形的2D c-MOF。得益于缺電子核和HFcHBC的扭曲幾何形狀，所得到的Cu₃(HFcHBC)₂表現出高結晶度，同時利用cRED和HRTEM進行單晶結構分析，Cu₃(HFcHBC)₂呈現AA重疊的波狀2D蜂窩晶格，HFcHBC節點由正平面CuO₄連接。單晶器件的電導率測量顯示了Cu₃(HFcHBC)₂的金屬性質，其室溫電導率為5.2 S cm^-1。本文的研究結果可能導致扭曲配體產生新的具有金屬電導率的波狀2D c-MOFs，新開發的基于cHBC的c-MOF將為電子和能源應用提供新的材料平臺。此外，準確理解波浪形2D c-MOF的結構?性質關系，可以為今后2D c-MOF的設計提供有價值的靈感和指導。

文獻信息

Wavy Two-Dimensional Conjugated Metal?Organic Framework with Metallic Charge Transport, J. Am. Chem. Soc. (2023). https://doi.org/10.1021/jacs.3c07682
