鐵磁材料具有永久磁矩，但它們大多是不能變形的固體。相比之下，鐵磁流體可以任意變形，但它們在室溫下往往處于順磁狀態，無外磁場時的總磁化強度為零。
?
近日，北京化工大學、美國麻省大學及日本東北大學的Thomas P. Russell（通訊作者）等發現，分散在油-水界面的單層磁鐵礦納米顆粒具有剩余磁化強度，而不是以通常的超順磁狀態出現。
?
研究發現，該鐵磁流體液滴具有可逆的順磁-鐵磁轉變行為，并具有一定的矯頑力和剩磁強度。
?
通過對單個磁化顆粒進行耦合或解耦，可以調控鐵磁流體的永磁強度，同時可以使鐵磁流體的液滴形狀反復改變，甚至可以把鐵磁流體液滴拉長為圓柱形。
?
在鐵磁流體液滴反復變形的過程中，單個磁化顆粒始終表現出不變的鐵磁行為。
?
通過施加外磁場，可以精確調控鐵磁流體液滴的平移和旋轉。
?
這項工作對能量耗散體系及可控液態體系具有啟發意義。
?
該工作以“Reconfigurable ferromagnetic liquid droplets”為標題于2019年7月19日發表在國際頂刊Science上。

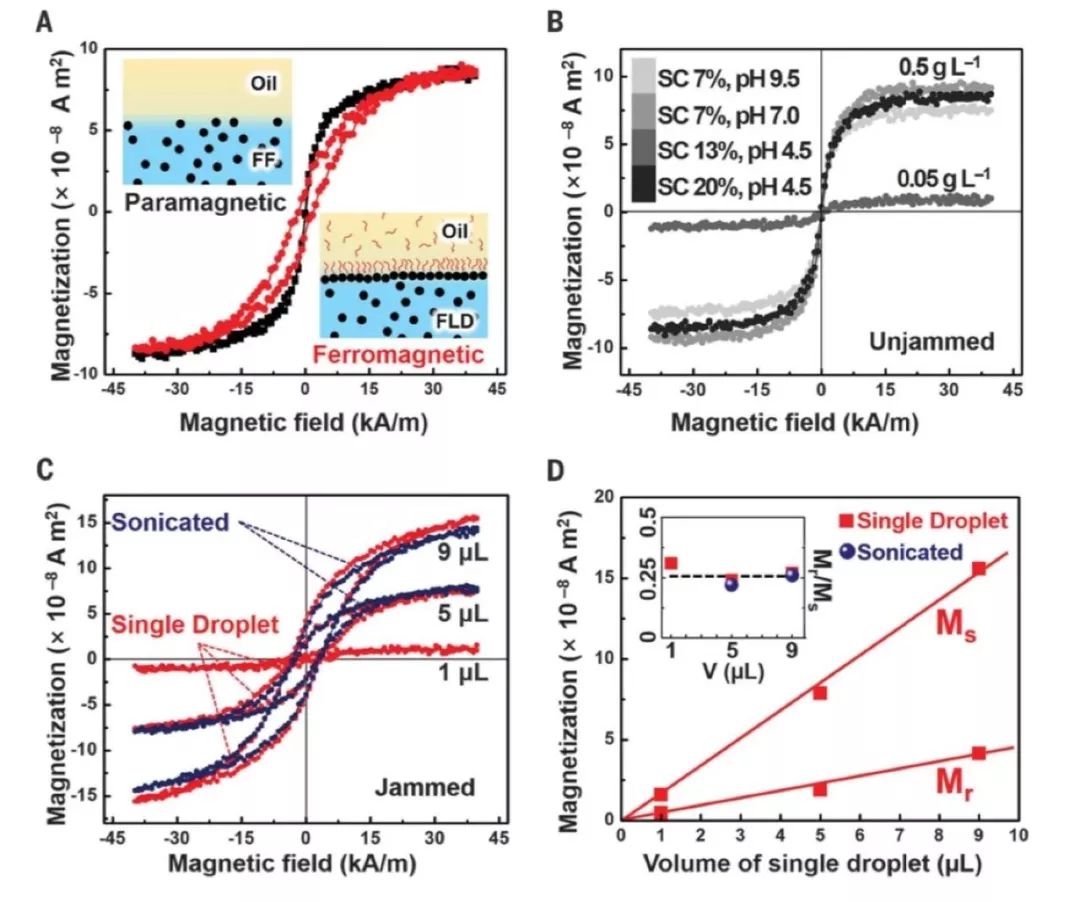

圖一、通過調控油–水界面上的磁性納米顆粒–表面活性劑復合物擁擠程度，可以使超順磁狀態的鐵磁流體轉變為鐵磁性液滴。

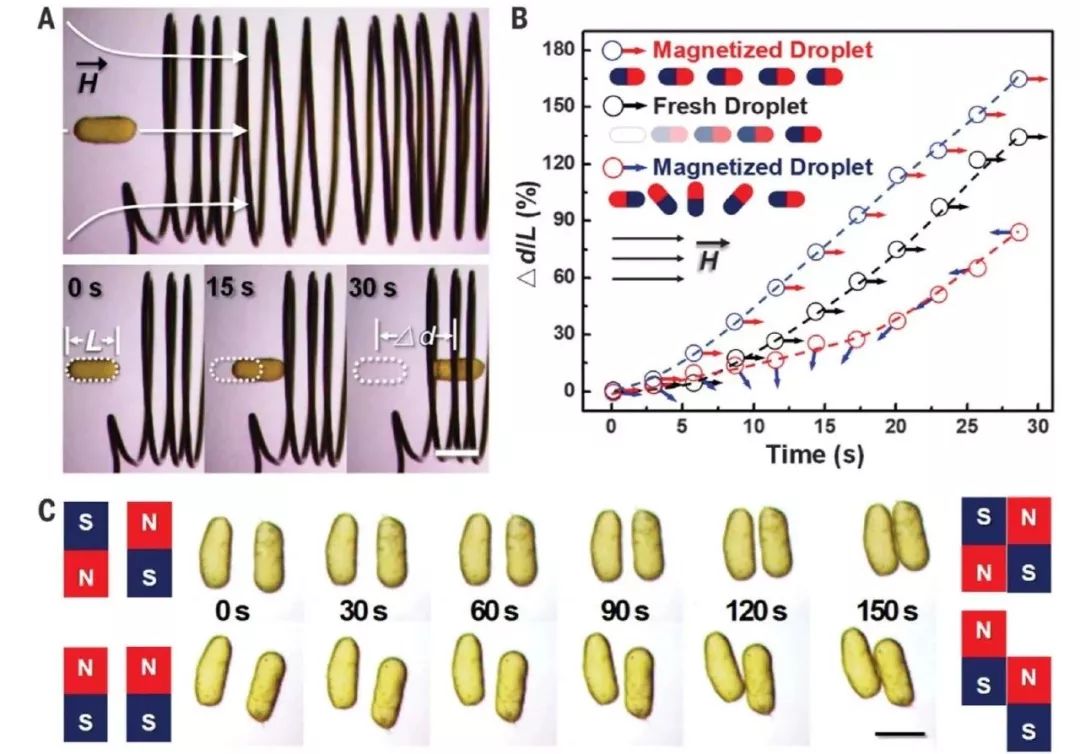

圖二、鐵磁性液滴的磁偶極相互作用

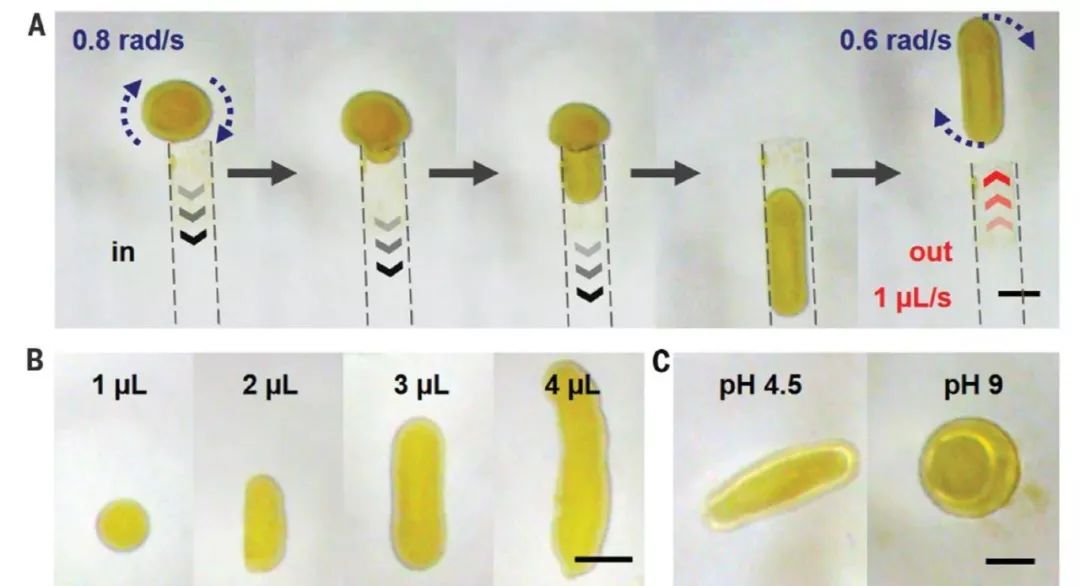

圖三、鐵磁性液滴的變形過程

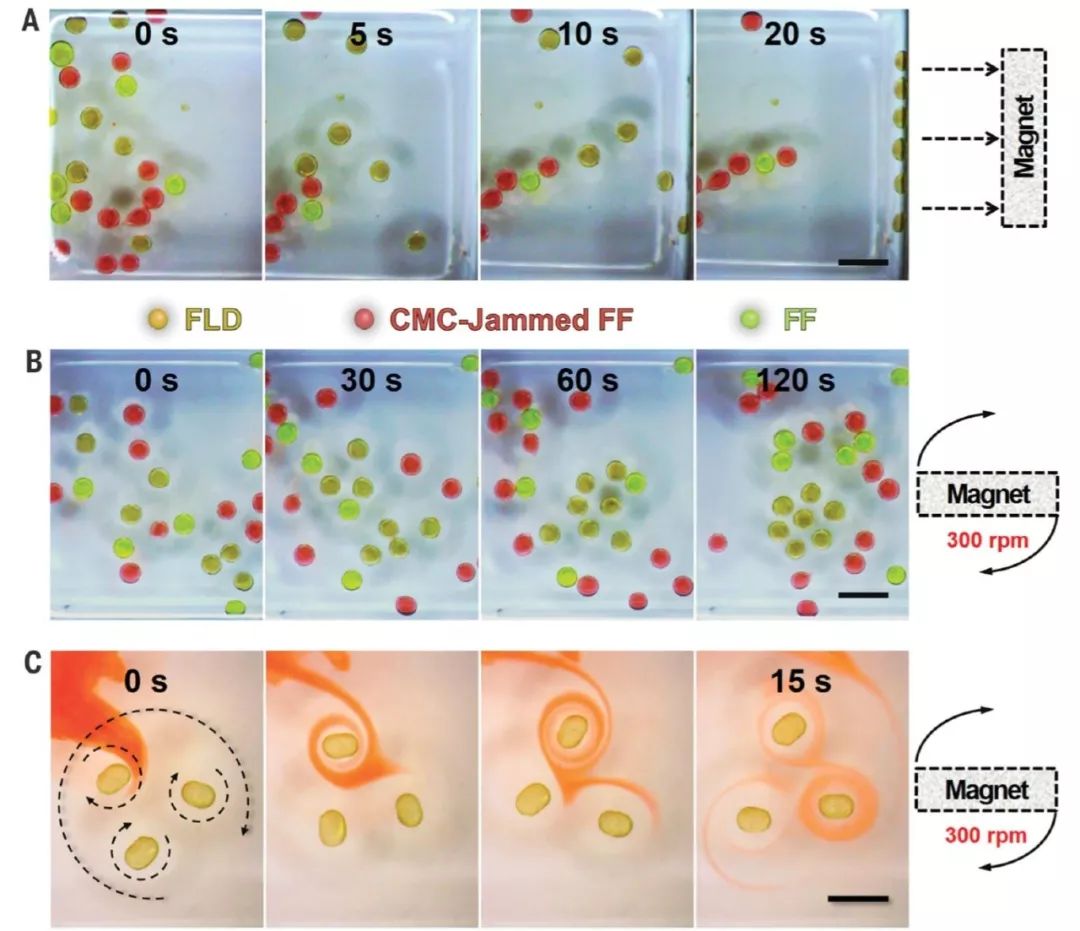

圖四、通過外加靜態磁場或旋轉磁場，實現對鐵磁性液滴的篩選。
Reconfigurable ferromagnetic liquiddroplets （Science, 2019, DOI:10.1126/science.aaw8719）
原創文章，作者：菜菜歐尼醬，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/09/2110018efd/
