能源危機和環境污染是當今世界最突出的兩大問題。氫氣作為一種潔凈、可再生的能量載體，攜有高的能量密度，具有廣闊的應用前景。一方面，電催化分解水制氫具有清潔、高效的特點，是最近數十年的研究熱點之一；另一方面，工業電解鹽水以制取燒堿和氯氣的反應已成為國民經濟中最主要、不可替代的基礎化學工業之一。

?

典型的氯堿電解反應由兩個半反應組成，分別是陽極上的析氯反應（ClER）和陰極上的析氫反應（HER）。為了減少氯堿工業的能源投入，同時經濟有效地獲得純氫燃料，將HER和CIER兩個反應進行結合可以大幅度提高經濟效益。然而，傳統的HER催化劑難以在熱的強堿性溶液中高效、持久工作，大大限制了該技術的發展。因此，開發低過電位、高度耐用的新型HER電催化劑用于氯堿電解，對于氯堿工業具有重要意義。

?

成果介紹

最近，蘇州大學的康振輝和東北師范大學的郎中玲、譚華橋、李陽光團隊以“Cable-like Ru/WNO@C Nanowires for Simultaneously High-efficient Hydrogen Evolution and Low-energy Consumption Chlor-alkali Electrolysis”為題在Energy & Environmental Science上發表論文。

?

該工作將超細釕納米團簇錨定在氮氧化鎢納米線的電催化劑表面，并包覆氮摻雜碳材料，得到的復合催化劑記為Ru/WNO@C。該催化劑具有優異的HER性能，僅在2mV過電位下就能獲得10mA cm^-2的電流密度。當過電位為50 mV時，Ru/WNO@C的質量比活性為4095.6mA mg^-1，在氯堿電解條件下表現出優異的HER性能。這主要得益于該催化劑Ru/WNO@C具有適中的氫吸附自由能和低的水解離能壘，從而提高了氯堿電解條件下的HER活性。

?

圖文導讀

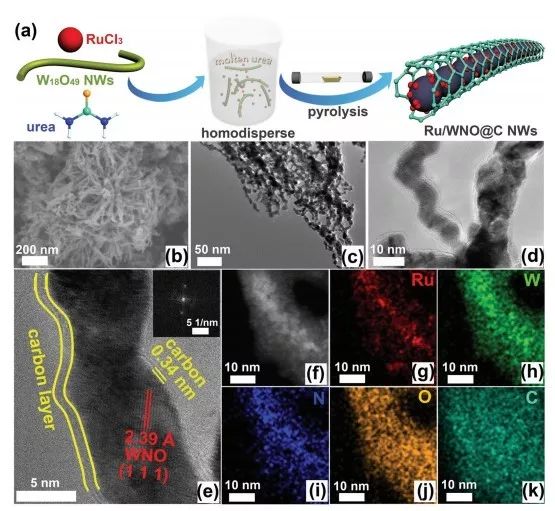

圖1 Ru/WNO@C催化劑的合成路線及形貌表征

?

如圖1a為Ru/WNO@C的合成路線。首先將W₁₈O₄₉納米線、尿素和RuCl₃混合均勻，形成固體粉末混合物。將混合物加熱至500℃并保溫10分鐘，隨后在800℃下退火6小時。在高溫?zé)峤膺^程中，尿素在W₁₈O₄₉ 納米線表面聚合并原位形成氮摻雜碳層，同時釋放NH₃使W₁₈O₄₉ 納米線發生部分氮化反應。其中，尿素不僅提供氮源和碳源，而且還可以防止WNO納米線的團聚。一維氮化WNO納米線為釕提供了豐富的錨定位點，形成高度分散的釕納米團簇，從而最大限度地提高了復合催化劑的質量活性。此外，外加氮摻雜碳層可以提高電導率，并在電催化過程中起到保護屏障的作用。

?

首先用掃描電鏡(SEM)和透射電鏡(TEM)對Ru/WNO@C的微觀結構進行表征。（圖1b, c）盡管Ru/WNO@C較好地保留了前驅體W₁₈O₄₉納米線的一維形貌，但WNO納米線不是很均勻,其平均直徑大約為10 nm，表面并不光滑。這表明WNO納米線與許多納米粒子融合在一起(圖1d和e)。粗糙的WNO納米線表面有利于暴露更多的活性位點，有利于提高電催化活性。

?

此外，由圖1e可得，WNO納米線表面存在石墨碳層。釕顆粒并沒有覆蓋整根納米線，由EDAX元素分布圖可知，釕在催化劑中高度分散。與上述分析結果一致。

?

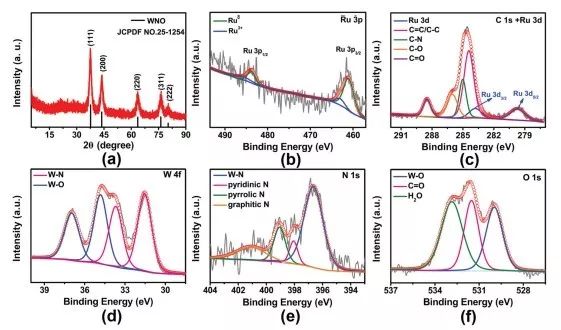

圖2 Ru/WNO@C催化劑的XRD及XPS表征

?

采用XRD對Ru/WNO@C的物相進行表征。如圖2a所示，Ru/WNO@C的衍射峰與W_0.62(N_0.62O_0.38)的衍射峰一致，這表明W₁₈O₄₉前驅體在尿素存在條件下發生了氮化。XRD圖譜中沒有發現明顯的Ru(RuO_x)峰，表明其結晶度較差，與HRTEM結果一致。

?

采用XPS光譜對催化劑進行了表征。Ru 3p的XPS圖譜表明，熱解后，Ru³⁺被還原為Ru⁰。W 4f的XPS圖譜可以擬合成4個峰，其中結合能為31.5、33.7eV的兩個峰對應于WNO的W-N鍵。受到W-O鍵的影響，W-N鍵具有較高的結合能。這表明催化劑中的WNO并不是以WN_x或WO_x的形式存在。

?

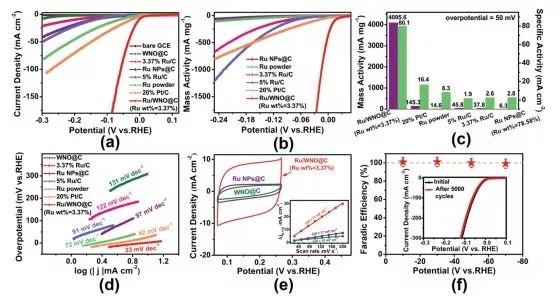

圖3 Ru/WNO@C催化劑的電化學性能表征

?

在1M KOH中測定Ru/WNO@C的電催化活性。由圖3a可得，Ru/WNO@C催化劑具有最優的HER活性，在電流密度10mA cm^-2下的過電位僅為2mV。與其他催化劑相比，Ru/WNO@C具有最高的質量比活性。從圖3c可以看出，在過電位為50mV時，Ru/WNO@C的電流密度能達到4095.6mA mg^-1，是20% Pt/C的27倍。同時，Ru/WNO@C的Tafel斜率僅為33mV dec^-1。

?

通過對比WNO@C和Ru NPs@C的HER活性，作者提出Ru/WNO@C的高HER活性來源于高度分散的Ru納米團簇與WNO納米線之間的協同作用。

?

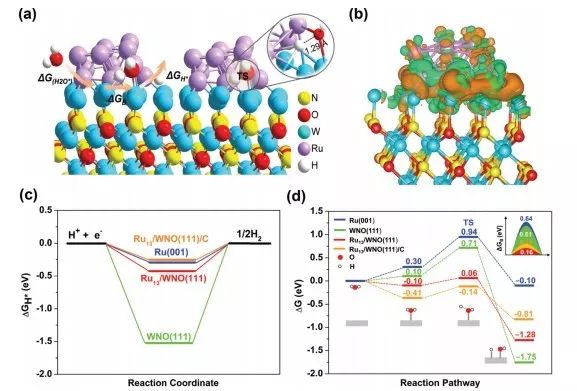

圖4 Ru/WNO@C催化劑的分子模型及DFT計算結果

?

一般，催化劑表面的氫吸附自由能(ΔG_H *)被用來評估催化劑的HER活性。理想HER催化劑的ΔG_H *值接近于零。密度泛函理論(DFT)計算表明，Ru(001)晶面對H*原子有最優的吸附性能，而WNO(111)晶面表現出最強的H*吸附，限制H*原子的脫附，從而使HER活性降低。然而，在堿性溶液中，HER活性在很大程度上依賴于水的解離速率。考慮到水分子分解的動力學，ΔG_H2O *的模型計算如圖4d所示。與各催化劑相比，復合組分Ru₁₃/WNO(111)更有利于水的吸附，說明Ru₁₃/WNO(111)對H₂O分子的吸附效率相對較高。而且，與各組分相比，Ru₁₃/WNO(111)的水離解勢能較低。

?

進一步研究表明，水分子的解離主要發生在Ru和WNO的界面。通過分析如圖4b所示的電荷密度差(CDD)，可以清楚地看到，Ru-WNO界面附近的電荷密度增加，這意味著Ru和WNO之間具有很強的協同作用。作者認為界面附近的電子富集對促進電子轉移起著重要作用，并進一步降低了水分子解離的勢壘。此外，作者通過在Ru₁₃/WNO(111)表面構建了單層石墨碳，進一步發現碳層不僅可以提高材料的穩定性和導電性，還能促進H*原子的傳質過程。

?

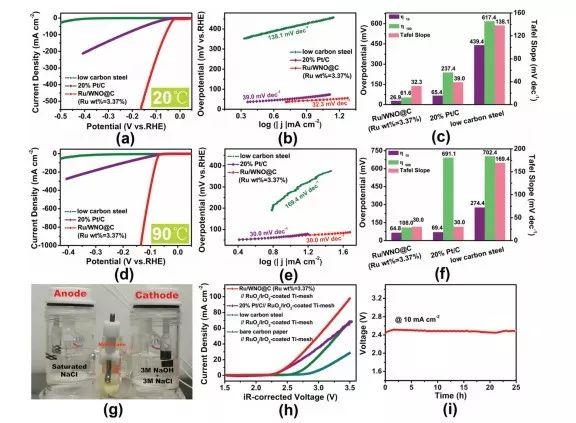

圖5 Ru/WNO@C催化劑的電化學性能表征

?

該工作進一步研究了Ru/WNO@C在模擬氯堿電解質(3M NaCl+3M NaOH)中催化氯堿電解反應的活性。如圖5a所示，當電流密度分別為10、100 mA cm^-2時，在Ru/WNO@C的催化下，過電位僅需26.9 mV、61.6 mV，明顯小于低碳鋼和20% Pt/C。此外，Ru/WNO@C的Tafel斜率僅為32.3mV dec ^-1(圖5b)。

?

結合實際氯堿工業的高溫條件，該工作對上述三種試樣在高溫下的性能進行了系統測試。研究發現，90℃時，Ru/WNO@C的HER活性仍遠高于低碳鋼和20% Pt/C，同時催化劑長時間工作的穩定性好。這些結果進一步證實了Ru/WNO@C應用于實際氯堿工業的可行性。

?

總結與展望

本文報道了一種新型Ru/WNO@C復合納米線電催化劑，通過簡單的熱解即可將Ru和WNO納米線結合起來。

?

研究表明，加入Ru可有效降低水的解離勢壘，并優化了H*吸附能，從而提高析氫反應活性。Ru/WNO@C在堿性溶液中表現出優異的電催化性能，達到10 mA cm^-2的電流密度僅需2mV過電位（此時Ru的負載量為3.37％），Tafel斜率為33mV dec^-1，質量比活性為4095.6 mA mg^-1，交換電流密度達9.09 mA cm^-2，在氯堿電解條件下具有良好的穩定性及接近100％的法拉第效率，其性能明顯優于商業20％ Pt/C。

?

此外，Ru/WNO@C催化劑在90℃下的模擬氯堿電解質（3M NaCl+3M NaOH）中仍保持優異的穩定性和析氫活性。該工作為同時進行低能耗氯堿電解和高效制氫提供了新思路。

?

文獻信息

?

Cable-like Ru/WNO@C nanowires for simultaneous high-efficiency hydrogen evolution and low-energy consumption chlor-alkali electrolysis (Energy Environ. Sci., 2019, DOI：10.1039/c9ee01647c)

文獻鏈接：

https://pubs.rsc.org/en/content/articlelanding/2019/ee/c9ee01647c#
