啥是拼圖？

?

論圖片排版哪家強？

?

▍看看下面的Science期刊上的樣圖你就懂了！小通總結了這類拼圖的幾點經驗：

?

• 信息量大，往往在Communication、Letter或Review等文章或學位論文中比較常見；

• 需要將示意圖（如下圖A）和數據圖、照片等圖片類型拼合在一起；

• 怎么排版才好看？小通建議你多看看Science、Nature、PNAS或Cell等頂級期刊的樣圖！

• 拼圖三要素：統一、對齊、清晰

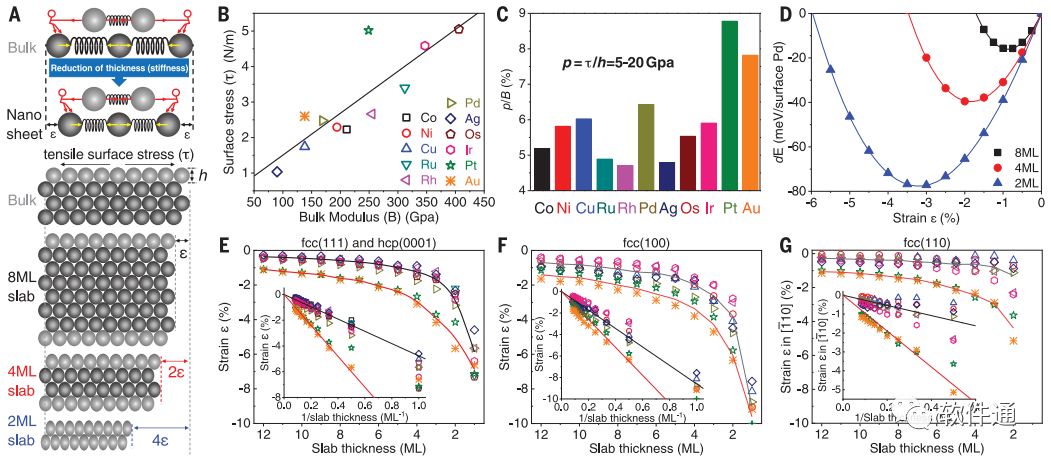

圖1? Science論文樣張

圖片來源：Wang et al., Science 363, 870–874 (2019)

?

Science上的圖片怎么排版的？

拼圖三要素：統一！對齊！清晰！

▍統一是指：字體、字號、子圖長度或寬度一致。字體和長寬統一都好理解，也比較容易設置，關鍵是字號。圖1中

• 一級字號：A、B、C等編號字號為16號，

• 二級字號：A圖注釋字號為14號，

• 三級字號：B-G坐標軸和注釋字號為12號，

• 四級字號：E圖插圖坐標軸字號為11號。

（字號為粗略測量，不是精確值僅用作說明分級順序）

?

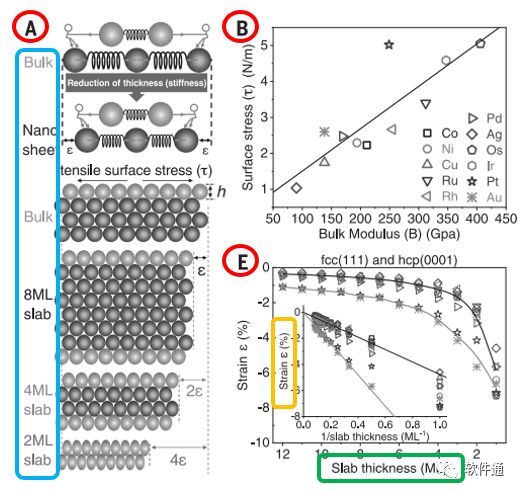

圖2 拼圖字號分級

圖片來源：Wang et al., Science 363, 870–874 (2019)

?

▍對齊：編號對齊、數據圖外框對齊、坐標位置對齊

?

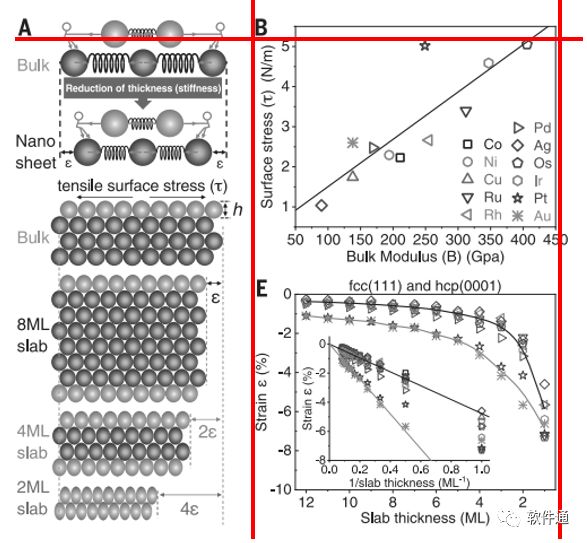

圖3 拼圖對齊

圖片來源：Wang et al., Science 363, 870–874 (2019)

?

▍清晰：很多期刊都至少要求300dpi，甚至要求文字要達到1000dpi，Science、Nature等期刊大多是矢量圖，清晰度是無窮大的

?

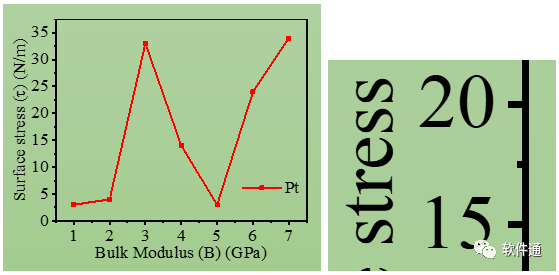

圖4 圖片放大6400%倍還這么清晰！

圖片來源：Wang et al., Science 363, 870–874 (2019)

PPT能搞定哪些事？

排版、裁剪、對齊、出圖等都能搞定

▍數據圖：用矢量格式，粘貼到PPT中

?

啥是矢量圖？簡單理解就是像素無限大的圖片，而相機、電鏡拍攝的照片都是有確定像素的，如1200萬、300dpi等等，想進一步了解自行百度哦，這里就不展開了

?

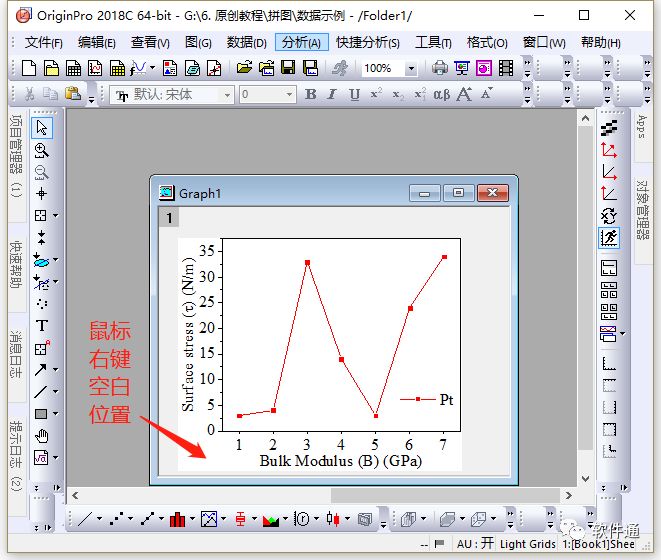

圖5 步驟（1）復制Origin中的數據圖

?

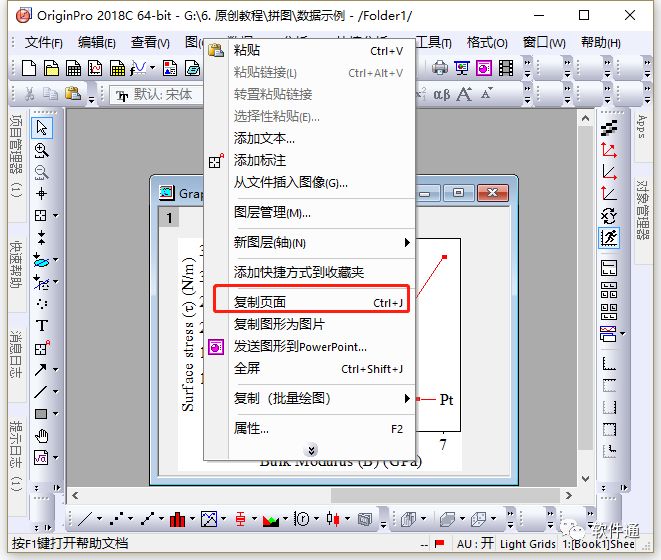

圖6?步驟（2）復制頁面

?

圖7 步驟（3）粘貼到PPT中，數據圖是矢量、透明的

?

▍示意圖：用PPT、Ai等矢量繪圖軟件畫，粘貼到PPT中

?

圖8?大部分簡單的示意圖都可以在PPT中完成

PPT中繪制的圖形都是矢量格式哦

當然，Ai、CAD等軟件可以繪制更精確的示意圖

?

▍像素有限的位圖：3D渲染圖、電鏡圖或數碼照片等照片，保留最大dpi，粘貼到PPT中

?

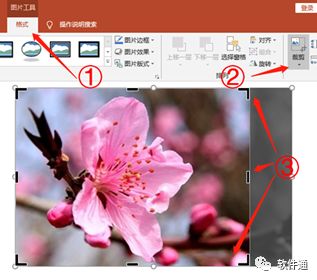

圖9 需要裁剪的PPT里也可以實現！

不要壓縮、不要截圖、不要手機自動美顏等等，原圖粘貼到PPT里

?

①選中圖片，點擊格式

②點擊裁剪

③拖拽圖片邊框上的拖拽按鈕

?

▍像素有限的位圖：3D渲染圖、電鏡圖或數碼照片等照片，保留最大dpi，粘貼到PPT中

?

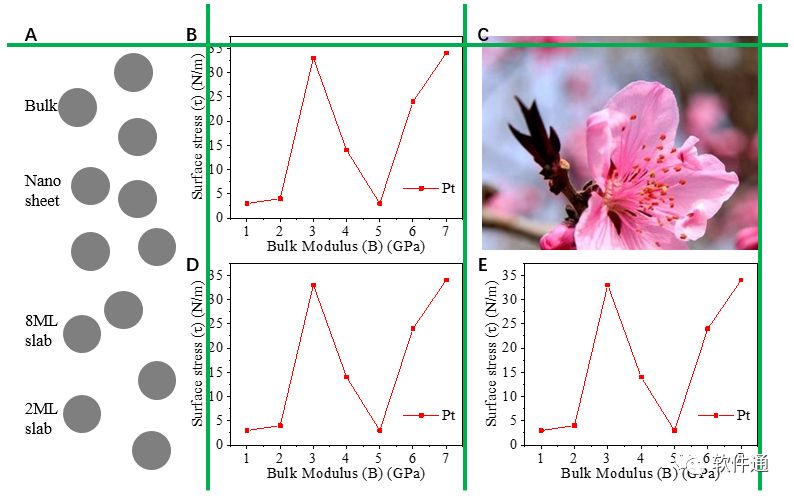

圖10?PPT上對齊、插入文字

更是再方便不過了

?

▍出圖：將所有圖片組合，另存為圖片，保存格式為“增強型Windows元文件”

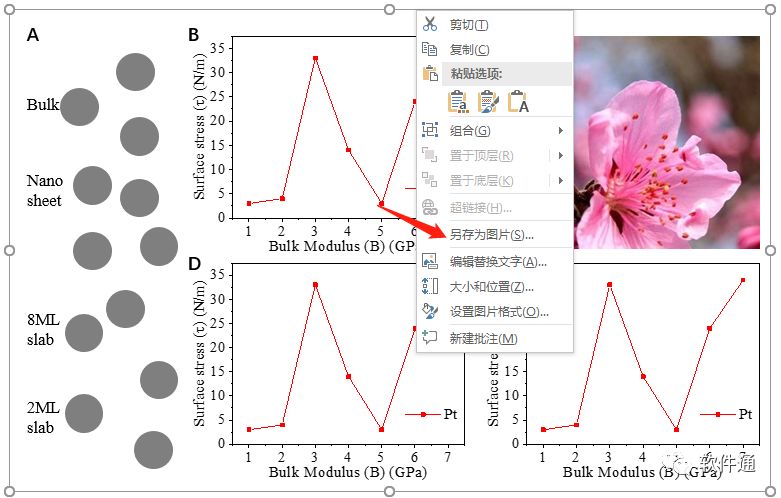

圖11 組合圖片、右鍵另存為

?

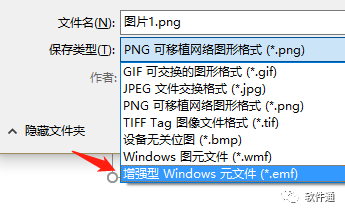

圖12 保存為.emf格式

?

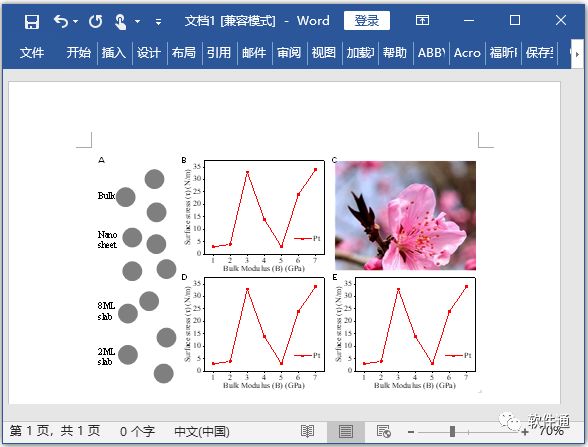

圖13 試試將其復制粘貼到word里

?

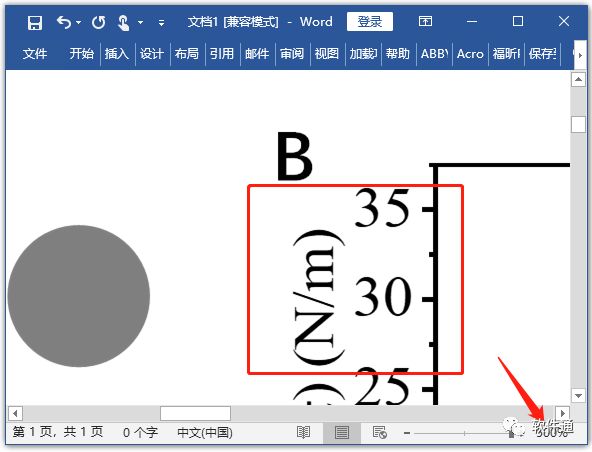

圖14 放大到Word最大倍數，字體、線條依然非常清晰

如果需要達到一些期刊指定的清晰度，如300dpi、1200dpi，還需要一點點PS、Acrobat技能。
