石墨烯在繪圖當中使用率非常高，網上找素材顏色大小角度不合心意怎么辦？動動小手操作起來吧!
先制作六邊形單體

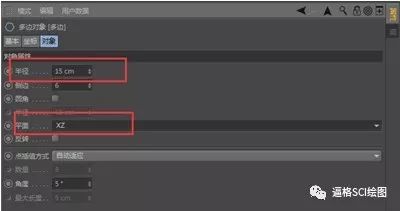

打開C4D新建一個6邊形樣條，半徑15cm、XZ平面
?
?

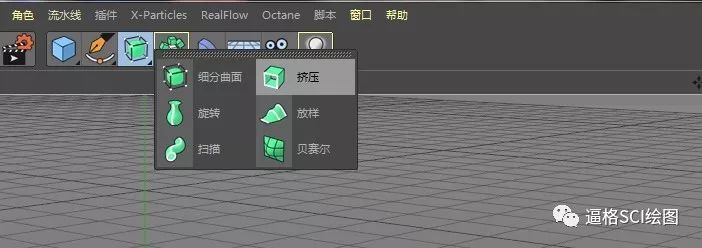

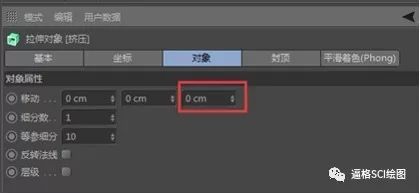

把樣條放到擠壓的下一級，擠壓并設值參數
?
?

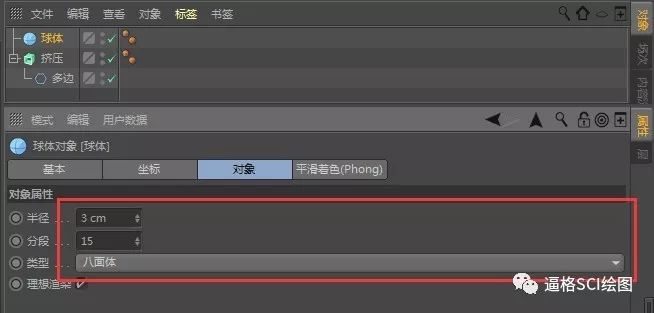

創建圓球設置半徑3cm、類型八面體、分段15，添加克隆運動圖形設置參數
?
?

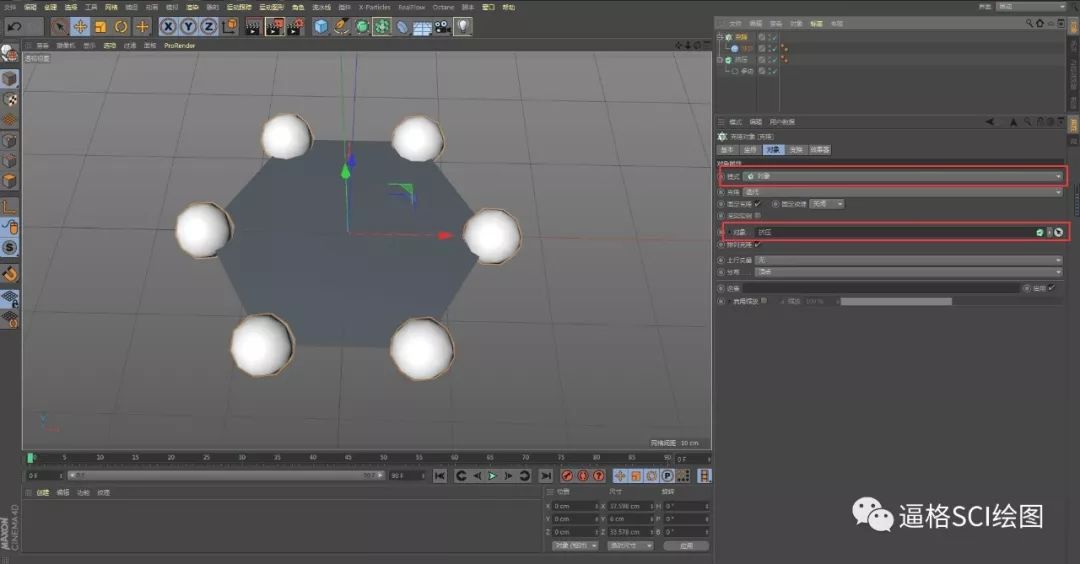

克隆模式：對象，對象為擠出，頂點分布。能看到如圖效果
?
?

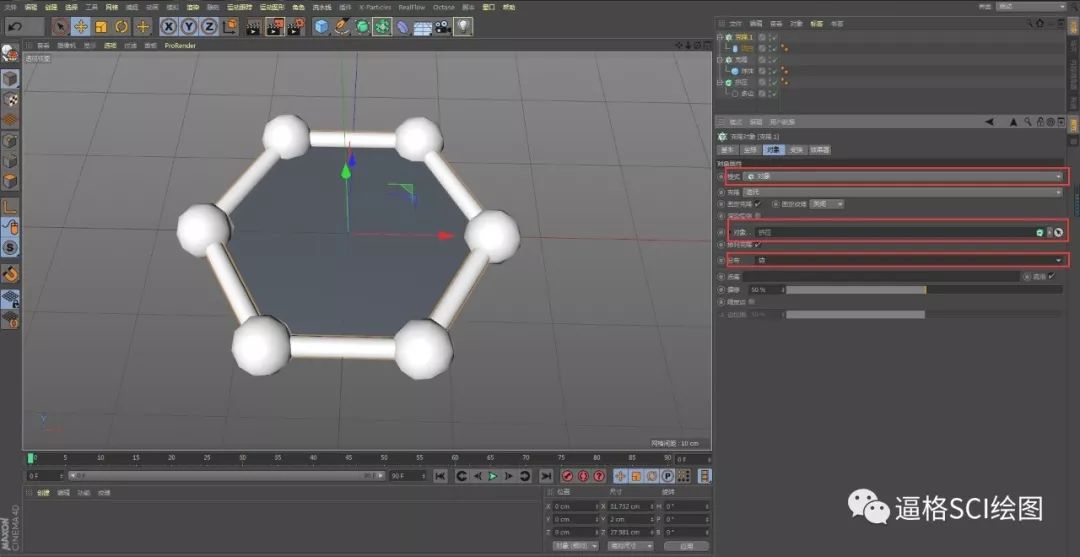

同樣方法克隆圓柱，克隆對象同樣為擠壓，邊分布。圓柱參數為：半徑1，高度15，旋轉分段15
?
然后刪掉之前的擠壓，這樣就能得到碳環單體模型
?
重復排列
?

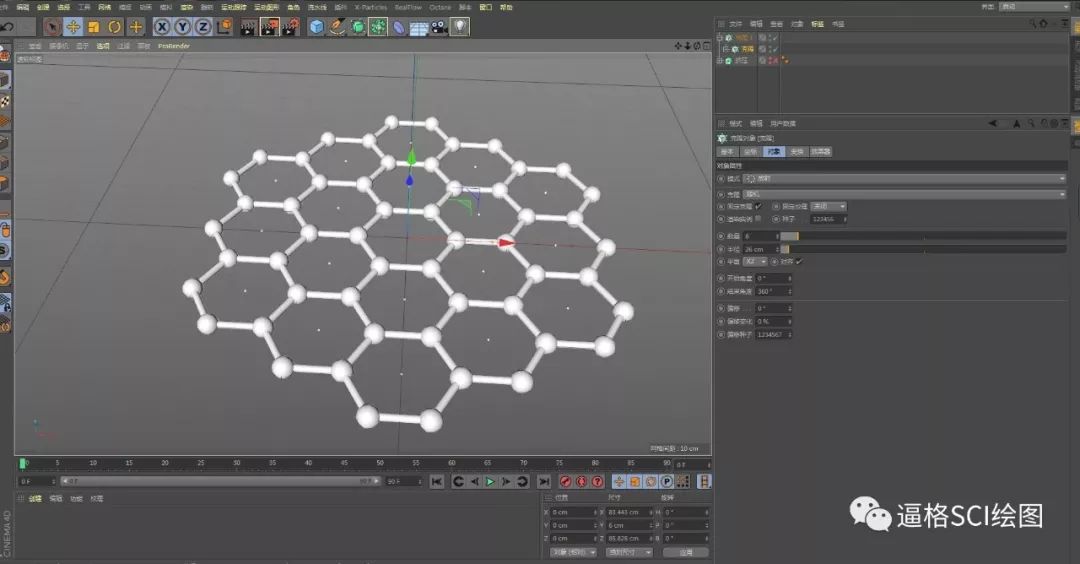

同樣用克隆，在添加克隆前創建空物體把剛才兩個克隆放到其下，C鍵轉化為可編輯對象。再設置克隆參數：放射排列、數量6、XZ平面，會得到如圖所示。
?
?

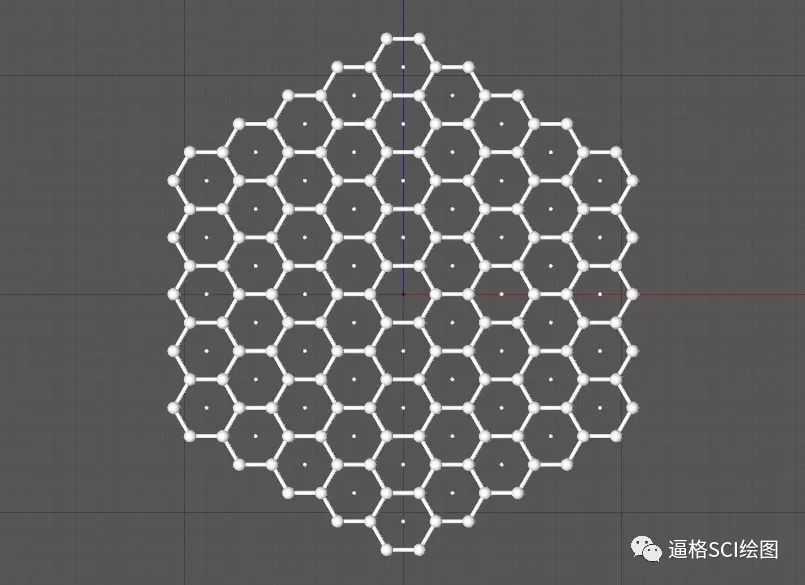

如果感覺數量太少，可以重復操作上一步驟N次
?
?
建立樣條碳網平面
?

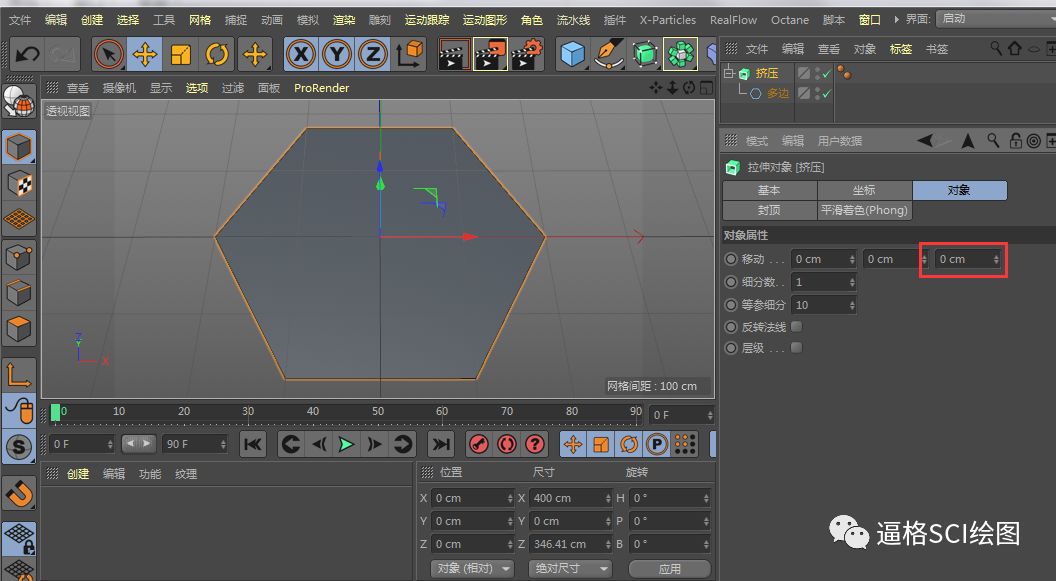

先創建6邊樣條，XZ面，寬度200。擠壓成平面，注意參數設置，如圖
?

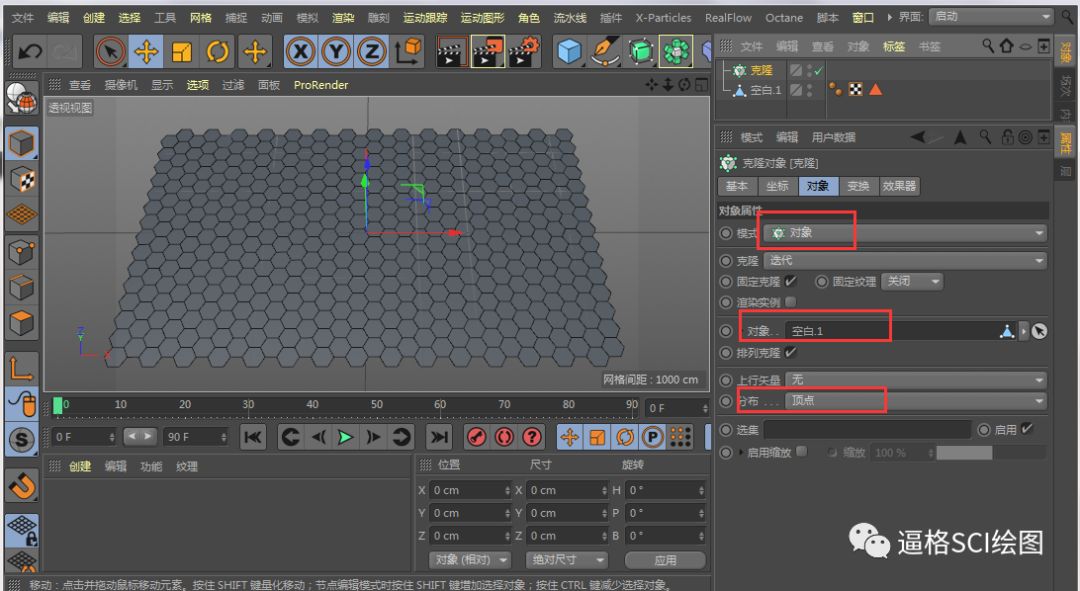

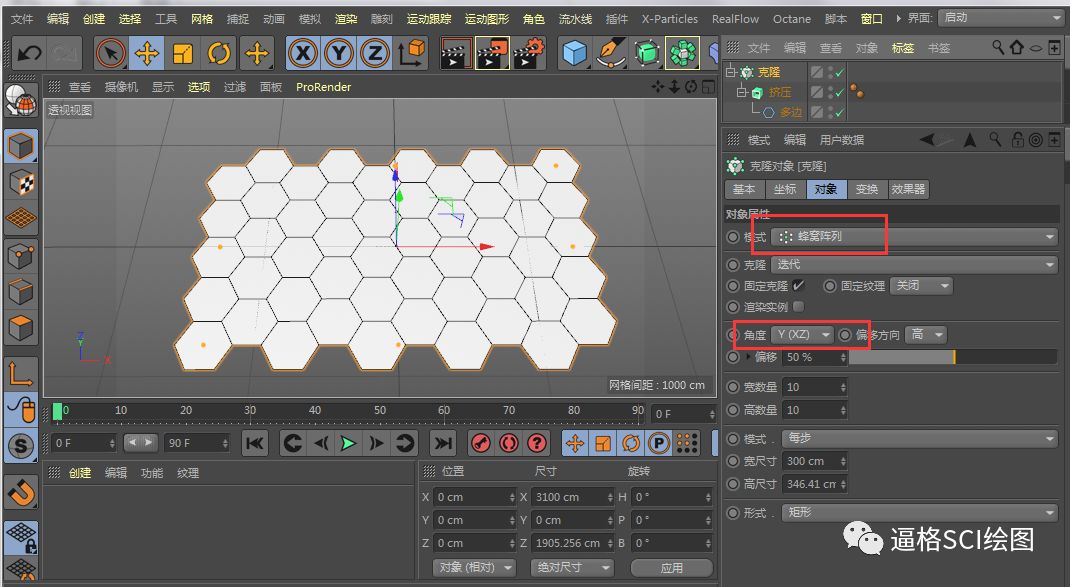

添加克隆，蜂窩排列，XZ面，將擠出拖到克隆下一級，調節克隆數量30。會得到如圖平面
?
?
（樣條的半徑是200的情況下，樣條默認對其。若半徑為其他尺寸，需要調節克隆寬與高的尺寸）
?
新建一個空物體，全選右鍵→鏈接物體加刪除
?
?
克隆小球與連桿到平面
?
創建克隆，對象為剛才的平面，頂點分布。創建小球，直徑40，24面體，分段18，拖到克隆下一級。
?
?

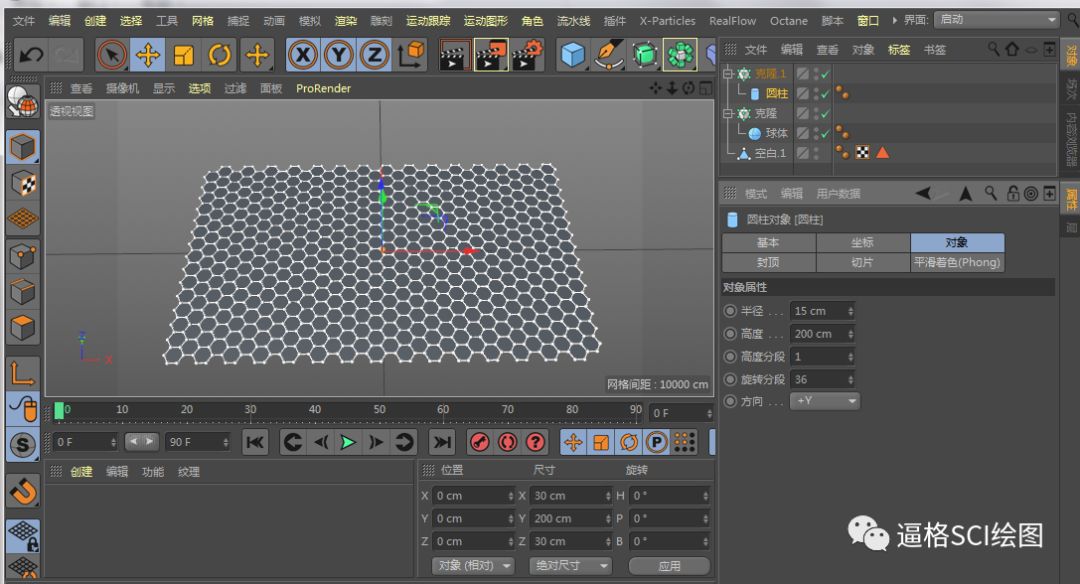

同理創建克隆，對象為剛才的平面，邊分布。創建圓柱，直徑10，拖到克隆下一級。
?
?
隱藏平面就可得到石墨烯平面了
?

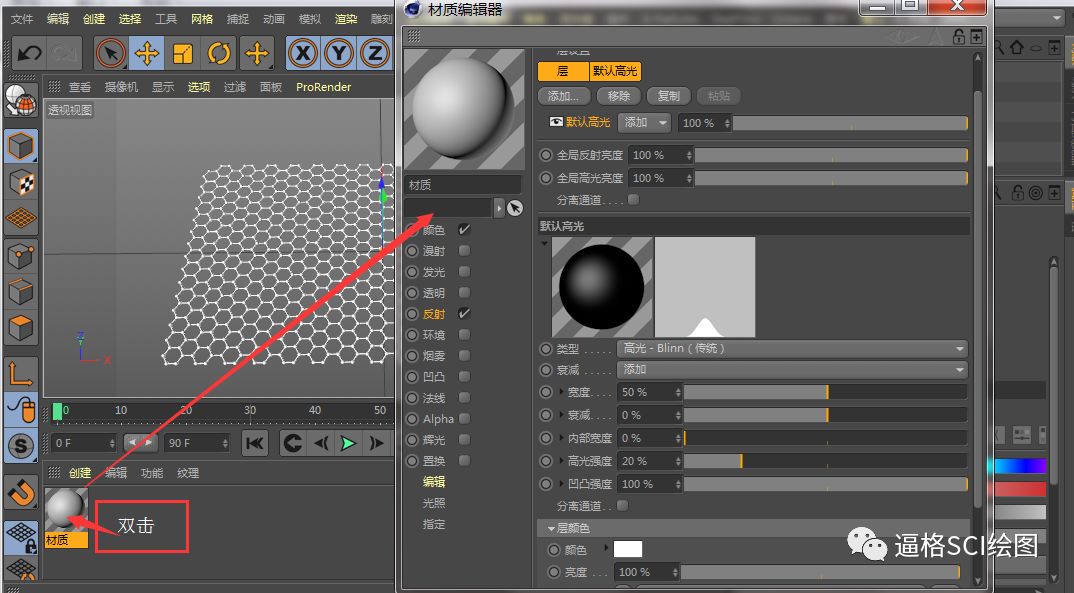

在此處雙擊添加材質球，并雙擊彈出材質編輯器
?

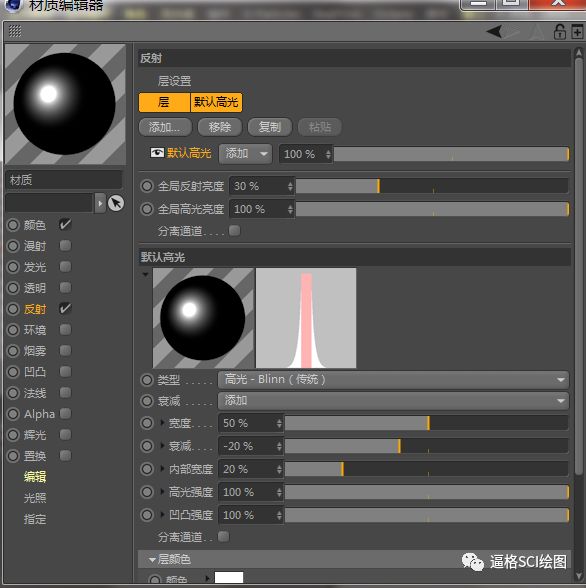

顏色為黑色，反射如圖設置
?

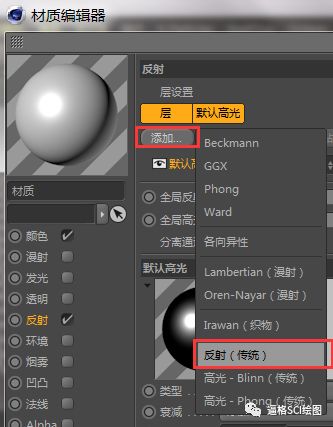

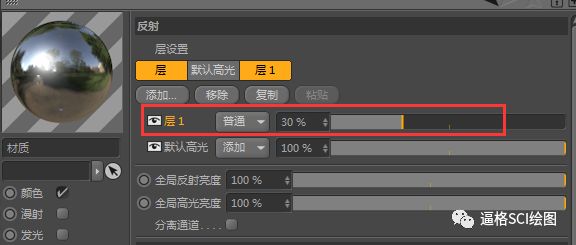

添加傳統反射并設置混合比例30
將材質添加到模型上后，添加地面添加白色材質，添加光源然后設置投影為區域投影。找合適的位置創建攝像機，渲染出圖
?
