ChemDraw作為一款專業的化學繪圖軟件工具，可以繪制十分復雜抽象的物質結構圖形，在化學、藥物學中得到普遍的應用。本教程將如何用ChemDraw軟件繪制霍沃思（Haworth）D-葡萄糖結構透視圖。

?

D-葡萄糖結構透視圖形

?

繪制實例之前先進行以下操作:

（1）從文件菜單選擇New document。

（2）從文件菜單選擇Save as，出現存儲對話框。

（3）在對話框的文件名框中，輸入tul5.cdx。

（4）選擇存儲格式，在其中存儲文件。

（5）單擊OK按鈕。

?

以下是實例指導操作步驟：

?

1、建立和定位一個環己烷環

（1）在工具板上選擇環己烷環工具。

（2）在文件窗口單擊建立一個環。

（3）按Ctrl＋Alt＋Tab鍵，將自動選擇最后繪制的結構圖，見圖左。

（4）在選擇方框的右上角出現彎曲雙箭頭光標(稱旋轉柄)，表明選擇工具在進行旋轉模式的操作。

（5）按動旋轉柄向右下方旋轉30度(在Messages area中檢查)。

（6）在虛框外單擊，使虛框消失。

【注意】盡管Fixed Angles命令是打開的，但角度是不受限制的。此命令僅僅在建立時起作用。

?

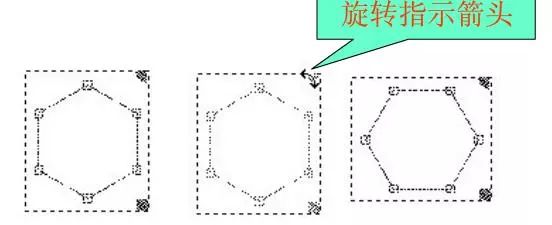

建立和旋轉定位環己烷環

?

2. 定位環上的氧原子

（1）在環己烷環右上角原子點處定位。

（2）按快捷鍵O。

?

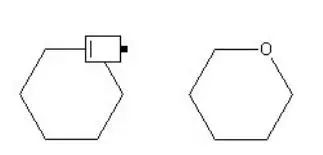

定位標記原子

?

3、添加垂直鍵

（1）在氧下面的C1定位，見圖左。

（2）向上按動建立一個向上的鍵，見圖左二。

（3）在C1再次定位，向下按動建立一個向下的鍵，見圖中。

（4）重復以上操作，在圖2右二中的箭頭處建立上、下垂直鍵。見圖右。

【注意】在C5處進行Alt+向下按動操作，在C3鍵端距C5一半處停止。當不用fixed length命令而利用快捷鍵時，不需要關閉Fixed Lengths命令。

?

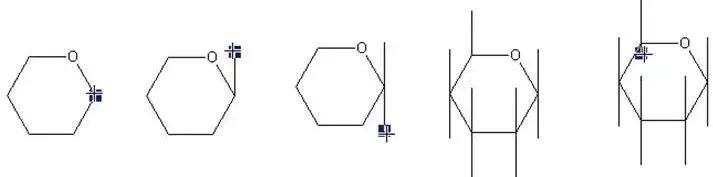

在C上添加的垂直鍵

?

4、把結構圖形轉變成沿Z軸的透視圖形

（1）在工具板上選擇套索工具。

（2）在右下角的調整柄處，按Alt鍵，見圖左。

（3）向上按動直到結構乖直縮小50%，見圖右。

?

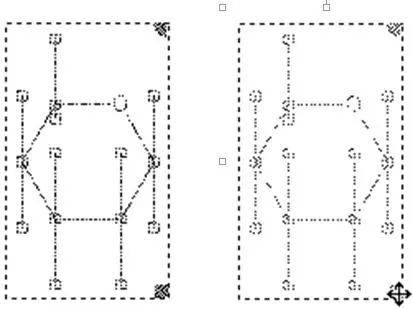

變結構為透視圖形

?

5、建立OH原子標記

（1）選擇單鍵工具，在結構右面向下鍵端原子處定位，見圖左一。

（2）雙擊建立原子標記框，圖左二。

（3）輸入OH。

（4）在圖右二箭頭處單擊，OH原子標記重復出現，見圖右一。

?

建立OH原子標記

?

6、建立CH2OH標記

（1）在C5向上鍵端三擊，建立OH 。

（2）按回車鍵建立原子標記框，見下圖左。

（3）在OH前輸入CH2標記，見下圖右。

【注意】回車快捷鍵所打開的原子標記框只對最后標記的原子起作用，此定義不能改變。

?

建立CH2OH標記

?

7、變化前面鍵的形狀

（1）在工具板上選擇黑體鍵。

（2）單擊底鍵的中心，變為黑體鍵，見下圖左。

（3）在工具板上選擇黑體楔鍵，單擊下部兩側鍵的中心，此時兩單鍵變為兩黑體楔鍵，見下圖右。

【注意】如果兩楔鍵的方向是錯誤的，只要在中心處重新單擊即可。

?

變化前面鍵的形狀

?

8、最后的工作

（1）用陰影框框起圖形。

（2）從文件萊單選擇Save命令。

（3）從文件菜單選擇Close命令。

通過上文展示的霍沃思（Haworth）D-葡萄糖結構透視圖繪制案例，希望大家可以進一步了解使用ChemDraw繪制透視圖形的方法
