成果簡介

傳統的超級電容器是對稱裝置，兩側電極相同（此處不考慮不對稱鋰離子電容器，因?yàn)槠涑潆姍C(jī)理基于電化學插層）。而開發具有更高功能性的基于電化學雙電層電容(EDLC)的設備對于復雜的邏輯架構和平衡波動的可再生能源具有巨大的潛力。

最近德累斯頓工業大學的Stefan Kaskel教授將超級電容器與二極管結合起來，提出了一種新的不對稱電容器概念，這種電容器僅為一個充電方向提供高儲能容量。

這種新型不對稱的EDLC將二極管特性集成到超級電容器功能中，稱為“CAPode”。并通過對裝置充放電響應的分析和對單個電極的監測，對微孔炭（0.6 nm、0.8 nm、1.0 nm）與有序介孔反電極（cmk-3、4.8 nm）的孔徑進行了精確的控制，證明了電解質陽離子過篩和單向充電是可行的。通過原位核磁共振波譜測定裝置的電子編碼，電吸附二極管結構的實現將為離子計算結構的發展鋪平了道路。

圖文速覽

單向充電是通過使用尺寸明顯不同的陽離子和陰離子以及兩個設計成孔徑的電極來實現的，以排除其中一個電極（孔徑w<0.9 nm，Cmicro，圖1）電吸附的較大陽離子。另一個電極（Cmeso）具有適合吸附陽離子和陰離子的大孔徑（>2 nm）。因此，應考慮兩種情況。1）Cmicro帶正電荷（正向偏壓）：負離子穿透此電極，正離子進入負極化Cmeso，在這種情況下，兩個電極上形成電解質雙層；2）Cmicro為負電荷（反向）：陽離子太大，無法進入Cmicro的孔隙，只能將陰離子儲存在Cmeso中。在這種情況下，理想情況下，Cmicro和整個設備都會在沒有任何電容響應的情況下被阻塞。微小的殘余容量可能是由微孔顆粒的外表面積或Cmicro中的寄生輸運孔引起的。CAPodes可能是未來技術中必不可少的設備。在交流電路中，它們可以作為具有高中間儲能能力的整流元件。作為“離子二極管”或“電容式二極管”，它們可能是關鍵“離子電子學”新興領域的組件。

?

圖a為CAPode裝置示意圖,（1）Cmicro帶正電荷，Cmeso帶負電荷（正向偏壓，U>0）。（2）Cmicro帶負電荷，Cmeso帶正電荷（反向偏壓，U<0）。在概念證明中，不對稱CAPode使用乙腈中的四丁基四氟硼酸銨（TBABF4，1 M）作為電解質，而介孔碳CMK-3和微孔碳纖維（C0.87）作為不同的電極。

?

根據N2物理吸附數據，C4.80的結構特征顯示了有序中孔結構典型的預期IV型等溫線。C0.87顯示了典型的I（a）型等溫線，在較低的相對壓力下有大量的吸收，這意味著存在微孔。相應的孔徑分布（PSD）表明，對于C0.87和C4.80，峰值孔徑分別為0.87 1.5/4.8 nm。離子TBA+（1.1 nm）和BF4-（0.41 nm）都能進入C4.80，但只有BF4-陰離子能進入c0.87。

?

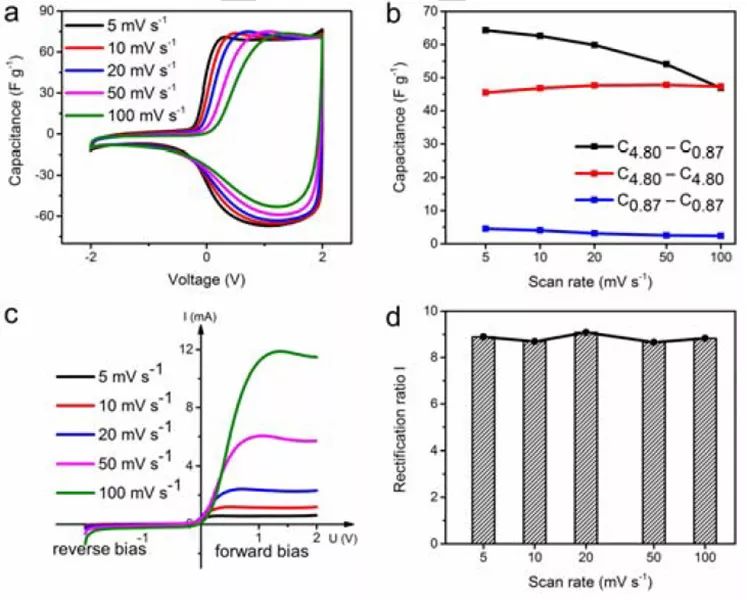

為了驗證CAPode概念，作者組裝了一個以C0.87為工作電極，C4.80為對電極的不對稱裝置。當增加掃描速率時，CAPode保留了不對稱電容行為，但降低了其總電容。主要原因是BF4-離子在C0.87的小微孔中的擴散有限導致的。由于陽離子從小的C0.87電極中排除，理想的CAPode充電時只能向一個方向輸送電流。電流-電壓曲線顯示了CAPode的阻塞效率。

?

與半導體二極管不同CAPodes允許反向和正向電流，但只允許一個（正）偏壓方向。電容器不僅能整流電壓，而且能穩定電流，是電網穩定的一個重要特性。使用兩種方法計算高整流比（RR），即在規定電壓點（±1.5 V和±2.0 V）下的RRI或從積分正電容與整個電壓范圍電容得出的RRI。在所有掃描速率下都能獲得穩定的校正比RRI=。

?

裁剪電極孔徑分布顯著影響CAPode性能，這一點可以通過將微孔炭（孔徑與C0.87相比只有輕微變化）整合到不對稱裝置中而不是使用相同電解質TBABF4的C4.80來證明。C0.60具有相對較寬的PSD，但峰值約為0.6 nm，孔徑主要在1.2 nm以下，而C1.00則含有以1.0 nm為中心，達1.5 nm的大微孔。基于C0.60的CAPode顯示出與C0.87相同的不對稱行為，但由于C0.60中的小孔較小，與基于C0.87的CAPode相比，正電壓電容在掃描速率增加時下降更快。

?

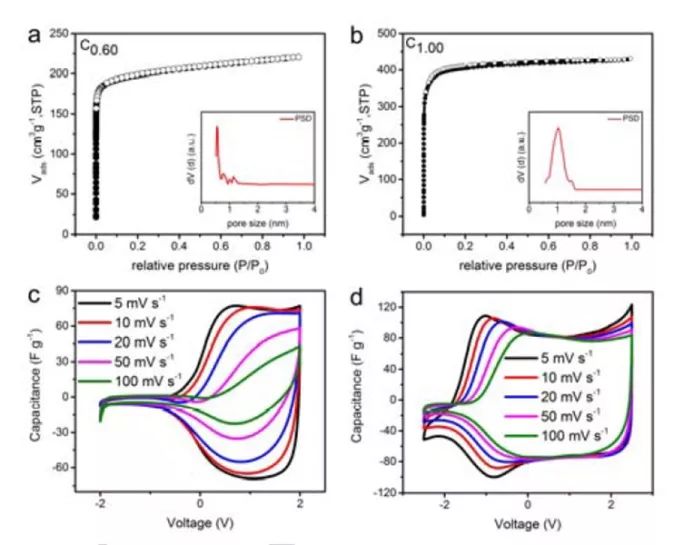

圖c和d分別為CAPodes C4.80| TBABF4(AN) |C0.60 和C4.80| TBABF4(AN) |C1.00在不同掃速下的循環伏安曲線。在5 mV s-1下，截止電壓顯著延長至負電壓范圍（-1 V）。然而，隨著掃描速率的增加，二極管行為的起始點被轉移到更高的電壓，并且在100 mV s-1下，由于TBA+陽離子在更大的微孔中的擴散限制，CV曲線可與基于C0.87的CAPode相比較。C4.80中的大介孔為快速的陰離子擴散提供了足夠的空間，不能解釋這種轉變。

?

有趣的是，基于C0.60和C1.00的CAPodes的正電壓電容再次高于其對稱電池的正電壓電容，進一步證實了通過在CAPodes中進行離子尺寸匹配而獲得的增強電容性能。

?

?

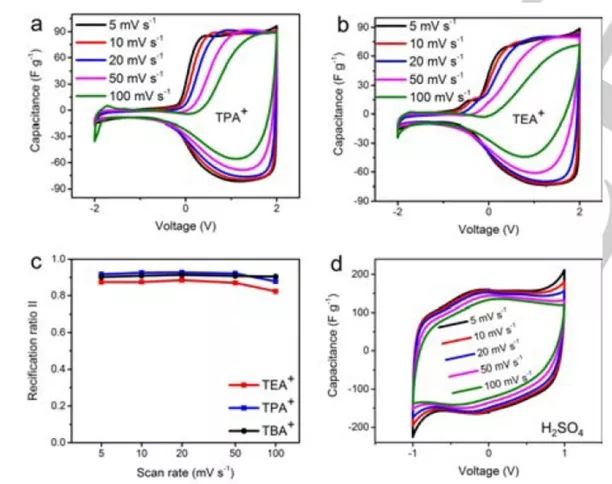

進一步，通過調整電解質離子尺寸（濃度：1 M），例如在不對稱設置（C0.87 vs. C4.80）下，將陽離子尺寸從TBA+（1.1 nm）更改為四丙基銨（TPA+，0.92 nm）和四乙基銨（TEA+，0.68 nm），可進一步調整整流特性。TPA+的Cv曲線與TBA+的Cv曲線相當，而TEA+在-1到0 V范圍內產生更廣泛的循環伏安圖。TPA+和TBA+在不同的掃描速率下幾乎達到相同的RRI，但TEA+的值總是較小。后者可歸因于當器件帶負電荷時，基于C0.87的CAPode中較小的TEA+離子的額外調節。

?

使用1M硫酸作為電解質進一步證明了尺寸選擇電吸附在己糖中實現高RR值的重要性。由于陽離子和陰離子都小于C0.87的孔徑，因此不對稱組裝表現為高度對稱的CV曲線。

?

?

為了證實所提出的離子選擇性吸附機理，作者通過核磁共振波譜監測了具有最高性能的CAPode(C4.80| TBABF4(d-AN) |C0.87)。

?

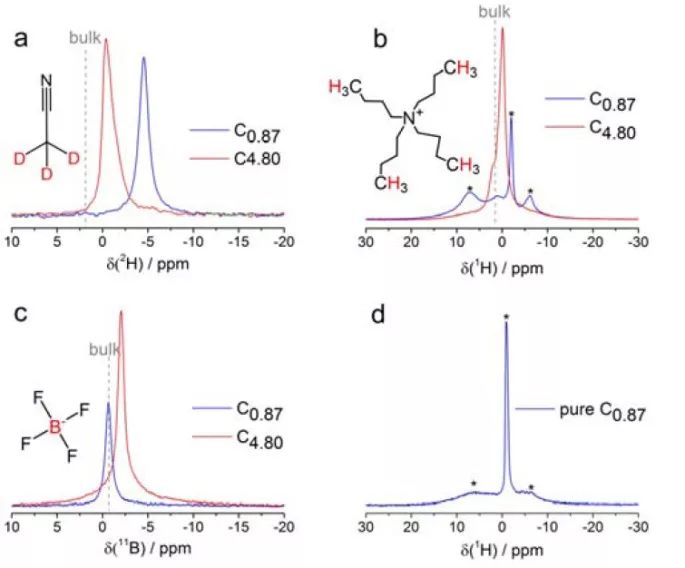

首先，在沒有外加電壓的情況下，記錄了1H、2H和11B固態幻角自旋核磁共振譜（MASNR）。每種碳材料裝載1 PV 1 M溶解在d-AN中的TBABF4（1 PV對應于電極的孔隙體積）。通過測量1H、11B和2H的核磁共振譜，可以對不同電解質組分進行選擇性研究。限制在碳材料孔隙中的物質的核磁共振信號顯示出由環電流效應引起的特征性的反磁位移，碳材料C0.87和C4.80的2H核磁共振譜在化學位移上顯示出明顯低于本體電解質的化學位移的一個信號。這表明d-AN分子可以穿透毛孔。C4.80的1H和11B核磁共振波譜顯示了陽離子和陰離子的信號，證實了所有電解質成分都滲透到介孔中。

?

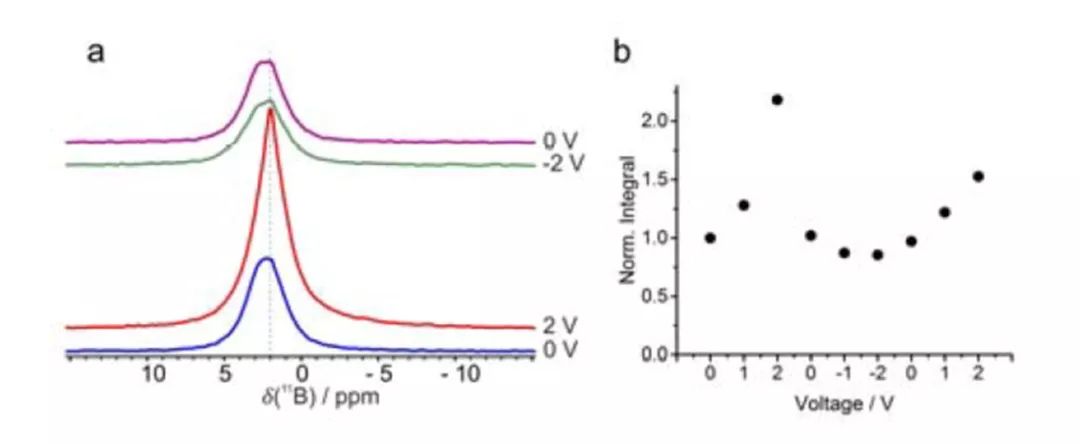

更近一步，利用原位核磁共振波譜技術，在不同電壓下進一步研究了BF4-陰離子在CAPode器件單電極內的吸附行為。在靜態核磁共振測量中。對于光譜中的整個外加電壓范圍（+2 V/-2 V），只有一個峰位于約2 ppm的中心，表明吸附的陰離子與大量過量電解質沒有區別。這種效應可以通過吸附和解吸物質之間的快速交換和/或在沒有幻角旋轉的情況下明顯的線展寬來解釋。

?

吸附在碳材料內部的電解質中，原子核的化學位移受石墨烯壁芳香環中的環電流的影響，從而產生較低的甚至是負的化學位移。另一方面，在測量過程中由于電場而產生的電荷會減少環電流的移動，也就是說，這將導致更高的化學位移。這種效應伴隨著U>0時信號強度的顯著增加，U<0時信號強度相對于零電壓的顯著降低。

?

核磁共振實驗清楚地證實了在沒有外加電壓的情況下，C0.87內部的離子吸附受到抑制，這是電荷平衡的結果。只有當大的陽離子被電極C4.80電化學吸引時，電荷才儲存在陰極中。相反，在電位下沒有電荷儲存，大的陽離子應該在c0.87內被吸附。這些觀察證實了電化學實驗得出的假設。

全文總結

?

綜上所述，新的CAPode概念是一種基于超級電容器的交流“離子二極管”，類似于直流半導體二極管。與現有的半導體器件相比，存儲機制允許正向和反向電流，但只允許一個極化方向。該特性具有很高的交流整流和同步電網穩定和緩沖潛力。高整流比決定性的CAPode前提條件是至少一種具有窄孔徑分布的納米多孔電極材料，用于離子篩，以在小孔徑處實現的截止，從而限制只能接近較小的陰離子。反電極具有大孔徑，可用于陽離子和陰離子。

?

CAPode概念將超級電容器擴展到新的技術應用中，用于同時儲能和整流。交流電源、電容器和負載的串聯將導致半波調制，具有集成緩沖和固有電壓穩定。隨著EDLC小型化的進展，在未來的節能計算中，CAPodes可能在基于離子的邏輯電路中扮演著至關重要的角色。邏輯運算，如與、或、與非門等，是通過二極管和晶體管的組合來實現的。同時信息存儲和邏輯運算是神經形態計算體系結構的一個重要組成部分。

?

文獻信息

An asymmetric supercapacitor-diode (CAPode) for unidirectional energy storage.（Angewandte Chemie International Edition. 2019, DOI: 10.1002/ange.201904888）

原文鏈接：https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.20190488
