无码精品国产VA在线观看,公和我做好爽添厨房在线观看,精品国产aⅴ无码一区二区

臧雙全/王銳AFM：可調內置電場起大作用，促進Ru納米團簇基催化劑水/模擬海水電解

電化學水分解是從水資源中獲取高純氫的一種有效和可持續的方法。設計一種穩定高效的析氫和析氧雙功能催化劑，對制氫技術的發展和反應設備的簡化具有重要意義。目前，具有最佳水電解性能的催化劑主要是貴金屬(如Pt和RuO₂)。其中，釕(Ru)具有與Pt相似的電子結構和相對較低的價格，被認為是Pt的替代品。金屬Ru的粒徑和分散性是影響其催化活性的重要因素，理論上金屬催化劑的粒徑接近1 nm時，幾乎所有的原子都可以與反應物分子接觸，金屬原子的利用率可以達到最大化，催化活性高。

然而，Ru基催化劑的制備往往需要還原劑或熱解過程，從而導致具有高表面能的Ru金屬粒子的不可逆團聚。這種效應大大降低了Ru原子的利用率，嚴重影響了催化活性。為了克服這一挑戰，有必要通過精確控制合成過程，以在合適的載體上制備分散的Ru納米團簇。

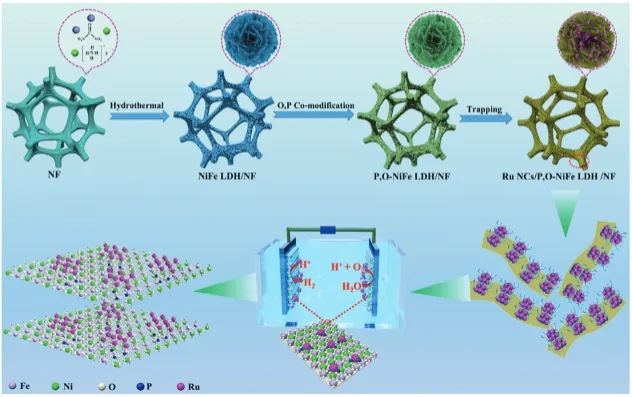

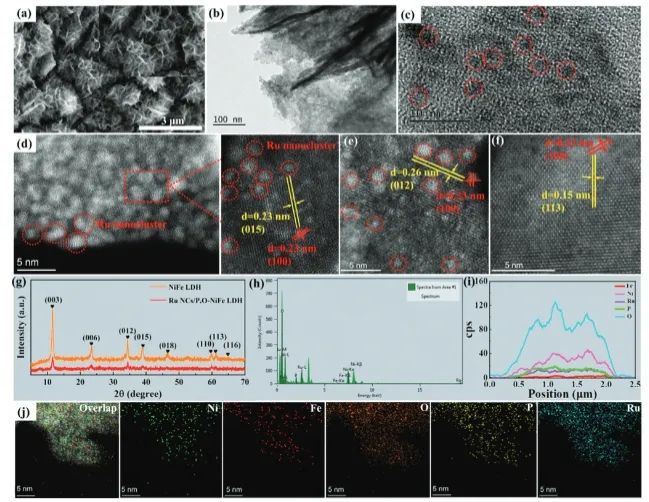

近日，鄭州大學臧雙全和王銳等采用內置電場方法構建了植酸修飾的NiFe LDH表面，該表面能夠有效錨定Ru納米團簇(Ru NCs/P，O-NiFe LDH/NF)。具體而言，Ru NCs/P，O-NiFe LDH/NF催化劑的異質界面具有內置電場(BEF)，在植酸捕獲和BEF的共同作用下，Ru納米團簇與植酸修飾的NiFe LDH/NF形成了強而穩定的界面，可實現雙功能pH通用水分解和工業條件下的模擬海水電解。

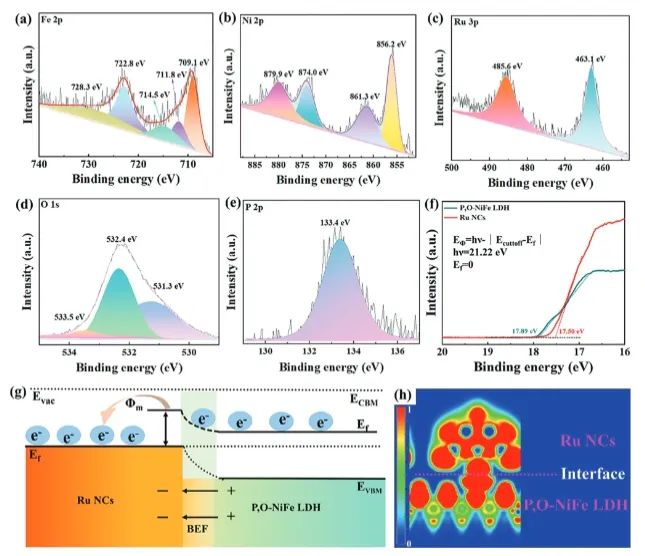

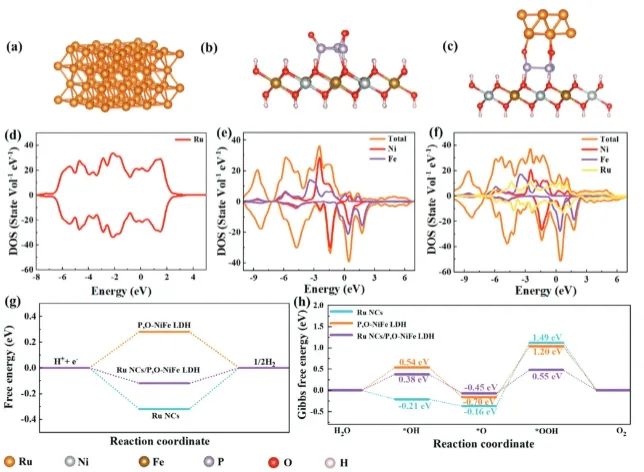

實驗結果和理論計算表明，BEF能夠驅動電子在Ru NCs和P，O-NiFe LDH/NF之間重新分配，使得缺電子的P，O-NiFe LDH/NF和富電子的Ru NCs分別能夠吸附水分子和優化氫氧中間體的吸附，降低反應的能壘，從而提高水分解活性。

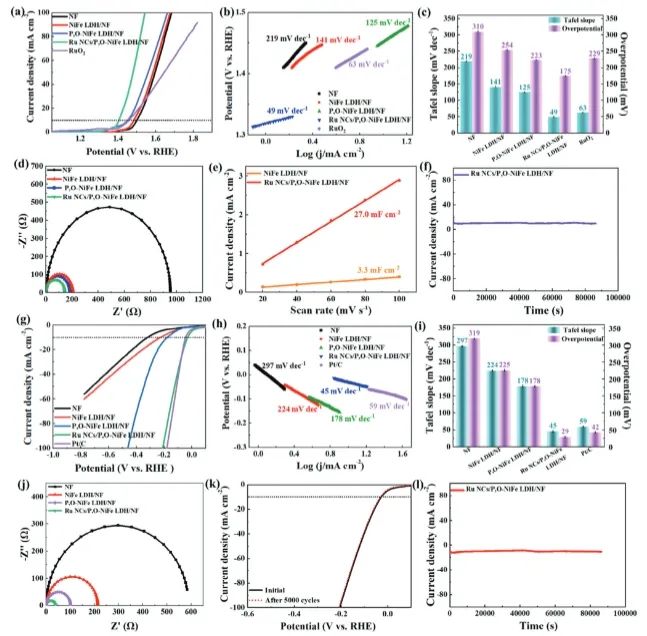

電化學性能測試結果顯示，所制備的Ru NCs/P，O-NiFe LDH/NF對HER(在1 M KOH和0.5 M H₂SO₄溶液中，10 mA cm^-2電流密度下的過電位分別為29和20 mV)、OER(在1 M KOH和0.5 M H₂SO₄溶液中，10 mA cm^-2電流密度下的過電位分別為175和186 mV)和模擬海水分解(在65 °C的工業過程溫度下達到100 mA cm^-2需要1.692 V)表現出優異的電催化活性，在工業水電解系統中具有良好的潛在應用前景。

總的來說，該項工作為合理設計基于內置電場的高效電催化劑提供了思路，并且所提到的開發雙功能高性能催化劑的方法是通用的，可用于各種清潔能量轉換和存儲領域。

Tunable built-in electric field in Ru nanoclusters-based electrocatalyst boosts water splitting and simulated seawater electrolysis. Advanced Functional Materials, 2023. DOI: 10.1002/adfm.202310690

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/13/ed59290e15/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

臧雙全/王銳AFM：可調內置電場起大作用，促進Ru納米團簇基催化劑水/模擬海水電解

相關推薦
