free hd xxxx tube,抽插欧洲老妇白浆兽交视频,成全视频免费观看在线观看第13集预告

1. Angew.: 缺陷氮化碳中產生受阻的Lewis對，實現高效電催化氮還原成氨

催化頂刊集錦：Angew./JACS/AFM/ACS Catal./Small等最新成果

工業上氨生產主要依靠Haber-Bosch(H-B)工藝(反應條件：400-500 °C，20-40 MPa)，而電化學氮還原反應(NRR)生成氨可以在環境條件下進行，并且可以減少CO₂的排放，降低反應能耗。為了進一步促進NRR反應的發展和應用，開發高效廉價的NRR催化劑并系統地研究其分子結構、內在活性以揭示活性位點的作用和結構-性質關系至關重要。近日，浙江大學傅杰課題組將硼氫化鈉(NaBH₄)、氨基鈉(NaNH₂)和介孔碳(MC)在N₂氛圍下高溫下退火，得到缺陷氮化硼碳(BCN)以用于高效NRR。

綜上所述，通過一種簡單的分子設計策略，成功地合成了具有FLPs結構的BCN(BCN中具有未淬滅的Lewis酸位點(缺乏電子的B原子)和堿位點(富含電子的N原子)。鄰近的缺電子B和富電子N將催化劑從單一的“Lewis酸催化”升級為“FLPs催化”，因此NRR產氨氣的法拉第效率高達18.9%，氨產率為20.9 μg h^-1mg^-1_cat，并且該催化劑還具有優異的長期耐久性。

此外，催化劑結構表征、¹⁴N₂/¹⁵N₂交換實驗和密度泛函理論(DFT)計算進一步表明，FLPs可以吸附N₂分子形成六元環中間體，使N₂通過拉動效應發生異裂，從而顯著降低了限速步驟的能壘。總的來說，本研究報道了一種具有優良活性的NRR催化劑，而且也提供了一種通過調節雙活性位點的富電子或缺電子雜原子以產生高附加值產物的催化劑制備策略。

Creating Frustrated Lewis Pairs in Defective Boron Carbon Nitride for Electrocatalytic Nitrogen Reduction to Ammonia. Angewandte Chemie International Edition, 2022. DOI: 10.1002/anie.202207807

2. JACS: 法拉第效率達75%！多位點催化劑上的水分子活化中心增強CO₂甲烷化

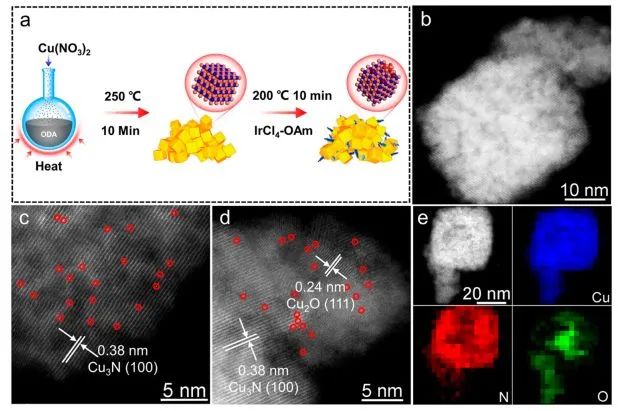

以水為反應介質，將二氧化碳(CO₂)電解還原為甲烷(CH₄)是儲存間歇性可再生能源和解決全球能源和可持續性問題的最有希望效的途徑之一。然而，水在電解質中的作用往往被忽視，特別是，緩慢的水解離動力學限制了涉及多個電子和質子轉移過程的CO₂甲烷化的選擇性和活性。基于此，清華大學李亞棟和西安交通大學蘇亞瓊等報道了一種新型串聯催化劑，即Ir單原子(Ir₁)摻雜的Cu₃N/Cu₂O多位點催化劑(Ir₁-Cu₃N/Cu₂O)，可有效地將CO₂轉化為CH₄。.

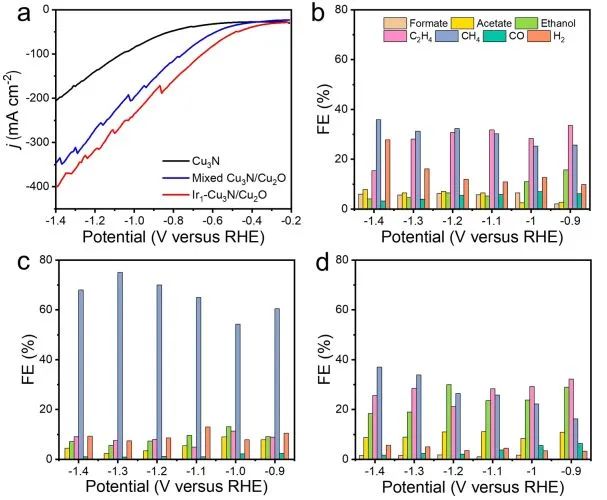

在-1.3 V_RHE時，Ir₁-Cu₃N/Cu₂O多中心催化劑顯示出75%的高CH₄ FE，相應的部分電流密度為320 mA cm^-2，優于最近報道的CO₂RR催化劑。與Cu₃N相比，Ir₁-Cu₃N/Cu₂O上的電荷轉移電阻要小得多，這表明從Ir₁-Cu₃N/Cu₂O表面到反應物的電子轉移速度更快；Ir₁-Cu₃N/Cu₂O還具有優異的穩定性，其結構和形態在穩定性測試前后未發生明顯變化。

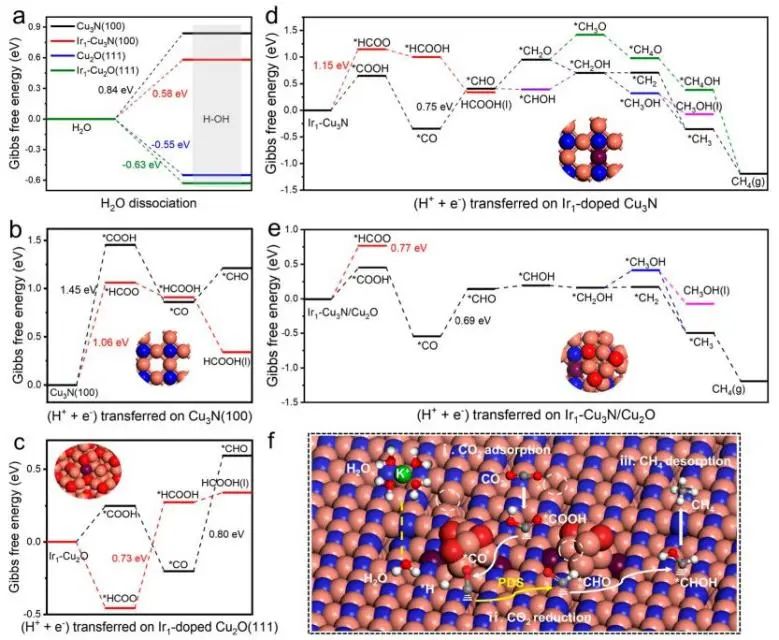

研究人員提出了一種供質子和多位點機制，其中吸附的*CO、*CHO和*CHOH物質是關鍵的反應中間體。在局部堿性介質中，通過電子轉移將H₂O活化為*H 物質是一個緩慢的步驟，Ir₁-Cu₃N/Cu₂O多位點催化劑中的Ir₁位點在促進H₂O活化和隨后的*CO質子化過程中起主要作用，這導致在多位點Ir₁-Cu₃N/Cu₂O界面上快速形成*CHO，從而加速CO₂RR反應動力學；Cu₃N和Cu₂O多位點的相互作用進一步降低*CO加氫的能壘以增強CO₂甲烷化。總的來說，這項工作為高效多位點催化系統的合理設計提供了一種有效的策略。

Engineering Water Molecules Activation Center on Multisite Electrocatalysts for Enhanced CO₂Methanation. Journal of the American Chemical Society, 2022. DOI: 10.1021/jacs.2c03875

3. AFM: 氨氧化和制氫兩不誤！富氧空位LSNC-Ar用于高效催化AOR和HER

氨極易溶于廢水中，并且即使氨含量很低，它仍然對自然環境和人類健康都有顯著的負面影響。因此，去除廢水中的氨是廢水處理領域的重要研究課題。電化學氨氧化是一項有效的氨去除方法，并且該技術對低成本和高活性的催化劑有很高的需求。近日，英國華威大學陶善文課題組制備了單層RP型氧化物La_0.5Sr_1.5Ni_0.9Cu_0.1O_4-δ-Ar(LSNC-Ar)雙功能電催化劑，以實現高效氨氧化(AOR)和析氫反應(HER)。

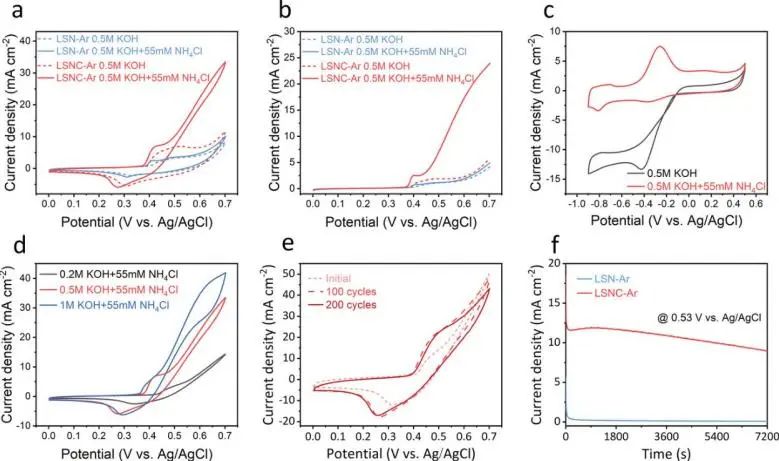

LSNC-Ar可用作穩定的AOR陽極，在0.53 V vs. Ag/AgCl的電位下，在0.5 KOH和55×10^-3 M NH₄中電流密度為13.4 mA cm^-2。此外，AOR的動力學強烈依賴于堿濃度和氨濃度，表明較高的pH和氨含量可以提高LSNC-Ar催化劑的AOR活性。該RP氧化物還顯示出優異的HER催化活性，當使用這種雙功能催化劑構建SAE時，SAE-LSNC-Ar的性能在低于0.8 V的電池電壓下與AE-PtIr/C-Pt/C的性能相差不大，并且SAE-LSNC-Ar在高電流下工作表明其出色的活性。因此，該系統能夠在電池電壓低至1.22 V的情況下，在真正的垃圾填埋場滲濾液中去除95%的氨。

LSNC-Ar優異的雙功能活性可以認為主要源于以下因素：1.重度Sr摻雜提高了電導率；2.在Ar中燒制增加了催化劑氧空位的濃度；3.Cu摻雜到鈣鈦礦的B位會引起Ni和Cu的協同作用。該項工作首次報道了使用具有K₂NiF₄結構的氧化物催化AOR和氨電解，為各種電化學裝置(包括對稱氨電解槽)設計高活性和穩定的雙功能催化劑提供了策略。

Oxygen Vacancy-Rich La_0.5Sr_1.5Ni_0.9Cu_0.1O_4-δ as a High-Performance Bifunctional Catalyst for Symmetric Ammonia Electrolyzer. Advanced Functional Materials, 2022. DOI: 10.1002/adfm.202204881

4. AFM: 晶面應變策略起大作用！助力單原子Fe-N-C催化劑高效催化ORR

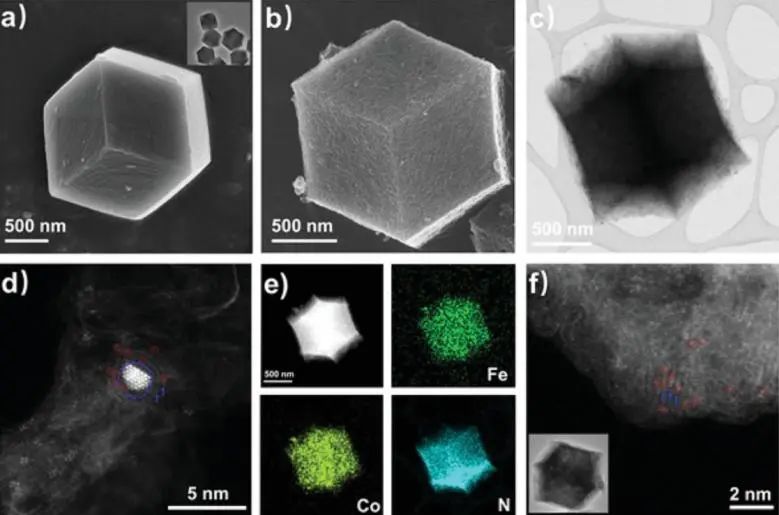

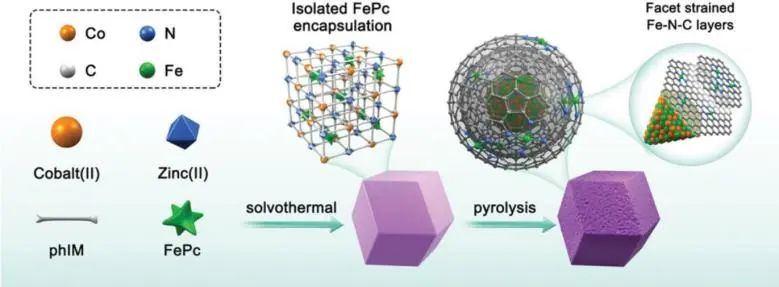

電解水、燃料電池、金屬-空氣電池(MAB)和CO₂還原為燃料等電化學技術已被廣泛研究以解決能源危機和環境污染問題。ORR在MAB和燃料電池中起著關鍵作用，開發具有優異ORR活性和耐久性的豐富的非貴金屬基電催化劑對于開發高效的MAB電化學系統至關重要。近日，河南師范大學白正宇課題組提出了一種“面應變策略”，將原子分散的石墨Fe-N-C層包裹在FeCo納米顆粒上(FeCo NP @Fe SA-N/C)以優化FeN₄位點的內在ORR活性。

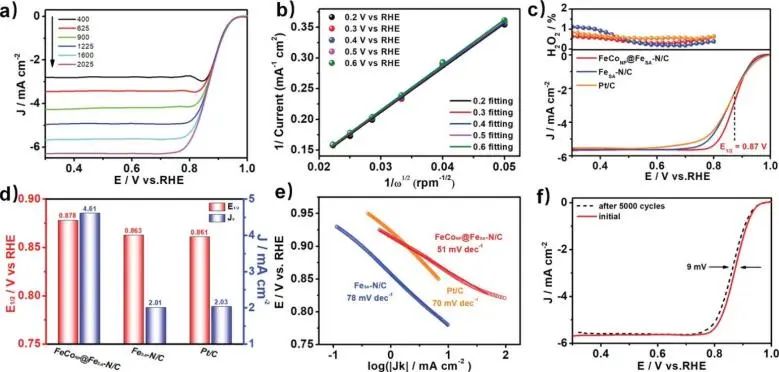

研究人員對FeCo NP @Fe SA-N/C在鋅-空氣電池中的性能進行了評估。以FeCo NP @Fe SA-N/C為正極的電池提供了1.43 V的開路電壓，接近鋅-空氣電池的理論值。此外，其133.7 mW cm^-2的最大功率密度(在196.5 mA cm^-2電流密度下)遠遠超過了商業Pt/C(≈70 mW cm^-2)。在1-50 mA cm^-2的各種電流密度下的放電測試表明，與商用Pt/C相比，FeCo NP@Fe SA-N/C在寬范圍和更高電壓下具有出色的放電穩定性。在50 mA cm^-2的長時間恒電流放電測量中，FeCo NP@Fe SA-N/C表現出713.9 mAh g^-1的出色比電容，與商業Pt/C (706.7 mAh g^-1)相當。

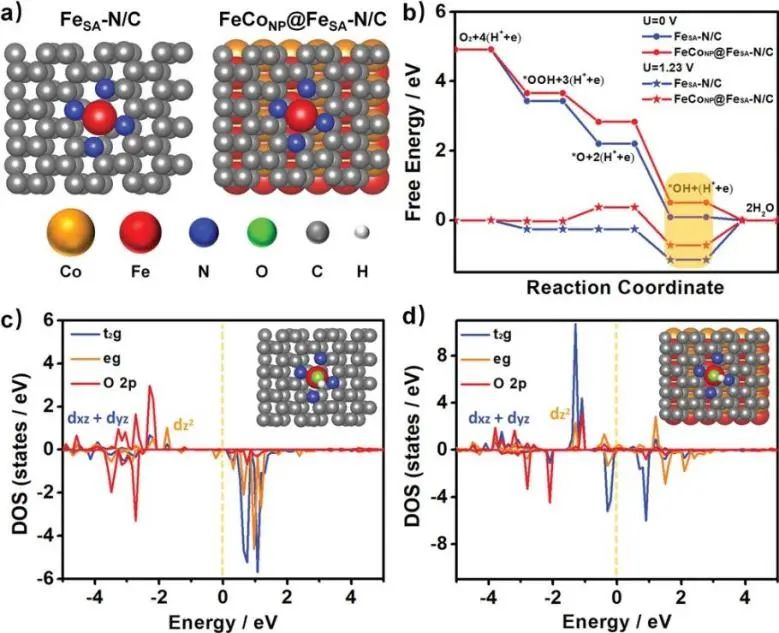

試驗結果和理論計算表明，FeCo NPs的{110}晶面可以通過跨層“晶面應變”來優化FeN₄的電子結構，以壓縮亞層上的Fe-N鍵。這些重構的FeN₄位點對ORR中間體表現出更合適的吸附能，從而提升了催化劑的ORR性能。總的來說，該項工作揭示了FeCo NP@Fe SA-N/C在能源設備中的巨大潛力，為通過應變工程設計先進的M-N-C電催化劑提供了指導。

Facet Strain Strategy of Atomically Dispersed Fe-N-C Catalyst for Efficient Oxygen Electrocatalysis. Advanced Functional Materials, 2022. DOI: 10.1002/adfm.202206081

5. ACS Catal.: 具有高活性和穩定的層狀質子化銥酸鹽納米片用于酸性析氧

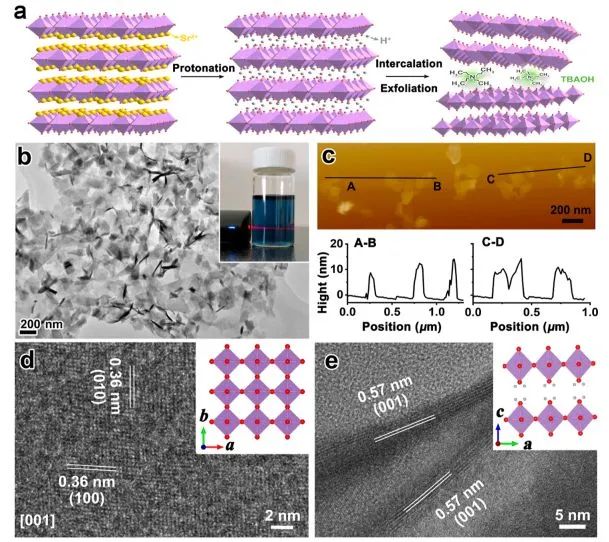

基于Ir的鈣鈦礦氧化物在酸性介質中具有優異的析氧反應(OER)性能，但它們通常在OER過程中會發生表面非晶化而導致結構不穩定(例如，嚴重的Ir浸出)，這限制了其進一步發展和應用。近日，吉林大學鄒曉新課題組將Ruddlesden-Popper層狀鈣鈦礦Sr₂IrO₄剝離成具有鈣鈦礦框架的質子化膠體納米片(HION)，并用于酸性條件下析氧反應。

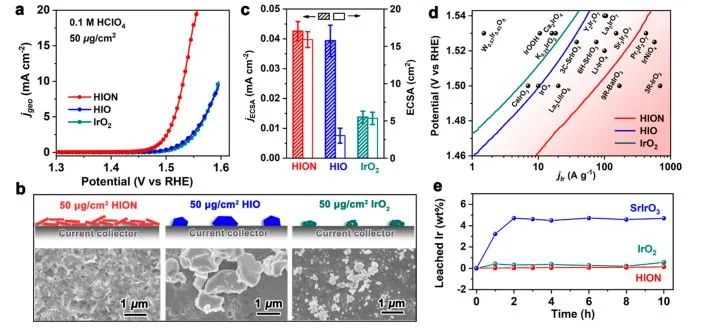

HION材料完全質子化，保留了層狀鈣鈦礦結構，并在水中形成穩定的膠體分散體。這些質子化納米片的形態完整性和高分散性使得能夠以超低Ir負載水平(30 μg cm^-2)在集流體上輕松制造高性能催化劑沉積物。HION催化劑沉積物的活性比IrO₂高約10倍，同時在OER過程中經歷幾乎同樣多的Ir溶解。

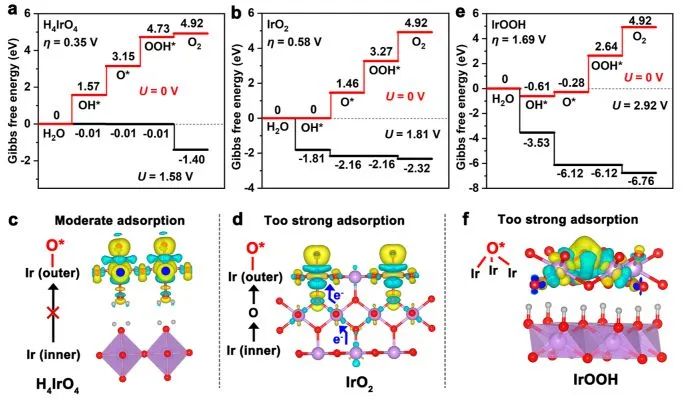

實驗和理論結果還表明，質子化納米片表面的羥基參與OER的催化循環，其層狀鈣鈦礦框架提供了具有合適電子結構的有效Ir活性位點，從而使得催化劑具有高內在活性。這些結果進一步證明了通過良好的鈣鈦礦骨架保存來平衡鈣鈦礦基OER催化劑的催化活性和結構穩定性的可行性。

Protonated Iridate Nanosheets with a Highly Active and Stable Layered Perovskite Framework for Acidic Oxygen Evolution. ACS Catalysis, 2022. DOI: 10.1021/acscatal.2c01241

6. ACS Catal.: 表面吸附物質對Co₂C的形態調制以實現高效低溫CO₂還原

將CO₂還原為CO被稱為反向水煤氣變換(RWGS)，其可以作為費托合成(FTS)中產生C₂₊產物的關鍵步驟。RWGS反應是吸熱的，操作溫度通常在500 ℃以上，為了匹配隨后的FTS反應(低于300 °C)，在低溫下需要高CO選擇性，但這可能會促進甲烷化反應。此外，在低于300 °C的溫度下，RWGS中的CO₂轉化率和反應速率通常分別低于5%和10 μmol_CO g^-1 s^-1。因此，開發有效的催化劑來彌合RWGS和FTS之間的溫度差具有重要意義。近日，中科院上海高等研究院孫予罕和王慧等通過對空心立方(HC)Co₃O₄上的表面吸附物質進行精細調整，開發了一種新的Co₂C形態調制機制，并且研究了形態對催化RWGS性能的影響。

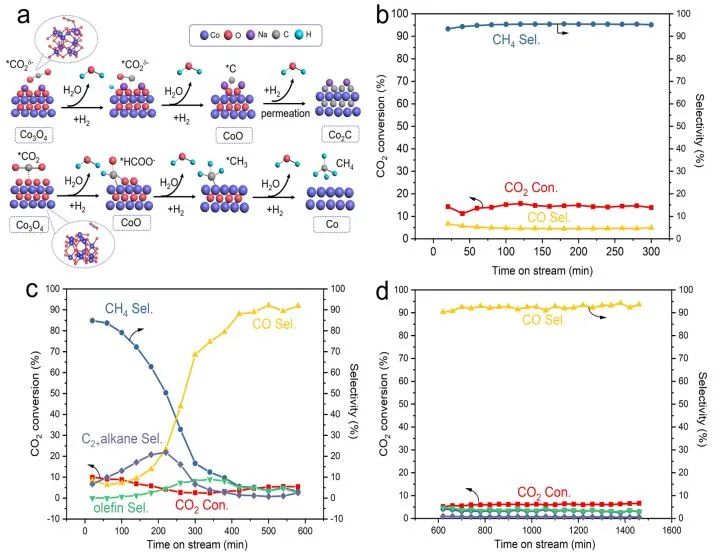

在CO₂還原過程中，表面羧酸鹽(CO₂^δ-)物質的形成可以直接將Co₃O₄轉化為Co₂C納米棱柱(不含Mn)，CO₂^δ-物種的數量可以影響Co₂C的表面能和晶面的生長速率，實現棱柱和球體的形態調控。最重要的是，Co₂C納米棱柱在低溫RWGS反應中表現良好，在270 °C下CO₂轉化率(18.6%)幾乎接近反應平衡(18.9%)，并且反應速率達到以30.0 μmol_CO g_cat^-1 s^-1，優于文獻報道的其他催化劑體系。

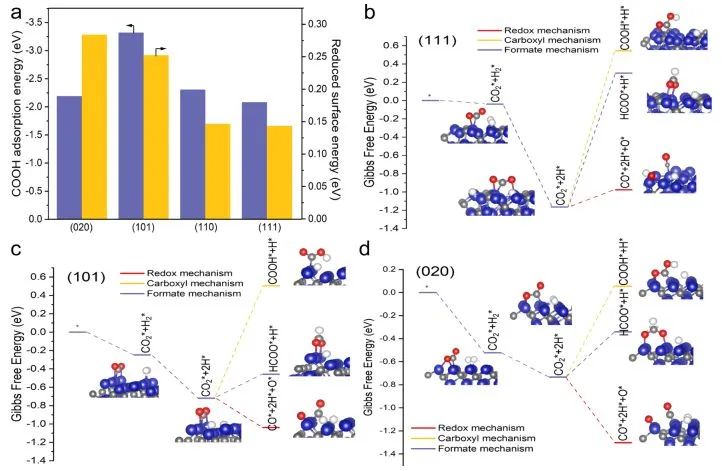

此外，該催化劑還顯示出一種雙功能效應，可連接RWGS和Fischer-Tropsch合成，通過調節反應條件直接合成烯烴和醇(C₂₊OH/ROH分數為98.4%，4.3 mmol g^-1 h^-1)。更重要的是，反應機理和動力學研究表明，Co₂C納米棱柱的催化性能與具有高活性的(020)和(101)表面以及雙反應途徑(氧化還原和甲酸鹽途徑)有關。總的來說，這項研究提供了一種設計和調節TMC形態的方法，并展示了其催化的RWGS橋接RWGS和隨后的級聯反應的巨大潛力。

Morphological Modulation of Co₂C by Surface-Adsorbed Species for Highly Effective Low-Temperature CO₂ Reduction. ACS Catalysis, 2022. DOI: 10.1021/acscatal.2c02020

7. ACS Catal.: 理論計算揭示反應機理：Pd₁₃@TiO₂界面處將CO₂光催化還原為CH₄

將CO₂光催化轉化為增值太陽能燃料是解決能源危機和全球變暖的有希望的解決方案。最近的實驗研究表明，TiO₂表面負載的Pd納米顆粒對CO₂轉化具有優異的光催化性能，但其反應機制仍然未探究清楚。基于此，北京師范大學崔剛龍和Xiaoying Xie等利用周期性密度泛函理論(HSE06和PBE + U)計算探索了在負載在TiO₂表面上Pd₁₃(Pd₁₃@TiO₂)光催化CO₂還原為CH₄的機制。

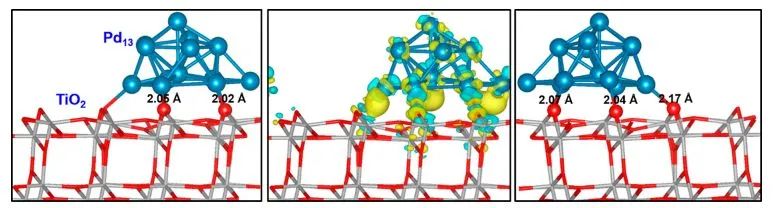

Bader和電荷差異分析都表明，在Pd₁₃簇和TiO₂載體之間的界面處存在顯著的電荷轉移，從Pd₁₃轉移到TiO₂。此外，光照射后電子被激發到TiO₂的導帶，隨后會部分弛豫到Pd₁₃的導帶，因為后者的能量低于前者，這有利于通過減輕光生載流子的輻射和非輻射復合來提高復合材料的光催化性能。根據目前的計算和分析，CO₂分子更傾向于吸附在界面而不是Pd₁₃簇或TiO₂表面，這表明復合材料界面的重要性。

Pd₁₃和TiO₂之間的相互作用促進電子轉移到吸附在界面處的CO₂，從而產生CO₂^–陰離子，因此，CO₂還原反應的基本過程，即CO₂的活化是在光照前完成的；只有吸附在Pd₁₃@TiO₂界面的CO物種可以還原成CH₄，而那些吸附在Pd₁₃上的CO無法進一步還原。因此，構建Pd@TiO₂復合材料可以有效提高CO₂光催化活性。目前的第一性原理計算表明，界面誘導的CO₂活化和進一步的CO加氫過程是由Pd納米顆粒和TiO₂表面之間形成的界面介導的，這可能指導CO₂光催化劑的進一步實驗設計。

Photocatalytic Reduction of Carbon Dioxide to Methane at the Pd-Supported TiO₂ Interface: Mechanistic Insights from Theoretical Studies. ACS Catalysis, 2022. DOI: 10.1021/acscatal.2c01519

8. Small: 具有超高活性位點利用率的Fe-NC催化劑用于高效ORR

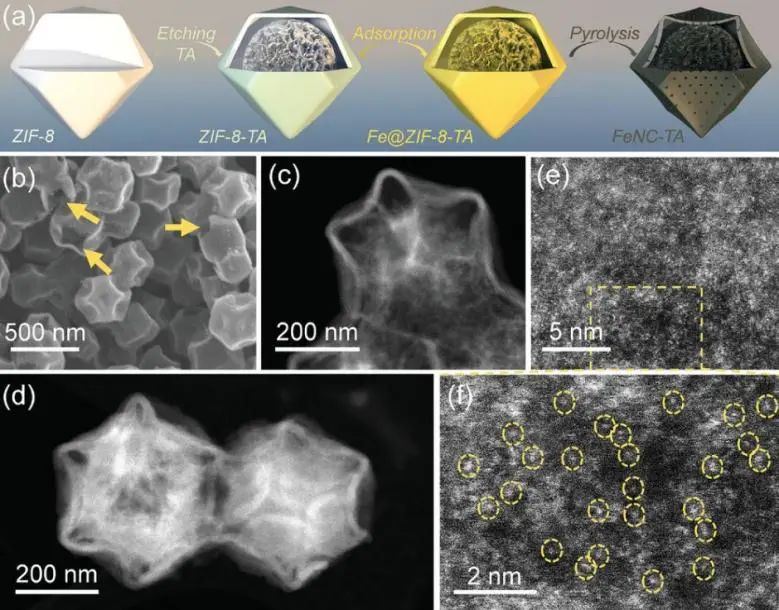

Fe-NC單原子催化劑(SAC)是一類有前途的用于氧還原反應(ORR)的電催化劑，具有取代Pt基催化劑的巨大潛力。然而，由于SAC的Fe負載有限以及內部活性位點的不可接近性，只有一小部分靠近外表面的位點能夠促進ORR活性。近日，佐治亞理工學院劉美林、趙伯特和華中科技大學王春棟等在單寧酸溶液中對ZIF-8進行部分蝕刻，制造出具有可控分級多孔和凹形納米結構的Fe-NC單原子催化劑(FeNC-TA)。

所制備的催化劑由原子分散的活性位點(Fe-N₄)在具有新型納米結構的N摻雜分級多孔碳中，ZIF-8的預蝕刻過程和熱解將材料轉化為具有多孔凹殼和透氣核的結構，導致大量中孔/大孔和擴大的外表面，促進物質傳遞到內部活性位點并促進催化過程，使活性位點得到超高利用率。同時，源自ZIF-8多孔性質的微孔會增加活性位點的密度，進一步提高反應活性。

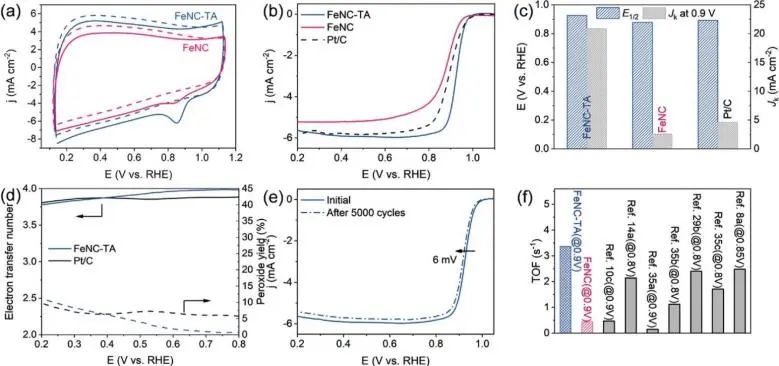

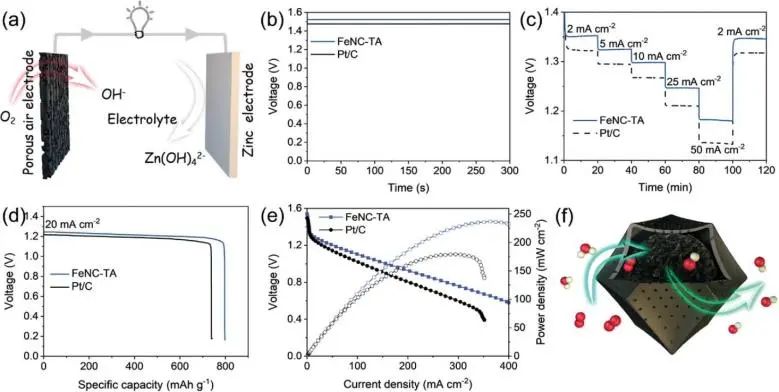

由于Fe-N₄活性位點對ORR的高內在活性和能夠最大限度利用這些位點的獨特結構，FeNC-TA在堿性(E_1/2= 0.926 V_RHE)和酸性(E_1/2= 0.8 V_RHE)條件下都表現出顯著的ORR活性，以及良好的耐用性和對甲醇的耐受性。與商業Pt/C相比，該催化劑在鋅-空氣電池中的進一步測試也顯示出優異的性能、大的功率密度和良好的穩定性。這項工作將為設計和制備具有超高活性位點利用率的高效單原子催化劑提供了新策略，同時也顯示出其在實際應用中具有巨大的潛力。

A Single-Atom Fe-N-C Catalyst with Ultrahigh Utilization of Active Sites for Efficient Oxygen Reduction. Small, 2022. DOI: 10.1002/smll.202203326

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/15/ae36adc884/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

催化頂刊集錦：Angew./JACS/AFM/ACS Catal./Small等最新成果

相關推薦
