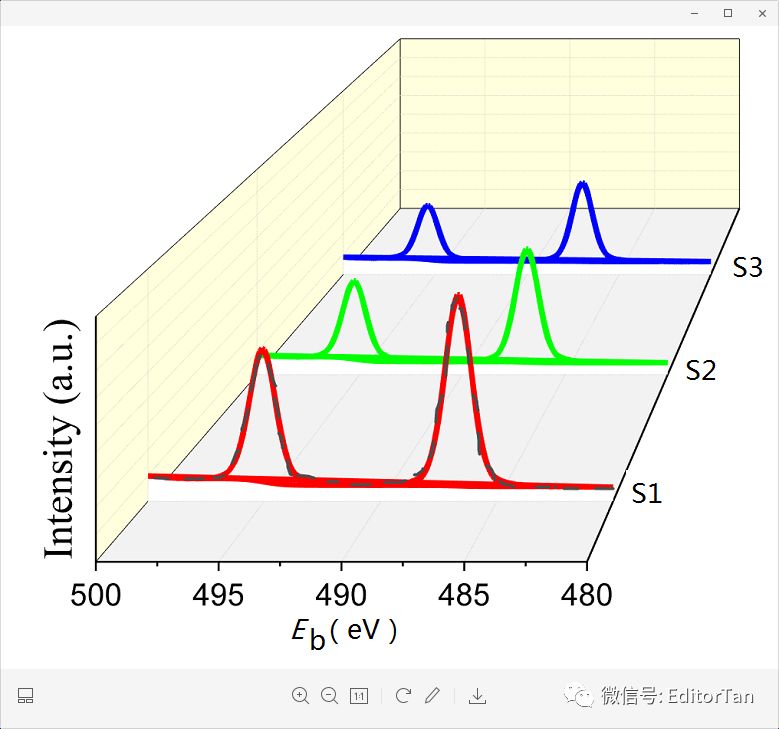

如下圖所示，S1~S3這三個樣品每個樣品有3組數據，需要3D waterfall中繪制此圖，其中，在S1上另外需要追加一條曲線（虛線部分）。

?

?

這三個樣品共10條曲線，像上圖一樣，乍一看是看不出有10條曲線的，再加上每條線太粗，顏色相同，彼此遮掩混為一團，這個圖不具有可讀性、自明性。

譚編建議將上圖改為下圖（后續還需潤色美化）的效果，就是將每一個樣品的幾條曲線堆疊在一個縱向平面上（y軸方向）。

?

怎樣實現上圖的效果呢？

?

第一步：數據準備：在一個數據表中按照以下方式準備數據。

S1: X1Y1,X2Y2,X3Y3,X4Y4

S2: X5Y5,X6Y6,X7Y7

S3: X8Y8,X9Y9,X10Y10

第二步：繪制第一個樣品的4條曲線；

第三步：雙擊繪制的曲線，在打開的對話框中將layer1的“堆疊”的偏移改為“累積”；

第四步：分別將第2、3個樣品的3組數據（XY）拖入繪圖上。

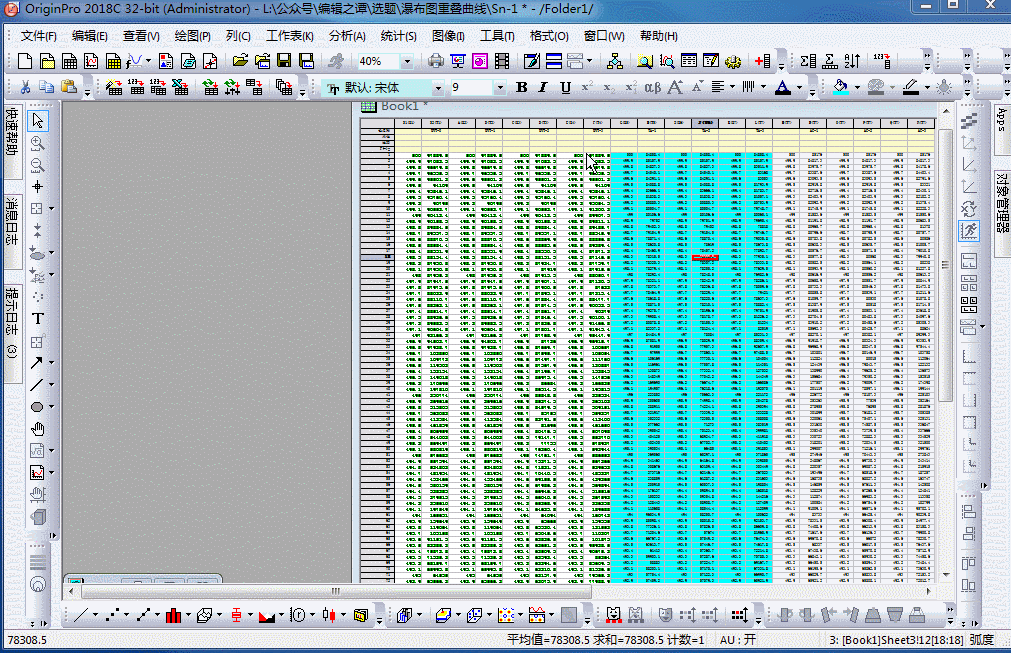

具體演示如下：

?
