今天，譚編給大家演示一下，只利用Orign軟件，兩步法搞定曲線的微分。

我們從儀器測試得到的充放電數據文件中，按照充電、放電數據單獨復制并粘貼為兩列數據，那么我們得到4列數據（圖1），點擊第3列頂部標題可以全選這一列，然后右鍵set as（設置為）→X，此時第3、4列自動變為X2、Y2。

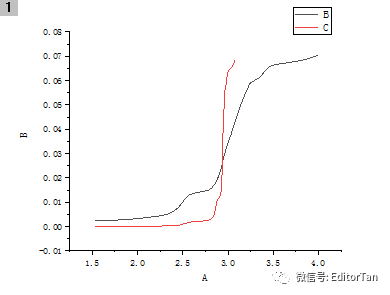

圖1? 充電、放電數據單獨處理

對數據進行插值精簡，目的是去除重復數據。

?

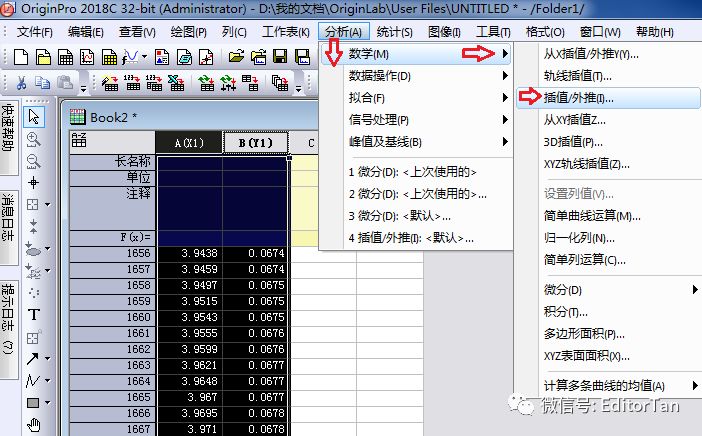

在充電（或放電）的兩列數據頂部，點擊X列標題并向右移動鼠標選中XY兩列數據，然后點擊菜單

?

Analysis（分析）→

Mathematics（數學）→

Interpolate/Extrapolate（內插/外推）→

OpenDialog…→OK

圖2? 數據的均一化處理

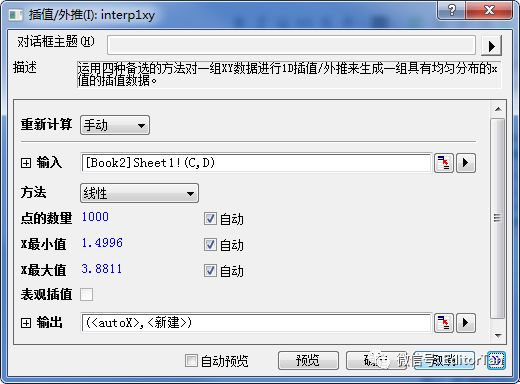

在Origin8中Number of Points點數：數據行數的1/5最佳。在Origin2018中，選擇自動（本文的曲線數據，自動匹配為1000個點，最終生成的總數據量為1000行），只需要點擊OK按鈕即可。

?

圖3? 點數的設置（默認自動）

大家可能要疑問了，在微分之前，對數據進行差值/外推有什么作用？會不會破壞原始數據？譚編對處理前后數據繪圖做了對比，發現完全重合，為了方便對比，譚編將其中一條曲線在垂直方向上平移處理，錯開一點，對比一下兩者的區別，發現利用插值/外推方法對數據進行均一化之后，數據由1681行數據精簡為1000行，繪制的曲線兩者相當吻合，如圖4所示。

?

圖4? 數據內插處理前后的曲線對比

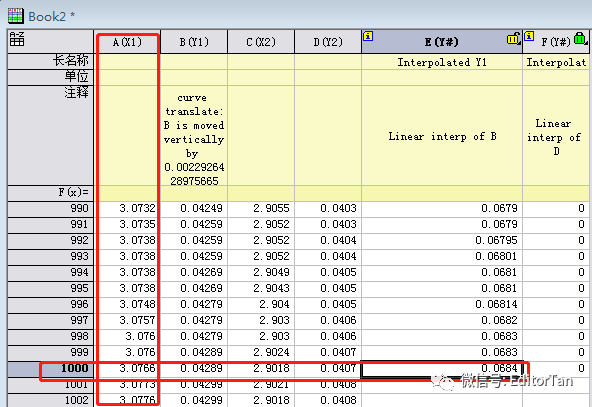

其實，Origin的Interpolate/Extrapolate（內插/外推）功能對數據進行了linear interpolation(線性插值)，并進行了表內關聯，即內插數據（雖然只有1000行）與相應X列數據（1681行）是綁定的（圖5）。

?

圖5? 內插數據與X數據的關聯

?

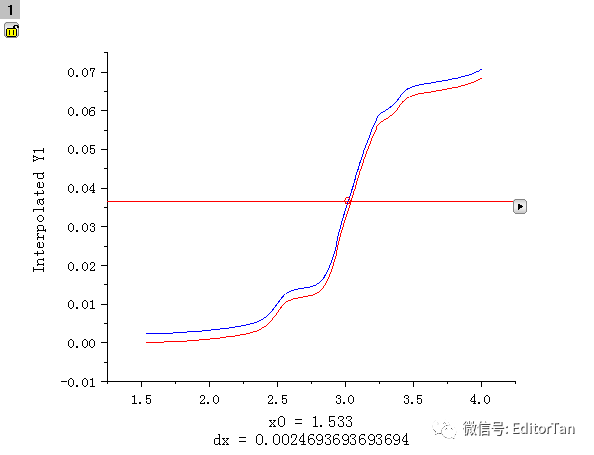

注意：如果我們單獨將Origin內插數據及其XY數據復制成新數據表，繪制的曲線并不吻合，因為內插的1000行數據與1681行X數據就不關聯了（如圖6）。

?

圖6? 復制的內插數據繪圖不吻合

經過上述分析，內插處理其實類似于去重(去除重復數據)。圖7是上述充電初始階段的數據。數據出現了很多個相同的電壓數據，黃色部分是去重后的值，其微分為0（正常）；紅色部分為重復數據；其微分發生突變（異常，在繪圖中表現為豎線、毛線）；灰色部分是分母為0的邏輯錯誤！

?

圖7? 充放電數據的特征分析

取第一個充電平臺2.5V附件的60行數據，進行去重，然后對去重前、后的數據以步長為1求ΔQ，最終求出微分數據（ΔQ/ΔV），分別對充放電數據、去重前后的微分數據作圖進行比較，如圖8所示。

?

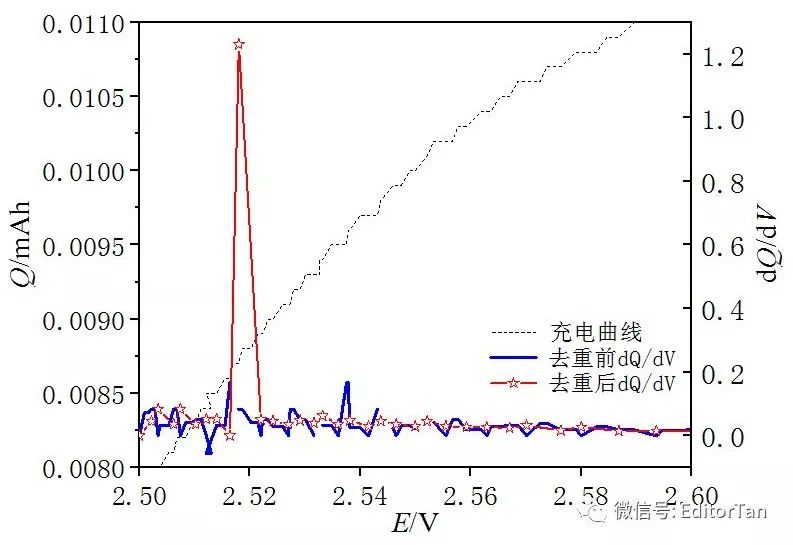

圖8? 充電曲線及其去重前后的微分曲線??

可以看出，去重前的微分曲線缺失峰、噪聲大、曲線亂、有斷點（圖8中藍色曲線的斷點來自除0邏輯錯誤）；而去重后繪制的微分曲線相對平直，峰的起落干凈利索。

在前面我們采用插值后得到了精簡的數據（如前面的圖5），首先點擊E(Y#)列標題選中數據（插值后的數據），然后點擊菜單

Analysis（分析）→

Mathematics（數學）→

Differentiate（微分）→

OpenDialog…→OK

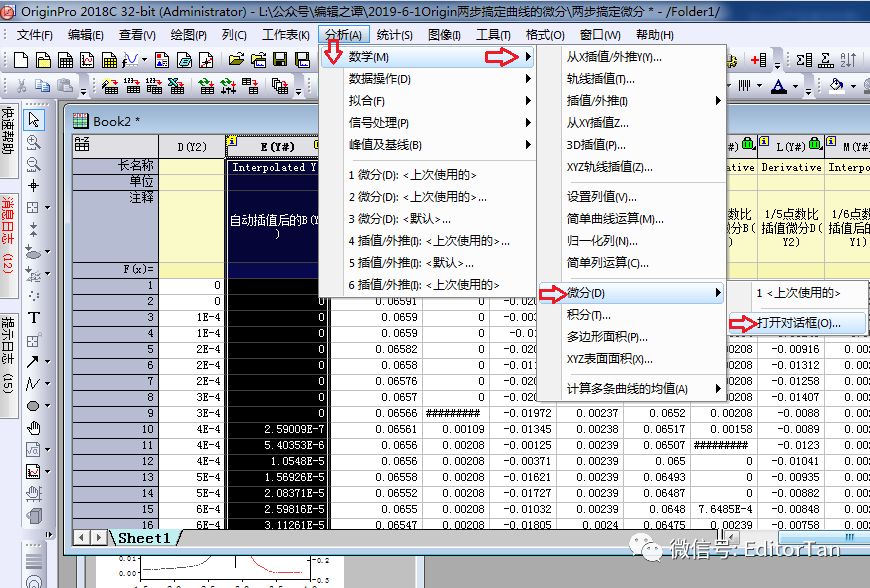

具體步驟如圖9所示。

?

圖9? 數據的微分

譚編為了對比研究前面第一個步驟中，設置不同點數比（插值點數÷數據量，下稱“點比”）得到的精簡數據的微分效果，考察“自動”（數據量1681行，自動生成1000點，點數比約60%）、1/5（點數為336點）、1/10（點數為168點）三種點比條件，得到對比圖如圖10所示。

?

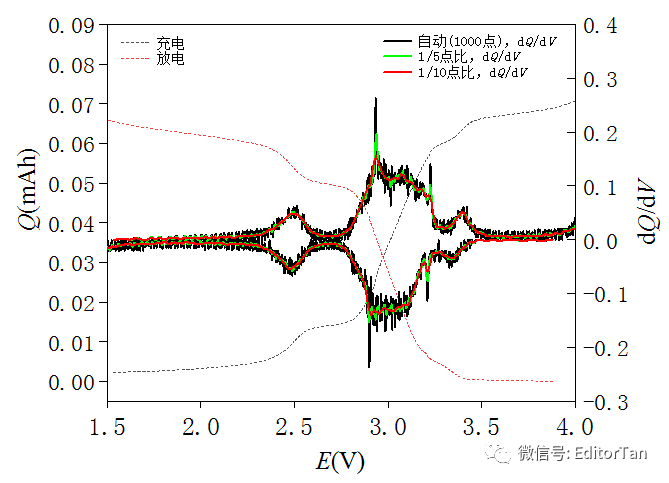

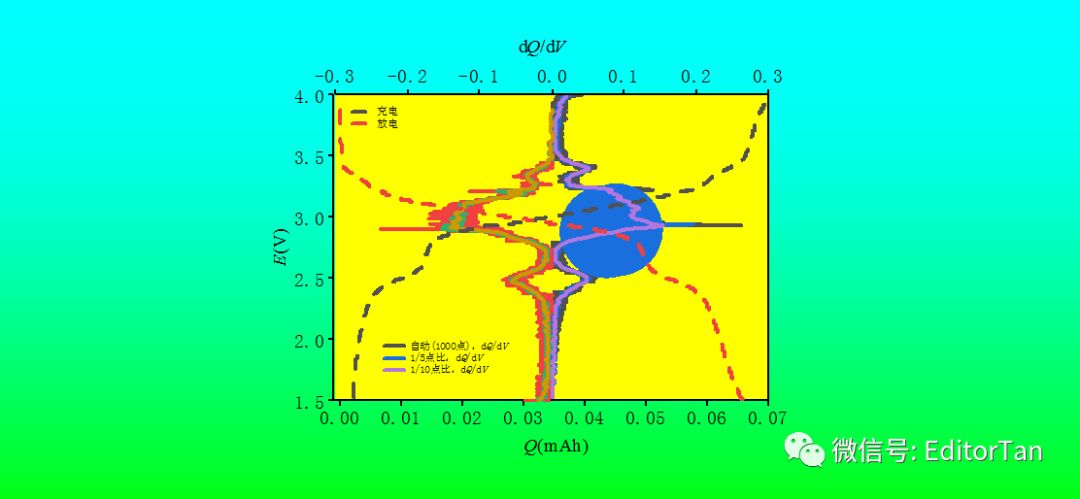

圖10? 不同點數比插值精簡所得數據的微分曲線

對比發現，在第一步插值操作中，選用1/10點比得到的微分曲線最平滑，但是主要峰（尖峰）大幅縮水；相比之下，1/5點比得到的微分曲線毛刺較大，主峰尖銳。

總結|??利用Origin兩步法計算曲線微分的方法：1/5數據點插值+微分！

但這還不夠完美，請往下看！

在前面我們討論了點比，其實是數據的壓縮比，當然數據的壓縮比越大，插值精簡后導致數據信息丟失的越嚴重，很多網友采用的1/5點比一般認為比較合適。

譚編建議采用Origin推薦的“自動”（前面圖3）匹配的數據，這樣保證數據信息不至于嚴重丟失，但是自動匹配插值精簡數據直接微分得到的曲線毛刺很大（前面圖10）。譚編在第二步微分時勾選平滑即可得到完美的微分曲線（圖11）。

?

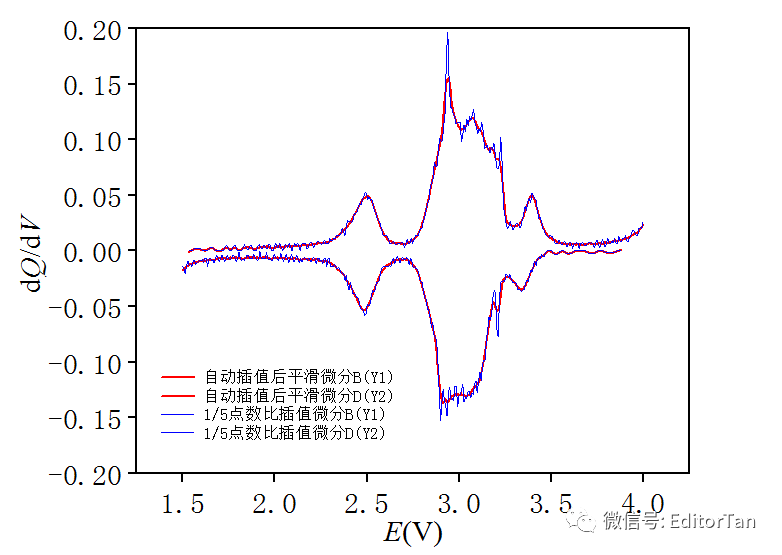

圖11? 自動插值精簡數據的平滑微分曲線、1/5點比插值精簡數據的微分曲線

具體怎么操作呢？

我們對充電（或放電）數據進行自動插值精簡后，選中精簡數據，點擊菜單

Analysis（分析）→

Mathematics（數學）→

Differentiate（微分）→

OpenDialog…→

在打開的微分對話框中，勾選“平滑”，然后點擊OK。具體設置如圖12所示。

?

圖12? 平滑微分的設置
