今天譚編輯為數據圖“擬合”和“化妝”，瞬間提升論文水平！去看看！
?
對于國外SCI論文的投稿中，經常需要提供一張摘要圖，那么有意識地培養自己的美術素養，為枯燥的科學數據圖“化妝”、“美妝”、“靚妝”，瞬間提升論文的“吸睛力”，不僅可以提高審稿通過率，而且還能提高引用！
?
這張文獻圖由北京網友提供，暫時不知道該圖的文獻來源(您若知道該圖的文獻出處，非常感謝您在推文下方留言告知文獻出處。在后面的推文中，會注明圖的文獻出處）。
?
Origin2018提供了更高級的繪圖功能，本文采取Origin2018軟件繪制曲線圖。

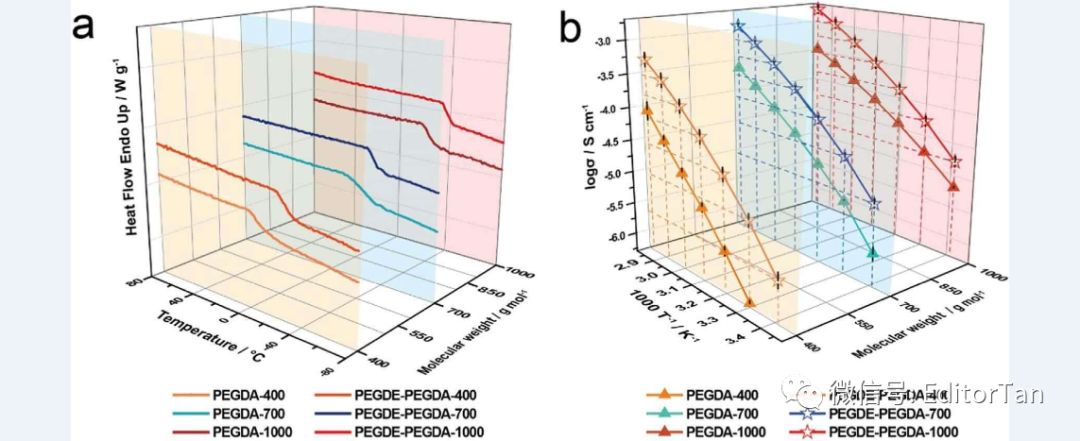

圖1 來自文獻的圖
網友提出的問題
（1）怎樣擬合圖1B中的散點？（2）怎樣添加半透明的分割面？
圖片數據
由于沒有該文獻圖的原始數據，只能估計取值并新建數據（表1）
?

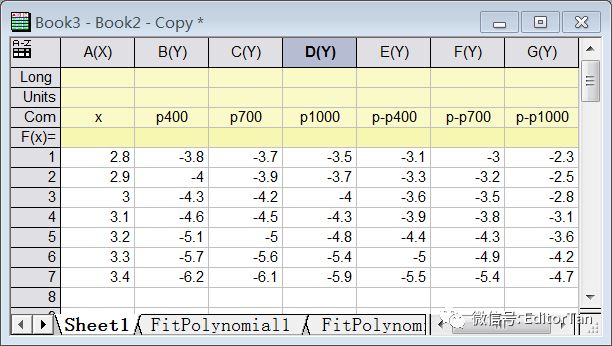

表1 圖1中的數據
表1中”p400″對應于“PEGDA-400”，“pp400”對應于“PEGDE-PEGDA-400”，其余注釋類似。
傳統繪制方法
采用傳統的繪制方法，可繪制3幅單獨的散點圖，為每個子圖“化妝”使科學數據圖片“生動”起來。
?
雙擊圖片中部空白區域，在打開的對話框中選擇“Background”選項頁，將“Color”下拉框中的“None”改為想要的顏色，此時漸變填充Gradient Fill被激活，可以修改模式Mode為“Two Colors”，再選擇2nd的彩色，確定即可生成豐富多彩的圖片。
?
對于國外SCI論文的投稿中，經常被要求提供一張摘要圖，那么有意識地培養自己的美術素養，為枯燥的科學數據圖“化妝”、“美妝”、“靚妝”，瞬間提升論文的“吸睛力”，不僅可以提高審稿通過率，而且還能提高引用！
?

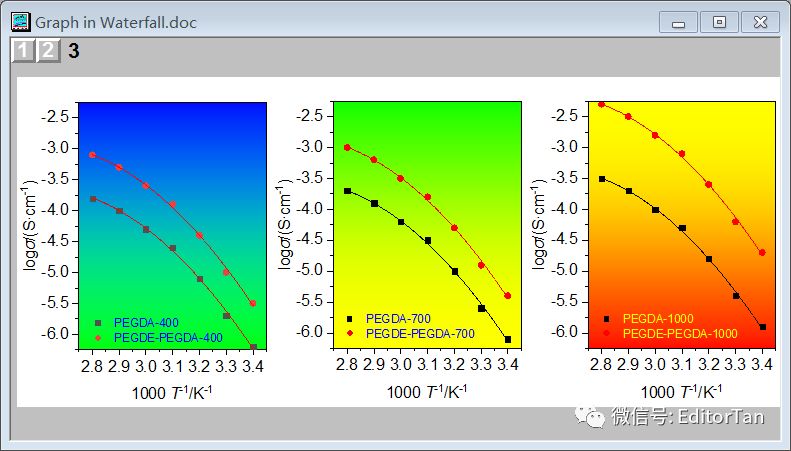

擬合方法：分別點擊圖中的散點，點擊菜單“Analysis”-“Fiting”-“Polynomial Fit”，擬合結果如圖2所示：（A）400 ? ? ? ? (B)700 ? ? ? ? (C)1000
?
圖2? 傳統繪圖效果
?
傳統繪圖方式（圖2）中，如果保持每個子圖的縱軸、橫軸刻度范圍一致，也可以比較直觀地對比出3個系列（400、700、1000）的2種物質（復合前PEGDA和復合后的PEGDE-PEGDA）的性質。
?
在優秀的論文中，每張圖片都會自己“說話”，即不用在正文中贅述也能向讀者“說”出結論，這就是科技圖表繪制的原則——“自明性”。
?
科技數據圖通常包含重要的變化趨勢、性能對比、表征驗證等信息，因此一張出彩的數據圖片需要在盡可能少的版面“圖說”盡可能多的“信息容量”。
?
圖2顯示出的“信息容量”主要有：
?
（1）各物質的logσ均隨不同序列（400、700、1000）的增加而增大；
（2）各物質的logσ均隨1/T的增加而減小，且可擬合；
（3）復合后PEGDE-PEGDA的logσ均比復合前PEGDA的提高。
?
傳統繪圖法的優缺點：
?
（1）繪圖簡單、快速等優勢；
（2）占版面、欠直觀等缺點。
三維散點圖的繪制
4.1 設計思路
?
在傳統繪圖法（圖2）中，每個子圖分別對應于400、700、1000三個序列。
?
怎樣繪制3D散點圖，這需要將3個子圖按照圖3的方式編排。那么原來2D圖中的縱軸Y軸需要變為Z軸，3個序列需要新增為Y軸，即新增一個自變量y。

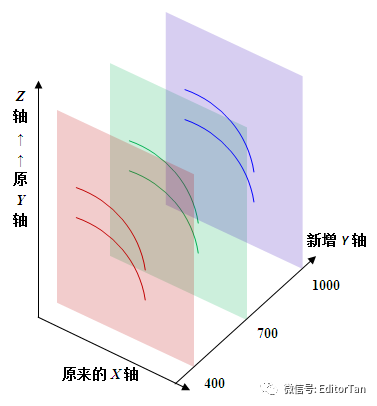

圖3 設計思路
?
4.2 數據處理
?

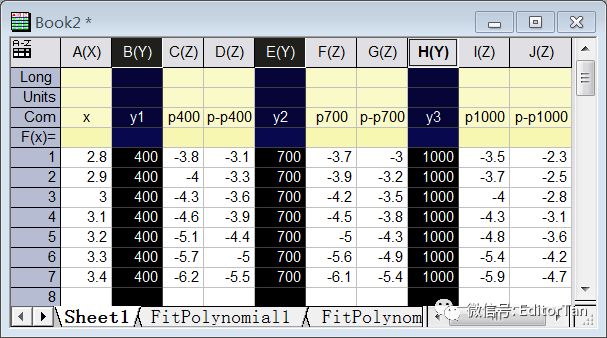

理清思路之后，利用3D Scatter圖繪制之前，需要新建一個數據表（請不要在原數據表中修改，這樣會破壞已經完成的繪圖的），給表1中的每個系列數據中增加1列y1、y2、y3分別在表列中填充400、700、1000，并Set as Y。
?
再將原數據的表列Set as Z。效果見表2。
?
表2? 新增Y軸的數據表
?
4.3 3D散點圖的繪制
?

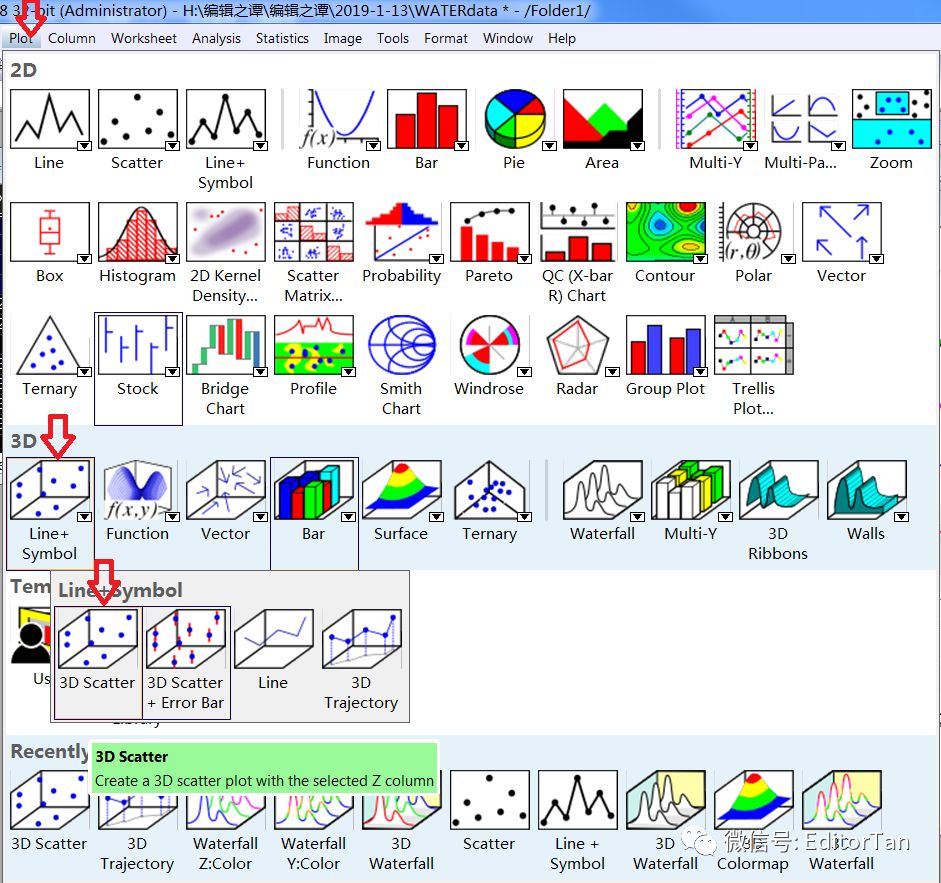

全選表中數據，點擊菜單plot，在彈出的下圖中點擊“3D”工具欄中的第一個“3D Line+Symbol”，會繼續彈出具體的4種工具，選擇“3D Scatter”。如圖4。
?
圖4 3D散點圖的繪制工具
?

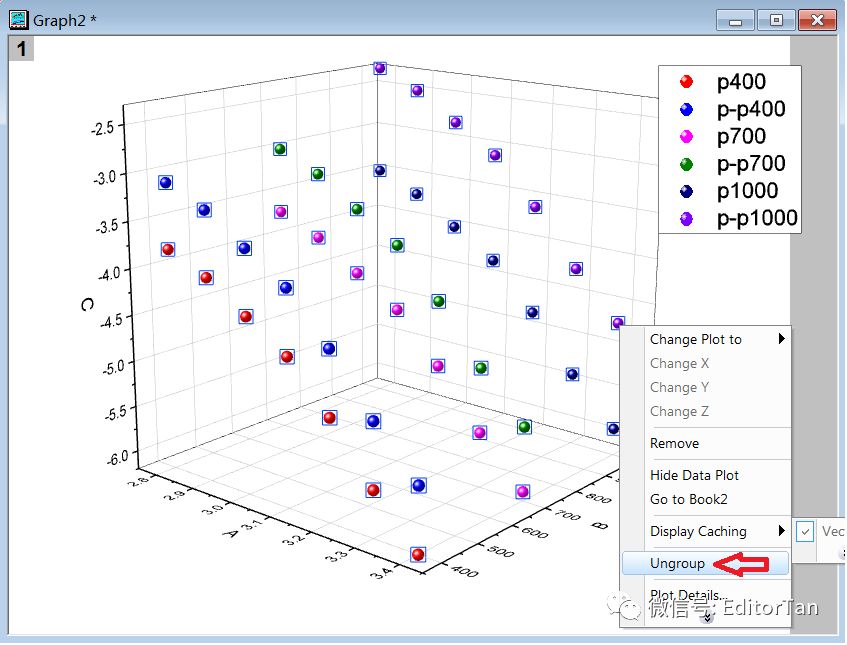

可繪制出草圖如圖5所示，但是每條散點都是Group群組捆綁狀態，若需要靈活設置每條數據的圖例和顏色，則需要解除群組，點擊任意一個散點，然后右鍵選擇“Ungroup”即可。
?
圖5? 解除群組
?
圖例的修改切忌隨意，要有規律可尋。圖例本身就是一種圖形化的語言，是除了“圖文”標注以外的另一種非常重要的“圖說”信息。為了使數據圖更加清晰，可將相同因素的散點采用相同的符號。
?
該文獻圖的作者在繪制該圖時，是花了一番心思的，將該圖設計并繪制得如此精致。從某種程度上說，科技繪圖藝術也可以反映作者在科研實驗上的“鉆研”精神，因此該作者的這種精神值得我們學習。
?
例如本案例中，用▲表示PEGDA系列，用☆表示PEGDE-PEGDA；而采用不同的顏色區分400、700、1000三個系列；用相同的顏色將復合前、復合后的兩種物質聯系起來。結果如下：
?
圖6? 圖例符號的設置
4.4 散點的擬合
?

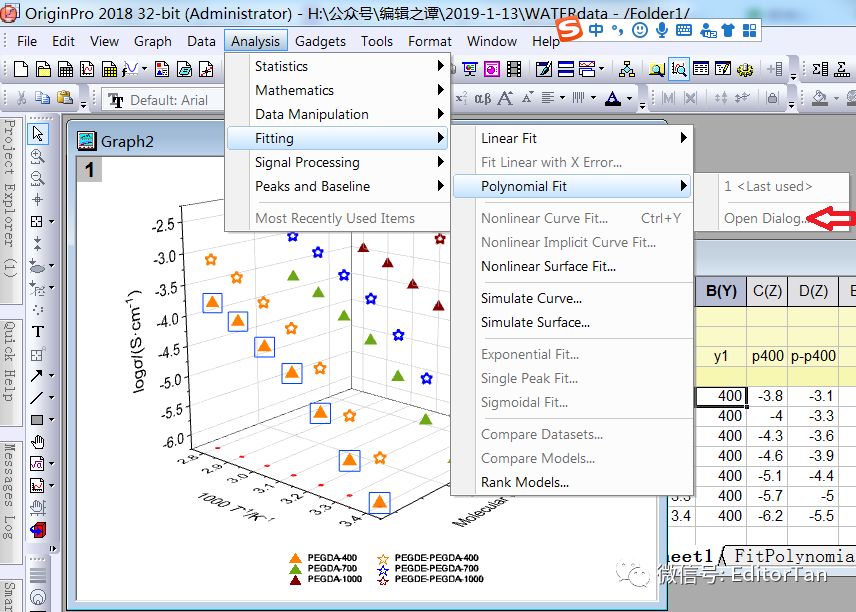

下面開始逐條擬合，點擊某條散點圖，點擊菜單Analysis→ Fitting→ Polynomial Fit→ Open Dialog… 或1<Last used>，如圖7所示。
?
圖7? 散點的擬合菜單
?
但是，我們發現直接在3D Scatter圖中擬合，好像不可用，圖7中的“Open Dialog…”和“<Last used>”都是灰色的。或許這也就是該網友遇到的同樣的問題（3D散點圖怎樣擬合？）

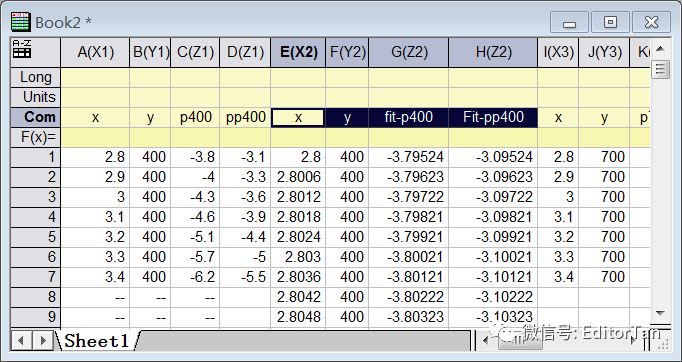

那么，我們將圖2中的擬合數據，重新建立數據表，并整理如表3所示。
?
當然，只需要臨時繪制圖2中的單獨的每個子圖即可，不需要層管理放置同一個繪圖區，也不需要調整圖文、圖例，因為只是利用這一步驟預處理數據（擬合數據）。這里可省略同一張子圖中兩組散點的4列擬合數據（兩列X、兩列Y）中的X擬合數據，即共用E(X2)擬合數據（如表3中藍色塊的x列）。
?
然后新增一列y并將y列所有行都填充相同的Y值(如400），這里一定要將擬合數據的所有行的Y值賦值，否則繪圖的擬合曲線不完整。類似地，處理700和1000系列的擬合數據。
?
表3? 擬合數據的重新配置
?
然后選中表2中的所有數據，點擊菜單Plot→3D Scatter（見圖4），即可繪制出草圖如圖8所示。
?

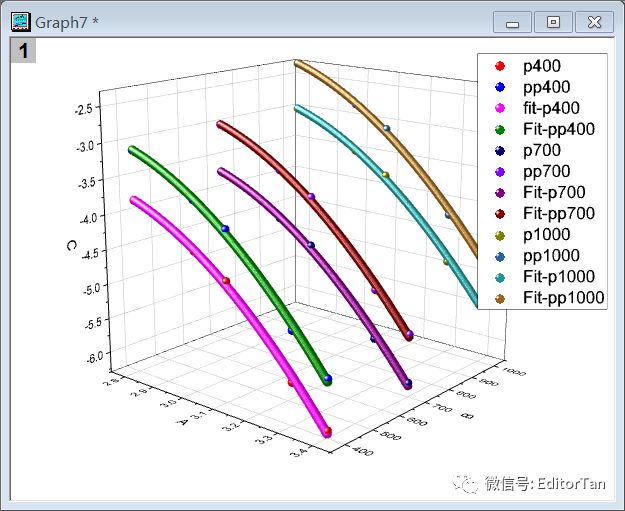

圖8 3D Scatter繪制的草圖
?
圖8中擬合曲線是由圓球組成的，散點也是球形，且堆在一起，這給圖例樣式的修改帶來麻煩，采用雙擊這些球形打開修改的方式已經變得不好使了，有時候只能修改某個球的顏色。
?

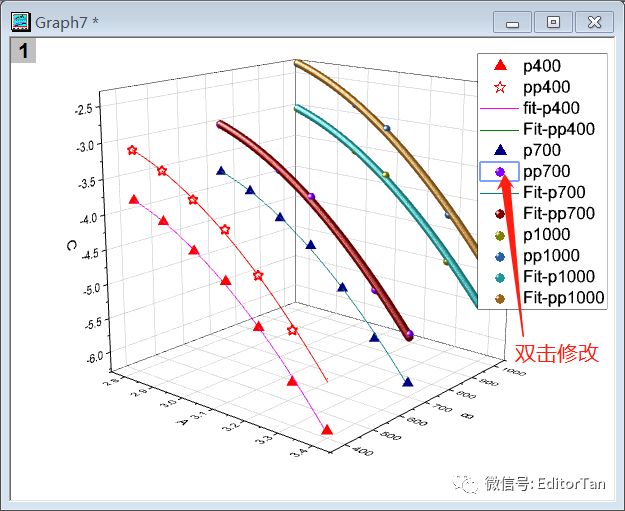

因此，我們一般在圖例框中雙擊圖例符號（這里是球形）修改，注意不是雙擊圖例后面的文字，如圖9所示。
?
圖9 圖例的修改方法
?

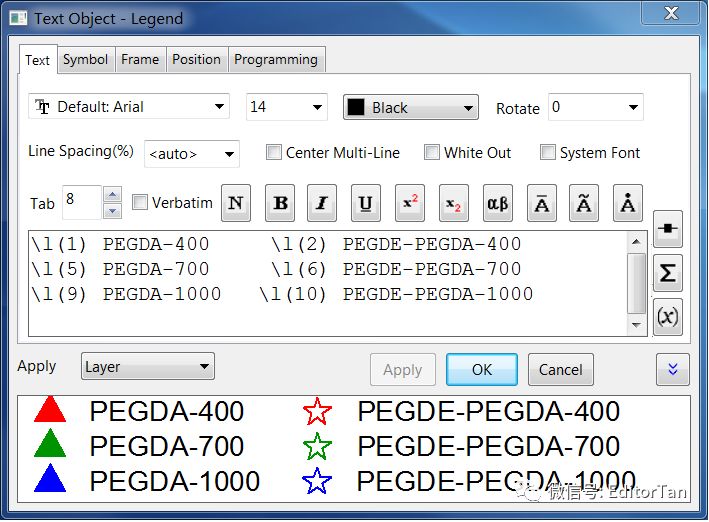

修改圖例文本：雙擊圖例框中的任意文本，在打開的對話框中刪除擬合圖例，修改圖文，如圖10所示。
?
圖10? 圖例文本樣式的修改
?

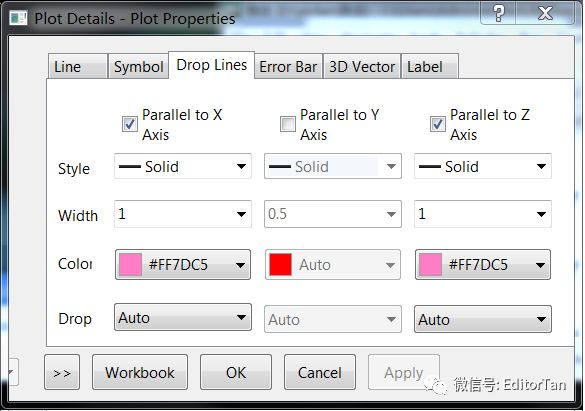

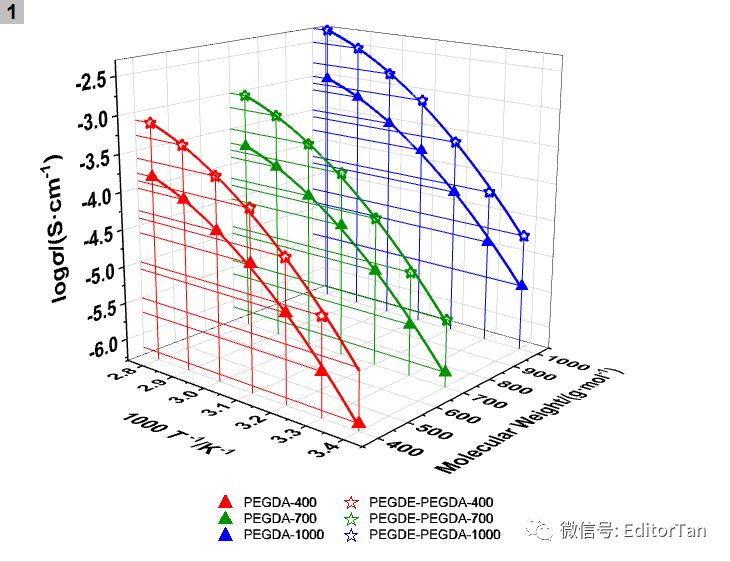

添加參考線Drop Lines：雙擊圖例框中的圖例符號，在彈出框中點擊Drop Lines選項卡，勾選平行于X軸、平行于Z軸的?，可得到圖11的效果。
?
圖11 添加垂線的效果
?
半透明參考面的繪制，目前我還沒找到合適的方法。不過，譚編輯另辟蹊徑，有一個解決辦法！
?
采用圖11的方法，對擬合曲線設置Drop Lines，由于擬合曲線不是散點，所以它的垂線將呈現一種平面，注意要設置為Dot點線、顏色要比曲線的顏色淺一點，如圖12所示。
?
圖12 擬合曲線的垂線設置
?

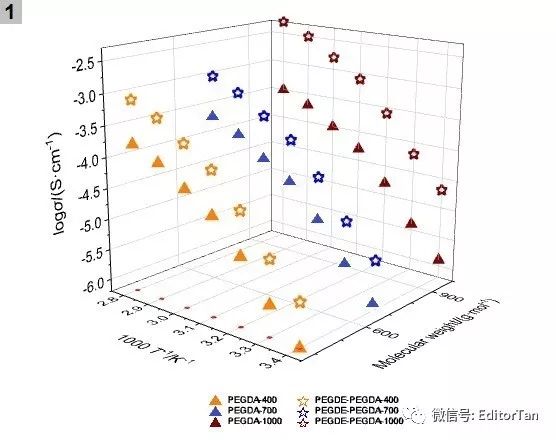

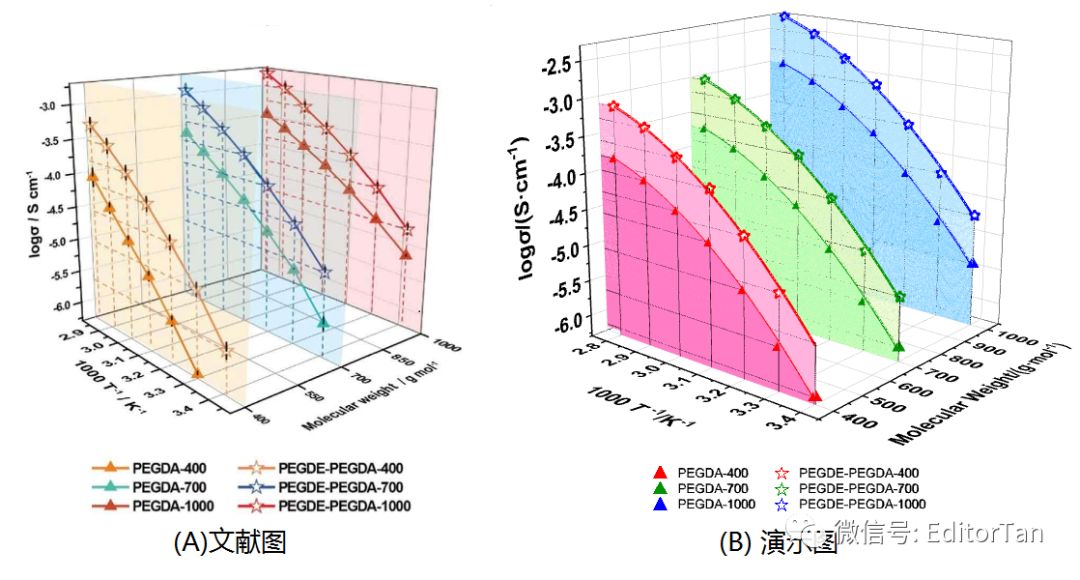

得到最終的效果如圖13所示。圖13A是文獻圖，圖13B是“編輯之譚”重現演示圖。
?
對比一下，兩者各有千秋。若一定要將圖13A的效果繪制出來，則需要借助CorelDraw或Adobe Illustrator等軟件，添加半透明的平行四邊形參考面，是可以實現的。
?
在后續的推文中將演示這兩款繪圖軟件的相關技巧，歡迎您繼續關注！
圖13 文獻圖與演示圖的對比效果
