盡管失配位錯無處不在，但由于其埋藏性，直接探究失配位錯的動態作用是無法實現的。

在此，來自美國紐約州立大學賓漢頓分校的Guangwen Zhou等研究者以銅氧化物到銅的界面轉變為例，證明了失配位錯以一種間歇性的方式調節氧化物到金屬的界面轉變，通過這種方法，界面臺階的橫向流動被固定在失配位錯的核心位置，直到錯位爬到新的氧化物/金屬界面位置。相關論文以題為“Dislocation-induced stop-and-go kinetics of interfacial transformations”于2022年07月27日發表在Nature上。

對失配位錯及其與相變的動態耦合的基本認識，一直是一個長期的研究課題。透射電子顯微鏡(TEM)，在闡明靜態位錯的位置和構型方面，顯示了它的通用性和原子尺度的精度。人們已經普遍在用透射電鏡觀察變形過程中位錯的運動。然而，直接探究相變過程中失配位錯的動態作用具有挑戰性，因為它不僅需要原子捕獲界面的快速演化，而且需要應用刺激來驅動界面轉換。

在這里，研究者報告了在界面轉換過程中失配位錯的動態作用的直接可視化。這是通過原位環境TEM在樣品區流動氫氣(H₂)氣體來激活銅氧化物(Cu₂O)/銅(Cu)界面反應，同時通過高分辨率TEM (HRTEM)成像來分辨Cu₂O→Cu的界面轉變。研究者的原位TEM實驗，包括通過在氧氣(O₂)中氧化Cu形成Cu₂O/Cu界面，然后切換到H₂，這導致Cu₂O在Cu₂O/Cu界面還原為Cu。

圖1a顯示了在分壓氧氣(p_O2) = 0.67 Pa，溫度T = 623 K下形成的Cu₂O(110)/Cu(110)界面的典型HRTEM圖像。圖1a中，Cu₂O/Cu界面位置由綠色虛線標出，并識別出4個失配位錯，顯示了7×6和8×7重合點陣(CSL)構型，其中Cu₂O中的6(或7)個Cu間距與Cu襯底中的7(或8)個Cu間距相匹配。Cu和Cu₂O之間較大的天然晶格失配(約14.5%)，在能量上不利于共格界面的形成，從而導致一系列位錯釋放失配應變。

HRTEM圖像的幾何相位分析(GPA)證實了這一點，該圖像顯示了位錯核心周圍集中的應變(圖1b)。從后來的原位TEM觀測結果可以看出，8×7(和6×5)段在Cu₂O→Cu界面轉變過程中瞬間出現，并轉變?yōu)楦€(wěn)定的7×6 CSL。

研究表明，結合原子計算，研究者確定釘扎效應與金屬原子填補位錯核心空位的非局域輸運有關。這些結果，為固體-固體界面轉變提供了機理上的見解，并對利用埋藏界面上的結構缺陷來調節質量傳輸和轉化動力學具有重大意義。

圖1. Cu₂O/Cu界面失配位錯的形成

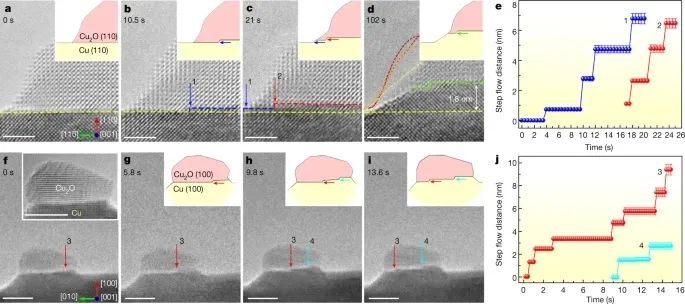

圖2. 在623 K和5.3 Pa H₂氣體下Cu₂O→Cu界面轉變的停-走邊緣流的原位TEM可視化

如圖2b, c中藍色和紅色箭頭所示，Cu₂O→Cu的轉變是通過原子臺階沿Cu₂O/Cu界面的橫向流動發生的。外延Cu₂O/Cu界面通過臺階-流動轉變保持不變。然而，在原位TEM觀測中，Cu₂O→Cu轉變呈現出明顯的“走走停停(?stop-and-go)”的特征，這使得Cu₂O/Cu界面臺階的橫向傳播有規律地中斷，并出現2~6 s的短停頓，如圖2e所示，圖2b,c中臺階1和2橫向傳播的距離-時間圖(圖2e)。同時，從圖2d中氧化物表面的時間演變可以看出，Cu₂O表面發生了輕微的衰變。

圖3. 623 K和5.3 Pa H₂氣體流動時Cu₂O→Cu界面轉變過程中失配位錯調控的間歇邊緣流原位原子尺度觀察

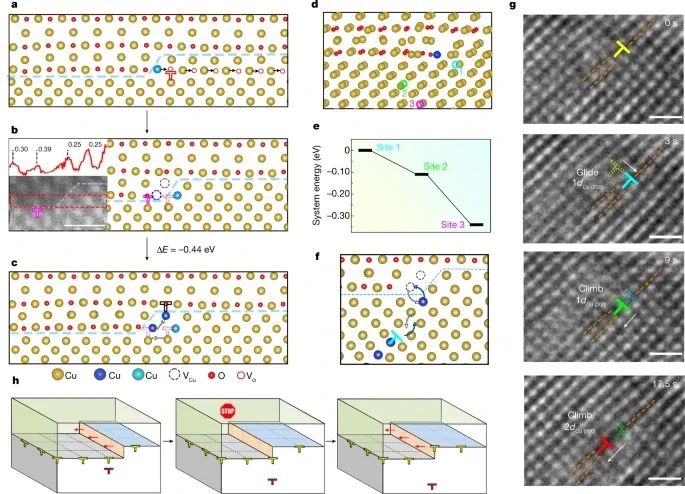

圖4. Cu₂O→Cu界面相變的DFT模擬

綜上所述，鑒于在固體-固體轉化過程中無處不在的臺階機制，失配位錯在調節固體反應動力學中的重要作用，可能直接適用于結垢反應(即氧化、氮化、硫化和硅化)，沉淀反應、固相置換反應和互擴散形成層，其中控制界面轉變的基本過程原型表現出相似性，包括界面臺階、失配位錯和空位輔助擴散。

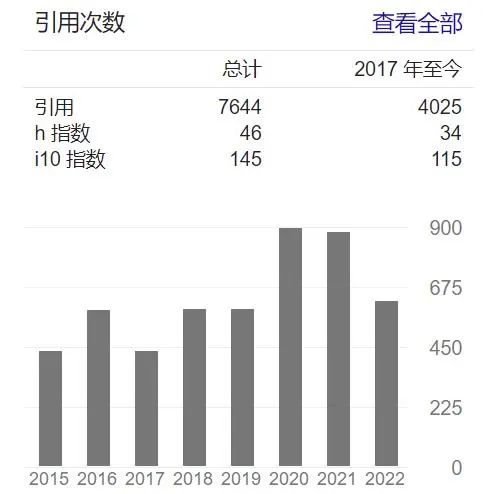

Guangwen Zhou，教授，美國紐約州立大學賓漢頓分校材料研究所副所長和材料科學與工程副主任。Guangwen Zhou的研究重點是表面和界面現象的原子機制；材料在氧化和腐蝕等惡劣環境中的穩定性；非平衡條件下材料的合成與加工能源儲存/轉換、多相催化和電子器件用材料；材料表征使用動態原位電子和掃描探針顯微鏡，衍射和光譜。Zhou教授發表了150多篇期刊論文，包括Nature Materials、Nature Communications、PNAS和Physical Review Letters等。Zhou教授是美國國家科學基金會(NSF)職業生涯獎(2011)和卓越獎學金和創造性活動校長獎(2016)的獲獎?wù)摺?003年獲美國匹茲堡大學博士學位；北京工業大學碩士學位，湘潭大學學士學位。在2007年加入紐約州立大學賓厄姆頓分校之前，他曾在阿貢國家實驗室和匹茲堡大學擔任研究職位。截至目前，Guangwen Zhou教授的文章總引用次數為7644，h指數為46。

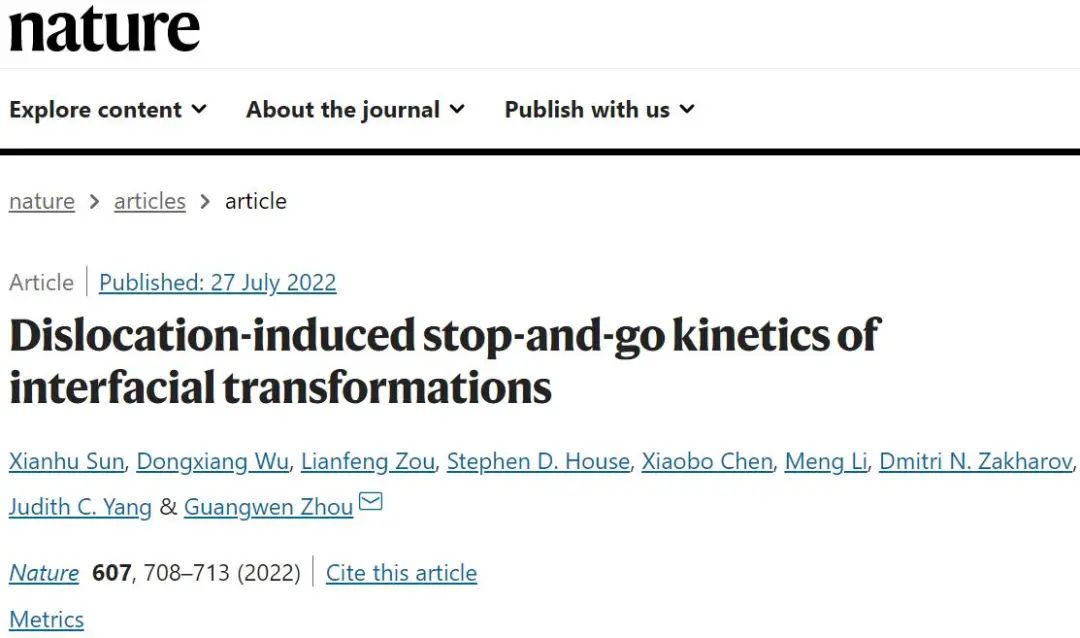

Sun, X., Wu, D., Zou, L.?et al.?Dislocation-induced stop-and-go kinetics of interfacial transformations.?Nature?607,?708–713 (2022). https://doi.org/10.1038/s41586-022-04880-1
