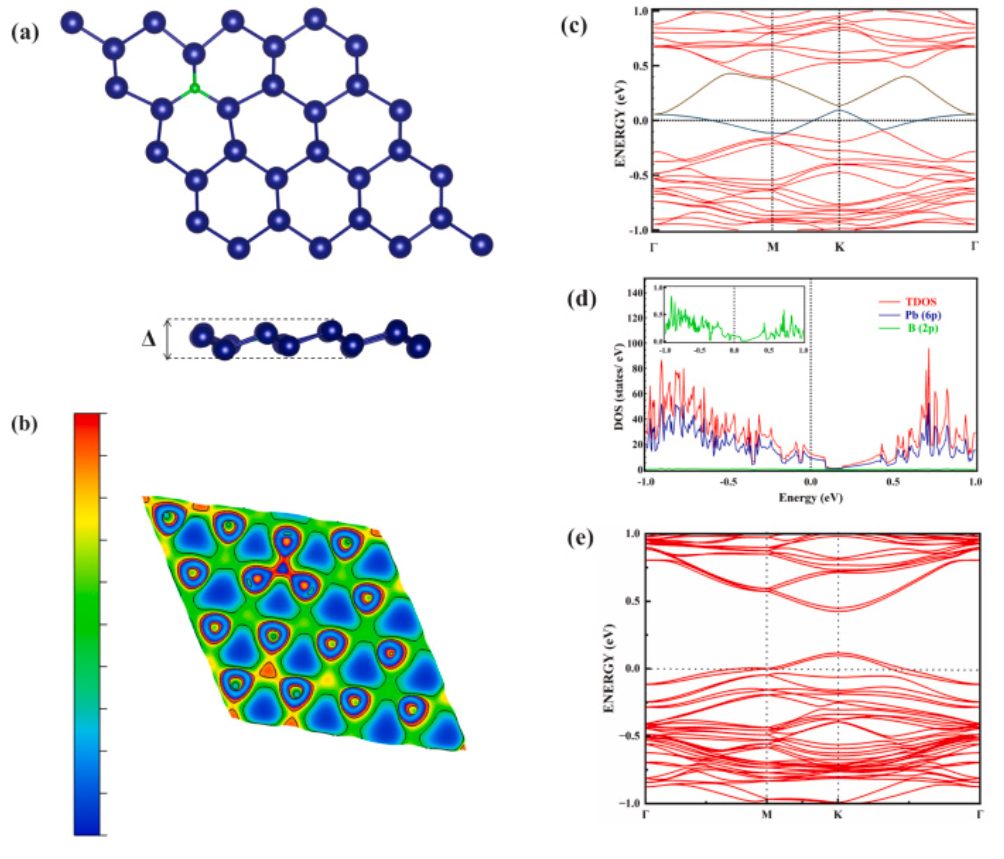

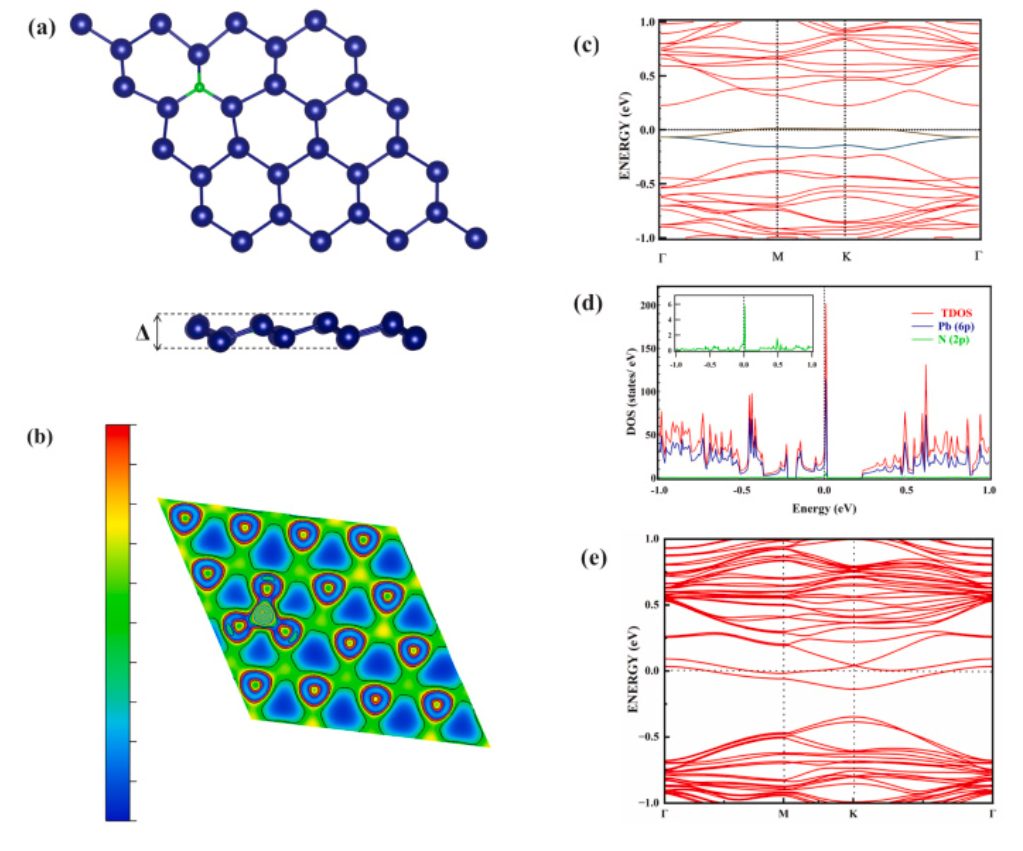

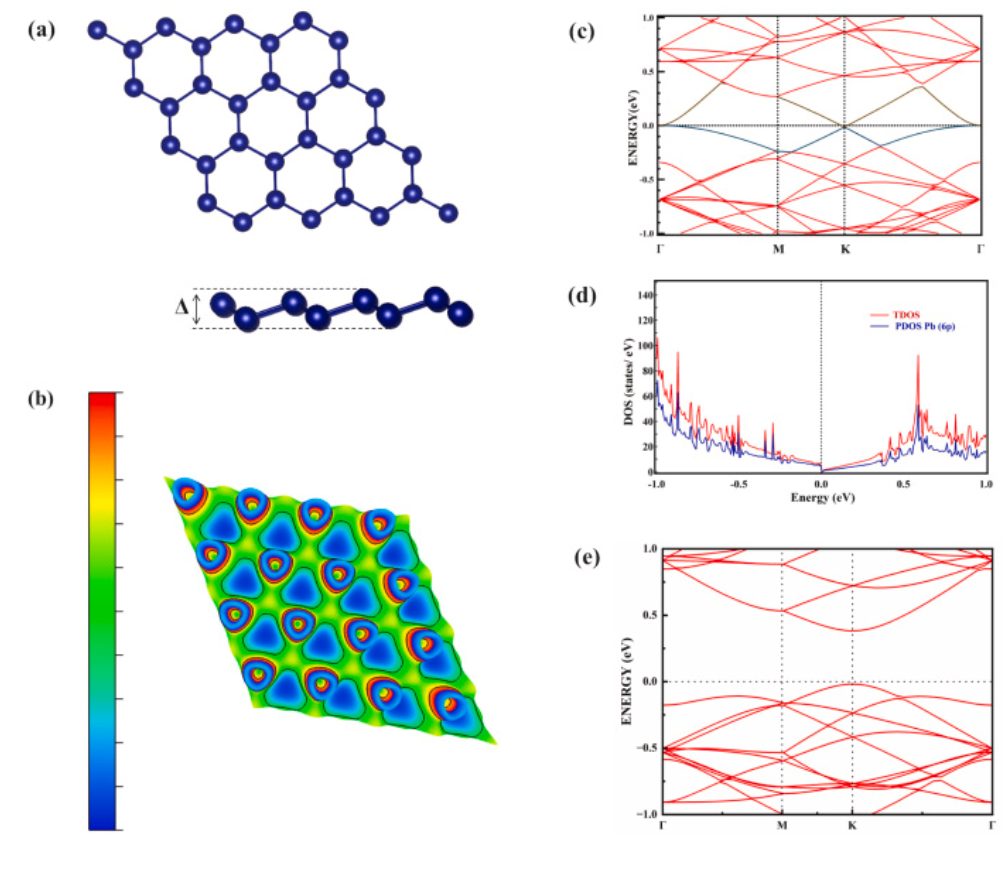

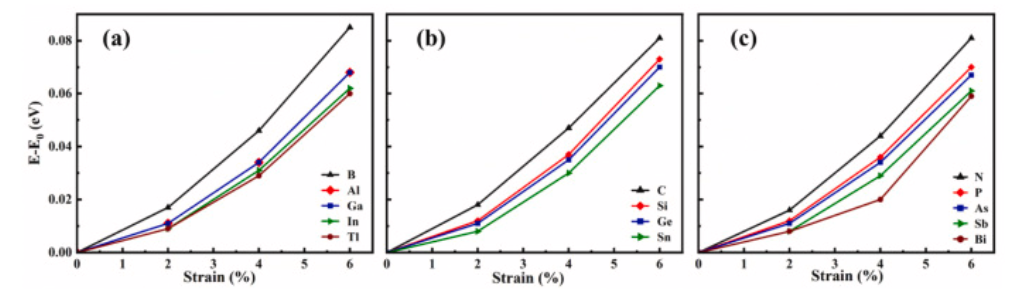

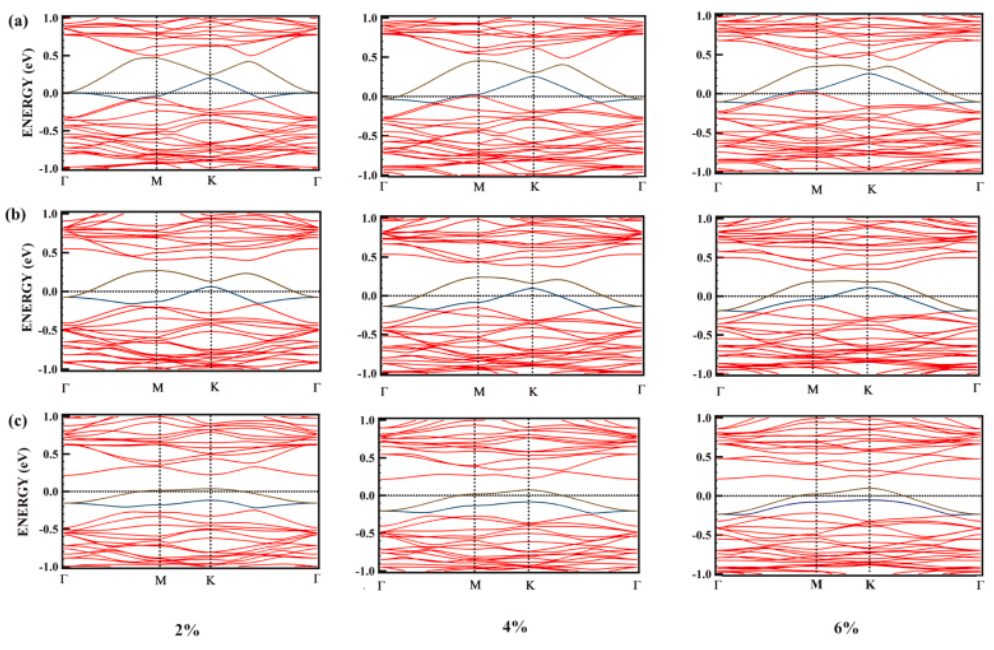

二維材料具有獨特的電子和物理性質,使其在納米電子學和光電子應用中具有巨大潛力。在此,印度理工學院Rakesh Kumar等人使用第一性原理計算研究了二維材料鉛烯的電子性質,并研究了元素周期表中13-15族原子的取代摻雜和雙軸應變對鉛烯電子性質和功函數的影響。計算方法基于密度泛函理論(DFT),作者使用維也納從頭算模擬包(VASP)進行電子結構計算,并使用含有Perdew–Burke–Ernzerhof(PBE)泛函的廣義梯度近似(GGA)來描述電子關聯相互作用。在晶體結構優化過程中,作者將每個原子上力的收斂標準設置為0.0001eV/?。對于能帶結構的計算,作者使用了16 × 16 × 1的 K點網格,并將截止能量設置為150 eV。此外,對于態密度(DOS)的計算,作者使用了20×20×1的稠密K點網格,并且采用20?的真空層來屏蔽層間相互作用。結果與討論圖1 鉛烯的模型結構、電荷密度圖、能帶結構和態密度如圖1a所示,鉛烯具有彎曲的六邊形晶格結構,相應的晶格常數、屈曲高度和Pb-Pb鍵長分別為4.928?、0.920?和2.990?。如圖1b所示,鉛烯具有均勻且連續的電荷密度分布,并且能帶結構(圖1c)表明鉛烯在K點具有零帶隙和狄拉克錐。此外,作者計算了總態密度和部分態密度(TDOS/PDOS)(圖1d),其中鉛烯的6p軌道在費米能級貢獻最大。作者還研究了自旋-軌道耦合(SOC)的影響,并且由于自旋-軌道相互作用產生了0.4 eV的帶隙(圖1e)。圖2 B摻雜鉛烯的模型結構、電荷密度圖、能帶結構和態密度如圖2所示,B摻雜鉛烯的電荷密度圖顯示了硼(B)位點周圍的電荷積累(圖2b)。相對于原始鉛烯,費米能級向價帶邊緣移動(圖2c),這表明鉛烯為p型摻雜。而與原始鉛烯相比,費米能級的DOS增加(圖2d)。即B的引入打破了原始鉛烯的晶格對稱性,并導致K點能帶分裂。此外,作者還進行了自旋極化計算,以研究B摻雜鉛烯的磁性行為,而B原子在鉛烯中的摻雜不會引起任何磁矩,這表明摻雜的鉛烯具有非磁性行為。作者還研究了硼摻雜鉛烯中的SOC相互作用,即使在包含SOC之后,它也顯示出金屬性質(圖2e)。圖3 C摻雜鉛烯的模型結構、電荷密度圖、能帶結構和態密度C摻雜鉛烯的晶體結構和電子能帶結構與原始鉛烯類似(圖3),即C摻雜鉛烯的電子能帶結構存在狄拉克錐,并且與原始鉛烯相比,費米能級進一步向更低的能量移動(圖3c)。此外,與原始鉛烯相比,費米能級的DOS略有增加(圖3d)。而在包括SOC時的C摻雜鉛烯中,作者觀察到了0.29eV的帶隙(圖3e)。圖4 N摻雜鉛烯的模型結構、電荷密度圖、能帶結構和態密度圖4顯示了N摻雜鉛烯的能帶結構、態密度(DOS)和電荷密度圖。與原始鉛烯相比,電子能帶結構(圖4c)顯示費米能級向導帶邊緣移動,這表明其為n型摻雜。在N摻雜鉛烯的情況下,狄拉克錐在K點消失。與原始鉛烯相比,費米能級的DOS值增加(圖4d)。此外,即使在包含SOC之后,N摻雜鉛烯也呈現金屬特性(圖4e)。圖5 硼、碳和氮摻雜鉛烯的電子能帶結構對摻雜鉛烯施加2%、4%和6%的雙軸應變(圖5)時,摻雜有第14族原子的鉛烯在費米能級態密度(DOS)增加,而摻雜有第13族和第15族原子的鉛烯態密度降低。此外,功函數隨著拉伸應變的增加而單調增加。圖6 硼、碳和氮摻雜鉛烯的應變-能量曲線如圖6所示,連續的應變-能量曲線表明施加的應變落在彈性范圍內,并且施加雙軸應變不會破壞六邊形對稱性。此外,應力-能量曲線顯示出平滑和連續的單調性,并且沒有任何不連續性。總結展望計算結果表明,取代摻雜和雙軸應變可以顯著調控單層鉛烯的電子性質和功函數。作者通過取代摻雜和雙軸應變研究發現,鉛烯的功函數在3.80-4.14eV的范圍內變化,這種電子性質的可調諧性表明了鉛烯在光電器件中極具應用潛力。文獻信息Prarena Jamwal et.al Tailoring electronic properties and work function of monolayer plumbene by substitutional doping and biaxial strain Surfaces and Interfaces,2023https://doi.org/10.1016/j.surfin.2023.103294
