隨著便攜可穿戴電子設備的快速發展，人們迫切需要設計并生產在變形條件下不降低電子設備性能的可拉伸超級電容器，并以此用作電源。

目前，研究者們正致力于制造基于可拉伸纖維/類紗狀碳納米管（CNT）的超級電容器，其中包括構筑波浪形、螺旋狀和彈簧狀的CNT結構來適應不同應變條件的幾何形狀，或?qū)⒒钚圆牧贤扛驳娇衫斓木酆衔锘幕驈椥岳w維上。

然而，在多數情況下，除了夾在正負極之間的電解質層之外，額外的夾層以及活性材料較厚的堆積也會導致電容性能降低，并使拉伸率遠低于100％。

最近，研究人員使用乙烯基有機物雜化的二氧化硅納米粒子與經過預應變處理的波狀聚吡咯（PPy）@CNT紙作為電極，并用交聯的水凝膠電解質構建了高度可拉伸的超級電容器，克服了傳統聚乙烯醇基電極較差的拉伸性能，但仍未解決由電極和電解質的微結構引起的整體可拉伸性能差的問題。

因此，我們需要積極尋求一種在拉伸過程中內在可拉伸的電極和電解質，防止器件在拉伸過程中發生相對滑動及錯位，從而實現在高度拉伸的條件下仍具有優異電化學性能的超級電容器。

?

當超級電容器受到彎曲或拉伸變形時，電極層及電解質層的自愈能力對于恢復其機械完整性、電導率和電化學性能尤為重要。迄今為止，基于自修復聚合物基底的自愈合超級電容器及其實時自修復性能仍鮮有報導。這是由于這類超級電容器往往受限于以下兩點：

(1) 自修復基底大多沒有電化學活性，拉低了器件整體的能量密度；

(2) 向器件中引入自修復基底層使配置復雜且組裝過程繁瑣。

此外，充放電過程中產生的局部應力使電極材料層和電解質層產生裂紋。因此，可穿戴超級電容器在反復拉伸的條件下能否達到較長的壽命，取決于電極材料和電解質的實時自愈合性能。

近日，中國科學技術大學合肥微尺度物質科學國家實驗室俞書宏教授、合肥工業大學從懷萍教授在國際期刊Advanced Materials發表了最新工作。

該工作以聚吡咯（PPy）包覆的金納米粒子/碳納米管（CNT）/聚（丙烯酰胺）（記為GCP@PPy）多孔蜂窩狀骨架作為水凝膠電極，并在電極背面生長Ag納米線構成的薄膜作為集流體，以金納米粒子/聚（丙烯酰胺）（記為GP）作為水凝膠電解質，來構建在高度拉伸條件下具有實時自修復功能的超級電容器。

該工作構筑的超級電容器可提供885?mF?cm^-2的面電容和123 μWh cm^-2的面能量密度，其性能在可拉伸超級電容器中居于首位。

另外，該工作構筑的超級電容器能承受高達800％的拉伸應變，在近紅外（NIR）激光照射下具有快速的光響應自愈合能力，在充放電過程中展現出顯著的實時自修復性能。卓越的性能與簡便的制備方法相結合，使該設備成為迄今為止報道的所有柔性超級電容器中性能最佳的設備。

圖1. ?GCP@PPy水凝膠電極的制備。?a）GCP@PPy電極的制備流程；b，c）GCP@PPy水凝膠在不同放大倍數下的SEM圖；d）拉伸條件下GCP@PPy水凝膠的應力-應變曲線，圖中藍色和紅色曲線分別為GCP@PPy在光響應和電響應條件下的自愈合性能；e）GCP@PPy水凝膠在光響應和電響應條件下的自愈合效率；f）GCP@PPy水凝膠分別在NIR激光照射與電誘導條件下自愈合的光學照片；g）GCP@PPy水凝膠的光響應與電響應自愈合機制。

通過自由基聚合反應制備GCP水凝膠的過程如圖1a所示。先將CNT超聲分散在金納米顆粒懸浮液中，再加入N，N-雙（丙烯酰基）胱胺（BACA）。由于BACA分子中含有S-S鍵，能與Au結合形成Au-SR鍵，所形成的Au@BACA復合物即為聚合反應中的交聯劑。該反應以過硫酸鉀作為引發劑，并用N，N，N’，N’-四甲基乙二胺加快丙烯酰胺單體的聚合速率，經聚合得到與金納米顆粒及CNT復合的聚（丙烯酰胺）水凝膠電極，即GCP水凝膠。隨后，利用過硫酸銨在GCP水凝膠表面引發吡咯的原位聚合，即可形成GCP@PPy水凝膠電極。

?

SEM圖顯示，GCP@PPy水凝膠呈多孔蜂窩狀結構（圖1b）。與GCP水凝膠相比，GCP@PPy水凝膠具有更大的孔徑，這是由于在形成PPy的反應過程中發生了體積膨脹。

在高倍SEM圖中，能觀察到大量PPy納米顆粒均勻沉積在GCP水凝膠骨架的表面而不是填充在孔內（圖1c），這有利于離子和電子的傳輸，并提高電化學性能。Au-SR鍵的增韌作用使GCP@PPy水凝膠在1.25 MPa的拉伸應力下達到2380％的斷裂應變（圖1d）。為了進一步優化GCP@PPy水凝膠的力學性能，該工作將CNT的含量固定為0.8 wt％，發現吡咯單體的最佳濃度為0.4 mol / L。這使GCP@PPy水凝膠的可拉伸性能達到極致，并用于組裝力學性能優化的超級電容器。

在NIR激光輻照或外加電流的作用下，GCP@PPy水凝膠中的Au-SR鍵能在高溫下發生動態重構過程，即GCP@PPy水凝膠在光響應或電響應條件下具有優異的自愈合性能。

（圖1g）光學照片顯示，愈合后的GCP@PPy水凝膠可再次拉伸至16cm而沒有產生新的可見裂紋（圖1f）。如圖1d所示，GCP@PPy水凝膠在1.1 MPa的拉伸強度下能達到2240％的極限伸長率，其自愈合后的拉伸應力-應變曲線幾乎與其初始曲線重疊，此時按照應力和應變計算得到的自愈合效率分別為94%和87%（圖1e）。

在50 mA的電流下經歷15分鐘的自修復過程后，GCP@PPy水凝膠再現出2050％的超高斷裂應變（圖1d，f），其拉伸應力與電導率分別恢復到初始值的86％和96％。該工作報導的超級電容器具有優異的可拉伸及自愈合性能，為全凝膠態超級電容器的設計和構筑提供了經典范例。這不僅得益于GCP基水凝膠的本征力學性能，還依賴于以Au-SR鍵的動態形成-斷裂為原理的高效愈合機制。

?

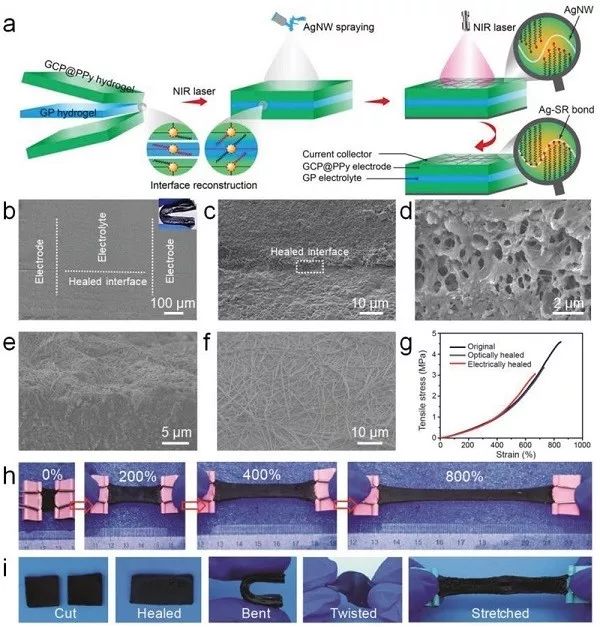

圖2. 可拉伸、自修復的超級電容器。?a）超級電容器的組裝過程；b，c，d）自愈合后的電極/電解質界面；?e，f）復合Ag納米線薄膜的GCP@PPy電極；g）GCP@PPy電極分別在光響應和電響應條件下自愈合后的應力-應變曲線；h）超級電容器在不同伸長率下的光學照片；?i）超級電容器在不同形變狀態下的光學照片。

Au-SR鍵的動態配位作用使GCP基水凝膠具有優異的可拉伸和自修復性能。為了構建高性能的超級電容器，該工作去掉GCP水凝膠中的電子導體CNT，將得到的金納米粒子/聚（丙烯酰胺）（記為GP）作為水凝膠電解質，并以適宜濃度的Na₂SO₄作為支持電解質，構筑得到的超級電容器如圖2a所示。

該設備在NIR激光照射下，通過Au-SR鍵的動態重構形成融合的電極/電解質界面。如圖2b所示，該超級電容器經彎曲后，在電極/電解質界面沒有產生裂紋。SEM圖顯示電極/電解質交界處形成了完全融合的界面（圖2b）。經自愈合后，電極/電解質界面完全恢復了接近于初始狀態的融合網狀結構（圖2c，d），使超級電容器自愈合后的力學性能和電化學性能得以高效恢復。為了適應于超級電容器的機械變形并降低接觸電阻，該工作在GCP@PPy電極表面噴涂Ag納米線構成的薄膜作為集流體（圖2e和2f）。NIR照射下形成的強Ag-SR鍵使Ag納米線薄膜緊密貼合在電極表面，顯示出較高的可拉伸性和可壓縮性。

如圖2h所示，該工作組裝的超級電容器在高達800％的伸長率下都不會斷裂。當伸長率介于200％-800％之間時，在集流體/電極與電極/電解質界面處都沒有產生可見裂紋。

圖2g再次證實了該裝置具有較高的可拉伸性。光學照片顯示，自愈合后的超級電容器可承受多次變形，包括彎曲、扭曲、拉伸等多種形式（圖2i）。在NIR激光或電流的誘導下，超級電容器能恢復至700％的斷裂應變。（圖2g）由此證明，基于M-SR（M=Au, Ag）鍵的動態界面使器件具有較高的拉伸性能和自修復性能。

?

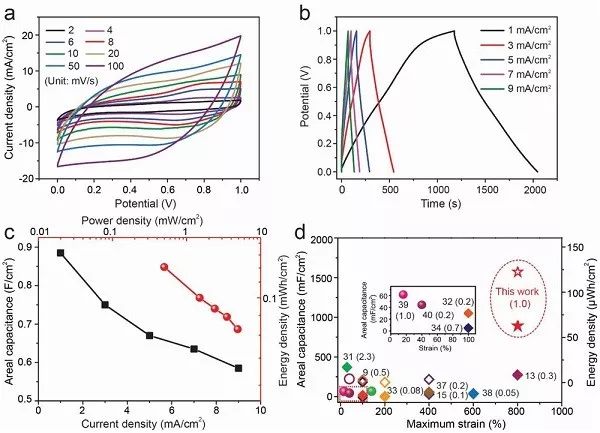

圖3. 超級電容器的電化學性能。?a）各種掃描速率下的CV曲線，從2–100 mV s^-1；b）不同電流密度下的GCD曲線；c）倍率性能（黑色曲線）與Ragone圖（紅色曲線）；?d）柔性超級電容器的斷裂應變、面電容（實心）及能量密度（空心）對比。

通過CV和GCD曲線評估超級電容器的電化學性能。CV曲線在2–50 mV s^-1的低掃描速率下呈現準矩形，并具有鏡像對稱性，表現出典型的電容特征（圖3a）。當掃描速率增加到100 mV s^-1，擴散傳質與電荷轉移電阻的影響開始凸顯，使CV曲線偏離矩形。GCD曲線顯示出典型的三角形輪廓，表明器件具有高度可逆的充放電行為。在1 mA cm^-2的電流密度下，其面電容為885 mF cm^-2。該工作組裝的超級電容器具有良好的倍率性能。即使在9 mA cm^-2的高電流密度下，也可以獲得585 mF cm^-2的面電容。（圖3c）

?

如圖3c的Ragone圖所示，該工作組裝的超級電容器在功率密度為0.5 mW cm^-2時提供123 μWh cm^-2的高能量密度，優于此前報導的可拉伸超級電容器。當電流密度增加到9 mA cm^-2時，器件保持81 μWh cm^-2的能量密度和4.9 mW cm^-2的高功率密度。與此前報道的可拉伸超級電容器相比，該工作組裝的超級電容器在面電容與面能量密度方面表現出顯著的優越性（圖3d）。

?

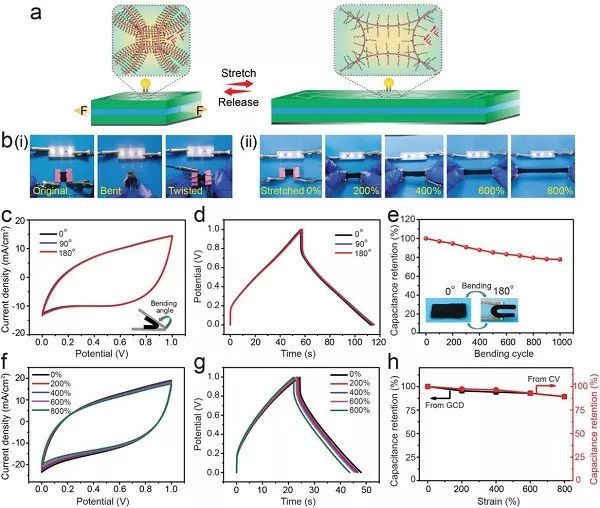

圖4. 機械變形下的超級電容器性能。?a）Ag納米線薄膜在拉伸-釋放過程中保持穩定的網絡結構；?b）超級電容器在多種變形模式下仍能正常工作：i）彎曲和扭曲，ii）拉伸；c）不同彎曲程度下的CV曲線，掃描速率為50 mV s^-1；?d）不同彎曲程度下的GCD曲線，電流密度為10 mA cm^-2；?e）比電容隨彎曲次數的變化趨勢；f）不同伸長率下的CV曲線，掃描速率為100 mV s^-1；g）不同伸長率下的GCD曲線，電流密度為18 mA cm^-2；?h）比電容隨伸長率的變化趨勢。

采用GCP基水凝膠的超級電容器不僅能承受高度拉伸，還能承受彎曲、扭轉等多種機械變形，并在自愈合后能恢復優異的電化學性能。

值得注意的是，Ag納米線薄膜不僅能在變形過程中保持較高的結構完整性和電導率，還能通過Ag-SR鍵將外力分布在整個薄膜網絡中，起到分?jǐn)偸芰Φ淖饔茫▓D4a）。此外，利用噴涂與NIR激光輻照相結合的方法在GCP@PPy電極表面負載的Ag納米線薄膜在拉伸過程中難以從電極表面剝離。因此，當超級電容器在彎曲、扭曲、拉伸時均可保持電路的連通（圖4b）。

當彎曲角度從0°增加到180°時，CV和GCD曲線完全重疊，表明比電容沒有衰減（圖4c，d）。

圖4d中GCD曲線的電壓降來自高電流密度下水凝膠電極/水凝膠電解質界面的緩慢擴散動力學和大的電荷轉移電阻。在180°的大彎曲角度下進行1000次彎曲循環后，器件的電容保持率為82％（圖4e），充分證明了器件在重復彎曲變形時的高機械強度和高結構穩定性。

此外，組裝后的器件在拉伸至最大應變（800％）時仍保持優異的電容性能。在拉伸范圍從0％到800％時，CV和GCD曲線彼此吻合較好（圖4f，g）。

CV曲線表明，當伸長率為400％時，超級電容器的面電容接近其初始值的100％（圖4h）。當伸長率增加至800％后，電容保持率約為89.5％，與根據GCD數據計算的結果一致。

此外，超級電容器在伸長率為200％的應變條件下經過200次拉伸循環后的電容保持率為83％。在400％、600％和800％的應變下連續拉伸器件200次后，器件仍然可以提供72％的初始電容，表明其在長期變形條件下具有出色的電化學穩定性。基于上述分析，該工作構建的超級電容器在超高的器件級應變下呈現出優異的電容保持率，這依賴于電極和電解質固有的可拉伸性以及集流體/電極/電解質界面之間的強烈相互作用。

?

圖5. 超級電容器的在光、電響應下的自愈合性能。?a）充放電過程中的實時愈合機制；b–d）NIR激光誘導下的切割–愈合循環；e–g）電流誘導下的切割–愈合循環；h）切割-愈合前后的光學照片；i）兩個串聯的超級電容器為LED燈供電。

圖5b，c顯示了經歷反復切割-愈合（由NIR激光誘導）過程的超級電容器的電化學性能。對于經歷10次切割-愈合循環的超級電容器，其CV和GCD曲線基本與初始曲線重合，表明比電容沒有明顯降低。

從圖5c中的GCD曲線可知，在前四次切割-愈合循環期間，NIR激光照射下的愈合效率為90％，該輻照愈合過程僅需2 min。在第10次愈合過程之后，其比電容為886 mF cm^-2，在10 mA cm^-2的電流密度下可恢復80％的初始電容值。

此外，圖5d中的EIS曲線證明愈合后器件的電導率恢復良好。通過測試第三次自愈合后超級電容器的循環穩定性，能觀察到與原始裝置類似的趨勢，經2500次循環后僅有9.5％的電容衰減，具有優異的循環穩定性。

圖5h中發光二極管（LED）燈的亮度恒定，表明該裝置具有穩定的電化學行為，從而保證了裝置在自愈合后實際連通電路的有效性（圖5i）。

?

此外，該工作系統研究了電流誘導下超級電容器的自修復性能。如圖5e所示，與原始設備相比，自愈合后的設備表現出與原始狀態相似的CV特性，即CV曲線的形狀與CV曲線下的積分面積與原始狀態相近，這表明電容行為恢復良好。

此外，GCD曲線表明，超級電容器在10?mA?cm^-2的電流密度下，第2、4、6次切割-愈合過程后分別保持了490、458和447 mF cm^-2的面電容，電容保持率分別為92％、86％和84％（圖5f）。

在這種情況下，聚合物的反復膨脹和收縮會導致超級電容器在充放電循環過程中性能較差，從而使其在150次循環后才實現愈合（圖5g）。

1、采用GCP@PPy水凝膠電極和GP水凝膠電解質組裝成三明治結構的對稱型超級電容器，并在GCP@PPy水凝膠電極背面原位復合Ag納米線薄膜作為集流體，首次構建了可拉伸和多響應的實時自修復超級電容器。

?

2、由于動態Au-SR鍵合，金納米粒子在凝膠網絡中具有化學交聯的功能，從而利用這一特性所開發的水凝膠電極具有較大的拉伸性，在NIR激光與電流刺激下具有2380％的伸長率和高效的愈合能力。

?

3、基于動態M-SR（M=Au, Ag）鍵的集流體/電極/電解質界面能有效防止多層之間的未對準/分層，在復雜的機械變形下展現出優異的超級電容器性能。因此，該工作組裝的超級電容器提供了885 mF cm^-2的最高比電容，在800％的超高拉伸應變下展現出較好的電容穩定性，在十個愈合周期內具有快速的光學愈合能力，并且在充放電過程中具有獨特的電誘導實時修復性。

?

4、這是將多種功能巧妙集成到一個超級電容器中的最佳示例，包括高比電容、可拉伸性和出色的可靠性。這里提出的裝配策略和設計概念可以擴展到其他本質上可拉伸和可修復的能量存儲裝置，從而廣泛應用于下一代便攜可穿戴電子設備。

A Highly Stretchable and Real-Time Healable Supercapacitor（Advanced Materials，2019，DOI:?10.1002/adma.201900573）
