【ChemDraw小技巧】系列主要針對新手，老用戶請等待后期系列內容。

ChemDraw是當前最常用的的化學結構繪圖軟件，軟件功能包括化學作圖、分子模型生成、化學數據庫信息管理等，可以說是化學家和生物學家所需要最終極的化學結構繪圖工具。

?

本教程主要介紹ChemDraw畫分子立體結構圖的方法

?

具體操作步驟如下：?

?

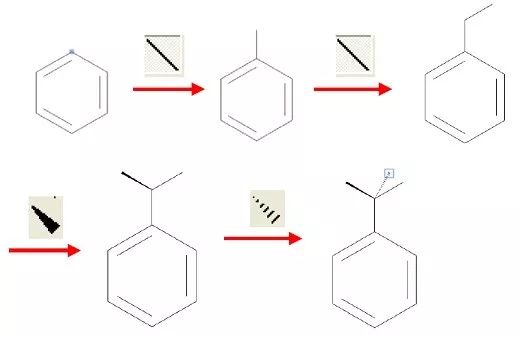

1. 在化學公式編輯器中用楔形表示法來反映原子或基團的相對空間位置（如下圖所示）。

用楔鍵來反映原子或基團的相對空間位置?

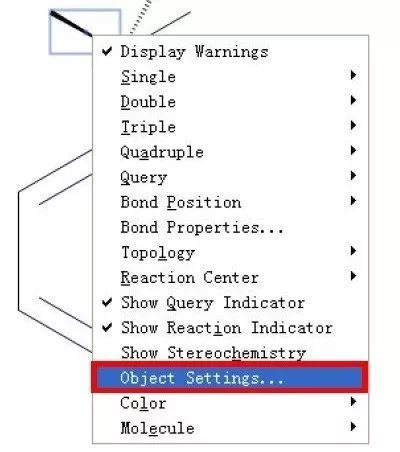

2. 選擇鍵后，點擊右鍵，選擇Object Settings命令（如下圖所示）。

選中結構右鍵選擇Object?Settings命令?

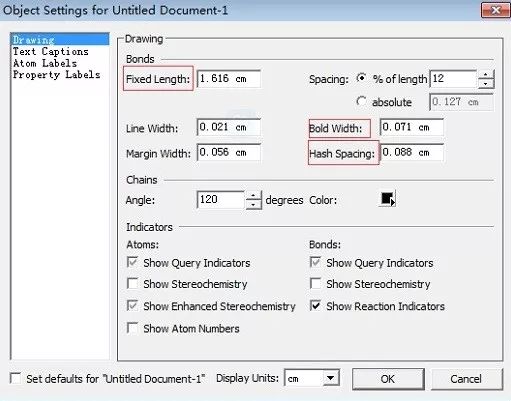

3. 點擊Object Settings彈出如下圖所示對話框，修改鍵的長短和粗細、以及切割楔鍵的間隙。

?

在Object?Settings?對話框中修改相應值?

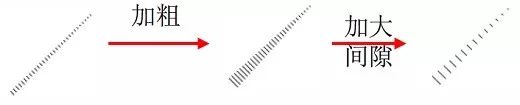

例如下圖所示：

?

加粗加大間隙效果示例?

4. 楔鍵的取向通過再次點擊楔鍵按鈕進行改變（如下圖所示）。

通過再次點擊楔鍵按鈕改變楔鍵的取向?

?

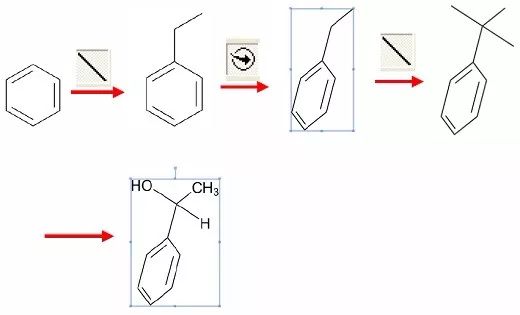

5. 也可利用3D旋轉來實現以實際觀察角度來構建的直觀立體結構（如下圖所示）。

?

利用3D旋轉來構建的直觀立體結構

以上教程講解了ChemDraw繪制分子立體結構的具體方法，相信大家已經掌握了該技巧。

（來源：http://www.chemdraw.com.cn/ruheshiyong/liti-jiegou.html）
