III族氮化物由于其寬的直接帶隙與優異的穩定性，被廣泛用于發光二極管（LED）、激光器和大功率/高頻電子器件。其中，高品質氮化鋁（AlN）薄膜的生長與深紫外LED的構筑是目前氮化物領域研究的重點與熱點。目前，AlN薄膜主要是通過金屬有機化學氣相沉積（MOCVD）的方法異質外延生長在c-藍寶石、6H-SiC和Si（111）襯底上。然而，AlN與襯底之間存在較大的晶格失配與熱失配，使得外延層中存在較大的應力與較高的位錯密度，顯著降低器件性能。與此同時，AlN前驅體在這類襯底上遷移勢壘較高，浸潤性較差，傾向于三維島狀生長，需要一定的厚度才可以實現融合，增加了時間成本。

二維原子晶體材料有助于實現單晶薄膜的范德華外延生長。其中，石墨烯具有平整的表面，優異的化學穩定性，可以承受很高的生長溫度，是非常理想的外延生長緩沖層。AlN在石墨烯緩沖層上的生長有望不受晶格失配的限制，可以有效釋放應力、降低位錯密度，獲得高品質薄膜，甚至可以解決大功率器件的散熱問題。與此同時，前驅體在石墨烯表面具有較低的遷移勢壘，可以加速橫向外延生長，在較低的厚度下即可得到平整薄膜。然而，由于石墨烯表面能低，AlN在石墨烯上成核困難，限制了單晶薄膜的生長。

?

近日，北京大學劉忠范院士的納米化學研究中心團隊和中科院半導體所李晉閩研究員的半導體照明中心團隊合作，開發出了石墨烯/藍寶石新型外延襯底，并提出了等離子體預處理改性石墨烯，促進AlN薄膜生長實現深紫外LED的新策略。在該工作中，研究人員利用CVD的方法，獲得了新型外延襯底——石墨烯/藍寶石襯底，此方法避免了石墨烯轉移過程中的污染、破損問題，目前已經在北京石墨烯研究院實現了小批量規模化制備。通過DFT計算發現等離子體預處理向石墨烯中引入的吡咯氮，可以有效促進AlN薄膜的成核生長。在較短的時間內即可獲得高品質AlN薄膜，其具有極低的應力，較低的位錯密度，構筑的深紫外LED器件表現出了良好的器件性能。該成果以題為“Improved Epitaxy of?AlN?Film for Deep-Ultraviolet Light-Emitting Diodes Enabled by Graphene”發表在Advanced Materials上。

圖1 藍寶石上石墨烯的生長與等離子體預處理

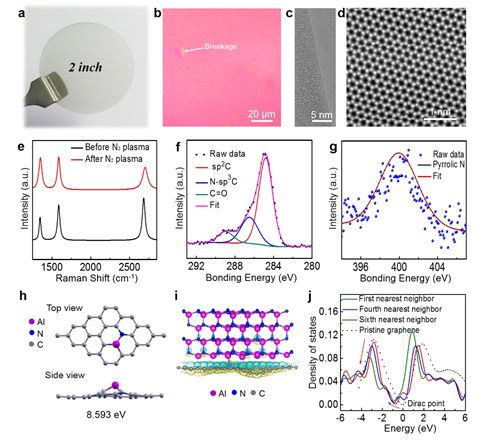

a) 兩英寸石墨烯/藍寶石襯底的實物照片，b) 石墨烯薄膜的光學顯微鏡照片，c) 石墨烯的邊緣層數，d) 石墨烯的原子像，e) 石墨烯薄膜在經過氮等離子體預處理前后的拉曼光譜，f) 石墨烯經氮等離子體處理后的C1s XPS譜圖，g) N1s XPS 譜圖，h) Al原子與氮等離子體預處理引入的吡咯N的吸附能，i) 石墨烯與AlN薄膜界面的差分電荷分布圖，j) 與N不同近鄰位置Cπ軌道態密度。

圖2?AIN薄膜在石墨烯/藍寶石襯底上的快速生長

a) AlN薄膜在等離子體預處理的石墨烯/藍寶石襯底上的生長過程示意圖，AlN優先在N缺陷位置處成核，前驅體在石墨烯薄膜上快速遷移，促進AlN橫向生長，在短時間內獲得平整薄膜，b) ?AlN在等離子體預處理的石墨烯/藍寶石襯底上成核階段的AFM圖，c) AlN在傳統藍寶石襯底和等離子體預處理的石墨烯/藍寶石襯底上成核密度與尺寸分布統計結果，d) 在等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN 薄膜的SEM圖，e) 在等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN 薄膜的AFM圖，f) 在傳統藍寶石襯底和等離子體預處理的石墨烯/藍寶石襯底上獲得的AlN薄膜的Raman表征，證明石墨烯可以有效釋放應力，g) 等離子體預處理的石墨烯/藍寶石襯底上（0002）AlN薄膜的XRD 搖擺曲線，證明石墨烯可以有效降低位錯密度。

圖3 AIN與石墨烯/藍寶石襯底的外延關系

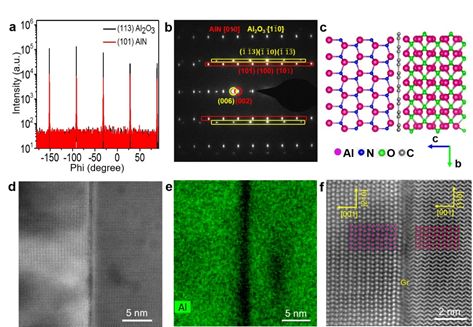

a) AlN/Graphene/Al₂O₃的XRD-φ掃描，b) AlN/Graphene/Al₂O₃界面的選區電子衍射，AlN晶胞相比于Al₂O₃晶胞旋轉30°，c) AlN/Graphene/Al₂O₃的界面結構示意圖，d) AlN/Graphene/Al₂O₃界面STEM圖，e) 與圖相對應的Al元素的EDS面掃描結果，f) 原子分辨的AlN/Graphene/Al₂O₃界面，可以看到石墨烯存在。

圖4 石墨烯基深紫外LED器件構筑與性能

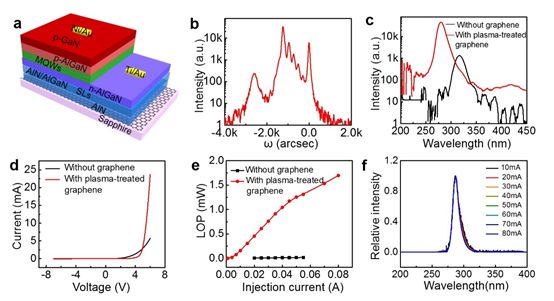

a) 石墨烯基深紫外LED器件結構示意圖，b) 石墨烯基深紫外LED結構XRD搖擺曲線， c) 有無石墨烯構筑的深紫外LED的電致發光譜，d) 有無石墨烯構筑的深紫外LED的I-V曲線，e) 有無石墨烯構筑的深紫外LED的光輸出功率隨注入電流變化曲線，f) 石墨烯基深紫外LED在不同注入電流下的歸一化發光光譜。

該工作成功的實現了AlN薄膜在石墨烯/藍寶石襯底上的準范德華外延生長，并構筑了高性能石墨烯基深紫外LED器件。DFT計算表明，在AlN生長之前，等離子體處理引入的吡咯N可以極大地促進AlN成核的成核能力并提高生長速率。單層石墨烯的存在沒有改變藍寶石襯底與AlN薄膜的外延關系，保證了單晶薄膜的生長，而且由于較弱的界面相互作用有效地降低了AlN薄膜的位錯密度與應力。構筑的深紫外LED具有極低的開啟電壓，較高的輸出功率和出色的可靠性。相比于傳統工藝，此方法還省略了低溫緩沖層，節省MOCVD生長機時，降低成本。該工作為AlN薄膜的生長提供了新思路，并為石墨烯的大規模關鍵應用提供了切實可行的方法。
