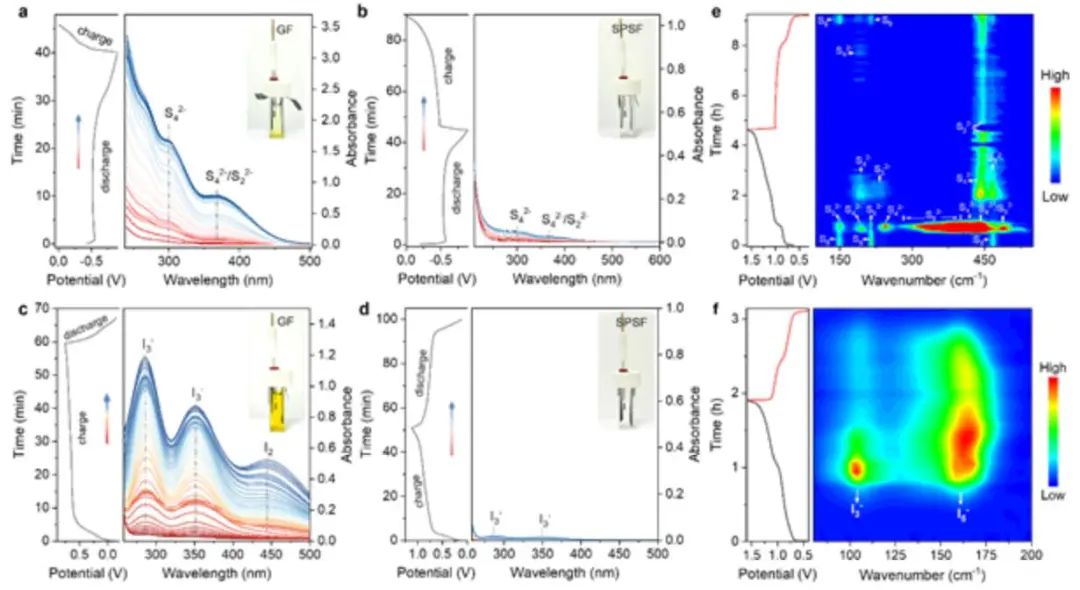

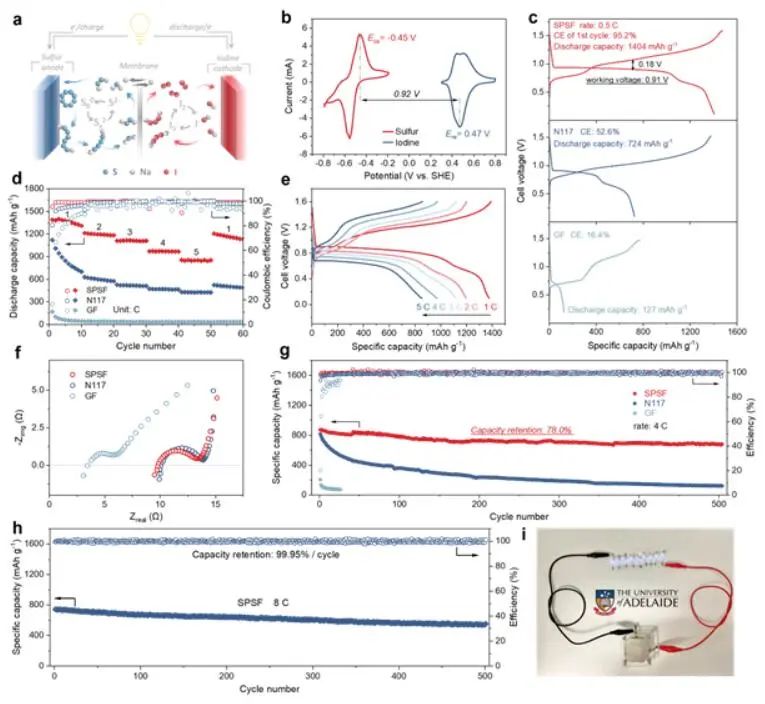

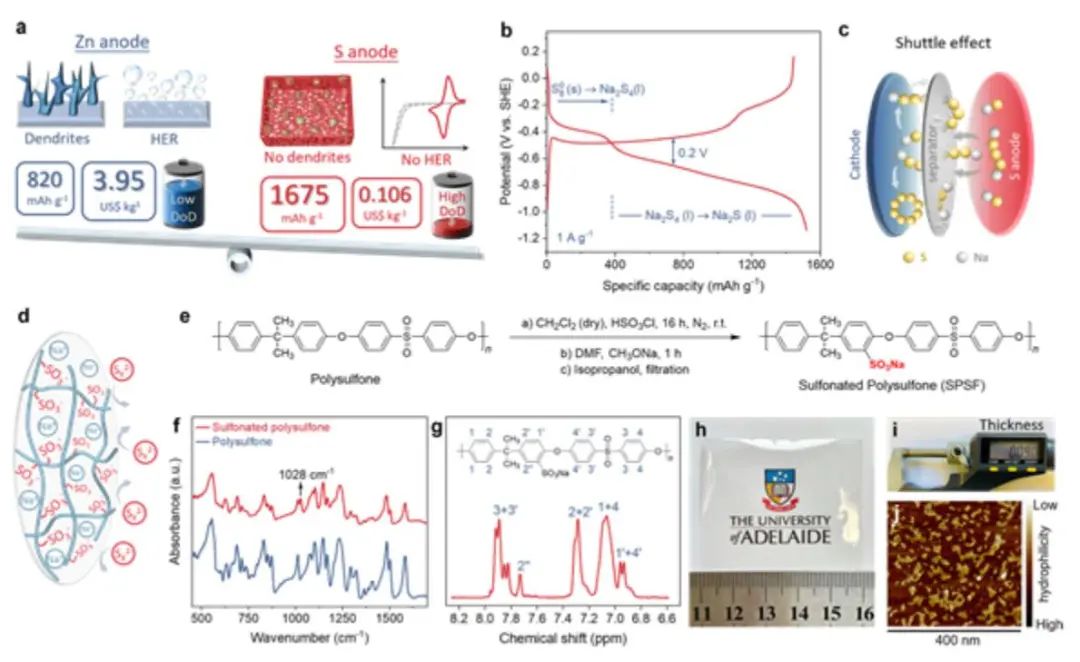

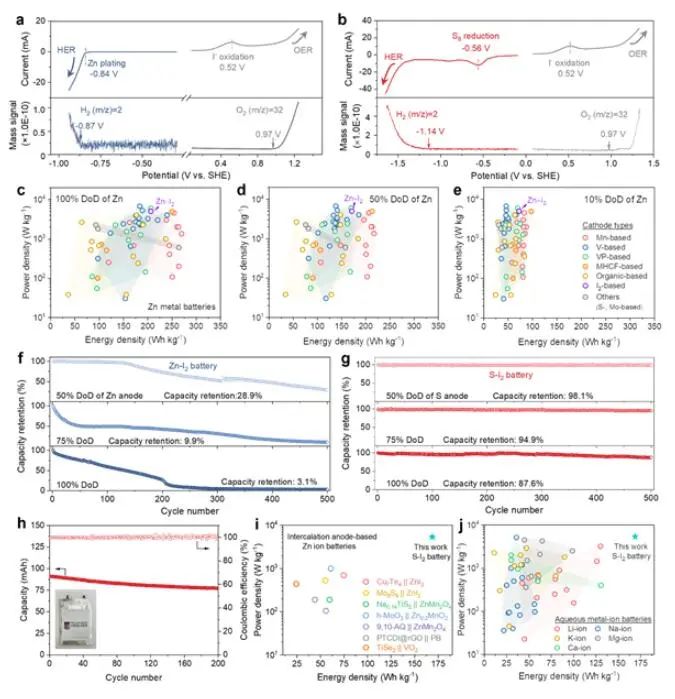

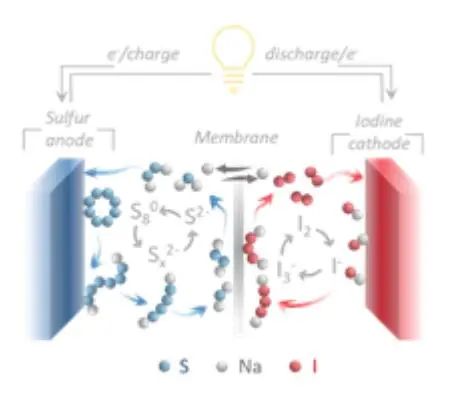

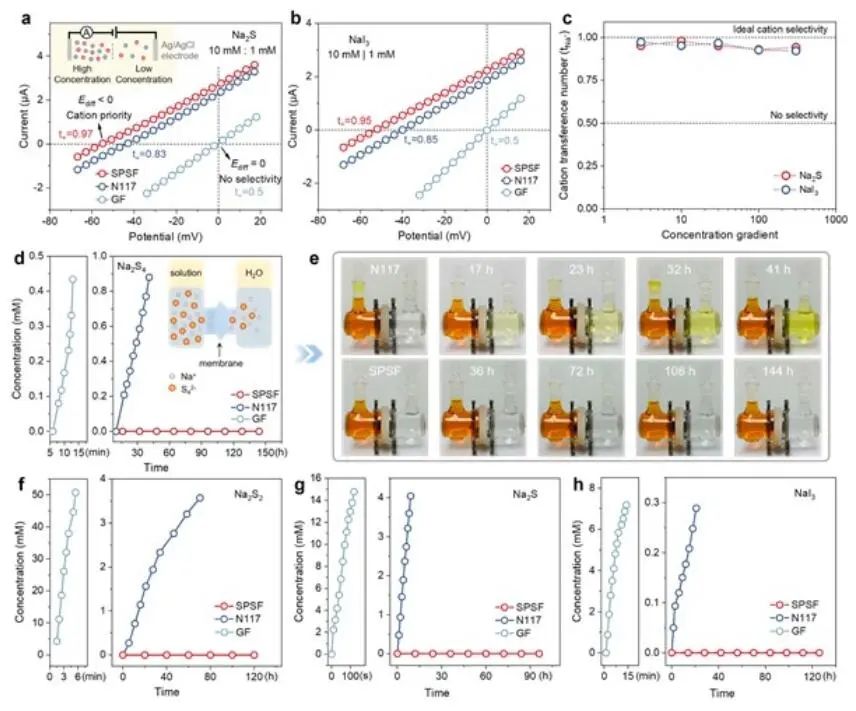

成果簡介在電池中,硫(S)作為正極被廣泛探索,其也可以通過改變電解質中的電荷載流子作為低電位負極發揮作用。基于此,澳大利亞阿德萊德大學喬世璋教授(通訊作者)團隊報道了一種低成本、高安全的磺化聚砜(sulfonated polysulfone, SPSF)陽離子交換膜,為靜態水系硫-碘(S-I2)電池的高可逆S負極。對比商用Nafion,這種SPSF膜具有以下優點:1)由非氟化烴聚合物,聚砜制成,對環境無害、成本僅為Nafion的0.052%;2)其高陽離子選擇性優于Nafion,使得S-I2電池具有接近理論的1404 mAh g-1的容量,以及95.2%的高庫倫效率(CE)。在創紀錄的8 C(13.4 A g-1)的倍率下,電池保持744 mAh g-1的高容量,并表現出顯著的循環穩定性,每次循環保持99.95%的容量。更重要的是,當電池在半到充分利用S(50%到100% DoD)的惡劣條件下工作時,電池在500次循環中保持98.1%到87.6%的容量,而Zn-I2電池的容量保持率為28.9%到3.1%。此外,S-I2電池在100% DoD時的能量密度為168.8 W h kg-1,顯著高于水系Li/Na/K/Ca/Mg/Zn基電池。本研究結果可用于實際開發具有高容量S負極的先進水系電池。研究背景硫(S)正極具有高容量(1675 mAh g-1)、高天然豐度和低成本等優點,但由于易燃性、高成本和離子導電性差,在S-基電池中使用有機電解質可能會導致實際困難。其中,S正極轉換機制是S(S)?ZnS(S)反應,其氧化還原電位為0.22 V,表現出1.0 V的顯著極化,在0.1 A g-1的低倍率下,放電電位低至~0.3-0.4 V。由于S/MxS(M=Fe、Cu、Pb;x=1或2)轉換之間的電位差很小和計數器M/M2+或M2+/MO2反應,顯著降低了基電池的能量密度。水電解質中的Li+/Na+/K+載流子有利于S電極的氧化還原動力學,因為短鏈多硫化物轉化的液-液反應(M2S4?M2S3?M2S2?M2S,M=Li、Na、K)能夠實現快速的電子轉移。對比Zn負極,S電極具有顯著的優勢:1)S的容量是Zn(820 mAh g-1)兩倍以上:2)成本僅為0.106美元kg-1S,是Zn 3.95美元kg-1Zn成本的1/37。S電極是Zn電極的一個理想的替代品,在水介質中提供高容量和利用率、低成本。在水介質中S/M2S(M=Li、Na、K)反應實際上具有挑戰性,因為可溶性多硫化物中間體的“穿梭效應”會導致庫侖效率(CE)降低和循環壽命縮短。一種解決方案是調節電解質,以防止多硫化物的溶解并阻礙穿梭,但超濃縮氟化物鹽在實際應用中極大提高了成本。因此,需要一種實用、低成本、環保的方法來抑制S負極的穿梭效應。圖文導讀通過將帶負電荷的磺酸基連接到不溶性聚合物主鏈上,合成了陽離子交換膜。選擇聚砜作為聚合物骨架,其具有良好的耐堿性條件在聚砜中引入磺化基團包括三個步驟;1)氯硫酸磺化;2)二甲氧基鈉在二甲基甲酰胺中中和;3)異丙醇沉淀。將所得的SPSF粉末溶解在二甲基甲酰胺中生成膜溶液。把混合物倒在一個玻璃盤子里讓溶劑蒸發,獲得了一種獨立的膜,并從玻璃上剝離。圖1. S負極的電化學和實際挑戰,以及膜的合成和表征S負極和I2正極都表現出高度可逆的氧化還原行為,峰與峰之間的距離很窄,強調了快速動力學。結果表明,隨著磺化程度的增加,極化從1.41 V降低到0.14 V,CE從100%下降到58.6%。SPSF-基電池具有1404 mAh g-1的高放電容量,初始CE為95.2%,0.5 C時的低極化為0.18 V,放電電壓0.91 V接近理論值。SPSF-基電池在1 C時的容量為1400 mA h g-1,當電流倍率增加時,容量分別在2、3、4和5 C時下降到1211.9、1115.5、973.8和856.2 mAh g-1,恢復到1 C時,容量增加到1206.2 mAh g-1。結果表明,SPSF基電池在1 C時的工作電壓為0.83 V,在5 C時保持在0.63 V,證實了快速動力學。圖2. S-I2全電池的性能SPSF膜的t+值為0.97,高于N117膜的0.83,表明SPSF膜具有更強的陽離子選擇性。在正極NaI3電解質中,SPSF膜對Na+的轉移優先度也最高,t+值高達0.95,而N117膜的t+值較低(0.85)。S42-離子很容易通過GF,靜息13 min后,水側的S42-離子達到0.43 mM。收集側變為黃色。S42-離子穿透N117的速度明顯較慢,但在41 h后仍上升到0.88 mM,顏色發生變化。SPSF膜阻斷S42-,靜放144 h后水側保持“清澈”。更重要的是,120 h后沒有離子穿透SPSF膜。需注意,SPSF膜在96 h內限制了S2-的擴散。對比GF和N117,SPSF膜在120 h內表現出不受污染的水,證實了其阻斷I3–擴散的優異性能。圖3.膜的離子選擇性和陰離子的靜態擴散圖4.跨膜擴散和電極反應途徑的原位光譜分析當負極利用率為10%時,所有電池的能量密度均降至≤100 Wh kg-1,其中Zn-I2電池的能量密度顯著降低至73 Wh kg-1,與100%放電深度(DoD)相比降低了約65%。當DoD增加到50%時,130次循環后容量開始下降,500次循環后容量下降到28.9%。當DoD為75%時,在前50次循環中,容量明顯下降50%,隨后逐漸下降到9.9%。在DoD為50%時,其容量在500次循環中幾乎保持不變,僅下降1.9%。在100%的利用率下,電池在500次循環后保持87.6%的容量。結果表明,S負極在實際工作條件下可滿足苛刻的要求。此外,作者組裝了S-I2袋式電池,由于NaI的超高質量負載約為37 mg cm-2,電池的容量略有下降,在200次循環中產生了84.9%的總體容量保留。S-I2電池的能量密度高達168.8 Wh kg-1,功率密度為5360 W kg-1,高于嵌入層負極基ZIBs和水系金屬離子(Li+、Na+、K+、Ca2+和Mg2+)電池,具有實際應用潛力。圖5.比較Zn和S負極,以及袋式電池性能文獻信息High-reversibility Sulfur Anode for Advanced Aqueous Battery.?Adv. Mater.,?2023, DOI: https://doi.org/10.1002/adma.202309038.
