（內容來源于網絡，詳情確實未知）

以?Li₃N含有?LiOH?雜相 樣品衍射圖譜為例：

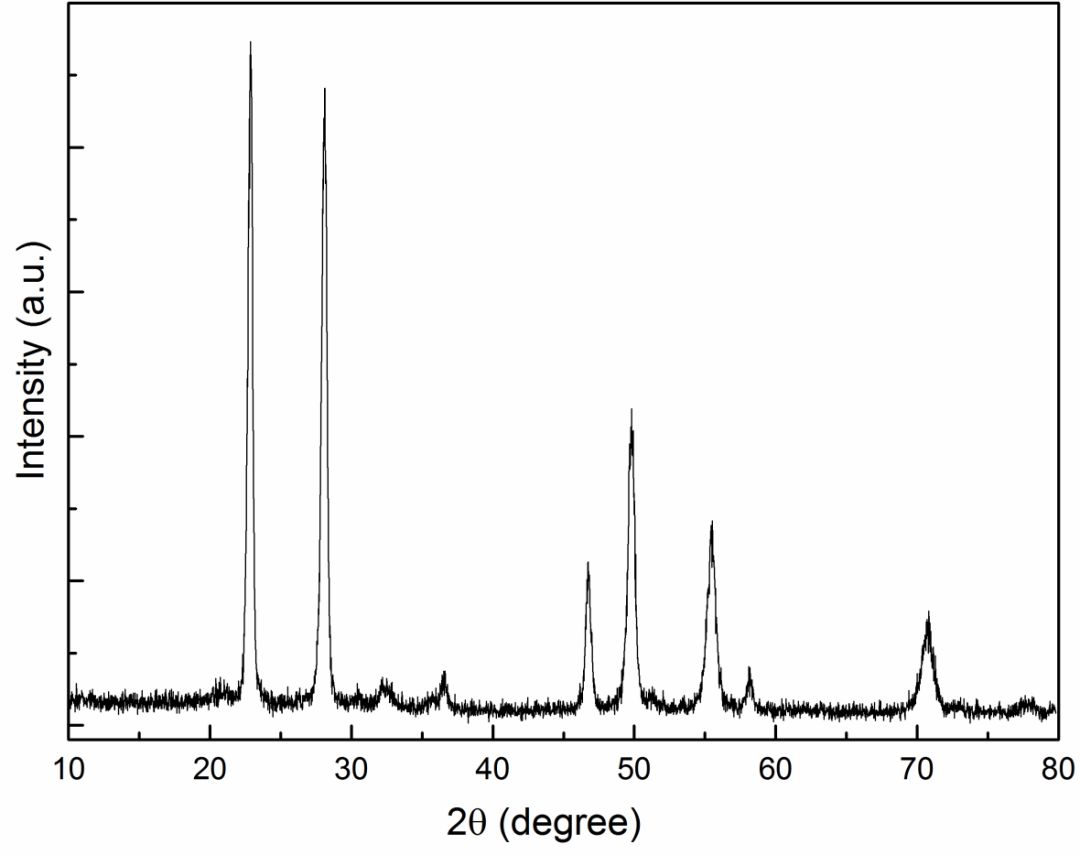

1.? 將 XRD?數據導入 Origin中（此過程參考以下三個推文，不再贅述），并畫出其衍射圖譜。結果如下：

2. 選擇 Analysis→Peaks?and?Baseline→Peak?Analyzer→Open Dialog…打開峰分析導航器。

?

?

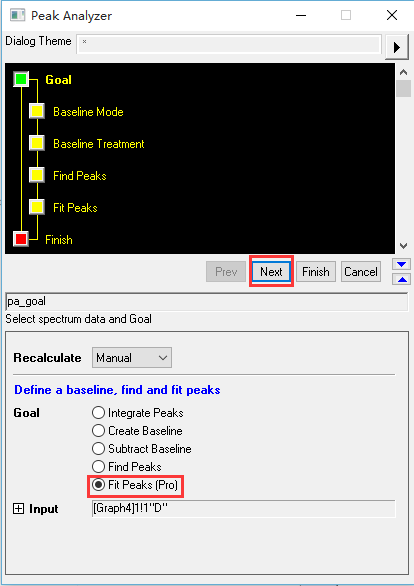

3. 打開 Peak?Analyzer?之后，在下方目標選擇中選擇 Fit?Peaks(Pro)，然后選擇 Next。

?

?

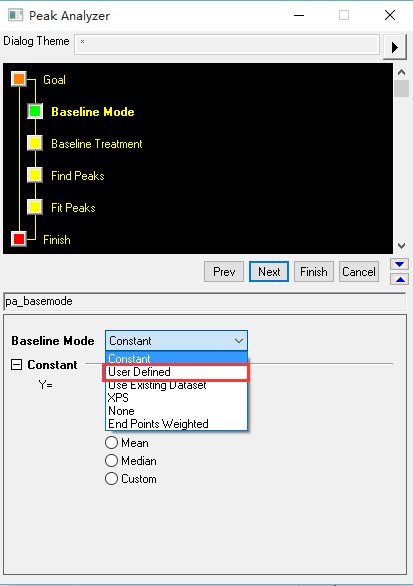

4. 在基線模式中選擇 User Defined

?

?

5. 在基線錨點中將?Window?Size?的值設置成?5-15?之間的數值，Threshold?的值設置默認不變。

?

Number?of?Points?to?Find?的值設置為?15-20?之間，最后點擊 Find。

?

一般來講，Window?Size?的值控制的是局部平均法的步長（每次求平均所取的點數），可以目測基線的起伏程度，起伏越大，該值應越小，起伏越小，該值應越大。總體來說，取?10-20?之間即可。?

?

Threshold?是控制基線的起伏閾值。該值越大，基線錨點起伏越嚴重，該值越小，基線錨點的起伏程度 越小，一般默認的?0.05?即可。

?

Number?of?Points?to?Find?是錨點數，10°-80°的范圍內，一般?15-20?點即可，平均起來也就是?4-6°一?個錨點。自動查找的錨點不宜過多，因?yàn)闊o論你如何控制這些參數，最終還是需要手動去修改添加錨點。

?

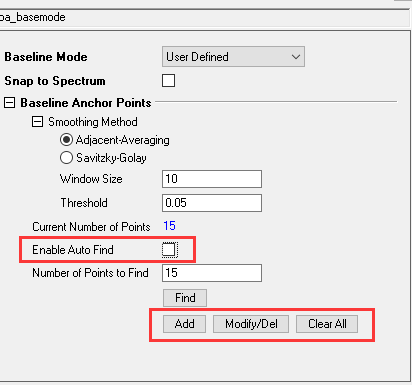

6. 在 Enable?Auto?Find?的方框中把勾去掉，然后下方的 Add（添加）?Modify/Del?（修改/刪除）Clear?Al（清 除所有點）三個按鈕即可釋放。

?

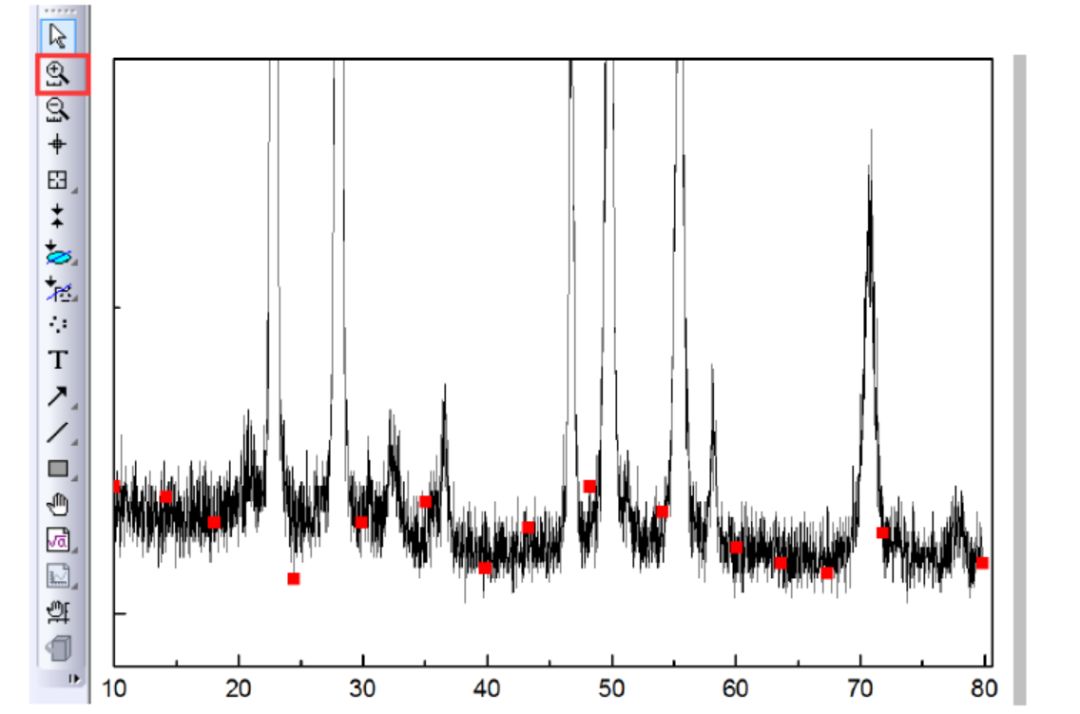

7. 選擇 origin?中的放大按鈕，將基線放大來觀察。

?

基線放大不宜過大，應該使得錨點大小相對于噪聲信號來說很小，同時能明顯得目測出基線位置為宜。?

?

放大按鈕和縮小按鈕是獨立的，當不進行錨點修改的時候，可以對圖像進行基線區域放大縮小或者局 部放大縮小，這對于局部基線的錨點微調十分有利。

?

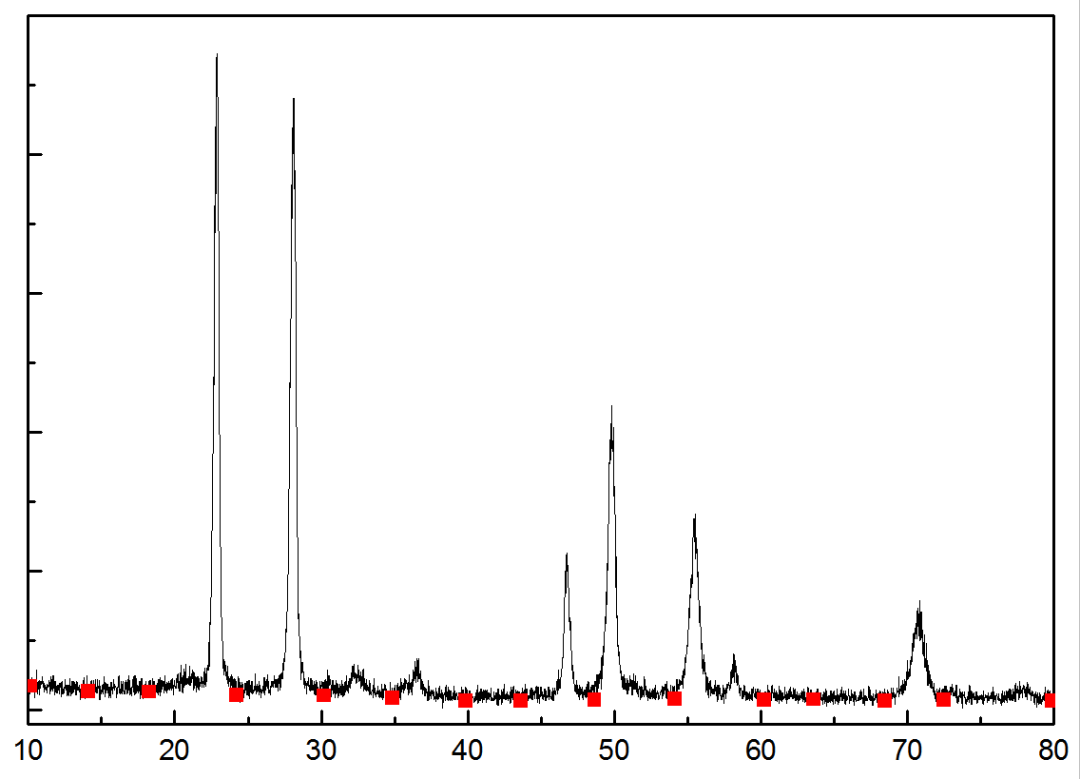

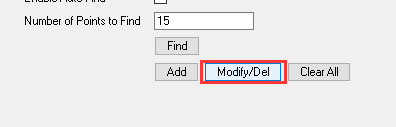

8. 選擇?Modify/Del?按鈕，然后直接拖動基線上的錨點，使得錨點整體看起來平滑均勻。

?

如果錨點過多， 可以單擊錨點選中，鍵入?Delete?鍵刪除即可。

?

調節好之后點擊 Done?按鈕。

?

9. 如果基線錨點較少，或者基線的變化較為復雜，特殊地方需要添加錨點，可以選擇?Add?按鈕，然后再需要的位置上直接雙擊即可添加（單擊時選中位置，再雙擊就是添加）。完成之后同樣點擊 Done?即可。

?

10.? 當基線的調整完成之后，就點擊 Next?進行下一步工作。

?

11.? 在連接錨點建立基線的時候，插值方法中有三個選項，為了基線的平滑性，建議選擇第三種方式：BSpline?方式。然后點擊 Next。

?

可以對基線進行放大，自行觀察這三種基線建立方式有何異同。

?

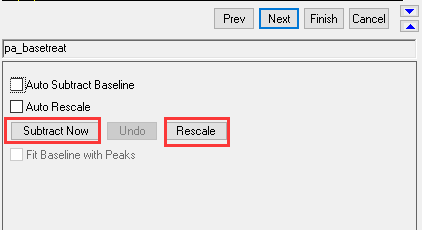

12.? 依次點擊?Substract?Now ?和?Rescale。

?

觀察建立的基線是否平滑，近乎橫線為佳，若不是點擊?Prev?來修 改前方的設置，若可以就點擊?Next。

?

13.? 接下來的一步是尋峰。

?

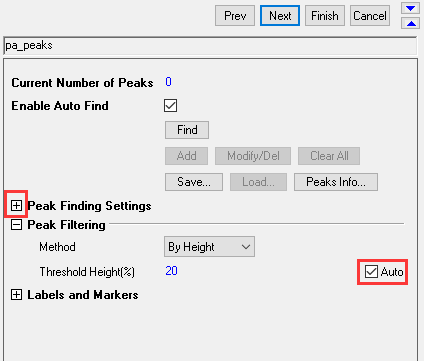

點擊Peak?Findding?Settings 前的，展開選項并將峰過濾部分里的 ?Threshold?Height（%）（閾值高度）選項右側的 Auto?旁的勾去掉。

?

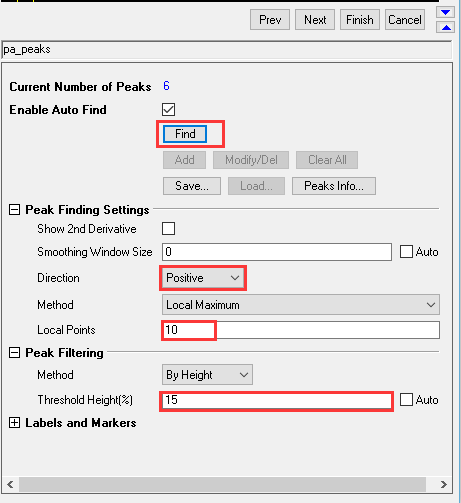

14. 將 Direction?選項選擇下拉列表中的 Positive，Local?Points?值改為?10-20?之間。

?

Threshold?Height（%）（閾 值高度）選項值改為?10-20?左右，最后點擊 Find?查找峰。

?

Local?Points?的值控制的是尋峰過程中產生局部最大值的步長范圍。比如?10?就代表著?10?個點中具有的 最大值滿足閾值高度的時候就確認為峰。

?

Threshold?Height（%）閾值高度值控制的是尋峰過程中，局部最大值被劃為峰的最小強度。其值的大小是相對于全域最大值（最高衍射峰）的百分比。

?

因此，如果尋找出來的峰過多，則可以加大局部點數（Local?Points）后再重新查找，若峰數量過少，可 以減小閾值高度值。

?

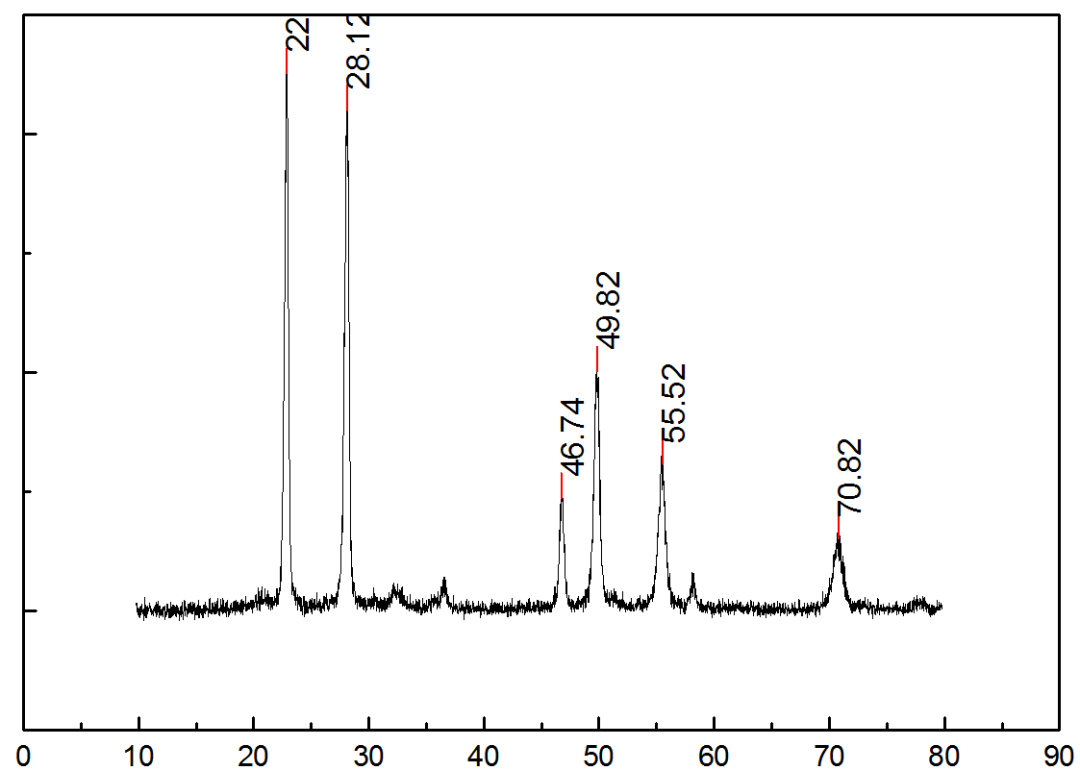

一般來說，自動尋峰找出衍射強度不小于最大峰值的 15%的峰位即可，剩下的峰若認為還有，可以手動 尋峰標定。

?

?

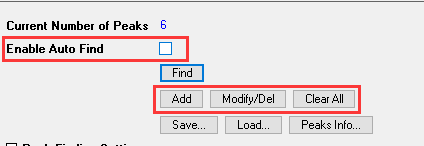

15. 手動尋峰標定。將 Enable?Auto?Find?方框內的勾點擊去掉，選擇下方的?Add（添加）?Modify/Del?（修改/刪除）Clear?All（清除所有峰）三個按鈕來對所存在的峰進行標定。

?

中間過程可以結合放大或者縮小按鈕來對峰進行選定，比如添加標定峰，先用放大按鈕進行局部放大， 然后選擇 Add。

?

注意彈出的小彈窗里的說明，它會指示你怎么操作

?

?

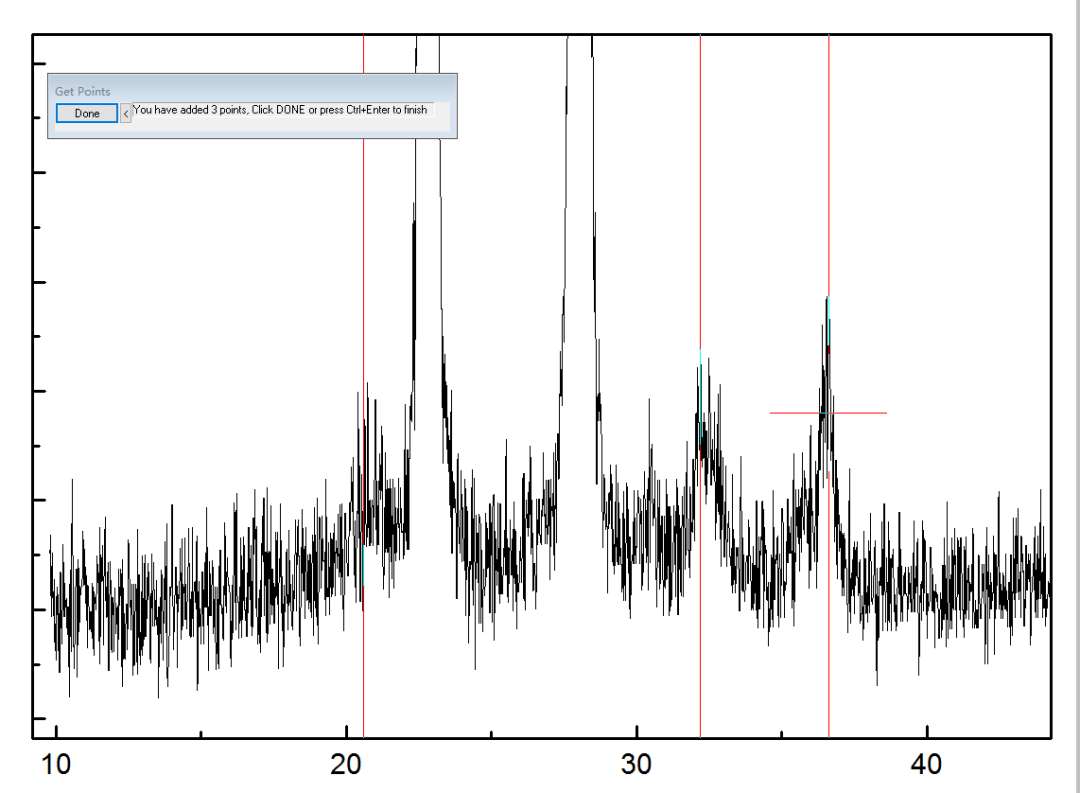

在峰位處單擊選中，如果不準確再重新單擊，找準確后雙擊即可添加標定峰。

?

這種尋找只是粗略尋找，不要求峰位百分之百準確，大約在峰位處即可。?

?

如果尋峰結果有個別峰位偏差過大，或者有多余的峰，可以選擇?Modify/Del?按鈕，再單擊選中目標 峰位錨點，對其進行拖動修改或者鍵入 Delete?來刪除掉。?

?

靈活利用相應的按鈕，直到將所有要擬合的峰都標定出來為止。最后點擊?Next。

?

?

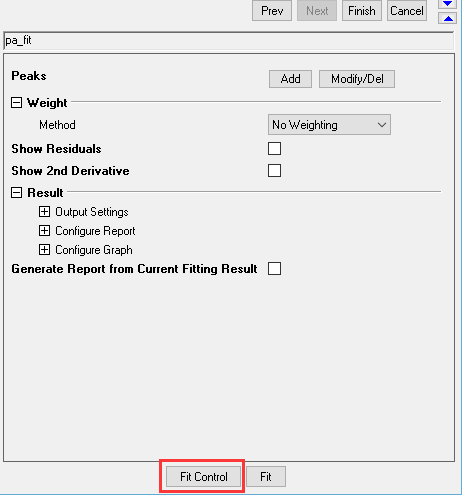

16. 在峰位擬合面板中選擇?Fit?control。

?

?

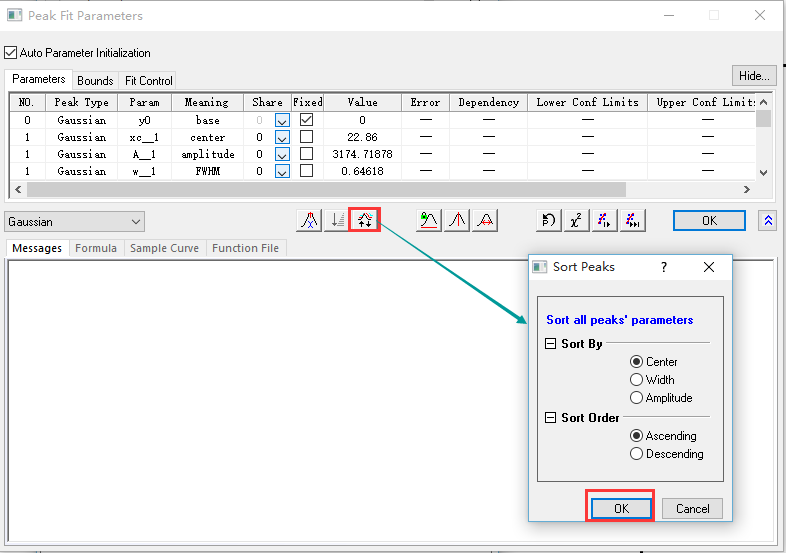

17.? 在面板中點擊 Sort?Peaks(峰分類)按鈕，將峰按照峰位升序（默認如此）排列，再點擊 OK。

?

?

18. ??接著點擊 Recorder?Peaks?按鈕。

?

重新排序峰位之后，點擊此按鈕就是將峰序號按照峰位的排列來重新分配。

?

19.? 鎖定峰位擬合。選擇鎖定峰位按鈕，然后點擊單步迭代按鈕若干次。迭代擬合的同時要注意 觀察 origin?中衍射峰的擬合情況。

?

之所以先鎖定峰位是因?yàn)橐恍┭苌鋸?qiáng)度較弱的峰不容易擬合，直接擬合的話，其峰位就會亂竄，以至于偏離原位置導致出錯。

?

先鎖定峰位擬合若干次（有時候?1-2?次就行了），此時注意觀察弱峰，弱峰的半 高寬目測與衍射峰相差不多的時候，暫停擬合。

?

20.? 鎖定峰寬擬合（此步驟并非必要步驟，僅適用于那些峰寬度目測符合很好，但峰位偏差較大的情況。一 般情況下，此步驟是可以跳過的）。

?

重復點擊鎖定峰位按鈕來釋放此限制，再選擇鎖定峰寬度按鈕，然后點擊單步迭代按鈕若干次。迭代擬合的同時要注意觀察 origin?中衍射峰的擬合情況。

?

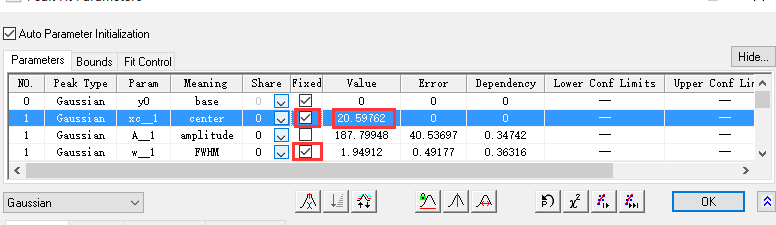

21.? 釋放峰位鎖定和峰寬鎖定，在峰參數選項卡（Parameters）中，于 Fixed?列的方框中點擊弱峰對應的 center（峰位）和 FWHM（半高寬）進行相應的鎖定。

?

必要的時候，可以在 Value?列中手動修改對應的值，使 其與目測的結果更加吻合然后鎖定。

?

?

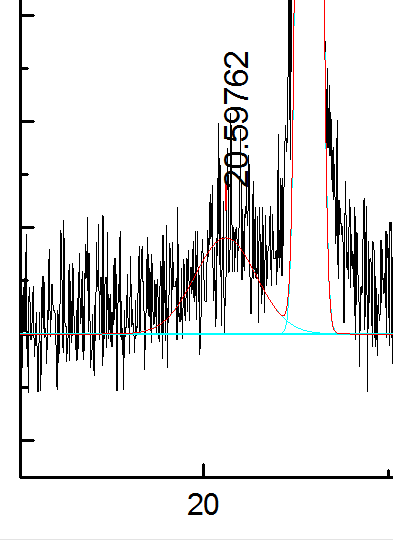

修改值并鎖定的時候注意觀察 origin?中的擬合線與衍射峰的符合程度，需要說明的是，全峰擬合本身就對衍射峰較弱的峰誤差較大，如果必要，可以將單個目標峰之外的所有的峰（包括峰位，峰寬和振幅） 全部鎖定，來進行單峰擬合。

?

擬合完一個鎖定一個，這是全峰擬合中擬合弱峰的殺手锏。

?

22.? 弱峰擬合好并鎖定后，就可以對未鎖定的強峰進行自由擬合，可以點擊按鈕一次性擬合到收斂，也可以點擊單步迭代按鈕，直到收斂停止。

?

?

擬合達到收斂精度之后，單步迭代按鈕即變成灰色，不能再進行迭代，下方會出現 ?Fit?converged.的標 識。

?

?

此時擬合已經完成，點擊?OK?即可退出擬合控制面板。

?

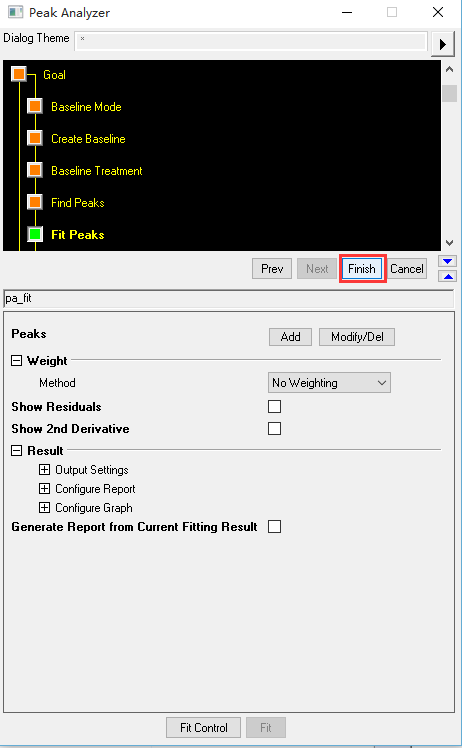

23.? 當峰全部擬合完成后，點擊 Finish。

?

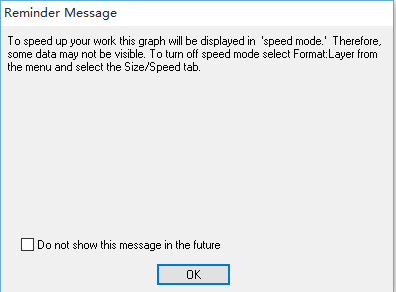

后邊出現的這個彈窗是因?yàn)閿M合的數據圖點數過大，開啟“速度模式”等等，選擇 OK?即可。

?

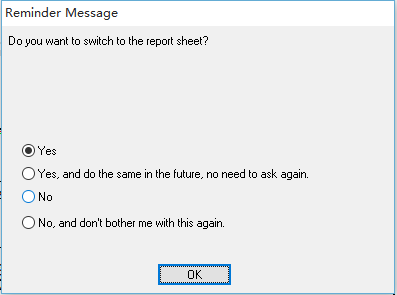

接下來的這個面板是提醒你要不要轉換成報告表，底下有四個選項，建議選?Yes（默認項）。最后點擊 OK。

?

附注：擬合結果會輸出到原數據表中，并將擬合的數據重新生成一個 graph。

?

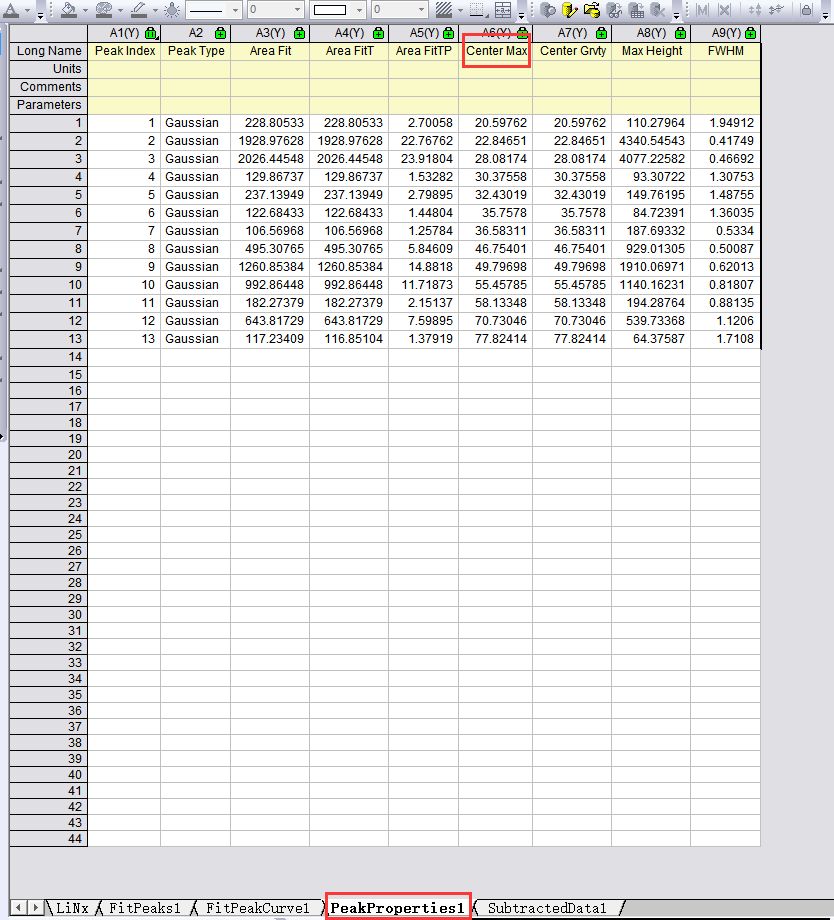

在擬合報告表中選擇?PeakProperties?標簽，里面就是擬合的峰的結果，其中 Center?Max?對應的就是峰位擬合值列。

?

Center?Grvty?列對應的是峰的重心位置。FWHM?列就是半高寬列。讀者可以自行翻譯觀看。

?
