用 10個數據點畫出了一條 Origin 曲線，并存為 project的OPJ 格式。 但現在想利用 OPJ 文件從這條曲線上均勻的取出 100個數據點的數值，該如何做？ 注：要一切都使用 Origin 軟件完成，不用其他曲線識別軟件。

?

Origin 中，在分析菜單（或統計菜單）中有插值命令，打開設置對話框，輸入數據的起點和終點以及插值點的個數，OK！生成新的插值曲線和對應的數據表格。

?

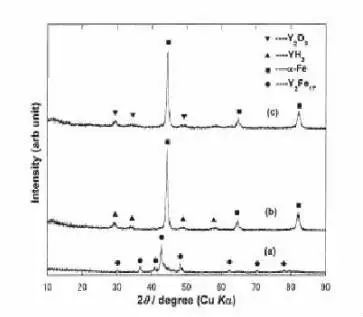

2.? 下圖中標注的三角形、方塊是如何用Origin做？

?

選中左側豎工具條中的 draw tool（顯示是幾個點，第七個工具），移動到你要標注的位置雙擊，就產生了一個點，依次標注完方塊。再標注三角的第一個點，標注完后改成三角，以后標注的就都是三角了。改動點的類型的方法和正常畫曲線方式一樣。

?

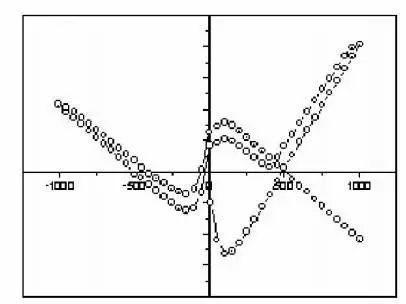

3.? 如何用origin 做出附件圖中的坐標軸（帶刻度）？

?

雙擊坐標軸，title & format –> 選左邊那個 bottom，然后在右邊把 axis 改為 at position=。同理，然后選左邊的 left，把 axis也改為 at position=。

?

4. Origin能否讀取導入曲線的坐標？

一張 bmp 格式的圖片，圖片內容是坐標系和擬合曲線，但是不知道用什么軟件繪制的。請問能否將該圖片導入 Origin，讀出曲線上任意一點的數據？

?

Origin 有一個圖形數字化插件可完成該任務。 2.有許多專門的圖形數字化軟件也可完成此任務。 覺專門的比插件也用、便捷。推薦 WINDIG25

另外，Origin下的數字化插件是digitizer, 拖入origin即可，但使用不是很方便。比較方便的是un-scan-it。

?

5. 如何在Origin 中標峰值？

?

用Origin作的XRD圖，怎樣直接在峰上標數據？

Tools/Pick peaks 設置一下點擊 Find Peaks 就 OK了。Positive和Negative 是標正負峰值的意思，其他數值改變一下就知道干嗎用的了。

?

6.? 關于Origin 擬合曲線延長的問題？

?

想把擬合之后的直線向前或向后延長一段距離與坐標軸相交，是不是要改那個范圍的最大值和最小值，可是怎么改？

?

（1）有這個選項，可以選擇延長布滿坐標軸，大概這么翻譯在 analysis里呢了……

?

（2）自己按照方程作圖，就是先在一定范圍內選一系列點`，然后求出對應的 y，然后做曲線圖把點連起來。

?

（3）擬合之前在設定參數的時候就把坐標范圍設定好，擬合出來的曲線就是你要的范圍的。擬合好以后的曲線好像是不能修改參數的，只有重新擬合才行。

?

7.? 用 Origin 作圖，過了一段時間就只有圖，數據窗口，如何把數據窗口調出來呢？

?

Veiw—project explorer； 或者Alt+1。 如果是從拷貝的圖進去，是看不到數據框的啊！所以建議要保存原始圖譜！

?

8. 如何用Origin處理Castep分析出來的能帶圖？

?

第一步，選擇模型文件，選擇模塊里的analysis（castep和dmol）一樣。

?

第二步，選擇能帶結構（band stucture） ，點擊view，畫出能帶，按CTRL＋C拷貝數據。也可以導出，再在origin里面導入，不過CTRL＋C快一些。

?

第三步：處理數據，不管CTRL＋C還是導出導入，都是兩行數據，第一行是能帶結構的橫坐標，從 0到 1，反復。第二行是能量值，所以一組數據表示一條能帶。要把能帶按順序排列需要不斷地cut（ctrl+x）＋paste（ctrl+v），最后把重復的橫坐標去掉。

?

第四步：畫能帶結構，（由于反復cut，paste慢，所以用我做好的文件作能帶）。

?

第五步：把橫坐標的字去掉，縱坐標改稱energy，由于是用dmol計算的能帶所以單位是Ha，設置能帶圖的 4 個軸，參加動畫。

?

第六步：設置x軸的范圍從 0 到1，然后加線，隔多少點看MS中畫出的能帶圖，最后加上對稱點的說明。能帶到此基本繪制完成。

?

第七步：為了表示不同軌道組成的能帶，可以給不同的能帶不同的顏色，一個是突出和美觀，另外對于能帶的走勢也是很容易看的。

?

第八步：可以用origin里面的文本工具給不同的能帶標上說明，最后export導出bmp圖像。

9.如何利用Origin? 畫曲線的包絡線？

我測了一個薄膜的透射譜圖，想根據透射譜計算出折射率等信息，需要做包絡線。

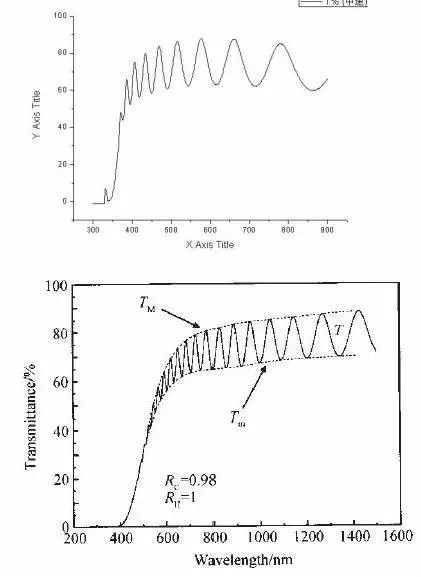

請問如何做一個震蕩曲線的包絡線？就是把第一個圖做成第二個圖的樣子？？

利用 Origin 的標峰功能，分別找出正峰和負峰，用正峰值和負峰值分別作曲線就是你要的包絡線，如果連接線不夠平滑，可以再施以插值操作。

1.? 從 TOOLS 菜單中調出 PICK PEAKS 命令（7.0-7.5 版），在打開的尋峰設置對話框中只勾選 POSITIVE（第一部分選項中），一般其它默認值不變，點 FIND PEAKS 按鈕后查看結果，如果不滿意，可以調整尋峰方框大小再找。

2. 在圖形窗口下，雙擊曲線的峰值標記，打開峰標記設置對話框，點擊下面的WORKSHEET 按鈕，打開峰值對應的數據表格，將其中的 PEAK（X）和 PEAK（Y）復制后粘貼到一個新的數據表格中。

3.? 以向圖層中添加數據的方式將這組數據加入到原始數據圖中，得到上包絡線。

4.? 同樣方式尋負峰，得到下包絡線。

5.? 由于數據點較少，且又采用直接連接，所以包絡線可能顯示為折線。處理的方法： 一是改變連接方式為 SPLINE；二是對其進行插值處理增大數據點數；三是對其進行曲線擬合。

?

10. Origin 軟件能設置有效數字的位數嗎？

?

在 Tool－Option－Numeric Format－Number of Decimal 里面改。

?

11.? 在Origin中的圖（單個）是方塊的，如果是選擇 2 行1列，就是兩個子圖，但是，這時候每個子圖比較矮，? 如何保證每個子圖是方塊呢？如果是選擇 3 行 1 列，就是 3 個子圖，但是，這時候每個子圖更矮，如何保證每個子圖是方塊呢？

?

很簡單，設置里，圖的比例可以調。

?

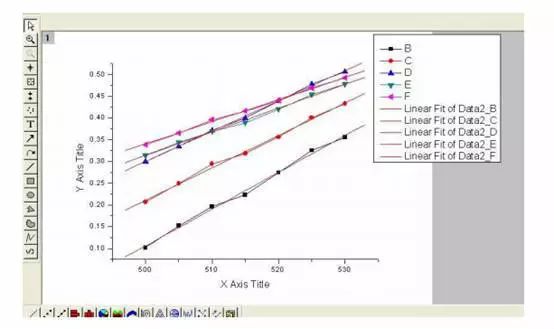

12. 求Origin中同時線性擬合四條曲線，并同時在一個圖里顯示的方法。

?

四組數據橫坐標是一樣的，縱坐標不同，同時線性擬合四條曲線，并同時在一個圖里顯示的方法。最關鍵是擬合的曲線要在同一圖里顯示。

?

（1）點擊工具菜單中的 LINAER FIT 命令，在打開的擬合設置對話框中，選擇 SETTING 卡片，將其中的 FIT ALL DATA 選項選中即可。

?

?

（2）畫圖后在 graph 界面，在菜單欄里 data 選擇要擬合的數據，然后再去 analysis里選擬合函數。

?

?

13. 在 origin 中，把縱坐標的數值同時增大 1000 倍，應該怎么改，我怎么改過來的時候里面的圖還剩下一部分，怎么辦？

?

（1）在 Tick Labels 標簽的 Divide by中輸入 0.001即可。

?

（2）可以把原數據放大 1000 倍? 就是在 book 中增加多一列，把值放大 1000倍，然后再畫圖就可以了。選中你的縱坐標欄，右鍵，選擇 set column values，然后在對話框中輸入 Col（B）*1000，點 OK就可以了。（假設你的縱坐標欄是 B 欄）

?

14. 如何在一個Origin里顯示多個圖？

?

（1）選擇一種內置的多圖層格式（或自己做的模板），然后向各個圖層分配數據。

?

（2）先不管數據范圍是多大，把六個曲線作在一副圖中（就是 layer1 了），然后再打散并依次分配到指定圖層中去，完成后還可以調節各圖之間的間距（因為我一般都建 30 多個層，所以把間距常設成 0）。

?

（3）自己到 word 里做“拼圖游戲”。

?

15.? 在使用 Orign 作圖時始終出現一個問題：在使用中文坐標時（宋體），總會莫名地出現空格，使得排版很難看。怎么解決的呢？

?

（1）中文坐標必須把字體設為“宋體”或其他中文字體，不能設為帶“@”的漢字體，如“@宋體”，否則copy page到word會顯示成問號。

?

（2）最新版本Origin應該解決了漢字出現空格的問題。

16. 在Origin中如何設置圖片大小？

?

雜志要求圖片長 5cm,寬 4cm，而且對圖片中字號、線粗有要求，如果只是在輸出時設置圖片大小，那圖片中字號、線粗不是改變了嗎？

?

在圖上的灰色部分雙擊，彈出的對話框里面的左側有“Graph”，將它展開，可以出現“Layer 1”，在Graph右面框中的“Print/Dimension”和Layer右面框中的“Size/Speed”里面可以更改圖片大小，改時注意后面的單位是可以選擇的。

17.? 怎樣在Origin里顯示坐標軸上完整的symbol？

?

用Origin的時候，圖做出來，坐標軸上的點就被坐標軸cut掉一半了，怎樣能顯示完整的symbol呢？坐標軸范圍不能變。

?

圖 1：先任意做一個符合樓主要求的圖。

圖 2：在圖上點右鍵，在 Plot Details 里面選擇“Layer 1”。

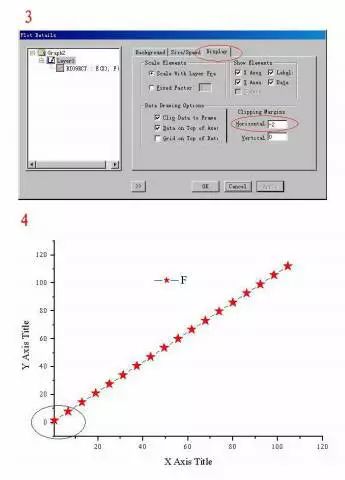

圖 3：在右面選擇“Display”在其中的“Horizontal”里面把數值改成一個負數。

圖 4：得到樓主所需要的結果。根據實際情況，也可能是把“Vertical”里面的數值改成負數，數值大小調解一下就行了。

?

?

18.? 紅外csv格式的數據怎么用到Origin？

我做的pp改性的薄膜做的紅外，給我的數據是csv格式的，我把它用excel打開后，把數據考到origin里面做的圖，可是什么峰都沒有，完全分析不了，我是哪里出了問題了啊 ，有哪位大俠來幫忙講解講解。

?

點擊 file,在下拉式菜單里點擊 import,根據需要選擇 simple single ASCII或者 multiple ASCII，選前者表示在一個圖里只有一個紅外譜線，選后者則在同一個圖里畫多個譜線；然后在彈出窗口里把“文件類型”選擇為*.csv，在“查找范圍” 里找出你所要引人的 csv 文件的路徑，點擊打開即可。

?

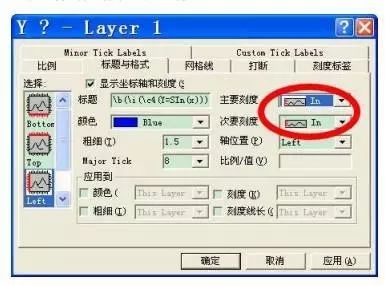

19. Origin? 怎樣使得坐標標值線朝里？

?

右鍵選擇屬性-有個選項-選擇-out。

?

?

20. 已知方程式，如何用origin畫出圖形。

?

已知方程式， y=7E-22X6-7E-17X5+2E-12X4-4E-08X3+0.0002X2+0.0583X-278.92,怎么畫出圖形啊？x范圍100-800。

?

（1）軟件上面有個函數的圖標，用 f 表示的，你點擊一下，在彈出的對話框中輸入公式即可，范圍可以自己調整。

?

（2）還可以先把 X列根據需要賦值，在 Y列點擊右鍵，選中‘set column values’? 在對話框中輸入函數就可以給 Y列賦值，再畫圖就可以了！
