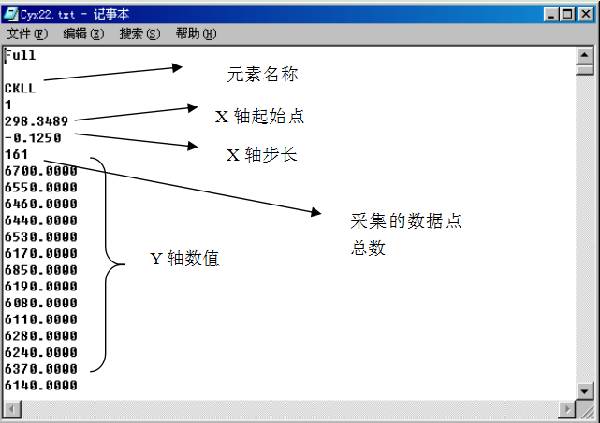

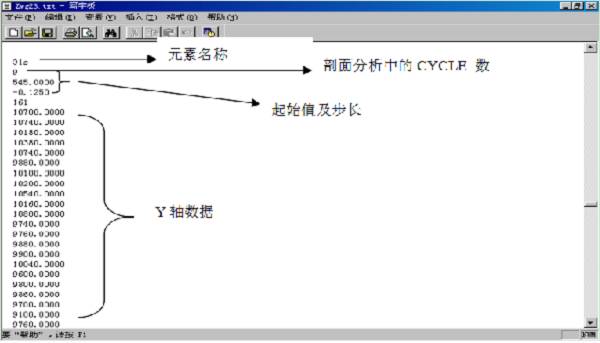

1、將ASC碼文件用NOTEPAD打開：

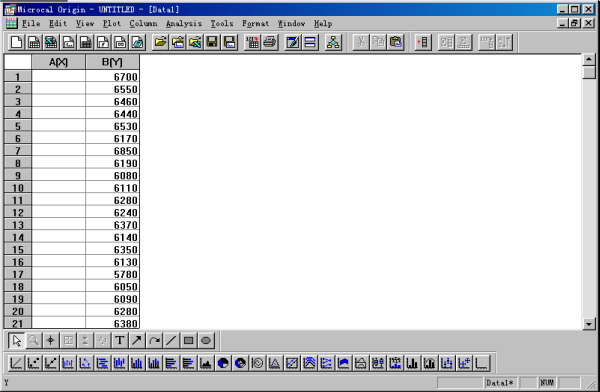

2、復制Y軸數值。打開ORIGIN，將Y軸數據粘貼到B（Y）：

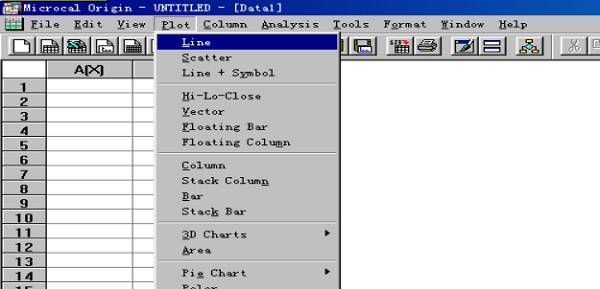

3、如圖：點擊工具欄plot，選擇line

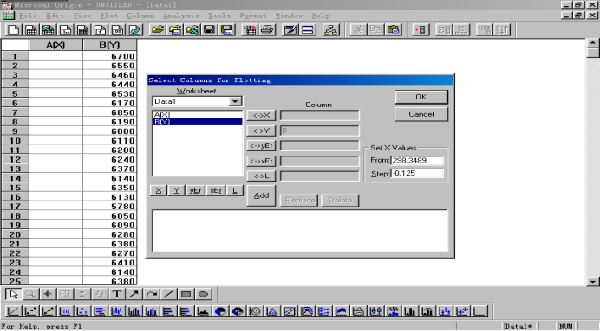

4、出現下圖：點擊B（Y），再點擊<->Y，使B（Y）成為Y軸數據。然后在“set X values”中輸入起始值和步長。

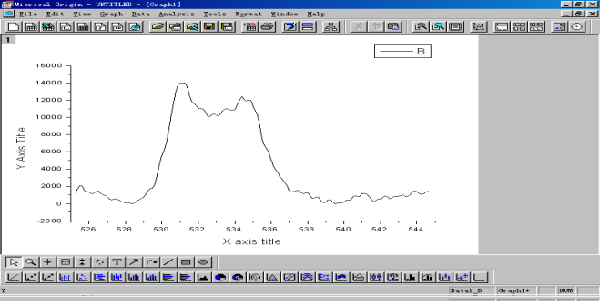

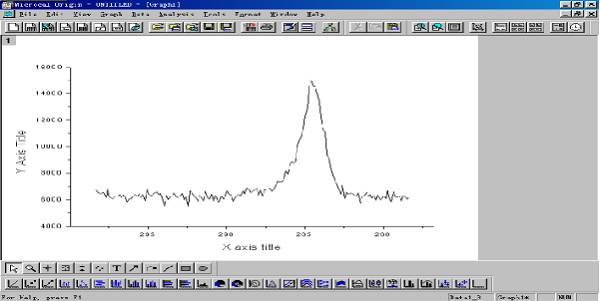

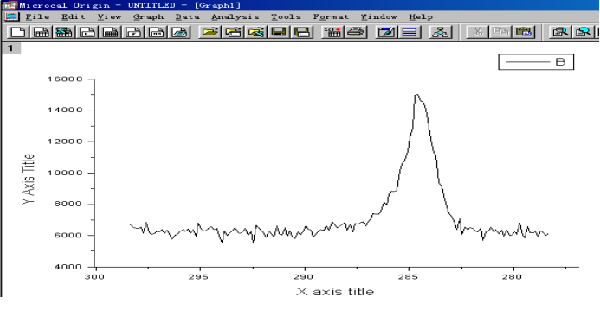

5、點擊OK，得到下圖：

6、利用ORIGIN提供的工具可以方便的進行平滑、位移。

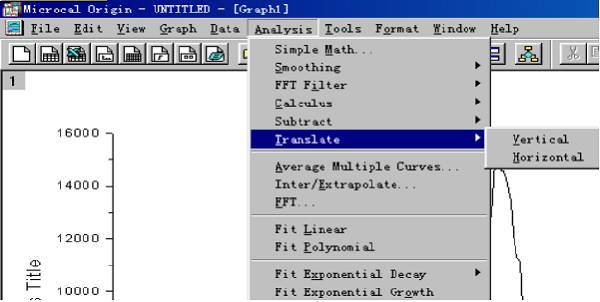

1）如圖：選擇analysis→translate→vertical或horizontal可以進行水平或垂直方向的位移。我們以水平位移為例進行講解。

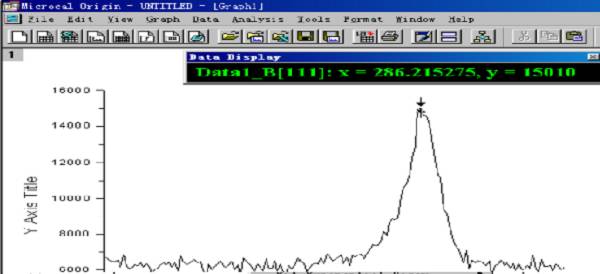

2）在圖中雙擊峰頂，如圖示（小窗口給出的是此點的X，Y值）

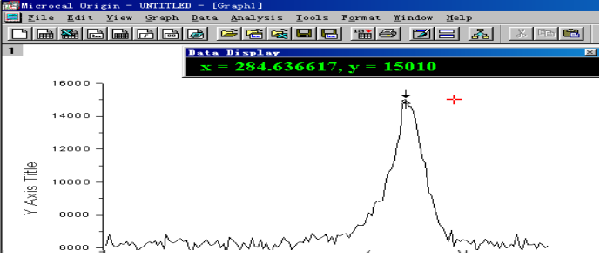

3）然后在圖中單擊其他位置找到合適的X值（小窗口給出的是紅十字的X，Y值）??

4）雙擊紅十字的位置，峰頂就會位移到此處：

位移可以反復多次的進行，垂直方向的位移和水平方向的一樣。

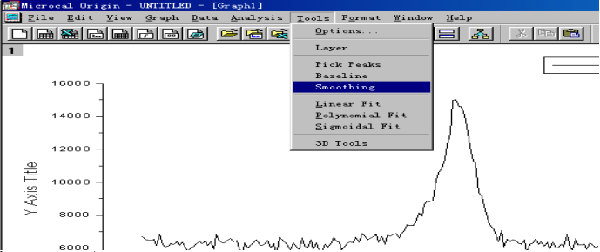

1）如圖選擇：

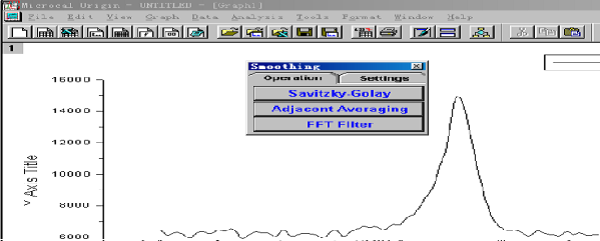

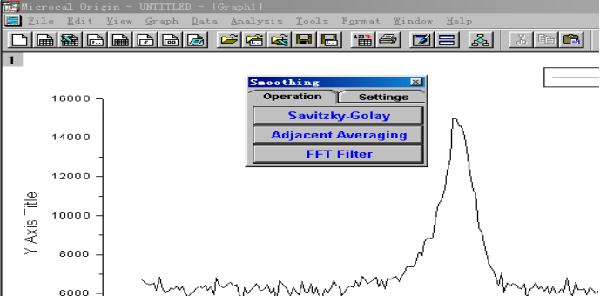

2）出現下面的小窗口

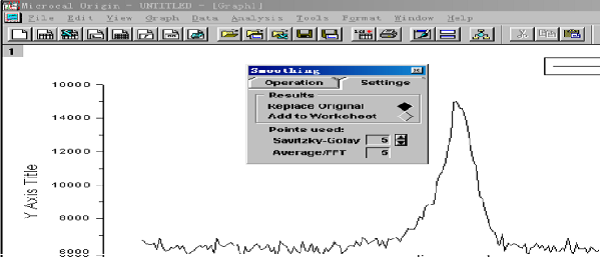

3）點擊settings出現下面的界面（如果想用平滑后的代替原始的，選擇“replace original”,如果想重新做圖選“add to worksheet”，下面的數值不用改變）

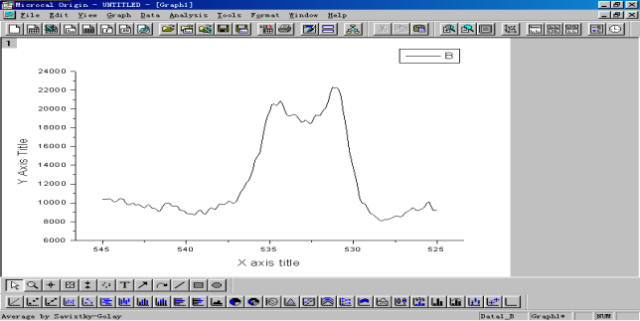

4）點擊operation,選擇savizky-golay進行平滑。得到下圖：?

1、用寫字板打開ASC碼文件，選取所需要的元素

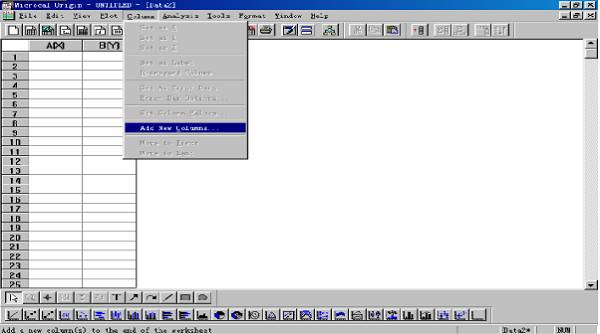

2、打開ORIGIN軟件，如圖示：選擇column→add new columns

如果你的數據有九個cycle那么你要在下面的窗口選擇8。

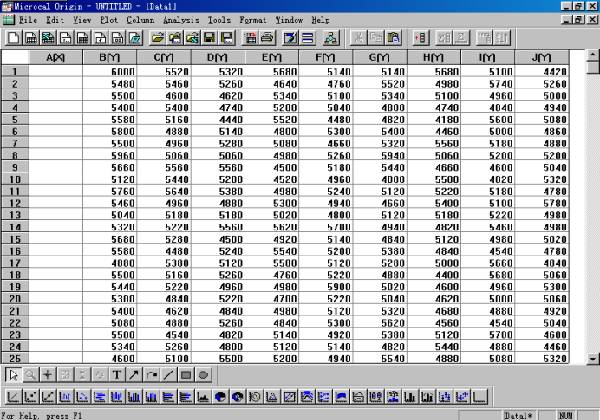

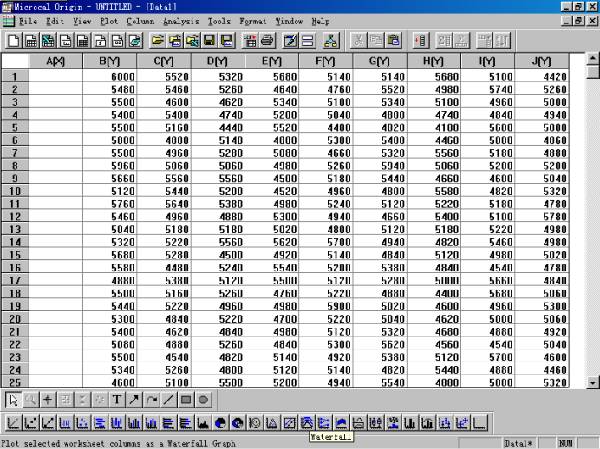

然后在B（Y）….J（Y）中依次輸入不同cycle的Y軸數值

點擊圖中下方工具欄的waterfall

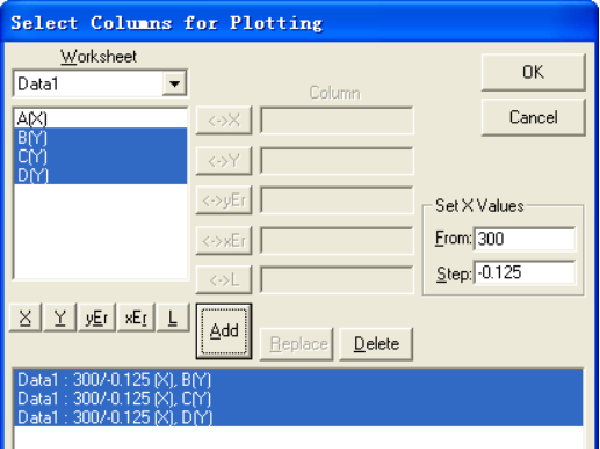

然后在下圖中先輸入X軸起始值及步長，再將Y值輸入（點擊B（Y），然后按住SHIFT鍵不放，再點擊最后一個Y值選項：如E（Y）），松開SHIFT 鍵，點擊ADD 鍵。

點擊OK得到下圖：

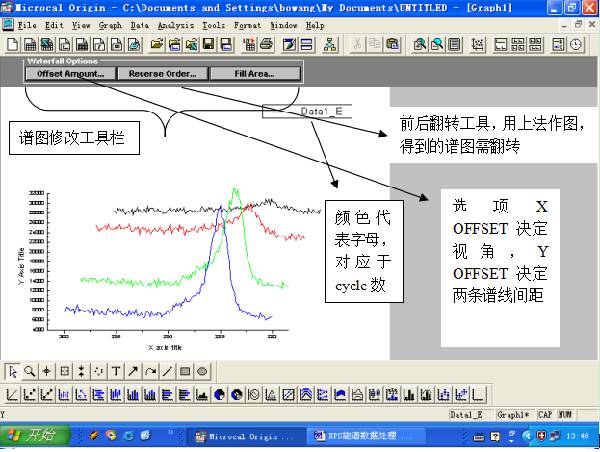

應用修改工具得：（X OFFSET 設為0，Y OFFSET 設為100）注意譜線對應的CYCLE數

如果想要得到其中某一個cycle的譜圖，只要調出原來的worksheet（數據表），再次點擊waterfall。輸入X軸數據，然后只選一組Y軸數據（和多元素分析一樣），就可以了。

注：不同樣品同種元素比較也可以用此種方法

和多元素分析步驟一樣，經過平滑、位移,得到下圖：（注：畫圖時，先輸入X軸步長等，再輸入Y軸數據）

1、去本底：選擇tools→baseline

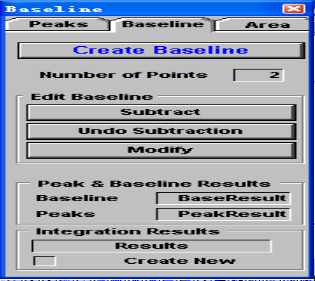

2、出現下面的窗口，選擇baseline，將number of points后的參數改小一些，比如2，點擊create baseline

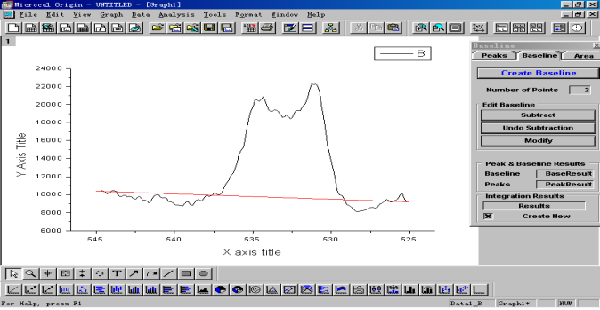

3、出現下圖：選擇小窗口中的modify：

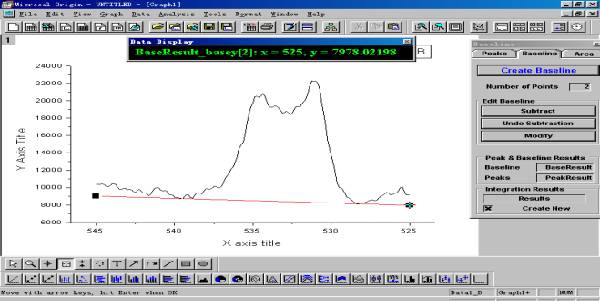

4、拖動每一點到合適的位置（點住鼠標左鍵不放一直拖到合適的位置）：如圖

5、然后選擇substract得到

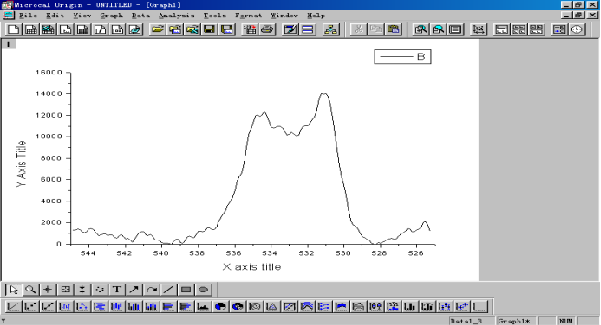

6、分別點擊X軸、Y軸將坐標更換為原來順序和數值：

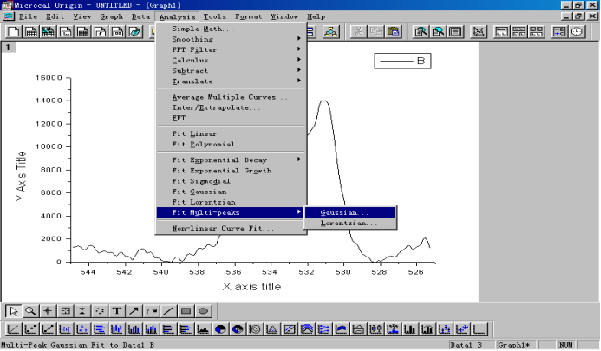

7、如圖：選擇analysis→Fit multi-peaks→gaussian

8、出現下面的窗口：按需要擬合的子峰個數輸入

9、點擊ok，得到：

10、點擊OK默認選擇，根據譜圖的形狀雙擊選擇子峰位置（紅十字代表峰頂）：如圖

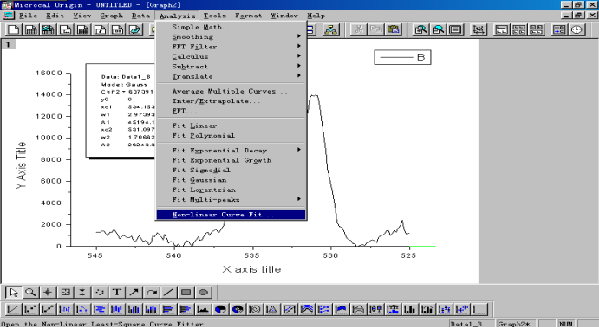

11、剛才設置為兩個子峰，所以雙擊兩個位置，這時電腦自動計算出相關數據：如果想要看擬合后的曲線，需激活（調出）譜圖窗口。然后，選擇analysisànon liner curve fit 如圖：

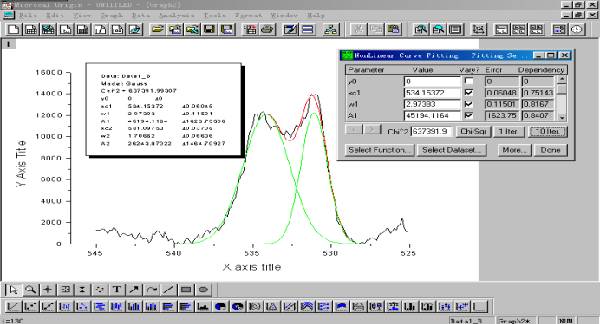

12、得到：

13、上圖不合理，兩子峰半峰寬相差太大，需要加入新的子峰進行調整。點擊下圖中more按鈕

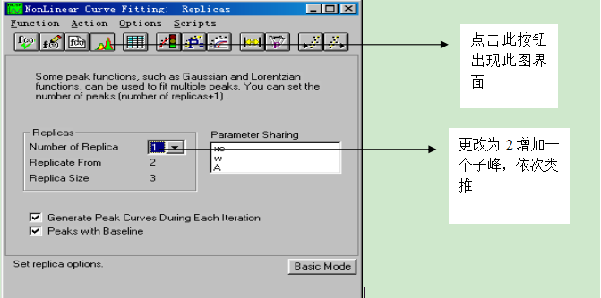

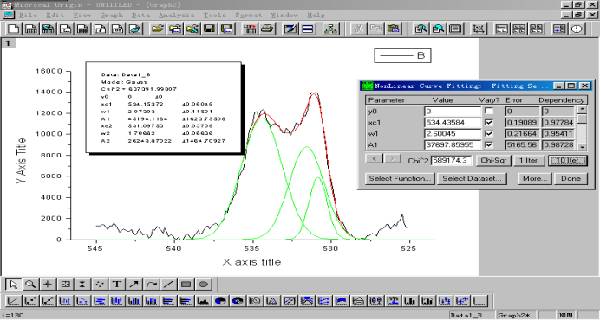

14、出現下圖：

15、選擇basic mode→start fitting回到原界面，點擊1 lter和10 lter 直到出現新的子峰

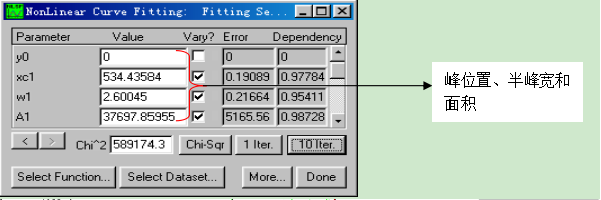

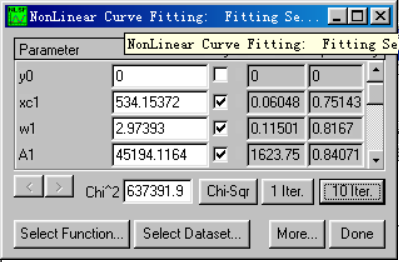

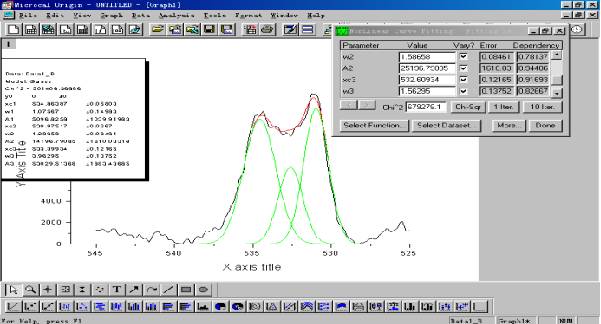

16、上圖明顯也不合理，調節小窗口中各個子峰的數值?

17、然后點擊下圖中done按鈕，再次選擇analysis→non-linear curve fit,反復修改直到得到滿意的譜圖

（1）不能一味的平滑，有時不平滑反而能更準確的反映樣品的性質；

（2）位移要有理有據，不能按自己的需要移動。

（1）各個子峰的半峰寬要盡量接近；

（2）如果所解譜圖不是1S，就會出現裂分峰（比如：2p2/3和2p2/5）此時，一定要根據譜圖手冊，按裂分峰間距解譜；

（3）對于裂分峰峰面積不能隨意擬合，要按譜圖手冊的比例進行。

注意：以上方法得出的數據，僅供參考。
