久久久国产精品消防器材,国产成人精品无码免费视频,青青草手机在线

電化學CO₂還原反應 (CO₂RR) 為將綠色能源轉化為有價值的化學原料和燃料提供了一種經濟可行的方法。在氧化基預催化劑的認識和合成方面取得了很大進展；然而，它們在操作條件下局部結構的動態變化仍然阻礙了它們的進一步應用。

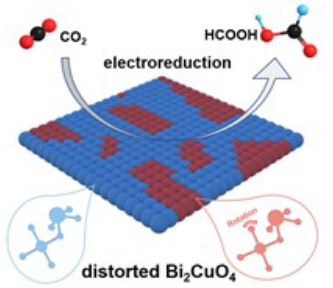

在這里，華東理工大學楊化桂、劉鵬飛、上海同步輻射光源姜政等報告了一種分子扭曲的 Bi₂CuO₄ 預催化劑，用于高效地將 CO₂ 轉化為甲酸鹽。X射線吸收精細結構（XAFS）結果和理論計算表明，具有分子狀[CuO₄]^6-單元旋轉的扭曲結構更有利于樣品的結構穩定性。Operando XAFS和掃描透射電子顯微鏡 (STEM) 結果證明，在 CO₂RR 之后，扭曲的樣品中可以保留相當多的晶格氧。扭曲樣品的電化學測量顯示出優異的活性和選擇性，在-400 mV的極低過電位下具有194.6 mA cm^-2 的高甲酸鹽部分電流密度。進一步的原位表面增強紅外吸收光譜 (SEIRAS)和密度泛函理論(DFT)計算表明，保留的氧可以優化*OCHO中間體的吸附，從而提高CO₂RR性能。

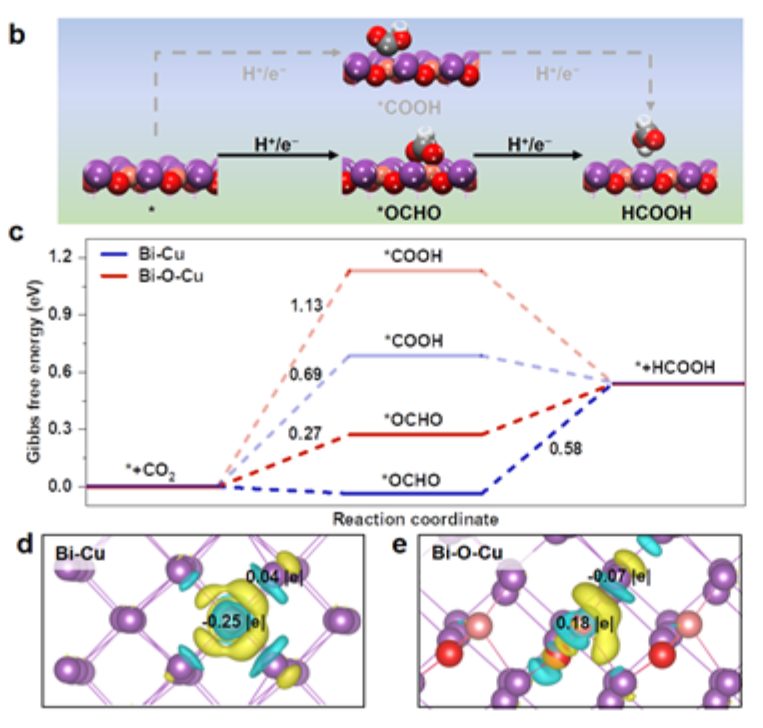

還采用DFT計算來探索HCOOH的形成機制和保留氧的作用。根據實驗信息，我們構建了基于Bi(012)的具有代表性的Bi-Cu和 Bi-O-Cu 模型，如圖 S20 所示。首先研究了CO₂RR 的機理，通過比較不同反應步驟的吉布斯自由能（圖 5b 和圖 S21），我們證實 Bi-O-Cu 可以保持較高的選擇性將 CO₂ 轉化為甲酸鹽。然后考慮了兩種甲酸鹽形成機制（圖 5b）：（i）*COOH 機制，即* + CO₂+ H⁺/e^–→ COOH + H⁺/e^–→ HCOOH 和（ii）OCHO 機制，即* + CO₂+ H⁺/e^–→ *OCHO + H⁺/e^–→ HCOOH，對應于兩種不同的中間體，即 *COOH 和 *OCHO。從圖 5c 可以看出，在Bi-Cu 或Bi-O- Cu上，*COOH的產生與*OCHO 相比更吸熱，因此*OHCO機制對于HCOOH的形成更可行，這與報道的其他結果一致。

此外，通過比較 Bi-Cu和Bi-O-Cu 上*OCHO機制的能量分布，我們可以發現在 Bi-Cu上，*OCHO加氫 (*OCHO + H⁺/e^–→ HCOOH) 速率-*HCOOH形成的限制步驟，對應于 0.58 eV 的大吉布斯自由能變化；相比之下，*OCHO形成的限速步驟 (* + CO₂+ H⁺/e^–→ OCHO + H⁺/e^–) 在 Bi-O-Cu上更容易，由于吸附相對較弱，Bi-O-Cu僅吸熱0.27eV中間體*OCHO比Bi-Cu上。通常，由于*OCHO的吸附較弱，Bi-O-Cu 更利于 HCOOH 的形成。

Yuanwei Liu, Zhen Xin Lou, Xuefeng Wu, Bingbao Mei, Jiacheng Chen, Jia Yue Zhao, Ji Li, Hai Yang Yuan, Minghui Zhu, Sheng Dai, Chenghua Sun, Peng Fei Liu, Zheng Jiang, Hua Gui Yang. Molecularly Distorted Local Structure in Bi2CuO4 Oxide to Stabilize Lattice Oxygen for Efficient Formate Electrosynthesis. Adv. Mater. 2022.

https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202202568

原創文章，作者：Gloria，如若轉載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/30/44c20b87e0/

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?楊化桂/劉鵬飛/姜政AM：局部畸變Bi2CuO4促進甲酸鹽電合成

末成年小嫩xb,嫰bbb槡bbbb槡bbbb,免费无人区码卡密,成全高清mv电影免费观看

?楊化桂/劉鵬飛/姜政AM：局部畸變Bi2CuO4促進甲酸鹽電合成

相關推薦
