2021年1月29日，浙江大學(xué)電鏡中心張澤院士團隊在Science上發(fā)表文章，他們利用像差校正的環(huán)境透射電子顯微鏡，研究了金（Au）和二氧化鈦（TiO2）基底之間的界面動態(tài)變化，直接原子尺度的觀察表明，CO氧化過程中，金納米粒子在TiO2表面的外延旋轉(zhuǎn)與Au-TiO2界面的原子結(jié)構(gòu)存在著意想不到的依賴關(guān)系。
2021年4月2日，浙江大學(xué)肖豐收教授、孟祥舉教授、王亮研究員和武漢精密測量科學(xué)與技術(shù)創(chuàng)新研究院鄭安民研究員在Science上發(fā)表文章，本文報道了在硼硅酸鹽MFI框架(BS-1)中，一個具有-B [OH…O(H) -Si]2結(jié)構(gòu)的新活性中心，不同于一般含有B-O-B寡聚體的催化劑，該活性中心僅包含孤立的硼。
2021年5月5日，浙江大學(xué)鄭毅、許祝安，中南大學(xué)夏慶林等發(fā)表Nature，在中心對稱的幾層黑砷中發(fā)現(xiàn)了SOC和Stark效應(yīng)之間的協(xié)同效應(yīng)，表現(xiàn)為粒子-空穴非對稱Rashba谷的形成和由靜電門可逆控制的奇異量子霍爾態(tài)。
2021年5月7日，浙江大學(xué)高超教授/Zheng Li和西安交大劉益?zhèn)惤淌谠?/span>Science發(fā)表論文，提出了一種溶劑觸發(fā)的形貌調(diào)控策略來實現(xiàn)材料可逆的聚合和裂變。
2021年5月14日，浙江大學(xué)謝燕武和中科院物理所孫繼榮、周毅在Science發(fā)表論文，作者證明，LAO/KTO（111）界面的超導(dǎo)可以通過應(yīng)用VG進行調(diào)諧，關(guān)鍵調(diào)諧參數(shù)似乎不是n2D，而是遷移率，它可以與“有效無序”相關(guān)聯(lián)。
2021年6月25日，浙江大學(xué)再次發(fā)表Science，化學(xué)系唐?？到淌?/strong>和劉昭明研究員在無機材料制備方面取得重要突破。
無機材料，特別是礦物和陶瓷，在現(xiàn)代社會中發(fā)揮著重要作用，但其大塊材料的制造是一項巨大的挑戰(zhàn)。在實踐中，許多無機材料以粉末形式生產(chǎn)，然后通過壓榨和燒結(jié)進行固化。然而，通過燒結(jié)處理，粒子之間的傳質(zhì)往往不充分，在散裝材料中無法實現(xiàn)完整的粒子融合，粒子邊界保持不變。由于內(nèi)部不連續(xù)性，燒結(jié)無機體的性質(zhì)并不理想，特別是在機械強度方面。
在自然界中，生物體（例如海膽和球菌體）可以產(chǎn)生具有柔性形態(tài)的連續(xù)結(jié)構(gòu)的無機骨架。因此，這些無機骨架因其結(jié)構(gòu)集成而優(yōu)于人工骨架。越來越多的證據(jù)表明，這些生物體使用非晶粒子作為前體，通過粒子-粒子融合產(chǎn)生骨骼。然而，以前許多使用非晶礦物相（如非晶碳酸鈣（ACC）和非晶磷酸鈣）的嘗試都表明，外部壓力經(jīng)常誘導(dǎo)非晶粒子結(jié)晶，而不是粒子-粒子融合。這些無定形礦物相含有豐富的水，這會導(dǎo)致壓力下中間非晶相的溶解和再結(jié)晶。

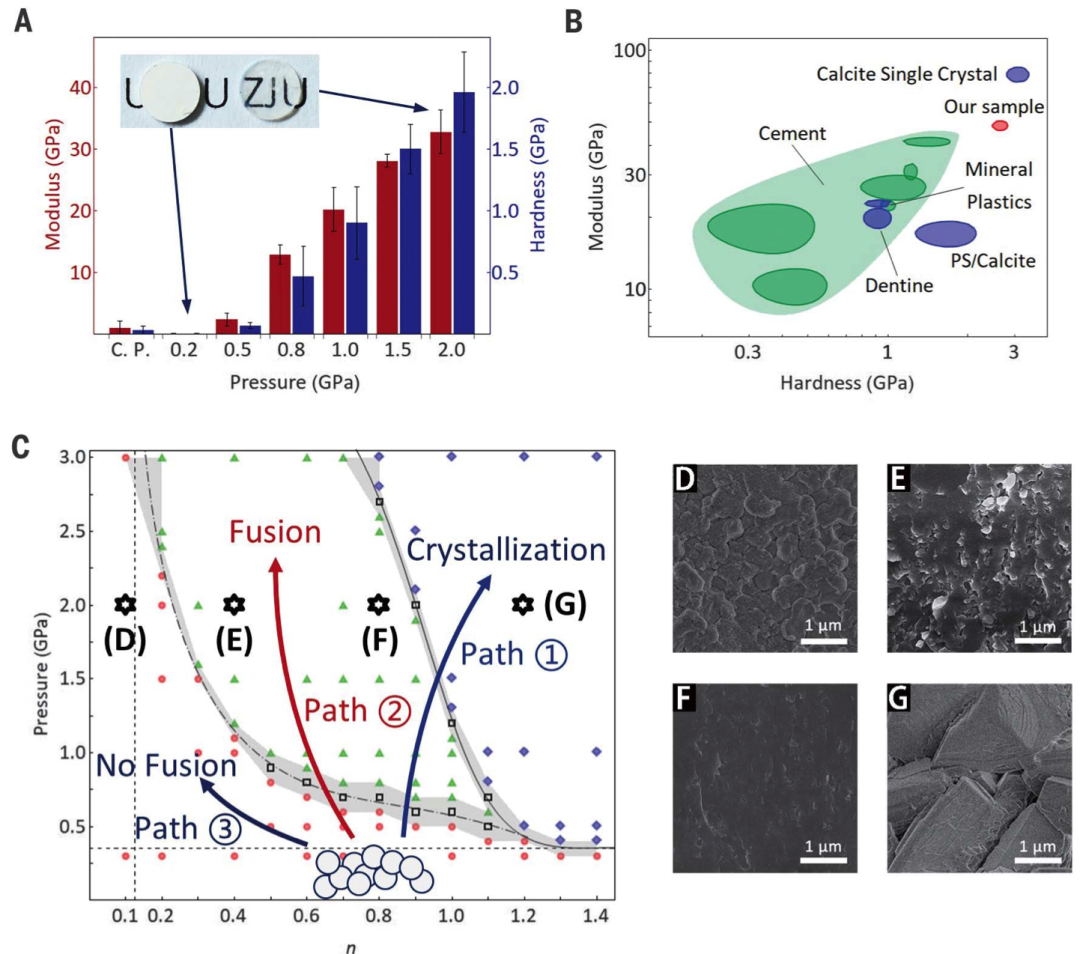

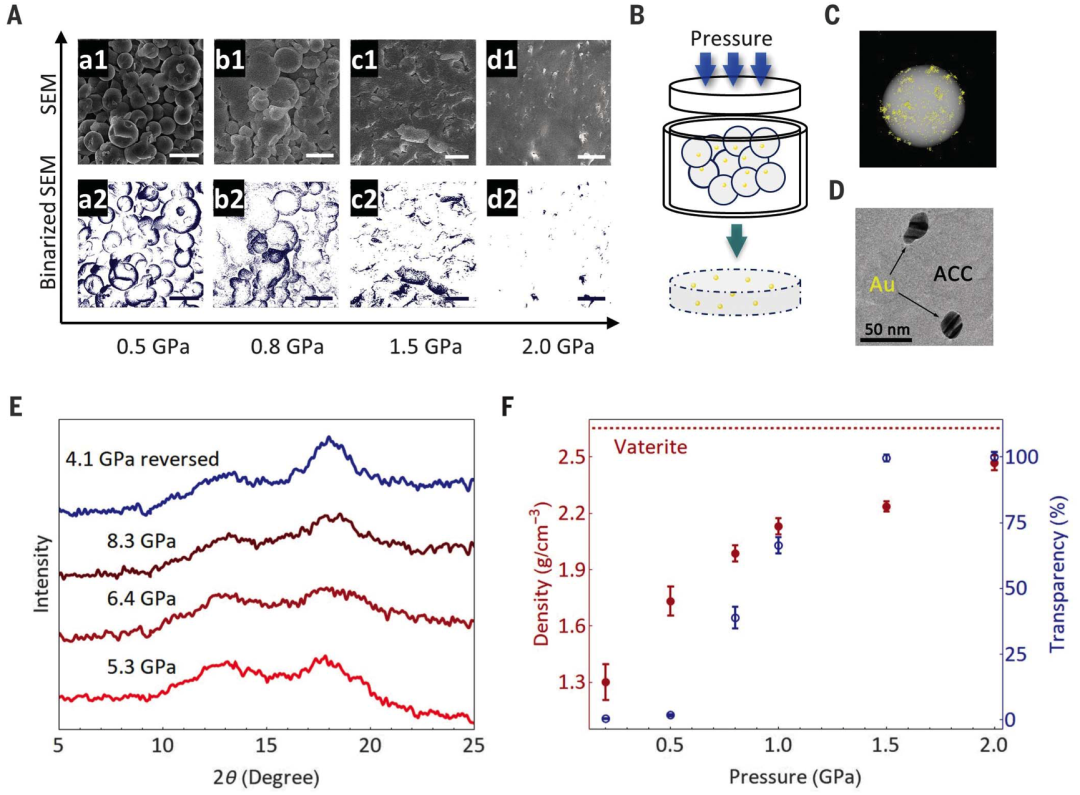

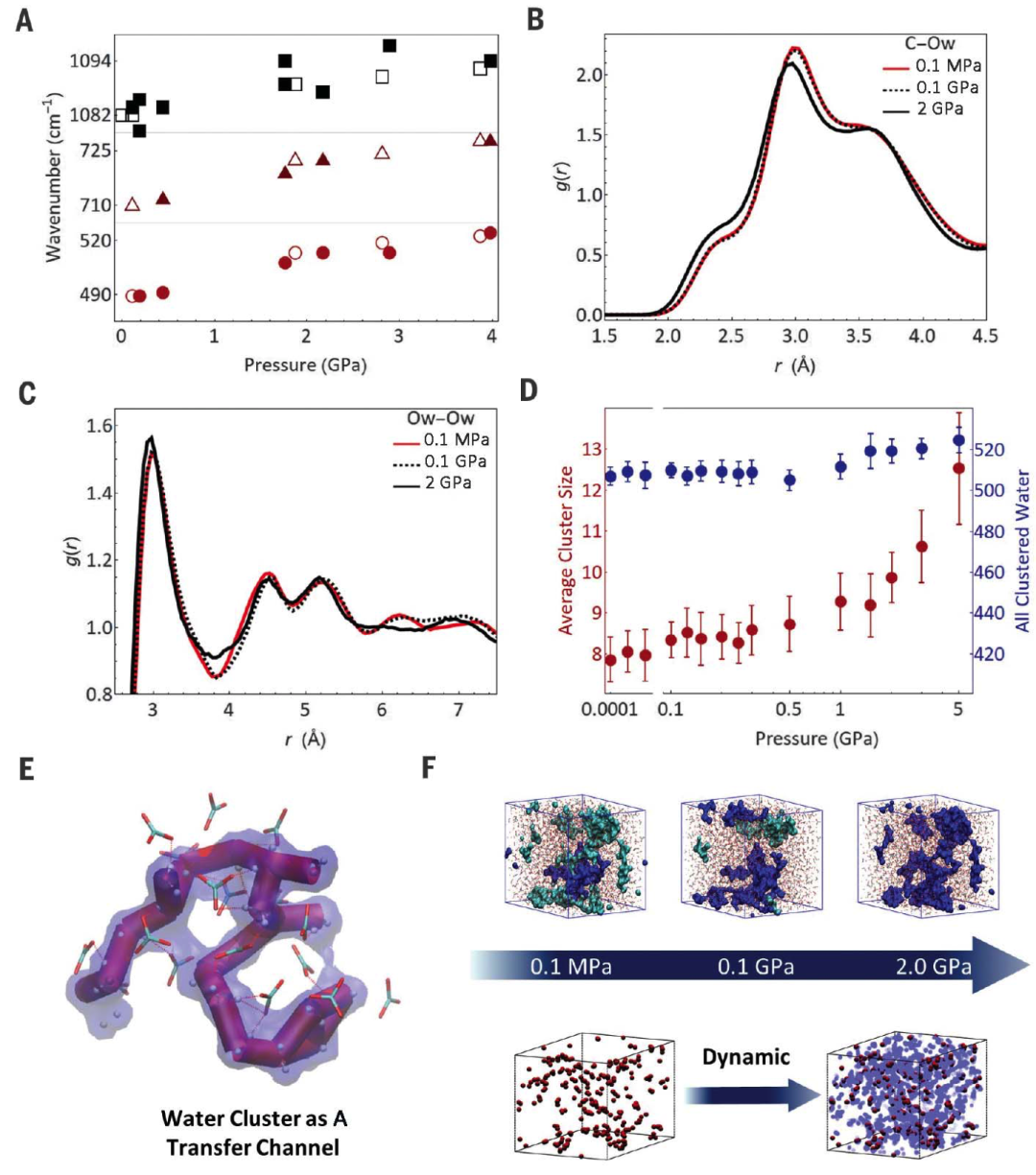

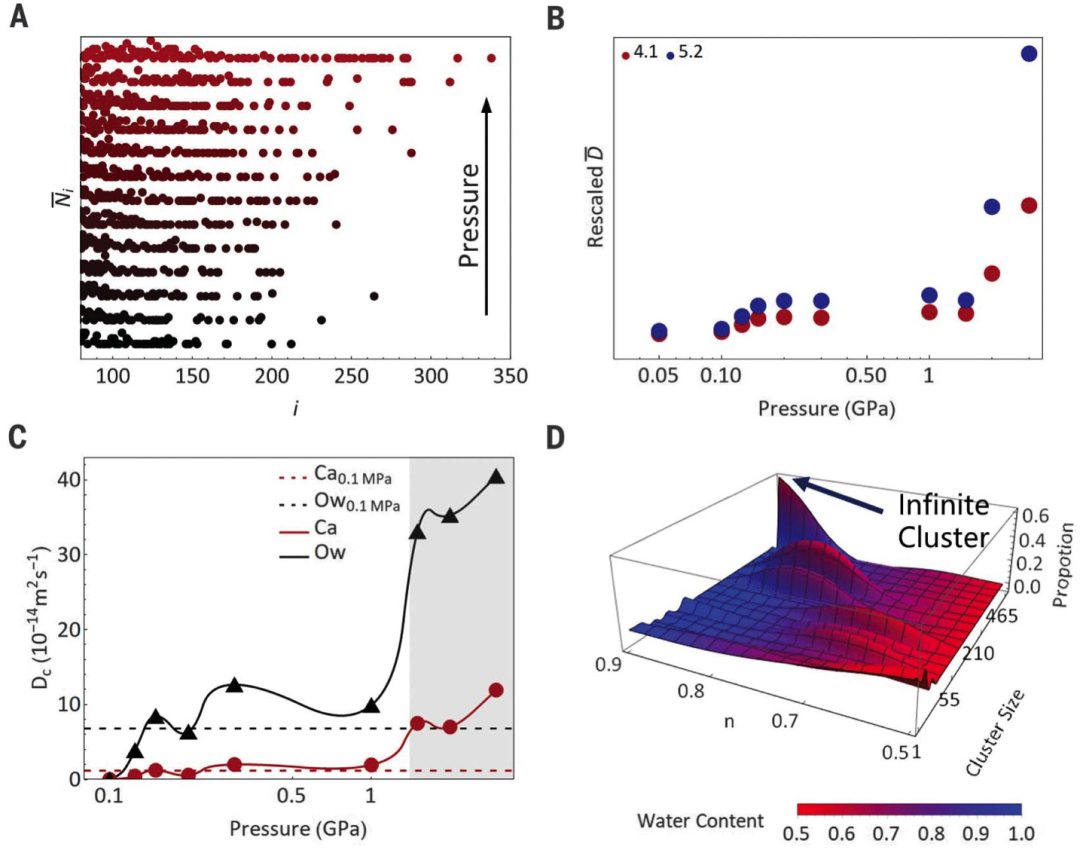

浙江大學(xué)團隊通過控制非晶前體和外部壓力（P）中的含水量（n），作者可以實現(xiàn)生物礦化樣顆粒融合，這是繼非晶相中壓力驅(qū)動下的非晶態(tài)流體通道傳質(zhì)之后的發(fā)現(xiàn)。通過將ACC作為典型的無定形前體，作者實驗演示了ACC顆粒完全融合的控制，從而形成透明的碳酸鈣整體。塊體具有最佳機械強度，硬度（H）為2.739 GPa，楊氏模量（E）為49.672 GPa；這些值優(yōu)于普通水泥材料，幾乎達到單晶方解石的性能。
唐?？到淌?/strong>，浙江大學(xué)化學(xué)系教授（求是特聘）、中國青年科技獎獲得者、國家杰出青年科學(xué)基金獲得者、國家萬人計劃科技創(chuàng)新領(lǐng)軍人才。是浙江大學(xué)求是高等研究院、硅材料國家重點實驗室、附屬邵逸夫醫(yī)院浙江省骨骼肌肉退變與再生修復(fù)轉(zhuǎn)化研究重點實驗室成員。圍繞生物礦化開展多學(xué)科交叉研究，內(nèi)容包括：材料合成、生物材料、仿生修復(fù)以及材料調(diào)控生物等，涉及化學(xué)、材料、生物和醫(yī)學(xué)等多個領(lǐng)域，主持國家重點研發(fā)計劃項目及國家自然科學(xué)基金委重點項目等。
劉昭明，浙江大學(xué)化學(xué)系第一類“百人計劃”研究員，國家自然科學(xué)基金優(yōu)秀青年基金獲得者。2009.9-2013.6 浙江大學(xué)化學(xué)專業(yè)，獲得理學(xué)學(xué)士學(xué)位；2013.9-2017.6 浙江大學(xué)化學(xué)系博士研究生，獲得理學(xué)博士學(xué)位；2015.10-2016.5 作為訪問學(xué)者在美國西北太平洋國家實驗室（Pacific Northwest National Laboratory）研究學(xué)習(xí)；2017.7-2020.11 先后以博士后、助理研究員、特聘副研究員在浙江大學(xué)化學(xué)系工作。2020.12 晉升為百人計劃研究員。
圍繞晶體生長機理、功能材料合成與應(yīng)用開展研究。在無機離子寡聚體及其聚合交聯(lián)方面取得了原創(chuàng)性突破，為無機材料合成提出“無機離子聚合”全新策略。并以此為基礎(chǔ)實現(xiàn)生物硬組織，包括人牙釉質(zhì)的再生，在功能材料、仿生材料制備與生物醫(yī)學(xué)領(lǐng)域具有重要科學(xué)和應(yīng)用價值。
原文鏈接：
Pressure-driven fusion of amorphous particles into integrated monoliths. Science 372 (6549), 1466-1470.
https://science.sciencemag.org/content/372/6549/1466
原創(chuàng)文章，作者：Gloria，如若轉(zhuǎn)載，請注明來源華算科技，注明出處：http://www.zzhhcy.com/index.php/2023/11/30/b7ef3cee08/
