對于科技工作者來說，gnuplot 是一個非常好用的繪圖軟件。因為感慨于gnuplot 中文資料和文檔的缺乏，我于數月之前在科學網博客開始撰寫“談談gnuplot”系列博文，至今已寫了四十五篇。

【作者前言】

雖然還有不少細節問題沒有涉及，但是我覺得這些博文已經可以構成一個比較完整的gnuplot 中文教程。對大多數用戶來說，這一系列博文已經涵蓋了日常應用的需要。為了方便大家閱讀，我現在將這一系列博文集結編輯成為此教程，以CC BY-NC-SA 知識共享協議發布。

上一次我們談過，在gnuplot 里使用enhanced 模式（詳見

）雖然可以生成一些簡單的數學表達式，但是對于稍復雜的數學公式來說，enhanced 模式沒辦法生成令人滿意的結果。這里我們介紹gnuplot的另外一個terminal：epslatex。

epslatex 和我們之前介紹過的postscript eps 輸出方式非常接近，因此它們很多參數都是相同的。區別在于，epslatex 使用postscript eps 僅生成圖形存于eps 文件，而所有文字標簽包含在另外一個LATEX 文件中。在gnuplot 完成輸出之后，使用LATEX 命令最終生成完整的圖片。這種做法的好處是不言而喻的，即使在輸出完成后，我們仍然可以編輯LATEX 文件獲得我們想要的顯示效果。

下面我們看例子：

gnuplot> set xlabel ’X’

gnuplot> set ylabel ’Y’

gnuplot> set title ’ Error ? function ?$ displaystyle mathrm{ e r f }( x ) ?=? frac {

sqrt { pi }}? int_0^x? e^{??t ^2} ,mathrm t$ ’

gnuplot> set xrange [ -4 : 4]

gnuplot> set yrange [ -1 . 1 : 1 . 1 ]

gnuplot> unset key

gnuplot> set term epslatexs tandalone lw 2 color 11

gnuplot> set output ” erf . tex ”

gnuplot> plot erf ( x ) lw 2

gnuplot> set output

前三行的標簽文字，我們使用了單引號，避免了雙引號內需要連著兩個反斜杠的麻煩。在title 里面，我們使用了LATEX 數學公式。在set term 命令里，standalone 是一個新的參數，它表示生成完整的LATEX 文件。如果沒有這個參數，生成的LATEX 文件將不能單獨編譯，必須把代碼插入其它的LATEX 文件中編譯。set term 最后的數字11 代表字體大小。set output 只需指定LATEX 文件名，而26不需要指定eps 文件名。

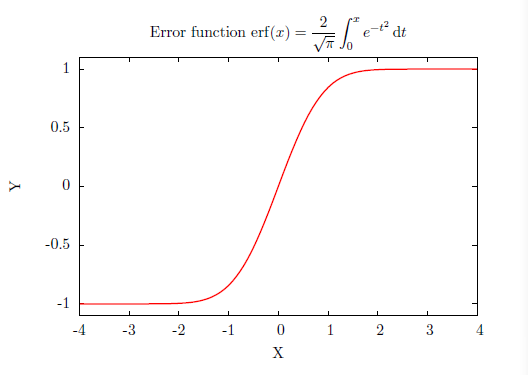

我們談到過gnuplot 包含很多預定義的函數，這里的erf 就是其中之一，表示誤差函數。我們通過epstopdf 命令將生成的eps 圖片轉為pdf，然后用pdflatex 命令可以把圖片直接編譯為pdf 文件，下面是顯示的效果：

怎么樣？LATEX 的數學公式效果真不是蓋的。

本文整理自馬歡老師科學網博客，特此感謝原作者的分享。
