我們之前的圖像里的title、xlabel 等標簽里用到的都是純文本字符串，如果我們希望輸出稍復雜一點的文字標簽，例如字母加角標，我們可以使用enhanced 文本模式。

?

gnuplot 里面好多terminal 都支持enhanced 模式，使用方法就是在set terminal 的時候，在后面加上enhanced 參數。enhanced 模式里有一些表達特殊含義的字符，利用這些字符可以構成一些

?

比較復雜的文字輸出。這些特殊字符主要包括：

1. ?：表示后面的字符為上角標

2. _：表示后面的字符為下角標

3. @：表示后面的字符不占任何寬度

4. &{“string”}：表示一段空白，空白的長度等于花括號內那段字符串所占寬度

5. ?：表示后面的兩個字符重疊打印（相當于打字機在同一位置打印兩個字符）；也可以在第二個字符前加上一個數字，表示第二個字符相對于第一個字符有一個豎直方向的移動，移動距離等于該數字乘以字符尺寸。

上面提到的“字符”，也可以是包含在花括號（{}）內的“字符串”。除了上面這些特殊標志，還可以臨時改變字符（或字符串）的字體，方法是：{/字體名=字體大小字符}下面我們看一些例子：

? “a^x”

ax

? “a_x”

ax

? “a^b_{cd}”

abcd

這里的上下角標沒有對齊，因為上標b 需要占一定寬度

“a^@b_{cd}”

這里我們看到了@ 的作用

“abc&{de}fg”

abc ? fg

這里& 后面的字符沒有顯示，留出一段和這些字符同樣寬度的空白

“~a{1.2\_}”

注意這里的兩個反斜杠。因為下橫杠（_）是一個特殊字符，需要在前面加反斜杠n 來表示它本來的意義，而反斜杠本身也是一個特殊字符，需要在它前面再加一個反斜杠。我們在第四講里談到過雙引號和單引號的區別。如果我們在這里用單引號而不是雙引號，那么只需要一個反斜杠就可以了。這里的1.2 表示后面的字符（_）向上移動1.2 個字符大小的距離。

{/Symbol abc}abc

這里第一個花括號里的abc 使用了Symbol 字體，而后面括號外的abc 使用的是默認字體。注意字體名稱前的斜杠方向。這里我們看到，Symbol 字體里的英文字母對應顯示的是希臘字母。Symbol 字體里還包括了一些其它符號，下面是完整的Symbol 字體列表：

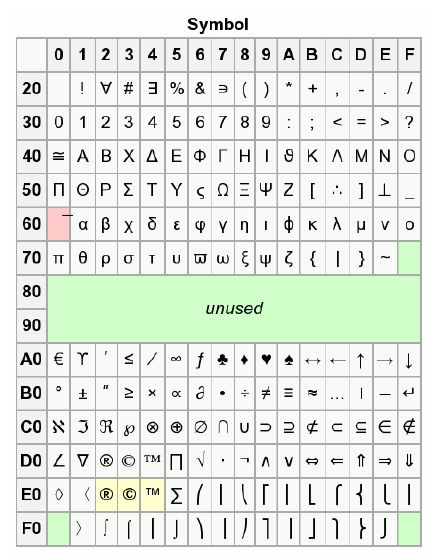

上面圖中顯示的是Symbol 字體對應的16進制代碼。例如上面例子中的希臘字母，對應的16進制代碼分別為61、62、63，轉換為8進制代碼就是141、142、143。在gnuplot 里，我們可以直接用字符的8進制代碼表示這個字符，所以我們也可以用{/Symbol 141142143} 來表示。根據上面的內容，下面是一個綜合起來的例子：

gnuplot> set term wxt enhanced
gnuplot> set xlabel “X”
gnuplot> set ylabel “Y”
gnuplot> set xrange [ 0 : 1 0 ]
gnuplot> set xtics 0 ,1 ,10
gnuplot> unset key

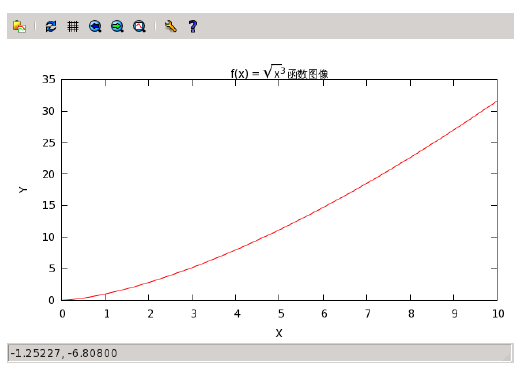

gnuplot> set title ” f ( x ) ?=?{/Symbol=16?326}~{x^@3}{1.1{/ Symbol=16?276}}&{ aa }
>?函數圖像”
gnuplot> plot sqrt ( x**3)

雖然利用enhanced 模式也能顯示一些簡單的數學表達式，但是對于稍微復雜一點的公式來說，顯示效果無法令人滿意。要在gnuplot 里顯示數學公式，終極方案還是要用LATEX。

關于如何插入LATEX公式，我們將會在下一篇文章中繼續講解。

本文整理自馬歡老師科學網博客，特此感謝原作者的分享。

?
